Водопровідний змішувач

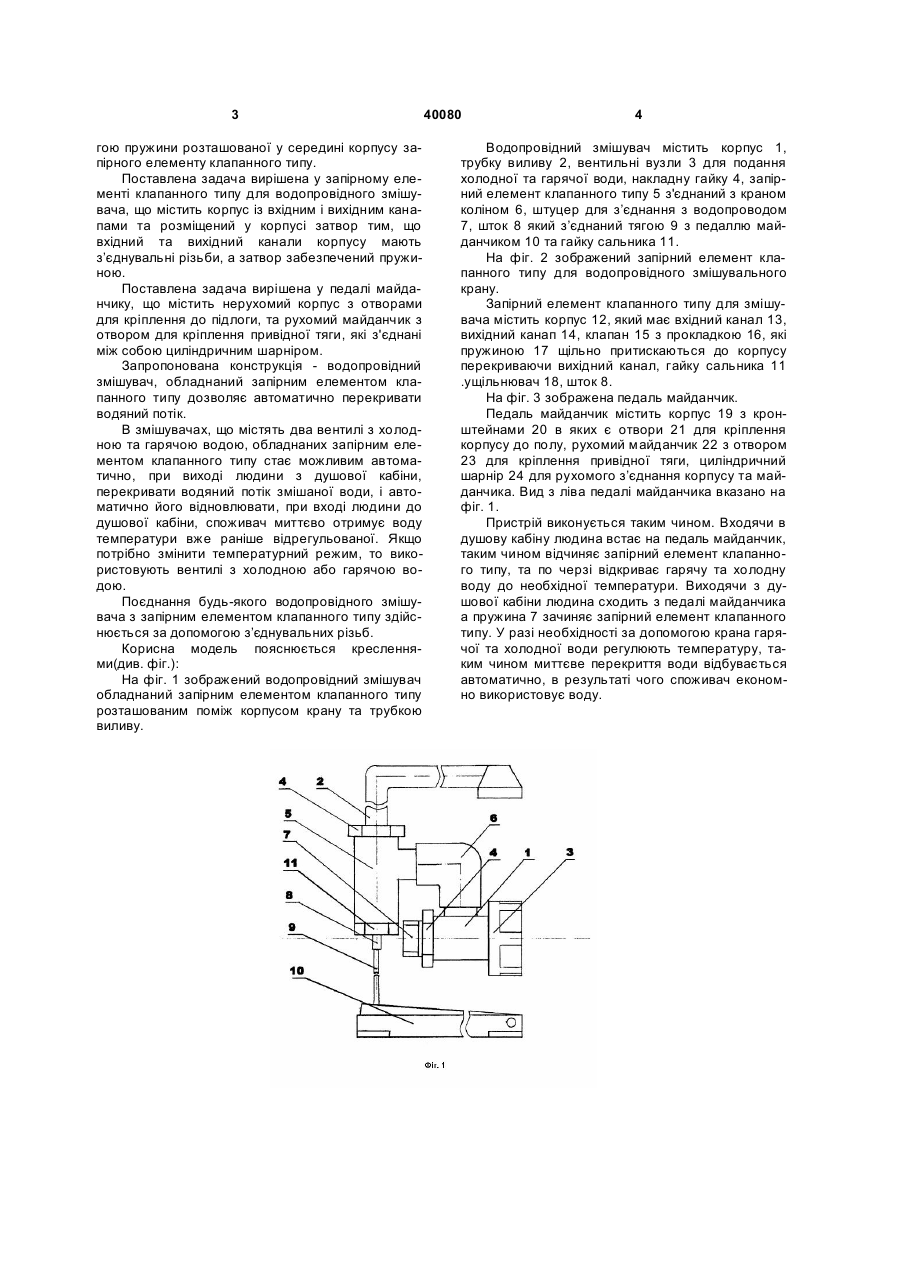

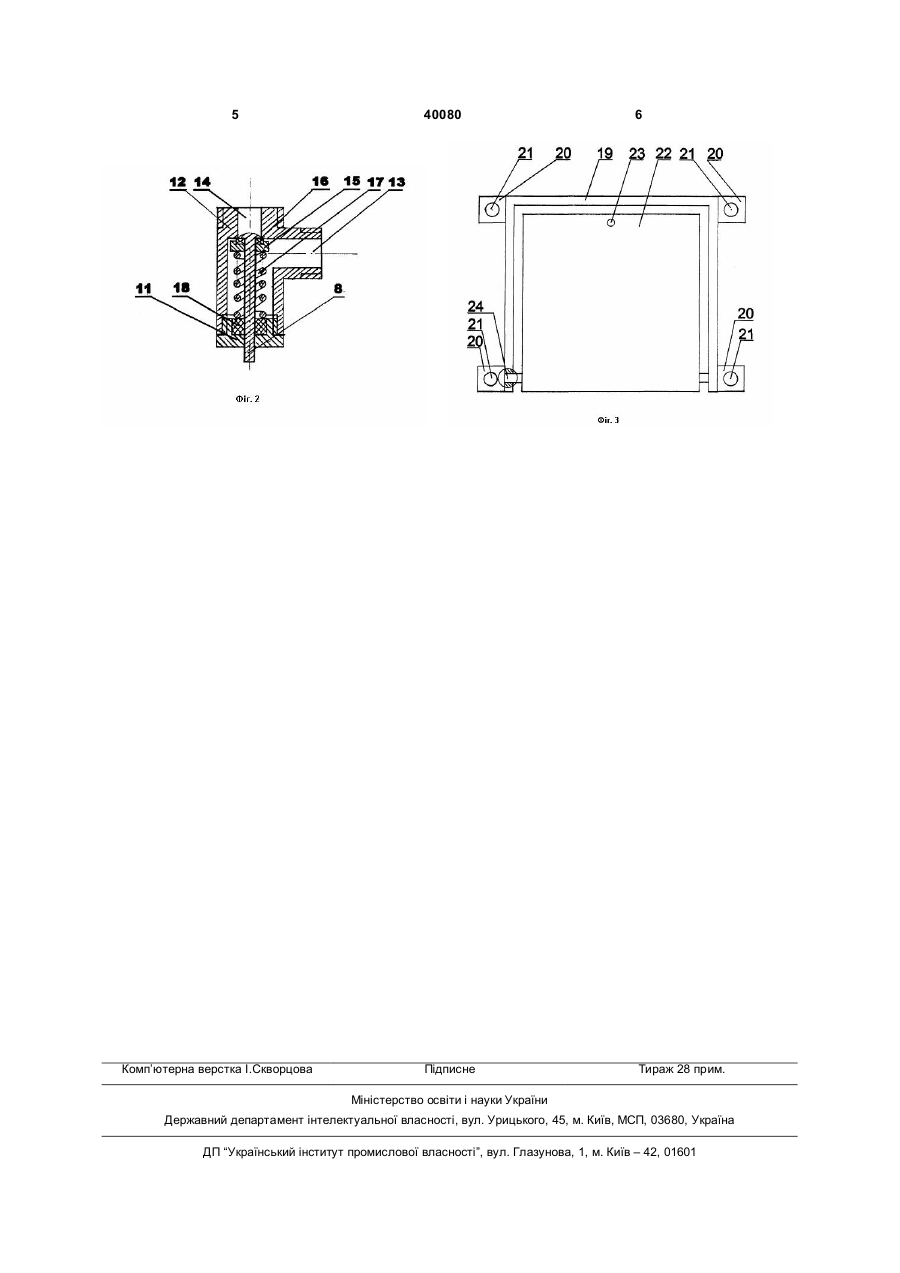

1. Водопровідний змішувач, що містить корпус, трубку виливу, вентильні вузли для подання холодної та гарячої води, який відрізняється тим, що між корпусом та трубкою виливу розташований запірний елемент клапанного типу, що відкривється за допомогою педалі майданчика, що з'єднана з запірним елементом клапанного типу привідною тягою, і який закривається за допомогою пружини, 3 гою пружини розташованої у середині корпусу запірного елементу клапанного типу. Поставлена задача вирішена у запірному елементі клапанного типу для водопровідного змішувача, що містить корпус із вхідним і вихідним канапами та розміщений у корпусі затвор тим, що вхідний та вихідний канали корпусу мають з’єднувальні різьби, а затвор забезпечений пружиною. Поставлена задача вирішена у педалі майданчику, що містить нерухомий корпус з отворами для кріплення до підлоги, та рухомий майданчик з отвором для кріплення привідної тяги, які з'єднані між собою циліндричним шарніром. Запропонована конструкція - водопровідний змішувач, обладнаний запірним елементом клапанного типу дозволяє автоматично перекривати водяний потік. В змішувачах, що містять два вентилі з холодною та гарячою водою, обладнаних запірним елементом клапанного типу стає можливим автоматично, при виході людини з душової кабіни, перекривати водяний потік змішаної води, і автоматично його відновлювати, при вході людини до душової кабіни, споживач миттєво отримує воду температури вже раніше відрегульованої. Якщо потрібно змінити температурний режим, то використовують вентилі з холодною або гарячою водою. Поєднання будь-якого водопровідного змішувача з запірним елементом клапанного типу здійснюється за допомогою з’єднувальних різьб. Корисна модель пояснюється кресленнями(див. фіг.): На фіг. 1 зображений водопровідний змішувач обладнаний запірним елементом клапанного типу розташованим поміж корпусом крану та трубкою виливу. 40080 4 Водопровідний змішувач містить корпус 1, трубку виливу 2, вентильні вузли 3 для подання холодної та гарячої води, накладну гайку 4, запірний елемент клапанного типу 5 з'єднаний з краном коліном 6, штуцер для з’єднання з водопроводом 7, шток 8 який з’єднаний тягою 9 з педаллю майданчиком 10 та гайку сальника 11. На фіг. 2 зображений запірний елемент клапанного типу для водопровідного змішувального крану. Запірний елемент клапанного типу для змішувача містить корпус 12, який має вхідний канал 13, вихідний канап 14, клапан 15 з прокладкою 16, які пружиною 17 щільно притискаються до корпусу перекриваючи вихідний канал, гайку сальника 11 .ущільнювач 18, шток 8. На фіг. 3 зображена педаль майданчик. Педаль майданчик містить корпус 19 з кронштейнами 20 в яких є отвори 21 для кріплення корпусу до полу, рухомий майданчик 22 з отвором 23 для кріплення привідної тяги, циліндричний шарнір 24 для рухомого з’єднання корпусу та майданчика. Вид з ліва педалі майданчика вказано на фіг. 1. Пристрій виконується таким чином. Входячи в душову кабіну людина встає на педаль майданчик, таким чином відчиняє запірний елемент клапанного типу, та по черзі відкриває гарячу та холодну воду до необхідної температури. Виходячи з душової кабіни людина сходить з педалі майданчика а пружина 7 зачиняє запірний елемент клапанного типу. У разі необхідності за допомогою крана гарячої та холодної води регулюють температуру, таким чином миттєве перекриття води відбувається автоматично, в результаті чого споживач економно використовує воду. 5 Комп’ютерна верстка І.Скворцова 40080 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
