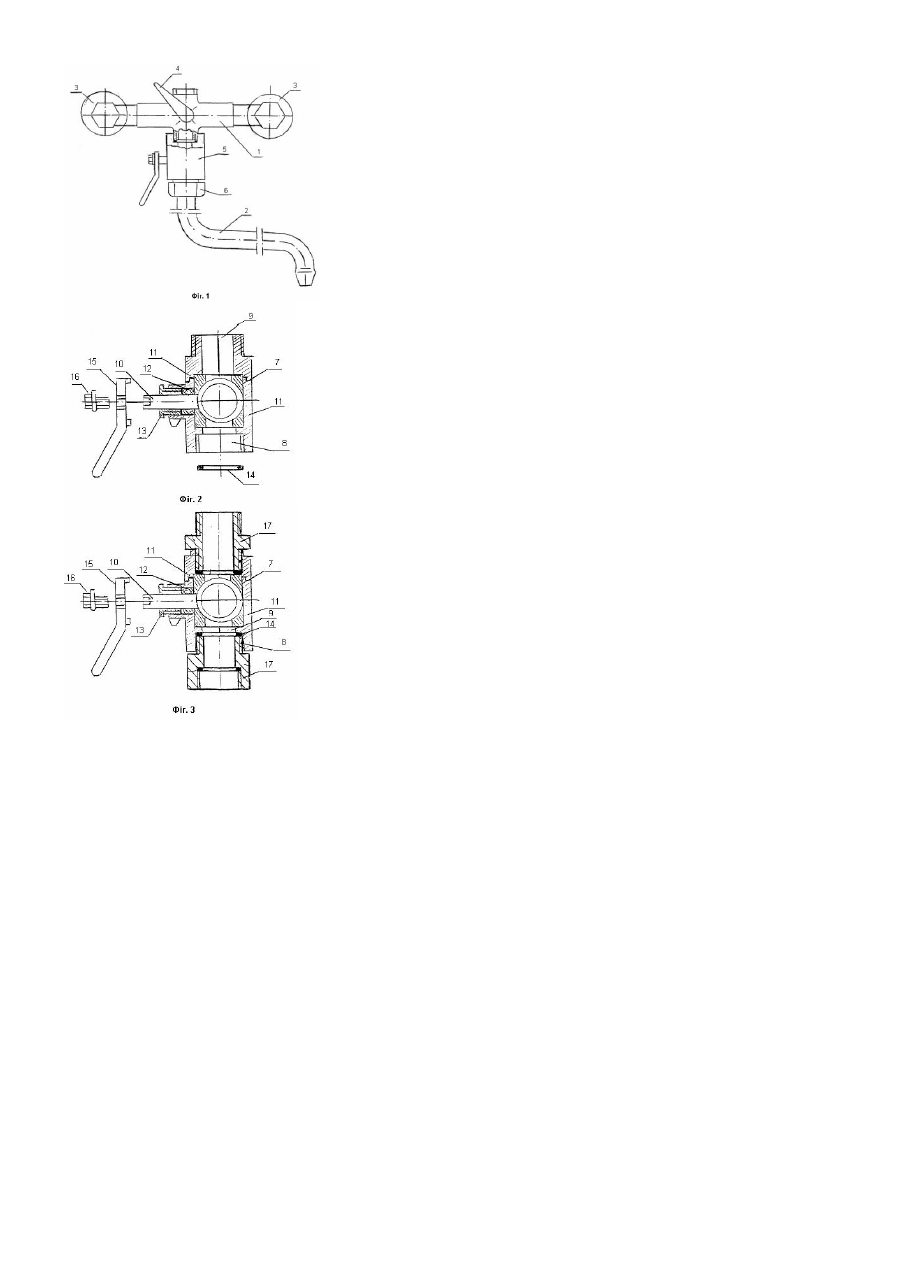

Водопровідний змішувальний кран та запірно-регулюючий кульовий елемент для нього

Винахід відноситься до сантехніки і може використовуватись для перекриття водяних потоків. Відомий водопровідний змішувальний кран та патрон шарового клапану для нього (див. Пат. України №48197, МПК F16К11/087, бюл. №8, 2002). Цей кран відкривається за допомогою ручки, яка переміщується вздовж горизонтальної осі відносно корпусу крана, при переміщенні ручки вертикально - потік води збільшується, або зменшується. Недоліком цього змішувального крану є складність його конструкції і ненадійність. При ремонтуванні такого крану необхідна повна заміна шарового патрону. Крім того, при відкриванні крану потрібно регулювати температуру потоку води, наслідком чого є неекономне використання води. Відомий кран-змішувач для ванни, який містить корпус, трубку виливу, вентильні вузли для подання холодної та гарячої води та перемикач спрямування води з обмежувачем та пробкою, причому трубка виливу одягнена на корпус змішувача, а обмежувач виконаний на торці пробки та розташований нижче зовнішнього діаметра корпуса змішувача (див. А.С. СССР №475445, кл. Е03С1/04, 1970). Недоліком відомого змішувача є неможливість миттєвого перекривання водяного потоку, наслідком чого є неекономне використання води. Відомий кульовий кран, що містить корпус із вхідним і вихідним каналами, кульовий затвор, сідло та шарнірні опори, які дають змогу переміщатися по осі потоку при тому одна з опор кульового затвору з'єднана з приводом, виконаним у вигляді кулачка (див. А.С. СССР 295938, F16К15/04, 1969). Недоліком цього крану є його функціональна обмеженість. В основу корисної моделі поставлена задача створення простого та зручного водопровідного змішувального крану, завдяки якому досягається миттєве перекриття водяного потоку та можливість при повторному відкриванні крану отримувати таку ж саму за температурою воду. Наслідком чого є економне використання води. Поставлена задача вирішена за допомогою трьох рішень. Поставлена задача вирішена у водопровідному змішувальному крані, що містить корпус, трубку виливу, вентильні вузли для подання холодної та гарячої води і перемикач напрямку води, тим, що поміж корпусом та трубкою виливу розташований запірно-регулюючий кульовий елемент. Поставлена задача вирішена у запірно-регулюючому кульовому елементі для водопровідного змішувального крану, що містить корпус із вхідним і вихідним каналами та розміщений у корпусі кульовий затвор із сідлом, тим, що вхідний та вихідний канали корпусу мають з'єднувальні різьби, а кульовий затвор забезпечений сідлом із двох половин, причому обидві половини сідла вмонтовані ущільнено щодо стінок корпусу. Поставлена задача вирішена у запірно-регулюючому кульовому елементі для водопровідного змішувального крану, що містить корпус із вхідним і вихідним каналами та розміщений у корпусі кульовий затвор із сідлом, тим, що вхідний та ви хідний канали корпусу мають з'єднувальні різьби, забезпечені штуцерами, а кульовий затвор забезпечений сідлом із двох половин, причому обидві половини сідла вмонтовані ущільнено щодо стінок корпусу. Запропонована конструкція - водопровідний змішувальний кран, обладнаний запірно-регулюючим кульовим елементом дозволяє миттєво перекривати водяний потік. В змішувачах, що містять два вентилі з холодною та гарячою водою, обладнаних запірно-регулюючим кульовим елементом стає можливим миттєво перекривати водяний ноток змішаної води, а не перекривати по черзі холодну та гарячу воду, у наступному, відкриваючи запірно-регулюючий кульовий елемент, споживач миттєво отримує воду температури вже раніше відрегульованої. Якщо потрібно змінити температурний режим, то використовують вентилі з холодною або гарячою водою. Поєднання будь-якого водопровідного змішувача з запірно-регулюючим кульовим елементом, або двома елементами у разі необхідності (поміж трубкою виливу та корпусом, та поміж трубкою для душа та корпусом) здійснюється за допомогою з'єднувальних різьб або з‘єднувальних різьб, забезпечених додатково штуцерами. Корисна модель пояснюється кресленнями (див.фіг.): На фіг.1 зображений водопровідний змішувальний кран, обладнаний запірно-регулюючим кульовим елементом. Водопровідний змішувальний кран містить корпус 1, трубку впливу 2, вентильні вузли 3 для подання холодної та гарячої води, перемикач напрямку води 4, запірно-регулюючий кульовий елемент 5, накидну гайку 6. На фіг.2 зображений запірно-регулюючий кульовий елемент для водопровідного змішувального крану. Запірно-регулюючий кульовий елемент для змішувача містить корпус 7, який має вхідний канал 8, вихідний канал 9, кульовий затвор 10 до якого прилягають дві половини сідла 11, ущільнювач 12, різьбова гайка сальника 13, вхідний 8 та вихідний 9 канали мають з'єднувальні різьби та ущільнювач 14 для поєднання зі змішувальним краном, ручку крана 15, та болт 16. На фіг.3 зображений запірно-регулюючий кульовий елемент для водопровідного змішувального крану, вхідний та ви хідний канали якого додатково забезпечені штуцерами. Запірно-регулюючий кульовий елемент для змішувача містить корпус 7. який має вхідний канал 8, вихідний канал 9, кульовий затвор 10 до якого прилягають дві половини сідла 11, ущільнювач 12, різьбова гайка сальника 13, вхідний 8 та вихідний 9 канали мають з'єднувальні різьби та ущільнювач 14 для поєднання зі змішувальним краном, ручку крана 15, болт 16 та штуцери 17. Пристрій використовується таким чином. Водопровідний змішувальний кран поєднують зі запірно-регулюючим кульовим елементом за допомогою з'єднувальних різьб або з'єднувальних різьб та штуцерів таким чином, що кульовий елемент розташовується поміж корпусом та трубкою виливу. Відкривають кульовий затвор за допомогою ручки 15 та по черзі відкривають гарячу та холодну воду до необхідної температури. Після закінчення використання водою, повертають ручку крана 15 у положення "зачинено" та таким чином перекривають потік води. Наступним разом відкривають ручку 15 у положення "відчинено" та використовують воду. У разі необхідності за допомогою крана гарячої або холодної води регулюють температуру. Таким чином, миттєве перекриття води дає змогу споживачу економно використовува ти воду.
