Ізоляційна композиція

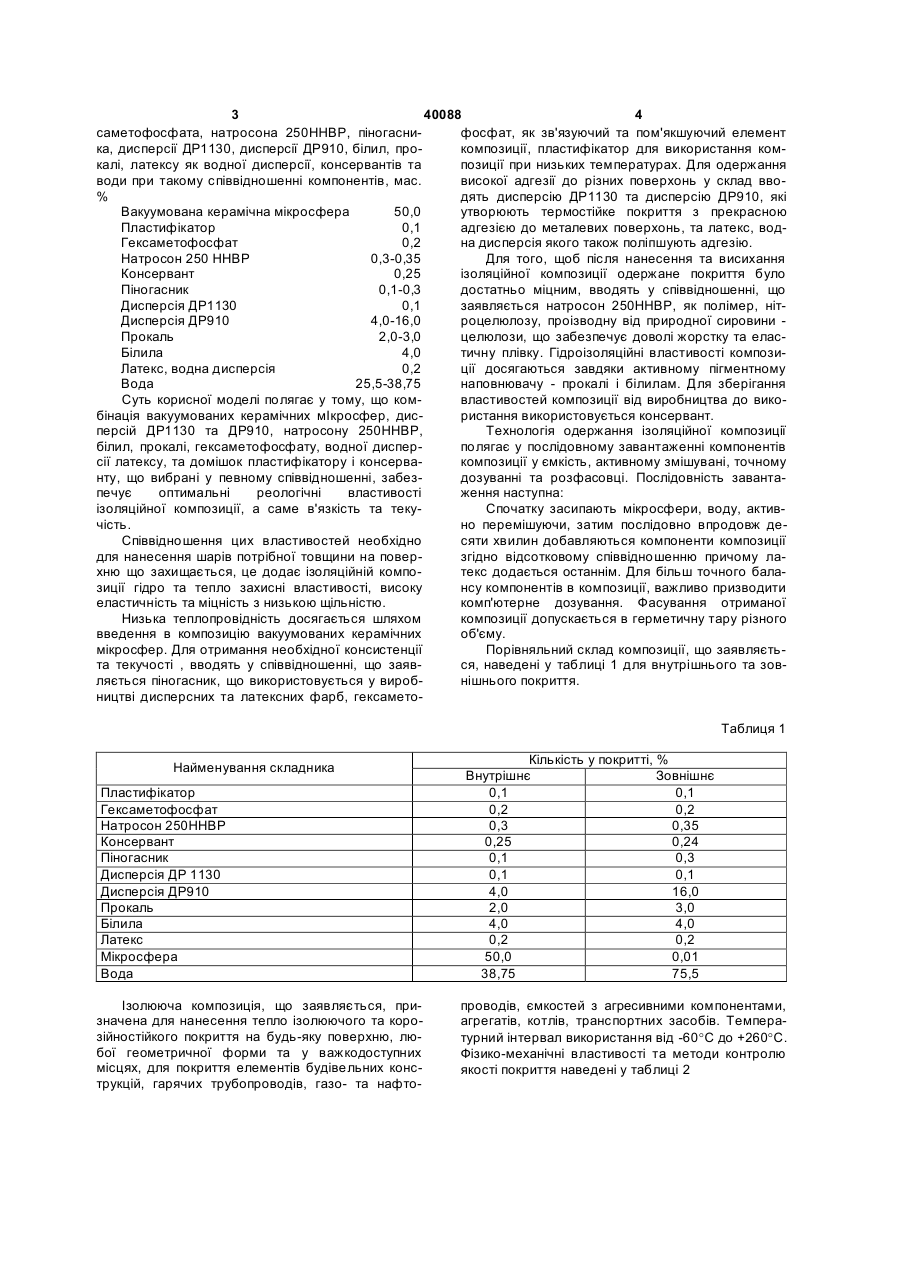

Ізоляційна композиція, що містить вакуумовані керамічні мікросфери, дисперсії, зв'язуюче, домішки, воду, яка відрізняється тим, що як полімер використовують натросон 250ННВР, як пом'якшувач та зв'язуюче - гексаметофосфат, як активний пігментний наповнювач та гідроізолятор - прокаль та білила, як поліпшувач адгезії - дисперсію ДР1130, дисперсію ДР910 та латекс, як наповню 3 40088 4 саметофосфата, натросона 250ННВР, піногаснифосфат, як зв'язуючий та пом'якшуючий елемент ка, дисперсії ДР1130, дисперсії ДР910, білил, прокомпозиції, пластифікатор для використання комкалі, латексу як водної дисперсії, консервантів та позиції при низьких температурах. Для одержання води при такому співвідношенні компонентів, мас. високої адгезії до різних поверхонь у склад вво% дять дисперсію ДР1130 та дисперсію ДР910, які Вакуумована керамічна мікросфера 50,0 утворюють термостійке покриття з прекрасною Пластифікатор 0,1 адгезією до металевих поверхонь, та латекс, водГексаметофосфат 0,2 на дисперсія якого також поліпшують адгезію. Натросон 250 ННВР 0,3-0,35 Для того, щоб після нанесення та висихання Консервант 0,25 ізоляційної композиції одержане покриття було Піногасник 0,1-0,3 достатньо міцним, вводять у співвідношенні, що Дисперсія ДР1130 0,1 заявляється натросон 250ННВР, як полімер, нітДисперсія ДР910 4,0-16,0 роцелюлозу, проізводну від природної сировини Прокаль 2,0-3,0 целюлози, що забезпечує доволі жорстку та еласБілила 4,0 тичну плівку. Гідроізоляційні властивості композиЛатекс, водна дисперсія 0,2 ції досягаються завдяки активному пігментному Вода 25,5-38,75 наповнювачу - прокалі і білилам. Для зберігання Суть корисної моделі полягає у тому, що комвластивостей композиції від виробництва до викобінація вакуумованих керамічних мІкросфер, дисристання використовується консервант. персій ДР1130 та ДР910, натросону 250ННВР, Технологія одержання ізоляційної композиції білил, прокалі, гексаметофосфату, водної дисперполягає у послідовному завантаженні компонентів сії латексу, та домішок пластифікатору і консервакомпозиції у ємкість, активному змішувані, точному нту, що вибрані у певному співвідношенні, забездозуванні та розфасовці. Послідовність завантапечує оптимальні реологічні властивості ження наступна: ізоляційної композиції, а саме в'язкість та текуСпочатку засипають мікросфери, воду, активчість. но перемішуючи, затим послідовно впродовж деСпіввідношення цих властивостей необхідно сяти хвилин добавляються компоненти композиції для нанесення шарів потрібної товщини на поверзгідно відсотковому співвідношенню причому лахню що захищається, це додає ізоляційній компотекс додається останнім. Для більш точного балазиції гідро та тепло захисні властивості, високу нсу компонентів в композиції, важливо призводити еластичність та міцність з низькою щільністю. комп'ютерне дозування. Фасування отриманої Низька теплопровідність досягається шляхом композиції допускається в герметичну тару різного введення в композицію вакуумованих керамічних об'єму. мікросфер. Для отримання необхідної консистенції Порівняльний склад композиції, що заявляєтьта текучості , вводять у співвідношенні, що заявся, наведені у таблиці 1 для внутрішнього та зовляється піногасник, що використовується у виробнішнього покриття. ництві дисперсних та латексних фарб, гексаметоТаблиця 1 Найменування складника Пластифікатор Гексаметофосфат Натросон 250ННВР Консервант Піногасник Дисперсія ДР 1130 Дисперсія ДР910 Прокаль Білила Латекс Мікросфера Вода Ізолююча композиція, що заявляється, призначена для нанесення тепло ізолюючого та корозійностійкого покриття на будь-яку поверхню, любої геометричної форми та у важкодоступних місцях, для покриття елементів будівельних конструкцій, гарячих трубопроводів, газо- та нафто Кількість у покритті, % Внутрішнє Зовнішнє 0,1 0,1 0,2 0,2 0,3 0,35 0,25 0,24 0,1 0,3 0,1 0,1 4,0 16,0 2,0 3,0 4,0 4,0 0,2 0,2 50,0 0,01 38,75 75,5 проводів, ємкостей з агресивними компонентами, агрегатів, котлів, транспортних засобів. Температурний інтервал використання від -60°С до +260°С. Фізико-механічні властивості та методи контролю якості покриття наведені у таблиці 2 5 40088 6 Таблиця 2 Найменування показника 1 .Теплопровідність, Вт/(м*К) 2.Густина, г/см3 3. В'язкість, мм2/с, не більше 4. Водневий показник 1 %-го водяного розчину, рН 5. Адгезія, % 6. Міцність зчеплення, кгс/см2 7. Коефіцієнт лінійного подовження, % 8. Кількість нелетучих складових, % 9. Група горючості 10. Група займистості Значення показника Метод контролю Зовнішнього покритВнутрішнього покриття тя 0,109-0,209 0,109-0,209 ДСТУ Б В.2.7-4.7 0,73 0,62 ГОСТ 28513 32 65 ГОСТ 8420 9,3 9,3 ГОСТ 27403 100 28,12 100 25,3 ГОСТ 15140 ДСТУ 2639 632 100 ГОСТ 18299 63 53 ГОСТ 1753 7 Г1 В1 Г1 В1 ДСТУ Б В.2.7-19 ДСТУ Б B.1.1-2 Покриття стійке до механічних пошкоджень, строк експлуатації такого покриття розрахунковий, близько 10 років. Сфера застосування доволі широка - трубопроводи для перекачування кисню, трубопроводи теплових систем опалення, труби гарячої й холодної води (для запобігання утворення конденсату), теплообмінники, водонагрівачі, підземні, наземні паро-трубопроводи, газові трубопроводи, бойлери, Комп’ютерна верстка А. Крижанівський холодильні камери, гідранти, гарячі хімічні змішувальні ємкості, ємкості для зберігання води, азоту, бензину, хімічних реактивів, та інших поверхонь для запобігання температурних та агресивних впливів на захищену поверхню. Строк експлуатації такого покриття з використанням заявленої композиції економічно вигідний, так як на довгі роки забезпечує безпечну та надійну експлуатацію об'єкту. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
