Полімерна композиція

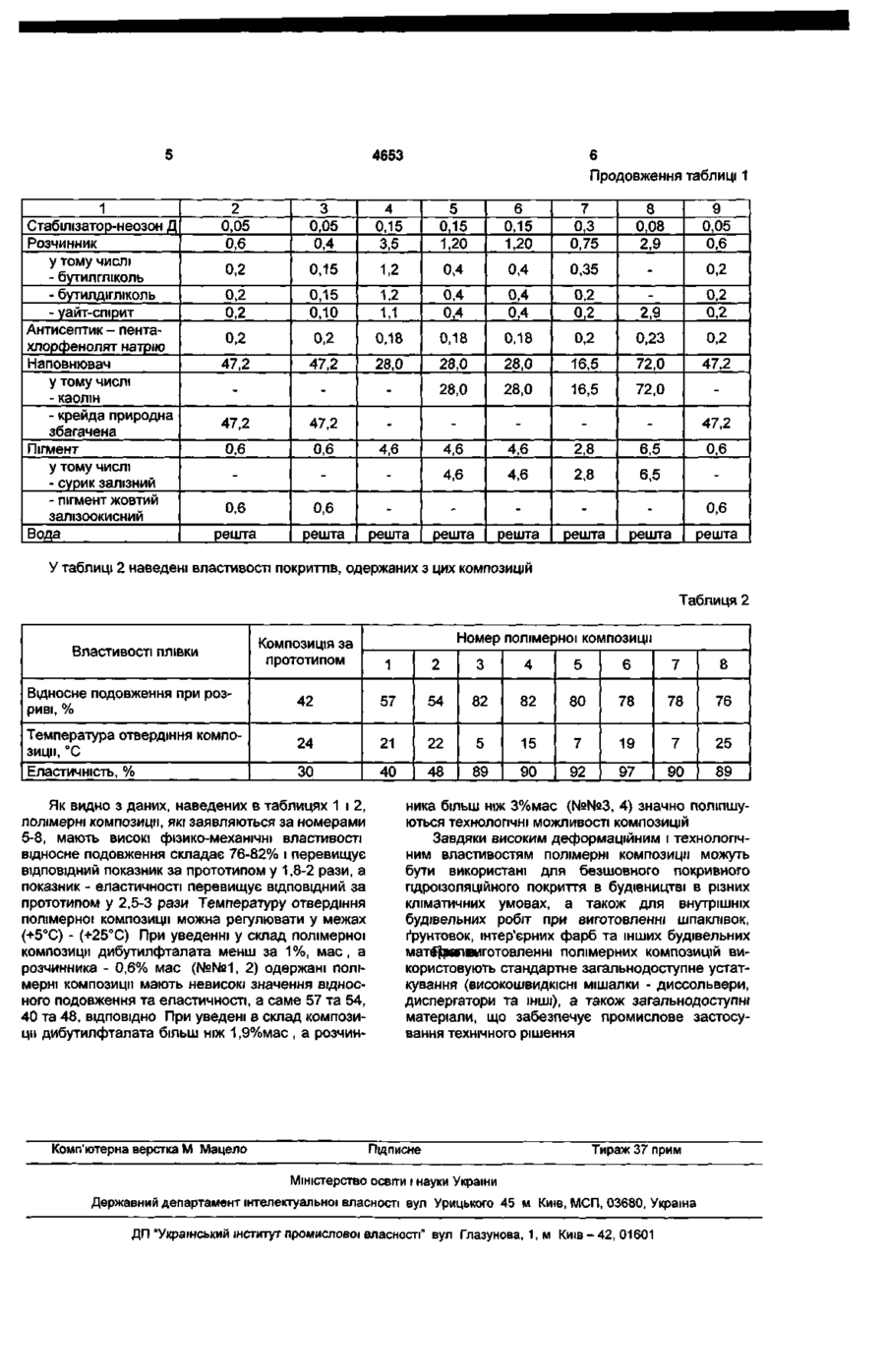

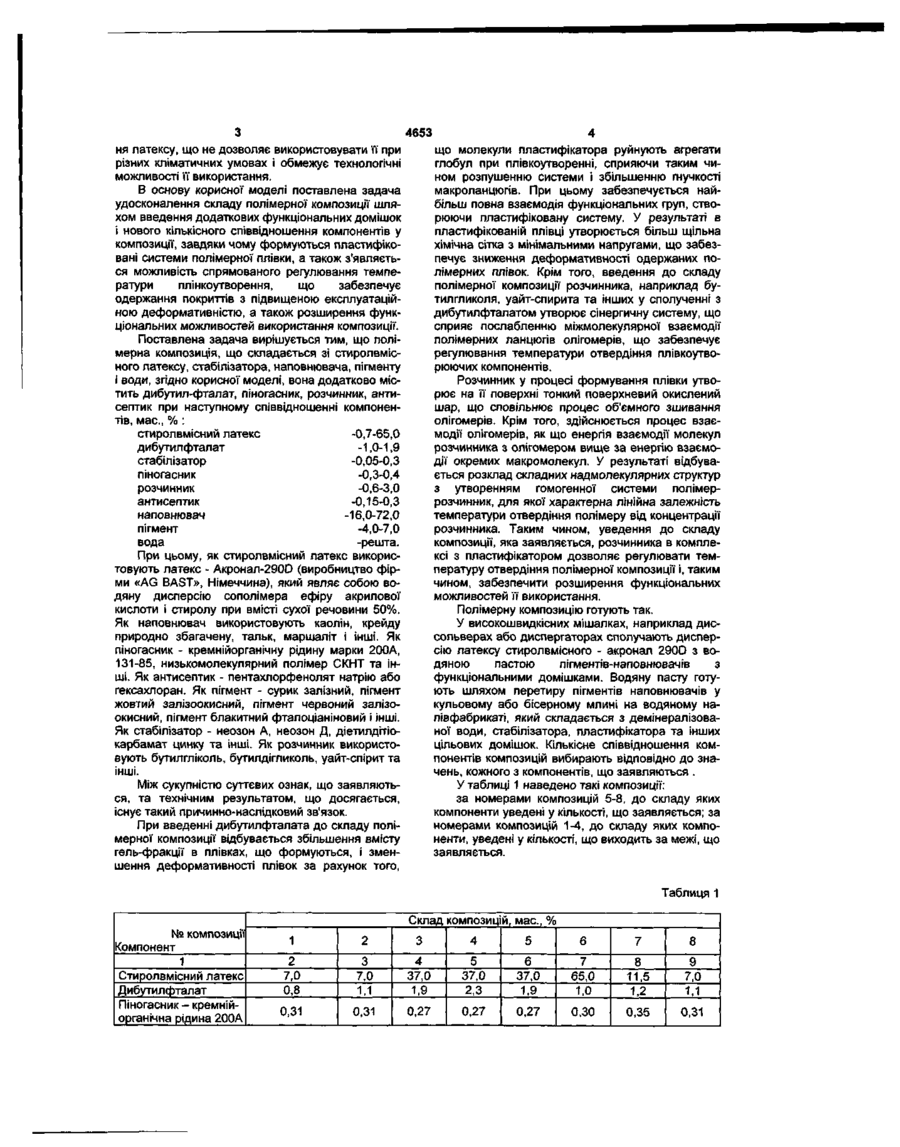

Полімерна композиція, що містить стиролвмісний латекс, стабілізатор, наповнювач, пігмент і воду, яка відрізняється тим, що вона додатково містить дибутилфталат, піногасник, розчинник, СО ю 4653 що молекули пластифікатора руйнують агрегати глобул при плівкоутворенні, сприяючи таким чином розпушенню системи і збільшенню гнучкості макроланцюгів. При цьому забезпечується найбільш повна взаємодія функціональних груп, створюючи пластифіковану систему. У результаті в пластифікованій плівці утворюється більш щільна хімічна сітка з мінімальними напругами, що забезпечує зниження деформативності одержаних полімерних плівок. Крім того, введення до складу полімерної композиції розчинника, наприклад бутилгликоля, уайт-спирита та інших у сполученні з дибутилфталатом утворює сінергичну систему, що сприяє послабленню міжмолекулярної взаємодії полімерних ланцюгів олігомерів, що забезпечує регулювання температури отвердіння плівкоутворюючих компонентів. Розчинник у процесі формування плівки утворює на її поверхні тонкий поверхневий окислений шар, що сповільнює процес об'ємного зшивання олігомерів. Крім того, здійснюється процес взаємодії олігомерів, як що енергія взаємодії молекул розчинника з олігомером вище за енергію взаємодії окремих макромолекул. У результаті відбувається розклад складних надмолекулярних структур з утворенням гомогенної системи полімеррозчинник, для якої характерна лінійна залежність температури отвердіння полімеру від концентрації розчинника. Таким чином, уведення до складу композиції, яка заявляється, розчинника в комплексі з пластифікатором дозволяє регулювати температуру отвердіння полімерної композиції і, таким чином, забезпечити розширення функціональних можливостей її використання. Полімерну композицію готують так. У високошвидкісних мішалках, наприклад диссольверах або диспергаторах сполучають дисперсію латексу стиролвмісного - акронал 290D з водяною пастою пігментів-наповнювачів з функціональними домішками. Водяну пасту готують шляхом перетиру пігментів наповнювачів у кульовому або бісерному млині на водяному напівфабрикаті, який складається з демінералізованої води, стабілізатора, пластифікатора та інших цільових домішок. Кількісне співвідношення компонентів композицій вибирають відповідно до значень, кожного з компонентів, що заявляються . У таблиці 1 наведено такі композиції: за номерами композицій 5-8, до складу яких компоненти уведені у кількості, що заявляється; за номерами композицій 1-4, до складу яких компоненти, уведені у кількості, що виходить за межі, що заявляється. ня латексу, що не дозволяє використовувати її при різних кліматичних умовах і обмежує технологічні можливості її використання. В основу корисної моделі поставлена задача удосконалення складу полімерної композиції шляхом введення додаткових функціональних домішок і нового кількісного співвідношення компонентів у композиції, завдяки чому формуються пластифіковані системи полімерної плівки, а також з'являється можливість спрямованого регулювання температури плінкоутворення, що забезпечує одержання покриттів з підвищеною експлуатаційною деформативністю, а також розширення функціональних можливостей використання композиції. Поставлена задача вирішується тим, що полімерна композиція, що складається зі стирол вмісного латексу, стабілізатора, наповнювача, пігменту і води, згідно корисної моделі, вона додатково містить дибутил-фталат, піногасник, розчинник, антисептик при наступному співвідношенні компонентів, мас, % : стиролвмісний латекс -0,7-65,0 дибутилфталат -1,0-1,9 стабілізатор -0,05-0,3 піногасник -0,3-0,4 розчинник -0,6-3,0 антисептик -0,15-0,3 наповнювач -16,0-72,0 пігмент -4,0-7,0 вода -решта. При цьому, як стиролвмісний латекс використовують латекс - Акронал-2900 (виробництво фірми «AG BAST», Німеччина), який являє собою водяну дисперсію сополімера ефіру акрилової кислоти і стиролу при вмісті сухої речовини 50%. Як наповнювач використовують каолін, крейду природно збагачену, тальк, маршаліт і інші. Як піногасник - кремнійорганічну рідину марки 200А, 131-85, низькомолекулярний полімер СКНТ та інші. Як антисептик - пентахлорфенолят натрію або гексахлоран. Як пігмент - сурик залізний, пігмент жовтий залізоокисний, пігмент червоний залізоокисний, пігмент блакитний фталоціаніновий і інші. Як стабілізатор - неозон А, неозон Д, діетилдітіокарбамат цинку та інші. Як розчинник використовують бутилгліколь, бутилдігликоль, уайт-спірит та інші. Між сукупністю суттєвих ознак, що заявляються, та технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. При введенні дибутилфталата до складу полімерної композиції відбувається збільшення вмісту гель-фракції в плівках, що формуються, і зменшення деформативності плівок за рахунок того, Таблиця 1 Склад композицій, мас, % № композиції Компонент 1 Стиролвмісний латекс Дибутилфталат Піногасник - кремнійорганічна рідина 200А 1 2 3 4 5 6 7 8 2 7,0 0,8 3 7,0 1,1 4 37,0 1,9 5 37,0 2,3 6 37,0 1,9 7 65,0 1,0 8 11,5 1,2 9 7,0 1,1 0,31 0,31 0,27 0,27 0,27 0,30 0,35 0,31 4653 Продовження таблиці 1 1 Стабілізатор-неозон Д Розчинник у тому числі - бутилгліколь - бутилдігліколь - уайт-спірит Антисептик - пентахлорфенолят натрію Наповнювач у тому числі - каолін - крейда природна збагачена Пігмент у тому числі - сурик залізний - пігмент жовтий залізоокисний Вода 2 0,05 0,6 3 0,05 0,4 4 0,15 3,5 5 0,15 1,20 6 0,15 1,20 7 0,3 0,75 8 0,08 2,9 9 0,05 0,6 0,2 0,15 1,2 0,4 0,4 0,35 0,2 0,2 0,2 0,15 0,10 1,2 1,1 0,4 0,4 0,4 0,4 0,2 0,2 2,9 0,2 0,2 0,2 0,2 0,18 0,18 0,18 0,2 0,23 0,2 47,2 47,2 28,0 28,0 28,0 16,5 72,0 47,2 28,0 28,0 16,5 72,0 47,2 47,2 47,2 0,6 0,6 4,6 4,6 4,6 2,8 6,5 0,6 4,6 4,6 2,8 6,5 0,6 0,6 0,6 решта решта решта решта решта решта решта решта У таблиці 2 наведені властивості покриттів, одержаних з цих композицій Таблиця 2 Номер полімерної композиції Властивості плівки Композиція за прототипом 1 2 3 4 5 6 7 8 Відносне подовження при розриві, % 42 57 54 82 82 80 78 78 76 24 21 22 5 15 7 19 7 25 ЗО 40 48 89 90 92 97 90 89 Температура отвердіння композиції, °С Еластичність, % Як видно з даних, наведених в таблицях 1 і 2, полімерні композиції, які заявляються за номерами 5-8, мають високі фізико-механічні властивості відносне подовження складає 76-82% і перевищує ВІДПОВІДНИЙ показник за прототипом у 1,8-2 рази, а показник - еластичності перевищує ВІДПОВІДНИЙ за прототипом у 2,5-3 рази Температуру отвердіння полімерної композиції можна регулювати у межах (+5°С) - (+25°С) При уведенні у склад полімерної композиції дибутилфталата менш за 1%, мас, а розчинника - 0,6% мас (№№1, 2) одержані полімерні композиції мають невисокі значення відносного подовження та еластичності, а саме 57 та 54, 40 та 48, ВІДПОВІДНО При уведені в склад композиції дибутилфталата більш ніж 1,9%мас , а розчин Комп'ютерна верстка М Мацело ника більш ніж 3%мас (№№3, 4) значно поліпшуються технологічні можливості композицій Завдяки високим деформаційним і технологічним властивостям полімерні композиції можуть бути використані для безшовного покривного гідроізоляційного покриття в будівництві в різних кліматичних умовах, а також для внутрішніх будівельних робіт при виготовленні шпаклівок, ґрунтовок, інтер'єрних фарб та інших будівельних матфрялвиготовленні полімерних композицій використовують стандартне загальнодоступне устаткування (ВИСОКОШВИДКІСНІ мішалки - диссольвери, диспергатори та ІНШІ), а також загальнодоступні матеріали, що забезпечує промислове застосування технічного рішення Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45 м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності" вул Глазунова, 1, м К и ї в - 4 2 , 01601
