Генератор імпульсів для електроіскрової обробки

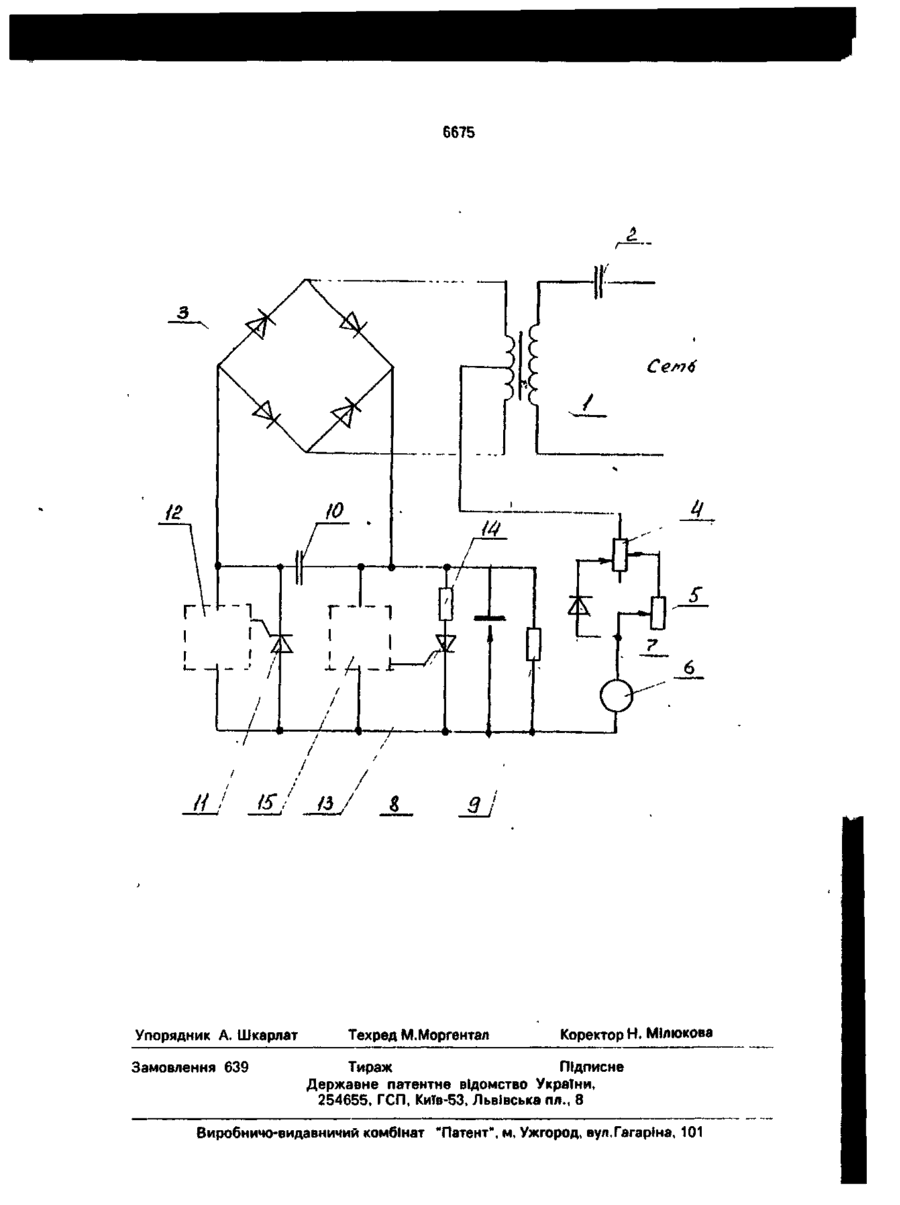

Генератор импульсов для электроискровой обработки, содержащий источник питания, первый и второй тиристоры, накопительный конденсатор, первое пороговое устройство, диод, межэлектродный промежуток, образованный электродом-инструментом и электродом-деталью, включенный параллельно нагрузке, первый вывод которой соединен с анодом первого тиристора, первый вход первого порогового устройства подключен к первой обкладке накопительного конденсатора, от л ич а ю щ и й с я тем, что в него введены балластный резистор, второе пороговое устройство, двигатель, управляющий подачей электрода инструмента к детали, задающий и регулирую щий резисторы, источник питания выполнен в виде трансформатора, первичная обмотка которого соединена с сетью, а вторичная включена на двухполупериодный выпрямитель и имеет среднюю точку, первое и второе пороговые устройства подключены параллельно соответственно первому тиристору и последовательно соединенным балластному резистору и второму тиристору, электрод-деталь соединен с положительным выводом выпрямителя, второй обкладкой накопительного конденсатора и точкой соединения первого входа второго порогового устройства и балластного резистора, отрицательный вывод выпрямителя подключен к точке соединения катода первого тиристора с первой обкладкой накопительного конденсатора, катод второго тиристора соединен с электродом-инструментом, средняя точка вторичной обмотки трансформатора подсоединена к задающему резистору, имеющему два отвода, первый из которых подключен к регулирующему резистору, подвижный контакт которого соединен с первым выводом якоря двигателя, а через диод - со вторым отводом задающего резистора, при этом второй вывод якоря двигателя подключен к электроду-инструменту. с > ел о Изобретение относится к области электрофизических методов обработки материалов и может быть использовано в различных областях машиностроения. В основу изобретения поставлена задача усовершенствования генератора импульсов для электроискровой обработки, в котором путем введения известных элементов - балластного резистора, второго порогового элемента, двигателя, управляющего подачей электрода инструмента к детали, задающего и регулирующего резисторов, а также выполнения источника питания в виде трансформатора, но с новыми связями между ними, обеспечивается оптимальный режим обработки за счет поддержания наиболее рациональной величины МЭП, что позволяет повысить производительность работы устройства. З 6675 Поставленная задача решается тем, что 9, при этом электрод - деталь МЭП 8 подв генератор импульсов для электроискровой ключен к положительному выводу выпрямиобработки, содержащий источник питания, теля 3 и первой обкладке накопительного первый и второй тиристоры, накопительный конденсатора 10, вторая обкладка которого конденсатор, первое пороговое устройство, 5 соединена с отрицательным выводом выдиод, межэлектродный промежуток, образопрямителя 3. Последовательно с нагрузкой ванный электродом-инструментом и элект9 включен тиристор 11, управляемый порородом-деталью, включенный параллельно говым устройством 12. Параллельно нагрузнагрузке, первый вывод которой соединен с ке установлен тиристор 13, соединенный анодом первого тиристора, первый вход 10 последовательно с резистором 14 и управляпервого порогового устройства подключен к емый пороговым устройством 15. первой обкладке накопительного конденсаУстройство работает следующим обратора, введены балластный резистор, второе зом. пороговое устройство, двигатель, управляюНапряжение питающей сети поступает щий подачей электрода-инструмента к дета- 15 на трансформатор 1 через конденсатор 2. С ли, задающий и регулирующий резисторы, вторичной обмотки напряжение подается на источник питания выполнен в виде трансвход двухполупериодного выпрямителя 3, форматора, первичная обмотка которого соепри большом сопротивлении МЭП ток от динена с сетью, а вторичная включена на средней точки этой обмотки течет на задаюдвухполупериодный выпрямитель и имеет 20 щий резистор 4 и с первого отвода этого среднюю точку, первое и второе пороговые резистора на регулирующий скорость подустройства подключены параллельно соответачи электрода-инструмента резистор 5, с поственно первому тиристору и последовательдвижного контакта резистора 5 на первый но соединенным балластному резистору и вывод якоря двигателя 6. Через промежуток второму тиристору, электрод-деталь соеди- 25 времени, заданный значениями сопротивленен с положительным выводом выпрямителя, ния МЭП 8 и нагрузки 9 происходит открывторой обкладкой накопительного конденсавание тиристора 11 от порогового устройства тора и точкой соединения первого входа вто12 и нормированный разряд конденсатора 10, рого порогового устройства и балластного при этом и замыкается цепь протекания тока резистора, отрицательный вывод выпрямите 30 через двигатель 6, осуществляя подачу электля подключен к точке соединения катода перрода-инструмента к электроду-детали. По вого тиристора с первой обкладкой окончании импульса разряда тиристор 11 занакопительного конденсатора, катод второго крывается и конденсатор 10 заряжается от тиристора соединен с электродом-инструменвыпрямителя 3, процесс повторяется. При том, средняя точка вторичной обмотки транс- 35 большом сопротивлении МЭП (холостой ход) сработает пороговое устройство 15, открывая форматора подсоединена к задающему тиристор 13, который шунтирует промежуток резистору, имеющему два отвода, первый из резистором 14. В режимах, близких к короткокоторых подключен к регулирующему резиму замыканию накопительный конденсатор стору, подвижный контакт которого соединен с первым выводом якоря двигателя, а через 40 10 разряжается и зарядится только на величину, обусловленную пороговым устройством диод - со вторым отводом задающего рези12, причем, частота этих импульсов увеличистора, при этом второй вывод якоря двигателя вается. подключен к электроду-инструменту. На чертеже представлена принципиальная электрическая схема генератора им- 45 пульсов для электроискровой обработки. Устройство содержит трансформатор 1, первичная обмотка которого через конденсатор 2 соединена с питающей сетью. Вторичная обмотка трансформатора 1 50 соединена с двухполупериодным выпрямителем 3 и имеет среднюю точку, соединенную с задающим резистором 4, первый отвод которого связан с концом регулирующего резистора 5, подвижный контакт кото- 55 рого подключен к первому выводу якоря двигателя 6, а через диод 7 ко второму отводу резистора 4. Второй вывод якоря двигателя 6 связан с электродом-инструментом МЭП 8, включенного параллельно нагрузке При возникновении короткого замыкания появляется цепь: положительный вывод выпрямителя 3 - электрод-деталь, электрод-инструмент, обмотка якоря двигателя 6, диод 7, второй отвод регулирующего резистора 4, средняя точка вторичной обмотки трансформатора 1 - происходит отвод электрода-инструмента, скорость которого определяется положением второго отвода резистора 4. При отводе инструмента МЭП восстанавливается, цепь прохождения обратного тока прекращается, восстанавливается цепь подачи электрода-инструмента. Благодаря включению последовательно с первичной обмотки трансформатора 1 конденсатора 2 при коротком замыкании ограничивается ток, проходящий через обмотку трансформатора. 6675 r~ И / IS/ Упорядник А. Шкарлат Замовлення 639 /З Зі Техред М.Моргентал Коректор Н. МІлюкова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
