Захват для дрібноштучних пакетів
Формула / Реферат
Захват для дрібноштучних пакетів, який містить раму з закріпленими на ній огороджувальною стінкою, вантажозахватні петлі, підхватні штирі, який відрізняється тим, що до рами шарнірно приєднані висувні пальці, на які підвішується запобіжний кошик з різними за висотою стінками, при цьому огороджувальна стінка захвата забезпечена П-образними виступами.
Текст

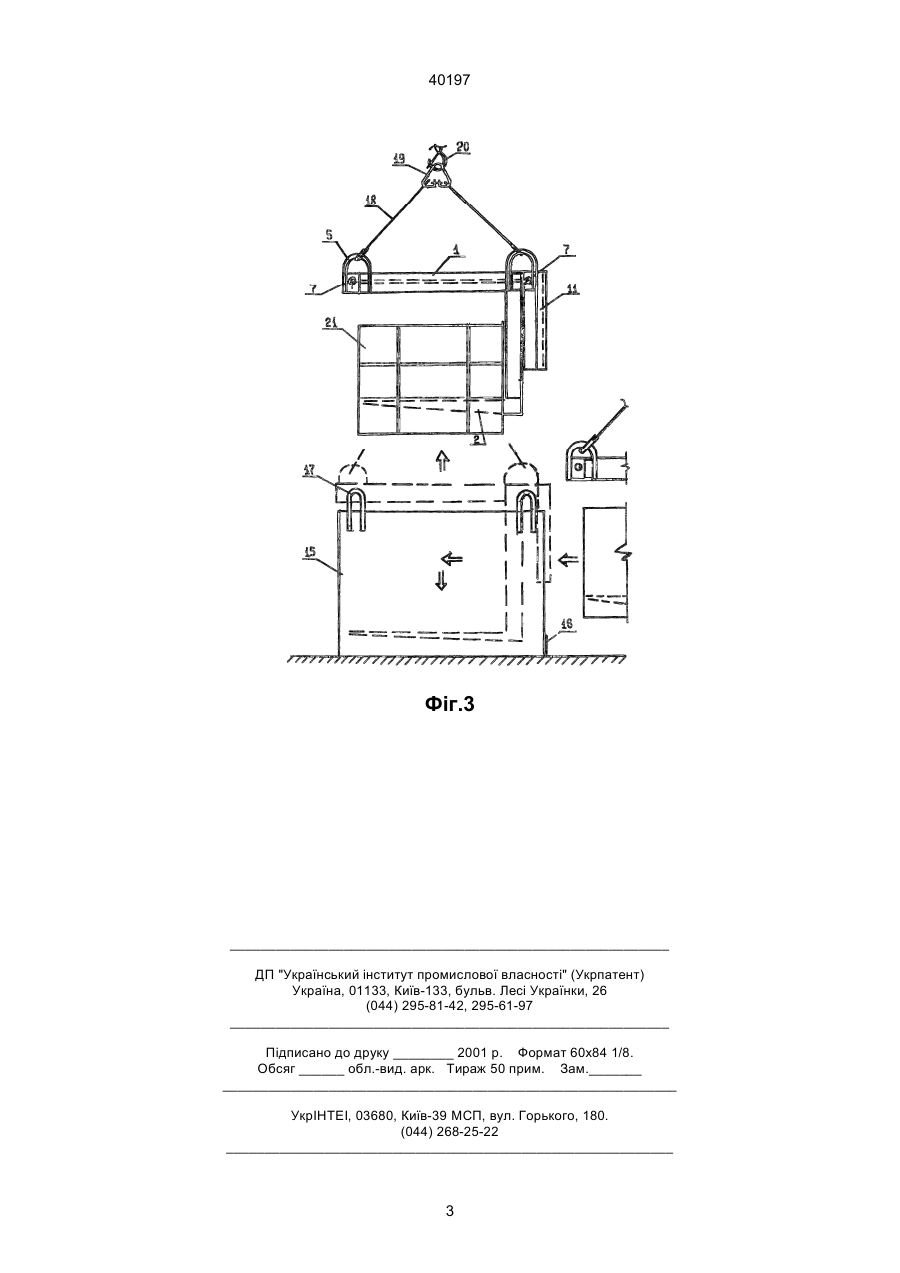

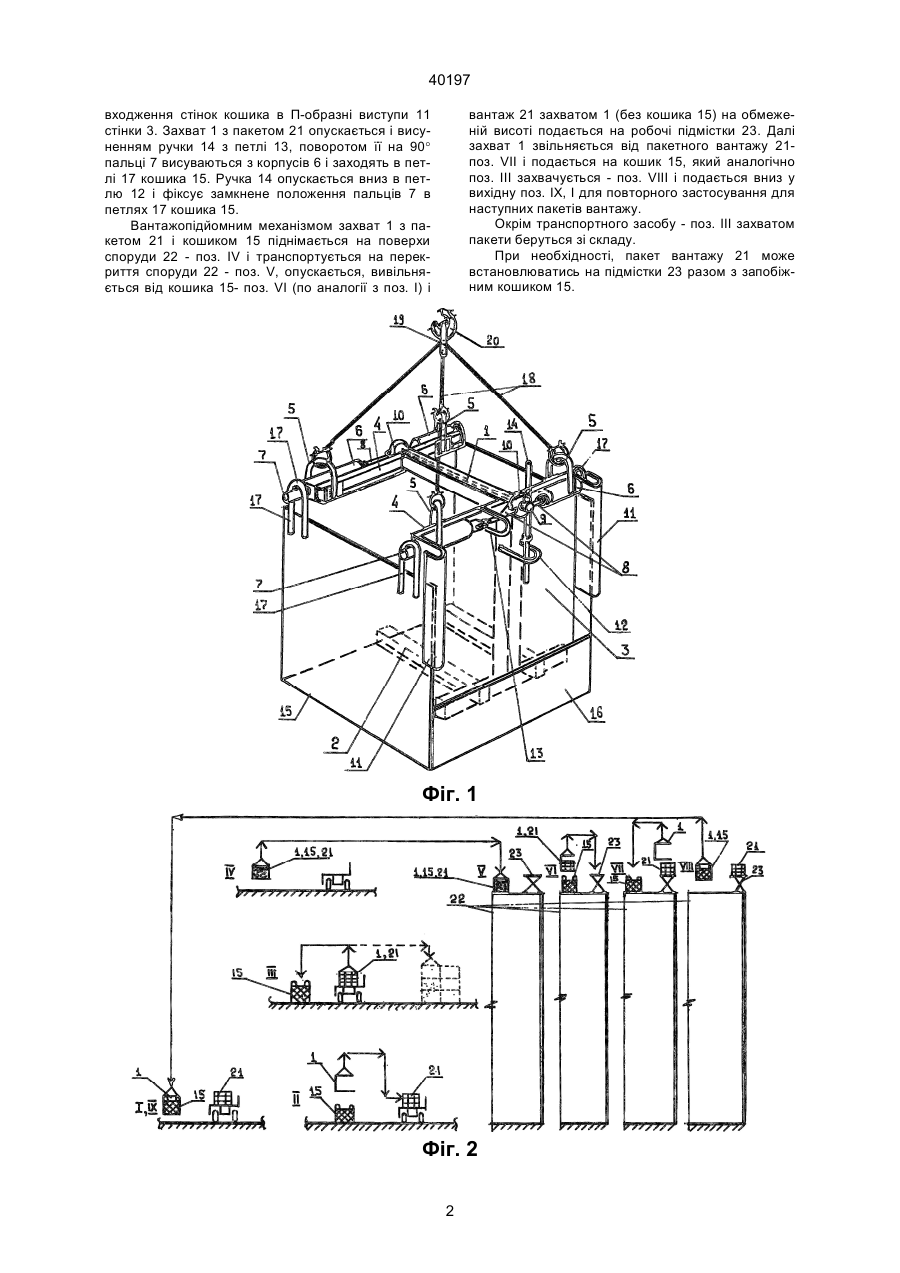

Захват для дрібноштучних пакетів, який містить раму з закріпленими на ній огороджувальною стінкою, вантажозахватні петлі, підхватні штирі, який відрізняється тим, що до рами шарнірно приєднані висувні пальці, на які підвішується запобіжний кошик з різними за висотою стінками, при цьому огороджувальна стінка захвата забезпечена П-подібними виступами. (19) (21) 2000095578 (22) 29.09.2000 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Коломієць Володимир Михайлович (73) Коломієць Володимир Михайлович, UA 40197 входження стінок кошика в П-образні виступи 11 стінки 3. Захват 1 з пакетом 21 опускається і висуненням ручки 14 з петлі 13, поворотом її на 90° пальці 7 висуваються з корпусів 6 і заходять в петлі 17 кошика 15. Ручка 14 опускається вниз в петлю 12 і фіксує замкнене положення пальців 7 в петлях 17 кошика 15. Вантажопідйомним механізмом захват 1 з пакетом 21 і кошиком 15 піднімається на поверхи споруди 22 - поз. IV і транспортується на перекриття споруди 22 - поз. V, опускається, вивільняється від кошика 15- поз. VI (по аналогії з поз. І) і вантаж 21 захватом 1 (без кошика 15) на обмеженій висоті подається на робочі підмістки 23. Далі захват 1 звільняється від пакетного вантажу 21поз. VII і подається на кошик 15, який аналогічно поз. III захвачується - поз. VIII і подається вниз у вихідну поз. IX, І для повторного застосування для наступних пакетів вантажу. Окрім транспортного засобу - поз. ІІІ захватом пакети беруться зі складу. При необхідності, пакет вантажу 21 може встановлюватись на підмістки 23 разом з запобіжним кошиком 15. Фіг. 1 Фіг. 2 2 40197 Фіг.3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюGripping device for small-piece packets
Автори англійськоюKolomiiets Volodymyr Mykhailovych
Назва патенту російськоюЗахват для мелкоштучных пакетов
Автори російськоюКоломиец Владимир Михайлович
МПК / Мітки
МПК: B66C 1/22
Мітки: захват, пакетів, дрібноштучних
