Спосіб картового намиву огороджувальних дамб хвостосховища

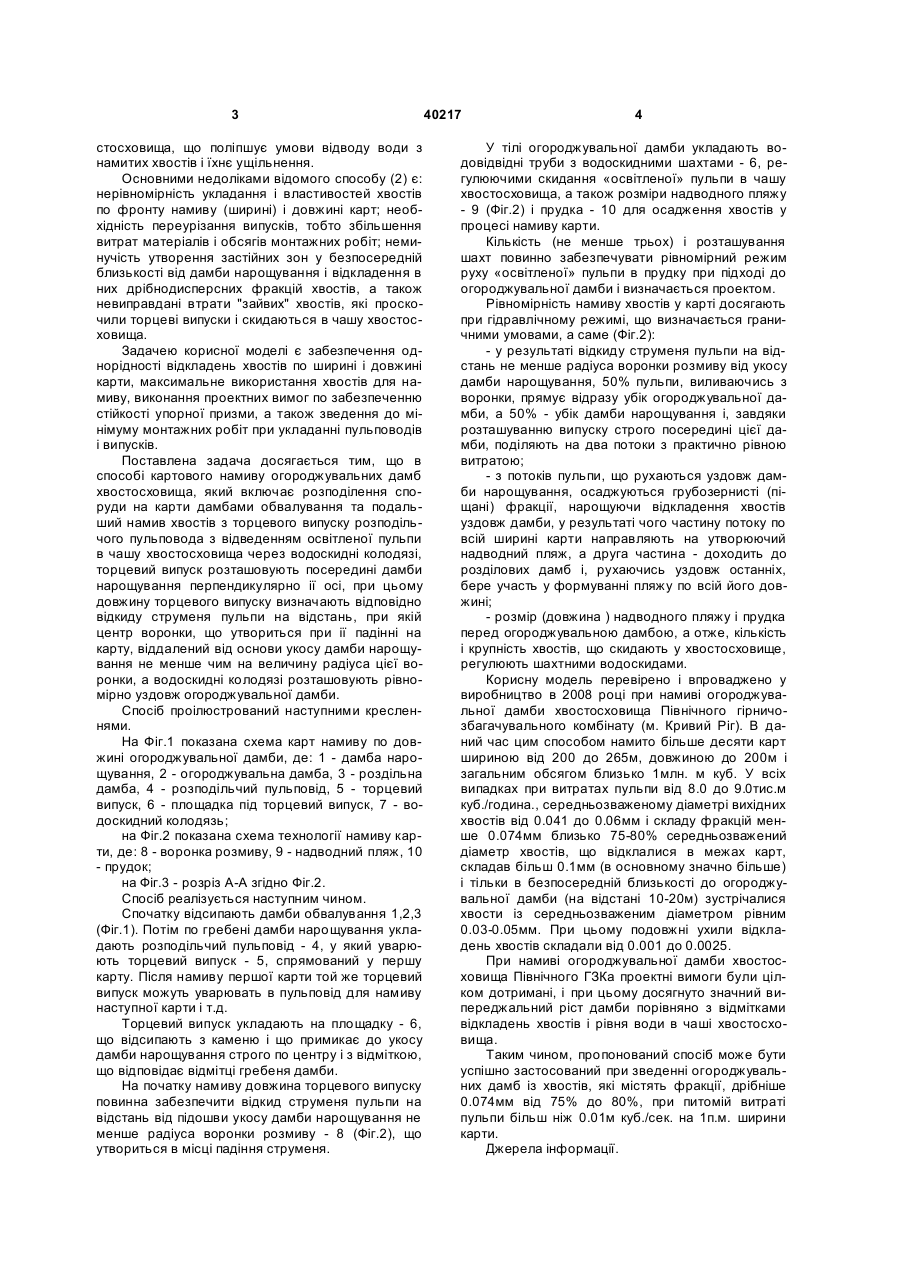

Спосіб картового намиву огороджувальних дамб хвостосховища, що включає розподіл споруди на карти дамбами обвалування і подальший намив хвостів з торцевого випуску розподільчого пульповоду з відводом освітленої води в чашу 3 стосховища, що поліпшує умови відводу води з намитих хвостів і їхнє ущільнення. Основними недоліками відомого способу (2) є: нерівномірність укладання і властивостей хвостів по фронту намиву (ширині) і довжині карт; необхідність переурізання випусків, тобто збільшення витрат матеріалів і обсягів монтажних робіт; неминучість утворення застійних зон у безпосередній близькості від дамби нарощування і відкладення в них дрібнодисперсних фракцій хвостів, а також невиправдані втрати "зайвих" хвостів, які проскочили торцеві випуски і скидаються в чашу хвостосховища. Задачею корисної моделі є забезпечення однорідності відкладень хвостів по ширині і довжині карти, максимальне використання хвостів для намиву, виконання проектних вимог по забезпеченню стійкості упорної призми, а також зведення до мінімуму монтажних робіт при укладанні пульповодів і випусків. Поставлена задача досягається тим, що в способі картового намиву огороджувальних дамб хвостосховища, який включає розподілення споруди на карти дамбами обвалування та подальший намив хвостів з торцевого випуску розподільчого пульповода з відведенням освітленої пульпи в чашу хвостосховища через водоскидні колодязі, торцевий випуск розташовують посередині дамби нарощування перпендикулярно ії осі, при цьому довжину торцевого випуску визначають відповідно відкиду струменя пульпи на відстань, при якій центр воронки, що утвориться при ії падінні на карту, віддалений від основи укосу дамби нарощування не менше чим на величину радіуса цієї воронки, а водоскидні колодязі розташовують рівномірно уздовж огороджувальної дамби. Спосіб проілюстрований наступними кресленнями. На Фіг.1 показана схема карт намиву по довжині огороджувальної дамби, де: 1 - дамба нарощування, 2 - огороджувальна дамба, 3 - роздільна дамба, 4 - розподільчий пульповід, 5 - торцевий випуск, 6 - площадка під торцевий випуск, 7 - водоскидний колодязь; на Фіг.2 показана схема технології намиву карти, де: 8 - воронка розмиву, 9 - надводний пляж, 10 - прудок; на Фіг.3 - розріз А-А згідно Фіг.2. Спосіб реалізується наступним чином. Спочатку відсипають дамби обвалування 1,2,3 (Фіг.1). Потім по гребені дамби нарощування укладають розподільчий пульповід - 4, у який уварюють торцевий випуск - 5, спрямований у першу карту. Після намиву першої карти той же торцевий випуск можуть уварювать в пульповід для намиву наступної карти і т.д. Торцевий випуск укладають на площадку - 6, що відсипають з каменю і що примикає до укосу дамби нарощування строго по центру і з відміткою, що відповідає відмітці гребеня дамби. На початку намиву довжина торцевого випуску повинна забезпечити відкид струменя пульпи на відстань від підошви укосу дамби нарощування не менше радіуса воронки розмиву - 8 (Фіг.2), що утвориться в місці падіння струменя. 40217 4 У тілі огороджувальної дамби укладають водовідвідні труби з водоскидними шахтами - 6, регулюючими скидання «освітленої» пульпи в чашу хвостосховища, а також розміри надводного пляжу - 9 (Фіг.2) і прудка - 10 для осадження хвостів у процесі намиву карти. Кількість (не менше трьох) і розташування шахт повинно забезпечувати рівномірний режим руху «освітленої» пульпи в прудку при підході до огороджувальної дамби і визначається проектом. Рівномірність намиву хвостів у карті досягають при гідравлічному режимі, що визначається граничними умовами, а саме (Фіг.2): - у результаті відкиду струменя пульпи на відстань не менше радіуса воронки розмиву від укосу дамби нарощування, 50% пульпи, виливаючись з воронки, прямує відразу убік огороджувальної дамби, а 50% - убік дамби нарощування і, завдяки розташуванню випуску строго посередині цієї дамби, поділяють на два потоки з практично рівною витратою; - з потоків пульпи, що рухаються уздовж дамби нарощування, осаджуються грубозернисті (піщані) фракції, нарощуючи відкладення хвостів уздовж дамби, у результаті чого частину потоку по всій ширині карти направляють на утворюючий надводний пляж, а друга частина - доходить до розділових дамб і, рухаючись уздовж останніх, бере участь у формуванні пляжу по всій його довжині; - розмір (довжина ) надводного пляжу і прудка перед огороджувальною дамбою, а отже, кількість і крупність хвостів, що скидають у хвостосховище, регулюють шахтними водоскидами. Корисну модель перевірено і впроваджено у виробництво в 2008 році при намиві огороджувальної дамби хвостосховища Північного гірничозбагачувального комбінату (м. Кривий Ріг). В даний час цим способом намито більше десяти карт шириною від 200 до 265м, довжиною до 200м і загальним обсягом близько 1млн. м куб. У всіх випадках при витратах пульпи від 8.0 до 9.0тис.м куб./година., середньозваженому діаметрі вихідних хвостів від 0.041 до 0.06мм і складу фракцій менше 0.074мм близько 75-80% середньозважений діаметр хвостів, що відклалися в межах карт, складав більш 0.1мм (в основному значно більше) і тільки в безпосередній близькості до огороджувальної дамби (на відстані 10-20м) зустрічалися хвости із середньозваженим діаметром рівним 0.03-0.05мм. При цьому подовжні ухили відкладень хвостів складали від 0.001 до 0.0025. При намиві огороджувальної дамби хвостосховища Північного ГЗКа проектні вимоги були цілком дотримані, і при цьому досягнуто значний випереджальний ріст дамби порівняно з відмітками відкладень хвостів і рівня води в чаші хвостосховища. Таким чином, пропонований спосіб може бути успішно застосований при зведенні огороджувальних дамб із хвостів, які містять фракції, дрібніше 0.074мм від 75% до 80%, при питомій витраті пульпи більш ніж 0.01м куб./сек. на 1п.м. ширини карти. Джерела інформації. 5 40217 1. В.А. Мелентьев и др. Намывные гидротехнические сооружения. "Энергия". МЛ 973г. 2. Временные указания по технологии возведения намывных хвостохранилищ горнообогати Комп’ютерна верстка Л.Литвиненко 6 тельных комбинатов. (РСН 275-75). Госстрой УССР. Киев, 1975г. (прототип). 3. A.c. СССР N866032, Мки Е02В7/06, 1980г. 4 A.c. СССР №1139794, Мки Е02В7/06, 1983г. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
