Водозливний пристрій для відведення просвітленої води з карти намиву

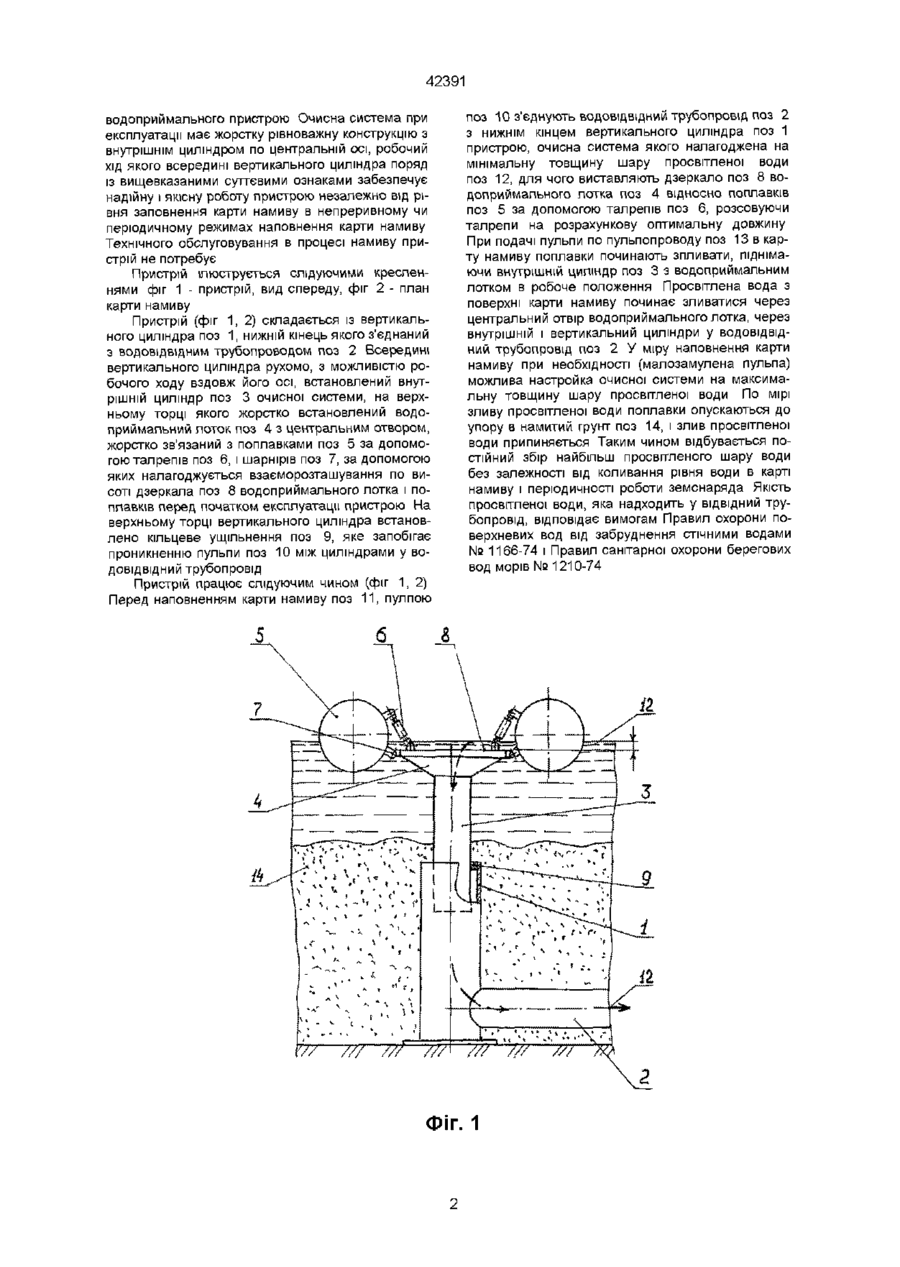

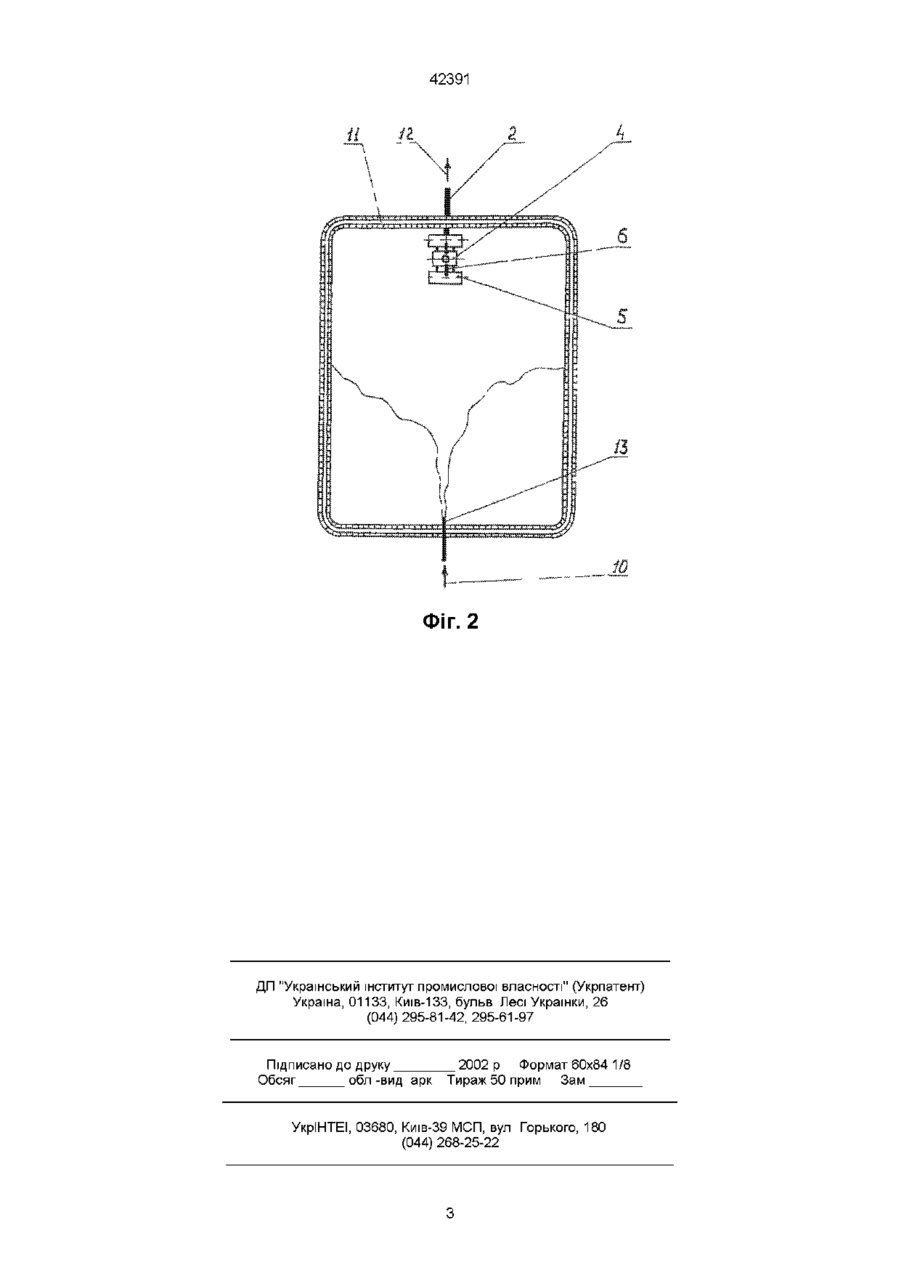

Водозливний пристрій для відведення просвітленої води з карти намиву, який включає вертикальний циліндр, нижній кінець якого з'єднаний з Винахід відноситься до гідротехнічного будівництва, а саме до водозливних пристроїв для відведення води із карти намиву Відомо "ВОДОЗЛИВНИЙ пристрій", ас №1640274, МПК Е02В7/06, автори Демиденко Л Я , Дроздов В В , Кравченко Є В , публ 07 04 1991, бюл № 13 Даний пристрій має плаваючу очисну систему, зв'язану із ВОДОВІДВІДНОЮ системою Дана конструкція не забезпечує злив просвітленої води в періодичному режимі роботи земснаряда і не надійна, так як не регулюється на товщину шару зливаємої води Відомий "Пристрій для очищення води при намиві споруд", а с № 1709000, МПК Е02В7/02, автори Єпачинцев Г А , Жолнерович В Г , Пантелеев В Г, Чистяков А Г , публ ЗО 01 1992, бюл № 4 Даний пристрій має вертикальний циліндр, нижній кінець якого з'єднаний із ВОДОВІДВІДНИМ трубопроводом, встановлену на вертикальному циліндрі з можливістю переміщення вздовж його осі очисну систему з поплавками Даний пристрій складний у виготовленні, так як очисна система має тросову передачу, водопроникну перегородку, екрани, перфорацію на вертикальному циліндрі До того ж, даний пристрій складний в експлуатації, так як в карті намиву встановлюється батарея очисних систем, які послідовно включаються в роботу, причому кожна із них періодично потребує індивідуальної очистки Задачею даного пристрою "Водозливний пристрій для відведення просвітленої води з карти намиву" являється шляхом виконання очисної системи у вигляді водоприймального лотка, з'єднаного з поплавками з можливістю регулювання положення його дзеркала відносно поплавків по висоті, і жорстко з'єднаного з верхнім кінцем внутрішнього ВОДОВІДВІДНИМ трубопроводом, встановлену на ве ртикальному циліндрі з можливістю переміщення вздовж його осі очисну систему з поплавками, який відрізняється тим, що очисна система складається із водоприймального лотка, з'єднаного з поплавками із можливістю регулювання положення його дзеркала відносно поплавків по висоті і жорстко з'єднаного з верхнім кінцем внутрішнього циліндра, нижній кінець якого рухомо вставлений у вертикальному циліндрі циліндра, який рухомо встановлений своїм нижнім кінцем у вертикальний циліндр, - забезпечити надійний і якісний ВІДВІД просвітленої води при одночасному покращанні експлуатаційних характеристик пристрою і спрощенні його конструкції Суть пристрою міститься в слідуючому Пристрій включає вертикальний циліндр, нижній кінець якого з'єднаний з ВОДОВІДВІДНИМ трубопроводом, встановлену на вертикальному циліндрі з можливістю переміщення вздовж його осі очисну систему з поплавками, - що відомо Слідуючи суттєві ознаки являються новими Очисна система даного пристрою складається із водоприймального лотка, облаштованого поплавками з можливістю регулювання їх по висоті пристрою відносно дзеркала водоприймального лотка, який в свою чергу жорстко зв'язаний з верхнім кінцем внутрішнього циліндра, рухомо встановленого своїм нижнім кінцем у вертикальний циліндр Слідуюче відомо Регулювання положення поплавків відносно дзеркала водоприймального лотка здійснюється при допомозі талрепів (Анурєв В І Довідник конструктора машинобудівника Т 1 - М Машинобудування, 1970 С 659) В результаті застосування даного пристрою забезпечується ВІДВІД найбільш просвітленої води з карти намиву Це досягається зливом шару води постійної товщини, що забезпечується взаєморозташуванням поплавків і дзеркала водоприймального лотка очисної системи 3 цією ж метою поплавки виконують функцію упорів для припинення подачі просвітленої води при упорі їх в намитий грунт Регулювання товщини шару зливаємої води перед початком експлуатації пристрою з урахуванням її просвітленості здійснюється зміною взаєморозташування по висоті поплавків і дзеркала со 42391 водоприймального пристрою Очисна система при експлуатації має жорстку рівноважну конструкцію з внутрішнім циліндром по центральній осі, робочий хід якого всередині вертикального циліндра поряд із вищевказаними суттєвими ознаками забезпечує надійну і якісну роботу пристрою незалежно від рівня заповнення карти намиву в непреривному чи періодичному режимах наповнення карти намиву Технічного обслуговування в процесі намиву пристрій не потребує Пристрій ілюструється слідуючими кресленнями фіг 1 - пристрій, вид спереду, фіг 2 - план карти намиву Пристрій (фіг 1, 2) складається із вертикального циліндра поз 1, нижній кінець якого з'єднаний з ВОДОВІДВІДНИМ трубопроводом поз 2 Всередині вертикального циліндра рухомо, з можливістю робочого ходу вздовж його осі, встановлений внутрішній циліндр поз 3 очисної системи, на верхньому торці якого жорстко встановлений водоприймальний лоток поз 4 з центральним отвором, жорстко зв'язаний з поплавками поз 5 за допомогою талрепів поз 6, і шарнірів поз 7, за допомогою яких налагоджується взаєморозташування по висоті дзеркала поз 8 водоприймального лотка і поплавків перед початком експлуатації пристрою На верхньому торці вертикального циліндра встановлено кільцеве ущільнення поз 9, яке запобігає проникненню пульпи поз 10 між циліндрами у ВОДОВІДВІДНИЙ трубопровід поз 10 з'єднують ВОДОВІДВІДНИЙ трубопровід поз 2 з нижнім кінцем вертикального циліндра поз 1 пристрою, очисна система якого налагоджена на мінімальну товщину шару просвітленої води поз 12, для чого виставляють дзеркало поз 8 водоприймального лотка поз 4 відносно поплавків поз 5 за допомогою талрепів поз 6, розсовуючи талрепи на розрахункову оптимальну довжину При подачі пульпи по пульпопроводу поз 13 в карту намиву поплавки починають зпливати, піднімаючи внутрішній циліндр поз 3 з водоприймальним лотком в робоче положення Просвітлена вода з поверхні карти намиву починає зливатися через центральний отвір водоприймального лотка, через внутрішній і вертикальний циліндри у ВОДОВІДВІДНИЙ трубопровід поз 2 У міру наповнення карти намиву при необхідності (малозамулена пульпа) можлива настройка очисної системи на максимальну товщину шару просвітленої води По мірі зливу просвітленої води поплавки опускаються до упору в намитий грунт поз 14, і злив просвітленої води припиняється Таким чином відбувається постійний збір найбільш просвітленого шару води без залежності від коливання рівня води в карті намиву і періодичності роботи земснаряда Якість просвітленої води, яка надходить у ВІДВІДНИЙ трубопровід, відповідає вимогам Правил охорони поверхневих вод від забруднення стічними водами № 1166-74 і Правил санітарної охорони берегових вод морів № 1210-74 Пристрій працює слідуючим чином (фіг 1, 2) Перед наповненням карти намиву поз 11, пулпою й Y77 77/ /// ФІГ. 1 42391 Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
