Багатофункціональний пристрій для ультразвукової терапії

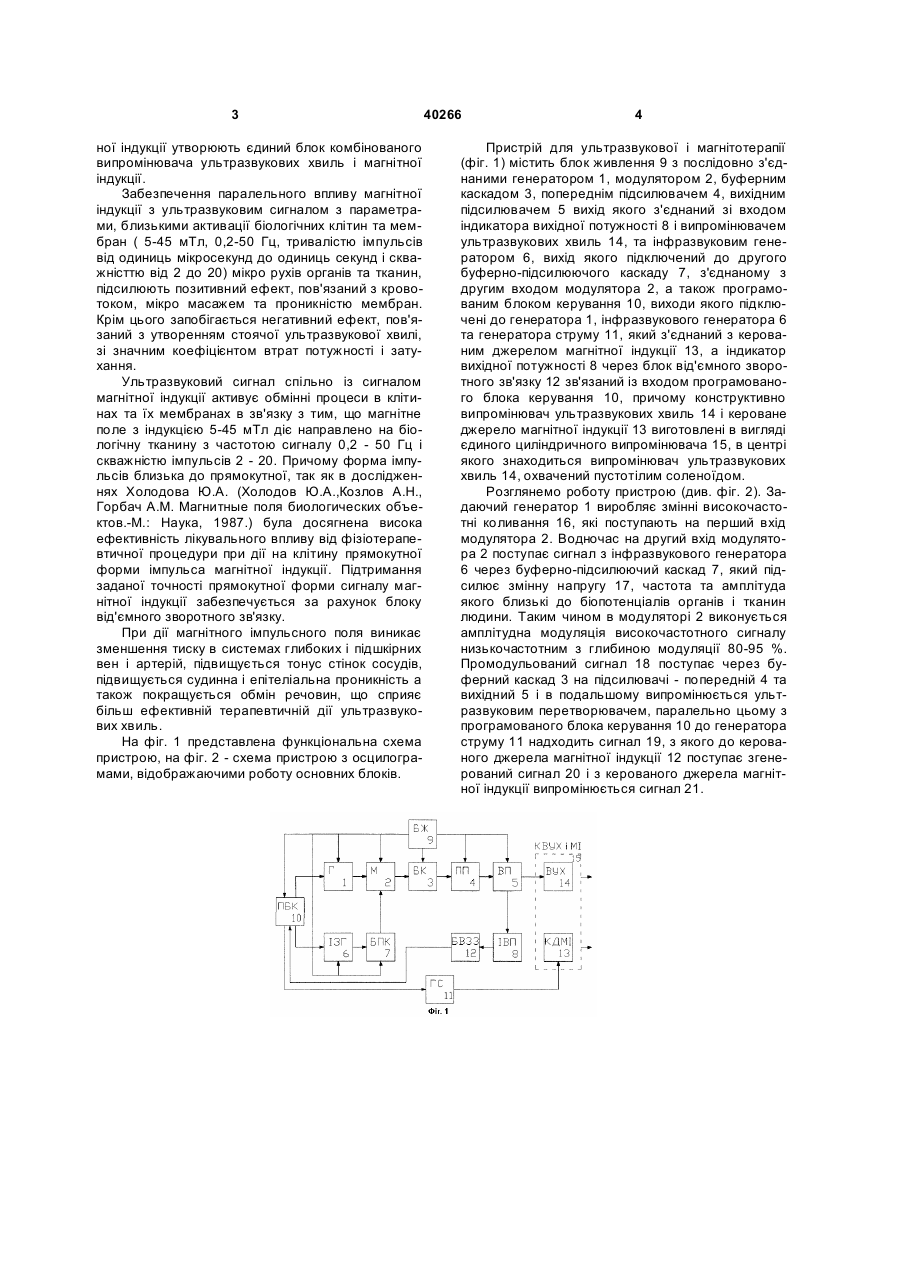

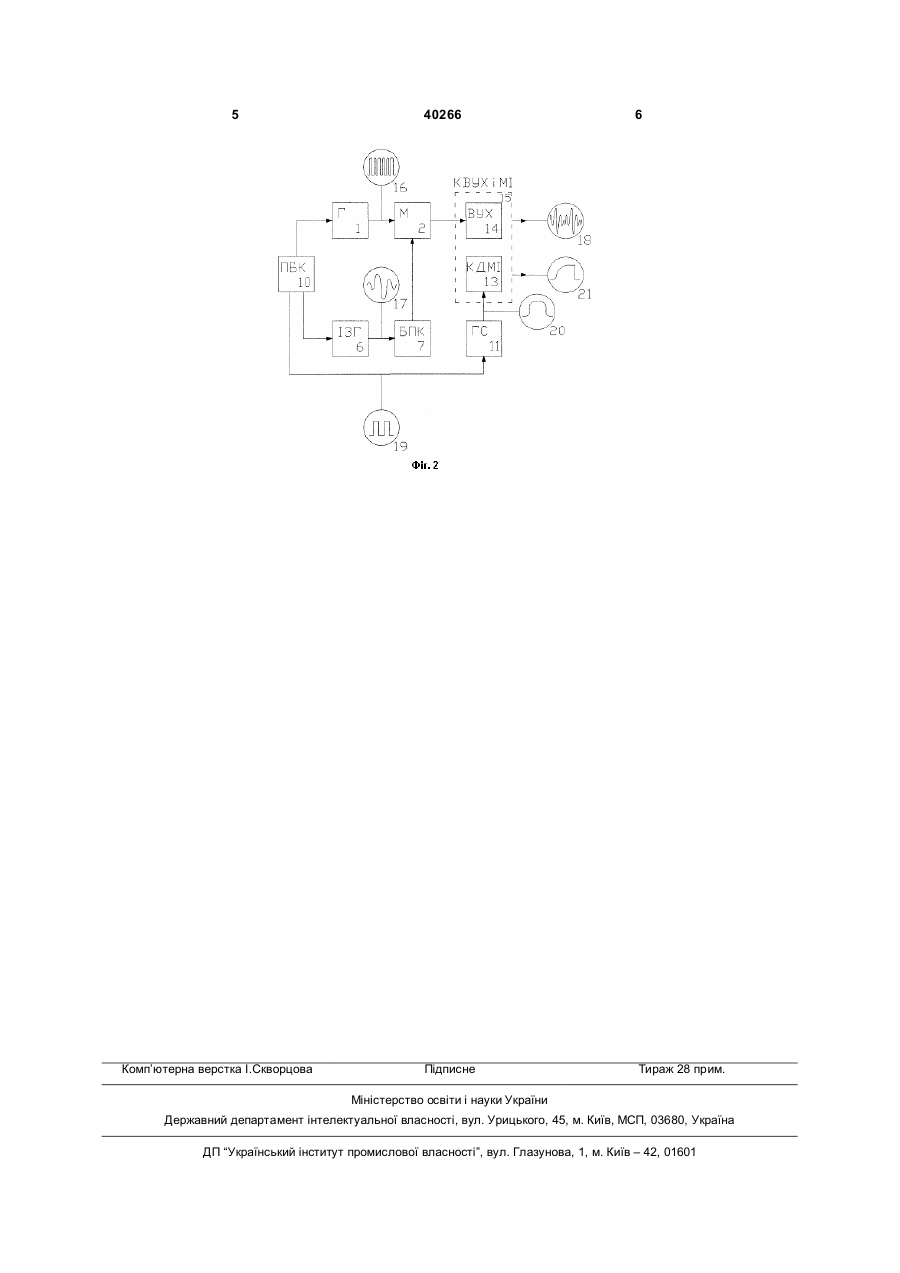

Багатофункціональний пристрій для ультразвукової терапії, що містить блок живлення з послідовно з'єднаними генератором, модулятором, буферним каскадом, попереднім підсилювачем, вихідним підсилювачем, вихід якого з'єднаний із входом індикатора вихідної потужності і випромінювачем ультразвукових хвиль, та інфразвуковим генератором, вихід якого підключений до буфернопідсилюючого каскаду, з'єднаного з другим входом 3 ної індукції утворюють єдиний блок комбінованого випромінювача ультразвукових хвиль і магнітної індукції. Забезпечення паралельного впливу магнітної індукції з ультразвуковим сигналом з параметрами, близькими активації біологічних клітин та мембран ( 5-45 мТл, 0,2-50 Гц, тривалістю імпульсів від одиниць мікросекунд до одиниць секунд і скважністтю від 2 до 20) мікро рухів органів та тканин, підсилюють позитивний ефект, пов'язаний з кровотоком, мікро масажем та проникністю мембран. Крім цього запобігається негативний ефект, пов'язаний з утворенням стоячої ультразвукової хвилі, зі значним коефіцієнтом втрат потужності і затухання. Ультразвуковий сигнал спільно із сигналом магнітної індукції активує обмінні процеси в клітинах та їх мембранах в зв'язку з тим, що магнітне поле з індукцією 5-45 мТл діє направлено на біологічну тканину з частотою сигналу 0,2 - 50 Гц і скважністю імпульсів 2 - 20. Причому форма імпульсів близька до прямокутної, так як в дослідженнях Холодова Ю.А. (Холодов Ю.А.,Козлов А.Н., Горбач A.M. Магнитные поля биологических объектов.-М.: Наука, 1987.) була досягнена висока ефективність лікувального впливу від фізіотерапевтичної процедури при дії на клітину прямокутної форми імпульса магнітної індукції. Підтримання заданої точності прямокутної форми сигналу магнітної індукції забезпечується за рахунок блоку від'ємного зворотного зв'язку. При дії магнітного імпульсного поля виникає зменшення тиску в системах глибоких і підшкірних вен і артерій, підвищується тонус стінок сосудів, підвищується судинна і епітеліальна проникність а також покращується обмін речовин, що сприяє більш ефективній терапевтичній дії ультразвукових хвиль. На фіг. 1 представлена функціональна схема пристрою, на фіг. 2 - схема пристрою з осцилограмами, відображаючими роботу основних блоків. 40266 4 Пристрій для ультразвукової і магнітoтерапії (фіг. 1) містить блок живлення 9 з послідовно з'єднаними генератором 1, модулятором 2, буферним каскадом 3, попереднім підсилювачем 4, вихідним підсилювачем 5 вихід якого з'єднаний зі входом індикатора вихідної потужності 8 і випромінювачем ультразвукових хвиль 14, та інфразвуковим генератором 6, вихід якого підключений до другого буферно-підсилюючого каскаду 7, з'єднаному з другим входом модулятора 2, а також програмованим блоком керування 10, виходи якого підключені до генератора 1, інфразвукового генератора 6 та генератора струму 11, який з'єднаний з керованим джерелом магнітної індукції 13, а індикатор вихідної потужності 8 через блок від'ємного зворотного зв'язку 12 зв'язаний із входом програмованого блока керування 10, причому конструктивно випромінювач ультразвукових хвиль 14 і кероване джерело магнітної індукції 13 виготовлені в вигляді єдиного циліндричного випромінювача 15, в центрі якого знаходиться випромінювач ультразвукових хвиль 14, охвачений пустотілим соленоїдом. Розглянемо роботу пристрою (див. фіг. 2). Задаючий генератор 1 виробляє змінні високочастотні коливання 16, які поступають на перший вхід модулятора 2. Водночас на другий вхід модулятора 2 поступає сигнал з інфразвукового генератора 6 через буферно-підсилюючий каскад 7, який підсилює змінну напругу 17, частота та амплітуда якого близькі до біопотенціалів органів і тканин людини. Таким чином в модуляторі 2 виконується амплітудна модуляція високочастотного сигналу низькочастотним з глибиною модуляції 80-95 %. Промодульований сигнал 18 поступає через буферний каскад 3 на підсилювачі - попередній 4 та вихідний 5 і в подальшому випромінюється ультразвуковим перетворювачем, паралельно цьому з програмованого блока керування 10 до генератора струму 11 надходить сигнал 19, з якого до керованого джерела магнітної індукції 12 поступає згенерований сигнал 20 і з керованого джерела магнітної індукції випромінюється сигнал 21. 5 Комп’ютерна верстка І.Скворцова 40266 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
