Комп’ютеризоване пристосування для заміру конструктивних параметрів деталей типу “тіла оберту”

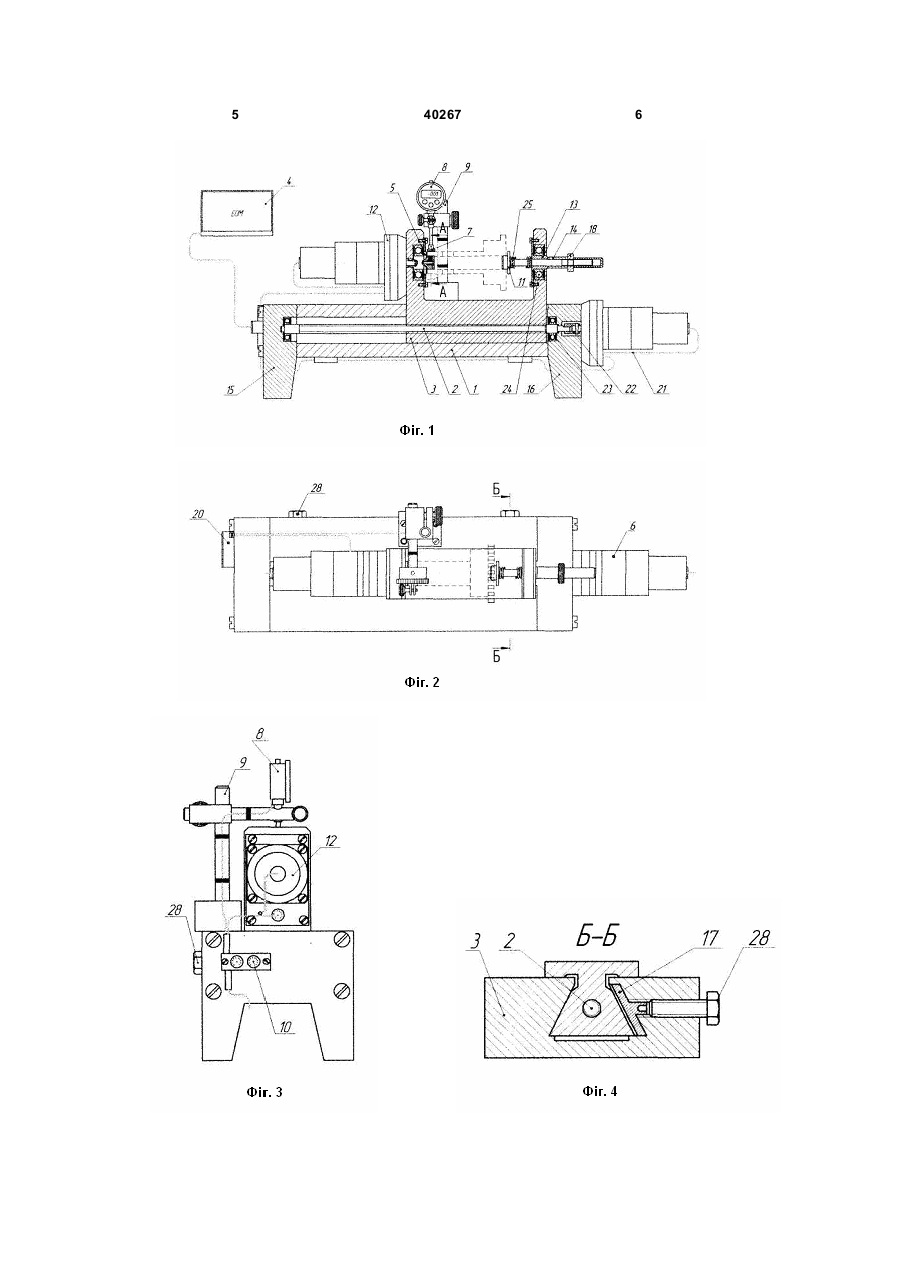

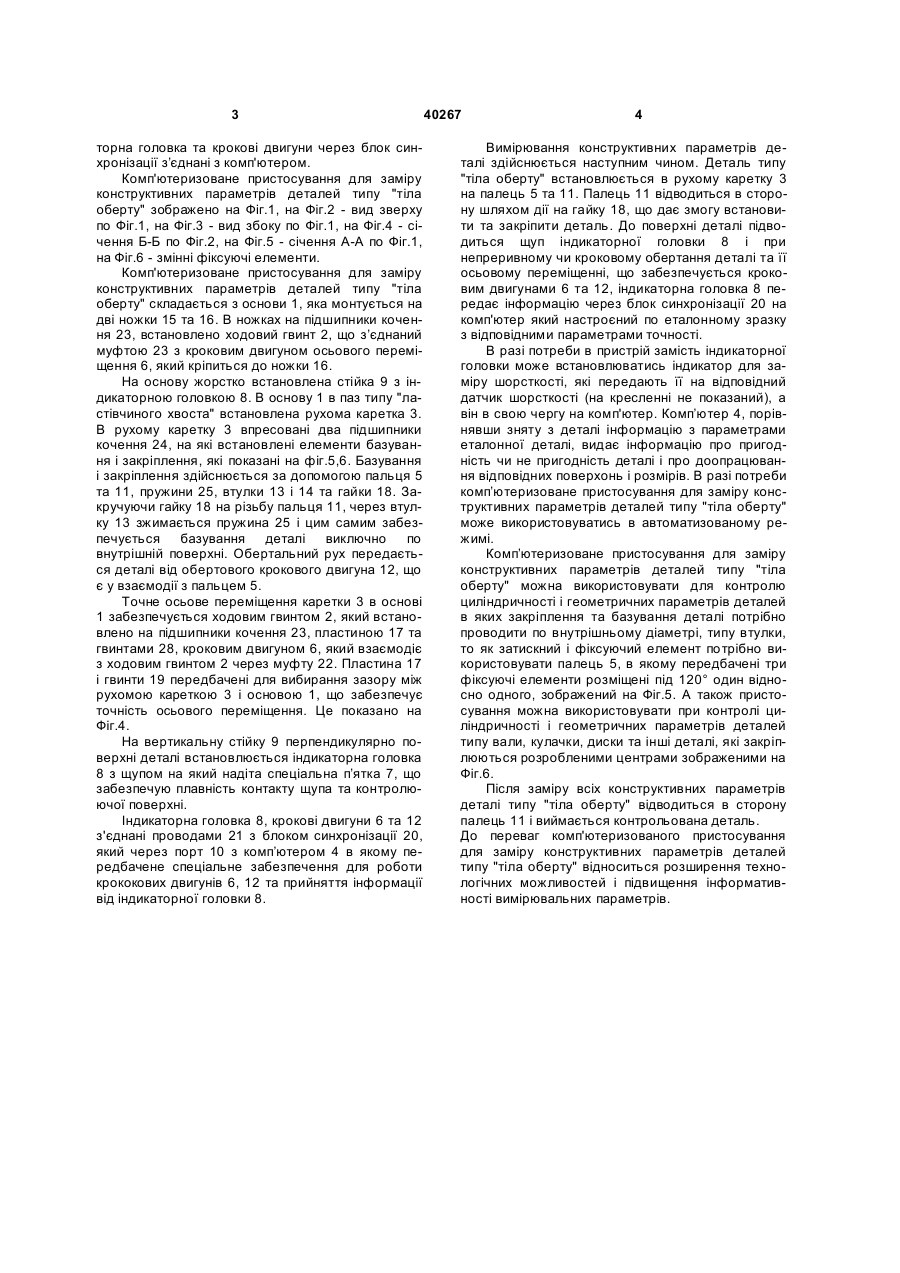

Комп'ютеризоване пристосування для заміру конструктивних параметрів деталей типу "тіла оберту", що містить основу, на якій жорстко закріплена вертикальна стійка, на якій встановлена 3 торна головка та крокові двигуни через блок синхронізації з’єднані з комп'ютером. Комп'ютеризоване пристосування для заміру конструктивних параметрів деталей типу "тіла оберту" зображено на Фіг.1, на Фіг.2 - вид зверху по Фіг.1, на Фіг.3 - вид збоку по Фіг.1, на Фіг.4 - січення Б-Б по Фіг.2, на Фіг.5 - січення А-А по Фіг.1, на Фіг.6 - змінні фіксуючі елементи. Комп'ютеризоване пристосування для заміру конструктивних параметрів деталей типу "тіла оберту" складається з основи 1, яка монтується на дві ножки 15 та 16. В ножках на підшипники кочення 23, встановлено ходовий гвинт 2, що з’єднаний муфтою 23 з кроковим двигуном осьового переміщення 6, який кріпиться до ножки 16. На основу жорстко встановлена стійка 9 з індикаторною головкою 8. В основу 1 в паз типу "ластівчиного хвоста" встановлена рухома каретка 3. В рухому каретку 3 впресовані два підшипники кочення 24, на які встановлені елементи базування і закріплення, які показані на фіг.5,6. Базування і закріплення здійснюється за допомогою пальця 5 та 11, пружини 25, втулки 13 і 14 та гайки 18. Закручуючи гайку 18 на різьбу пальця 11, через втулку 13 зжимається пружина 25 і цим самим забезпечується базування деталі виключно по внутрішній поверхні. Обертальний рух передається деталі від обертового крокового двигуна 12, що є у взаємодії з пальцем 5. Точне осьове переміщення каретки 3 в основі 1 забезпечується ходовим гвинтом 2, який встановлено на підшипники кочення 23, пластиною 17 та гвинтами 28, кроковим двигуном 6, який взаємодіє з ходовим гвинтом 2 через муфту 22. Пластина 17 і гвинти 19 передбачені для вибирання зазору між рухомою кареткою 3 і основою 1, що забезпечує точність осьового переміщення. Це показано на Фіг.4. На вертикальну стійку 9 перпендикулярно поверхні деталі встановлюється індикаторна головка 8 з щупом на який надіта спеціальна п’ятка 7, що забезпечую плавність контакту щупа та контролюючої поверхні. Індикаторна головка 8, крокові двигуни 6 та 12 з'єднані проводами 21 з блоком синхронізації 20, який через порт 10 з комп’ютером 4 в якому передбачене спеціальне забезпечення для роботи крококових двигунів 6, 12 та прийняття інформації від індикаторної головки 8. 40267 4 Вимірювання конструктивних параметрів деталі здійснюється наступним чином. Деталь типу "тіла оберту" встановлюється в рухому каретку 3 на палець 5 та 11. Палець 11 відводиться в сторону шляхом дії на гайку 18, що дає змогу встановити та закріпити деталь. До поверхні деталі підводиться щуп індикаторної головки 8 і при непреривному чи кроковому обертання деталі та її осьовому переміщенні, що забезпечується кроковим двигунами 6 та 12, індикаторна головка 8 передає інформацію через блок синхронізації 20 на комп'ютер який настроєний по еталонному зразку з відповідними параметрами точності. В разі потреби в пристрій замість індикаторної головки може встановлюватись індикатор для заміру шорсткості, які передають її на відповідний датчик шорсткості (на кресленні не показаний), а він в свою чергу на комп'ютер. Комп’ютер 4, порівнявши зняту з деталі інформацію з параметрами еталонної деталі, видає інформацію про пригодність чи не пригодність деталі і про доопрацювання відповідних поверхонь і розмірів. В разі потреби комп’ютеризоване пристосування для заміру конструктивних параметрів деталей типу "тіла оберту" може використовуватись в автоматизованому режимі. Комп’ютеризоване пристосування для заміру конструктивних параметрів деталей типу "тіла оберту" можна використовувати для контролю циліндричності і геометричних параметрів деталей в яких закріплення та базування деталі потрібно проводити по внутрішньому діаметрі, типу втулки, то як затискний і фіксуючий елемент потрібно використовувати палець 5, в якому передбачені три фіксуючі елементи розміщені під 120° один відносно одного, зображений на Фіг.5. А також пристосування можна використовувати при контролі циліндричності і геометричних параметрів деталей типу вали, кулачки, диски та інші деталі, які закріплюються розробленими центрами зображеними на Фіг.6. Після заміру всіх конструктивних параметрів деталі типу "тіла оберту" відводиться в сторону палець 11 і виймається контрольована деталь. До переваг комп'ютеризованого пристосування для заміру конструктивних параметрів деталей типу "тіла оберту" відноситься розширення технологічних можливостей і підвищення інформативності вимірювальних параметрів. 5 40267 6 7 Комп’ютерна верстка О. Рябко 40267 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
