Пристрій для дугового зварювання

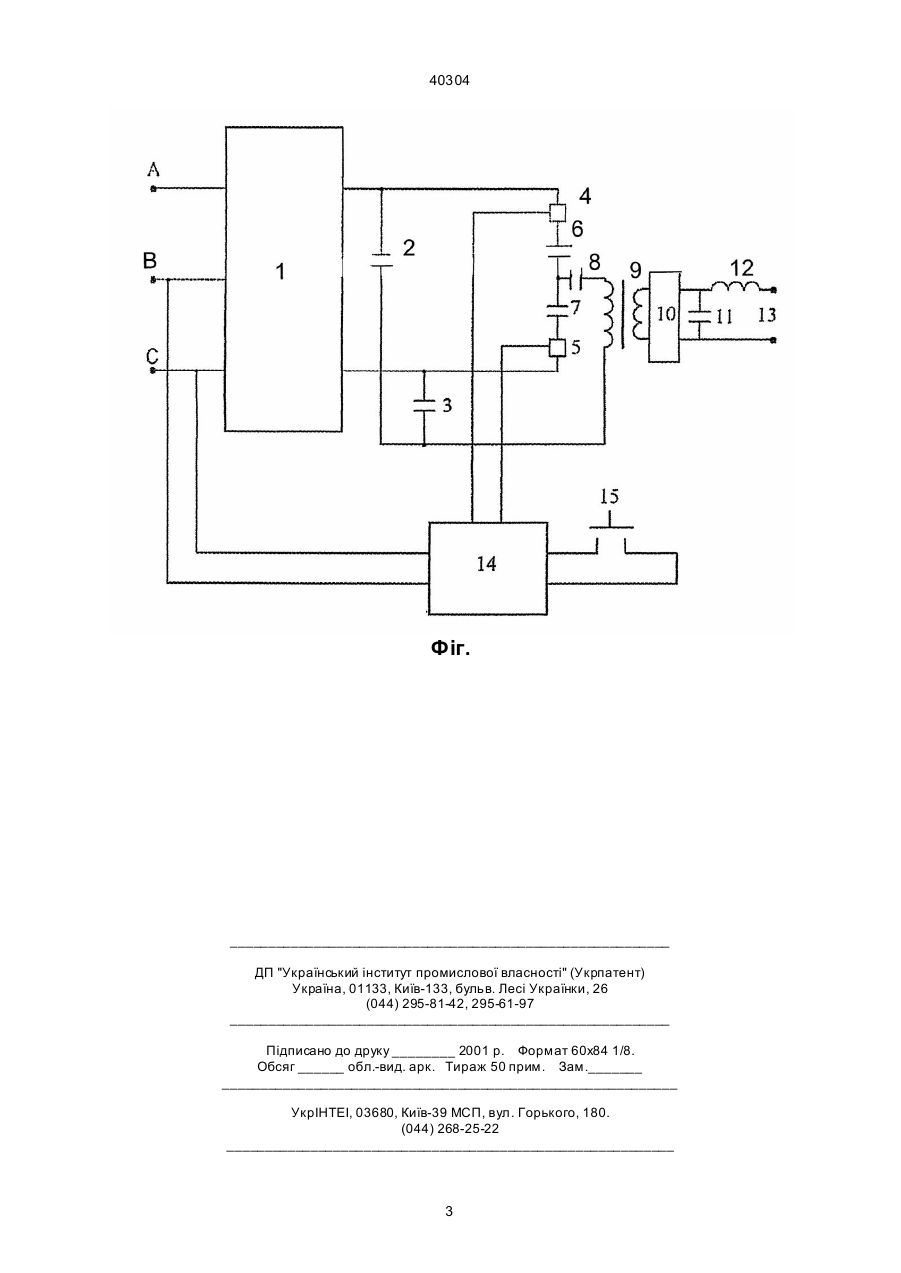

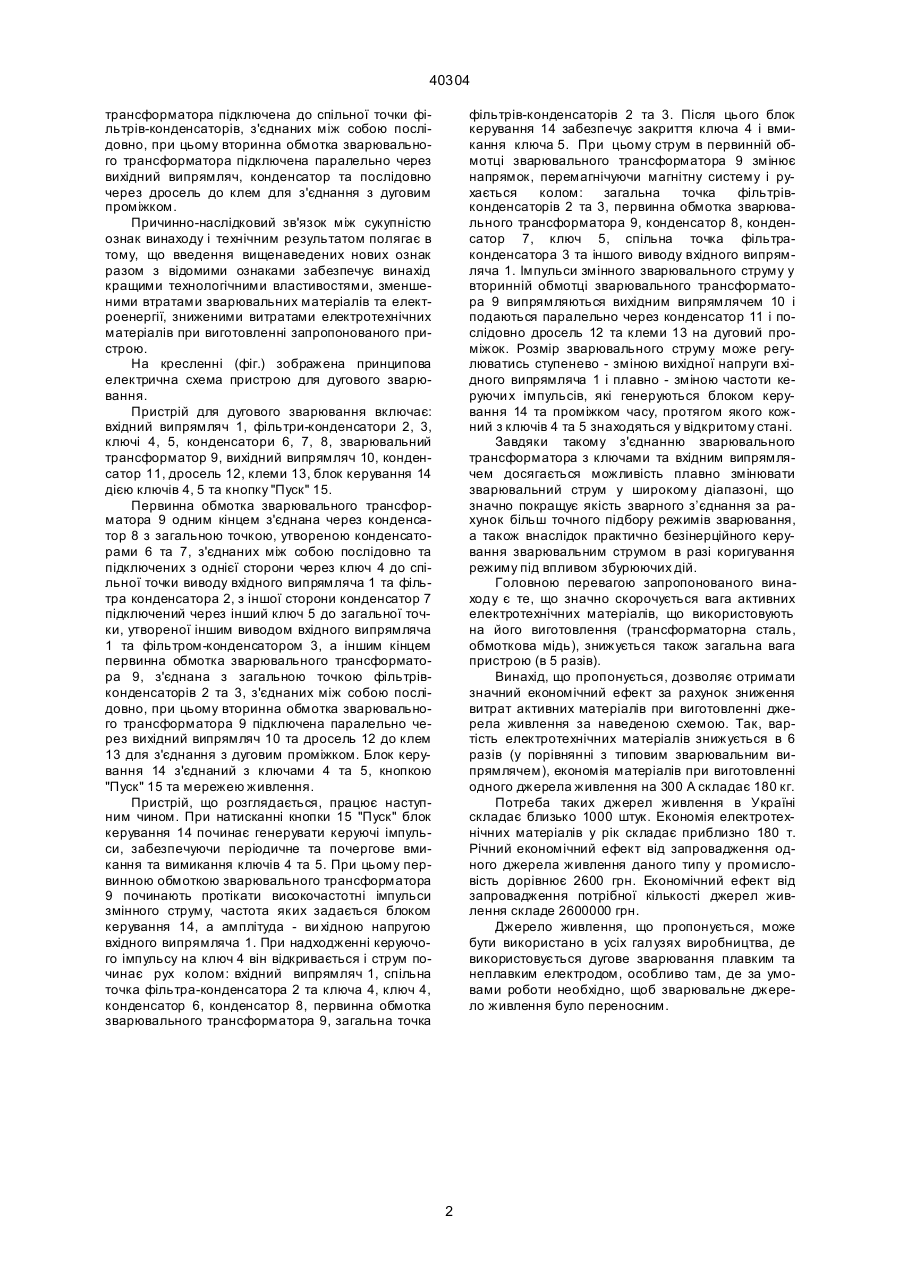

Пристрій для дугового зварювання, що містить вхідний випрямляч з входами для підключення до мережі живлення, фільтри-конденсатори, ключі, зварювальний трансформатор, конденсатори, вихідний випрямляч, дросель, клеми, який відрізняється тим, що одна сторона первинної обмотки зварювального трансформатора з'єднана 40304 трансформатора підключена до спільної точки фільтрів-конденсаторів, з'єднаних між собою послідовно, при цьому вторинна обмотка зварювального трансформатора підключена паралельно через вихідний випрямляч, конденсатор та послідовно через дросель до клем для з'єднання з дуговим проміжком. Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом полягає в тому, що введення вищенаведених нових ознак разом з відомими ознаками забезпечує винахід кращими технологічними властивостями, зменшеними втратами зварювальних матеріалів та електроенергії, зниженими витратами електротехнічних матеріалів при виготовленні запропонованого пристрою. На кресленні (фіг.) зображена принципова електрична схема пристрою для дугового зварювання. Пристрій для дугового зварювання включає: вхідний випрямляч 1, фільтри-конденсатори 2, 3, ключі 4, 5, конденсатори 6, 7, 8, зварювальний трансформатор 9, вихідний випрямляч 10, конденсатор 11, дросель 12, клеми 13, блок керування 14 дією ключів 4, 5 та кнопку "Пуск" 15. Первинна обмотка зварювального трансформатора 9 одним кінцем з'єднана через конденсатор 8 з загальною точкою, утвореною конденсаторами 6 та 7, з'єднаних між собою послідовно та підключених з однієї сторони через ключ 4 до спільної точки виводу вхідного випрямляча 1 та фільтра конденсатора 2, з іншої сторони конденсатор 7 підключений через інший ключ 5 до загальної точки, утвореної іншим виводом вхідного випрямляча 1 та фільтром-конденсатором 3, а іншим кінцем первинна обмотка зварювального трансформатора 9, з'єднана з загальною точкою фільтрівконденсаторів 2 та 3, з'єднаних між собою послідовно, при цьому вторинна обмотка зварювального трансформатора 9 підключена паралельно через вихідний випрямляч 10 та дросель 12 до клем 13 для з'єднання з дуговим проміжком. Блок керування 14 з'єднаний з ключами 4 та 5, кнопкою "Пуск" 15 та мережею живлення. Пристрій, що розглядається, працює наступним чином. При натисканні кнопки 15 "Пуск" блок керування 14 починає генерувати керуючі імпульси, забезпечуючи періодичне та почергове вмикання та вимикання ключів 4 та 5. При цьому первинною обмоткою зварювального трансформатора 9 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування 14, а амплітуда - ви хідною напругою вхідного випрямляча 1. При надходженні керуючого імпульсу на ключ 4 він відкривається і струм починає рух колом: вхідний випрямляч 1, спільна точка фільтра-конденсатора 2 та ключа 4, ключ 4, конденсатор 6, конденсатор 8, первинна обмотка зварювального трансформатора 9, загальна точка фільтрів-конденсаторів 2 та 3. Після цього блок керування 14 забезпечує закриття ключа 4 і вмикання ключа 5. При цьому струм в первинній обмотці зварювального трансформатора 9 змінює напрямок, перемагнічуючи магнітну систему і рухається колом: загальна точка фільтрівконденсаторів 2 та 3, первинна обмотка зварювального трансформатора 9, конденсатор 8, конденсатор 7, ключ 5, спільна точка фільтраконденсатора 3 та іншого виводу вхідного випрямляча 1. Імпульси змінного зварювального струму у вторинній обмотці зварювального трансформатора 9 випрямляються вихідним випрямлячем 10 і подаються паралельно через конденсатор 11 і послідовно дросель 12 та клеми 13 на дуговий проміжок. Розмір зварювального струму може регулюватись ступенево - зміною вихідної напруги вхідного випрямляча 1 і плавно - зміною частоти керуючи х імпульсів, які генеруються блоком керування 14 та проміжком часу, протягом якого кожний з ключів 4 та 5 знаходяться у відкритому стані. Завдяки такому з'єднанню зварювального трансформатора з ключами та вхідним випрямлячем досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість зварного з’єднання за рахунок більш точного підбору режимів зварювання, а також внаслідок практично безінерційного керування зварювальним струмом в разі коригування режиму під впливом збурюючих дій. Головною перевагою запропонованого винаходу є те, що значно скорочується вага активних електротехнічних матеріалів, що використовують на його виготовлення (трансформаторна сталь, обмоткова мідь), знижується також загальна вага пристрою (в 5 разів). Винахід, що пропонується, дозволяє отримати значний економічний ефект за рахунок зниження витрат активних матеріалів при виготовленні джерела живлення за наведеною схемою. Так, вартість електротехнічних матеріалів знижується в 6 разів (у порівнянні з типовим зварювальним випрямлячем), економія матеріалів при виготовленні одного джерела живлення на 300 А складає 180 кг. Потреба таких джерел живлення в Україні складає близько 1000 штук. Економія електротехнічних матеріалів у рік складає приблизно 180 т. Річний економічний ефект від запровадження одного джерела живлення даного типу у промисловість дорівнює 2600 грн. Економічний ефект від запровадження потрібної кількості джерел живлення складе 2600000 грн. Джерело живлення, що пропонується, може бути використано в усіх галузях виробництва, де використовується дугове зварювання плавким та неплавким електродом, особливо там, де за умовами роботи необхідно, щоб зварювальне джерело живлення було переносним. 2 40304 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
