Пристрій для дугового зварювання

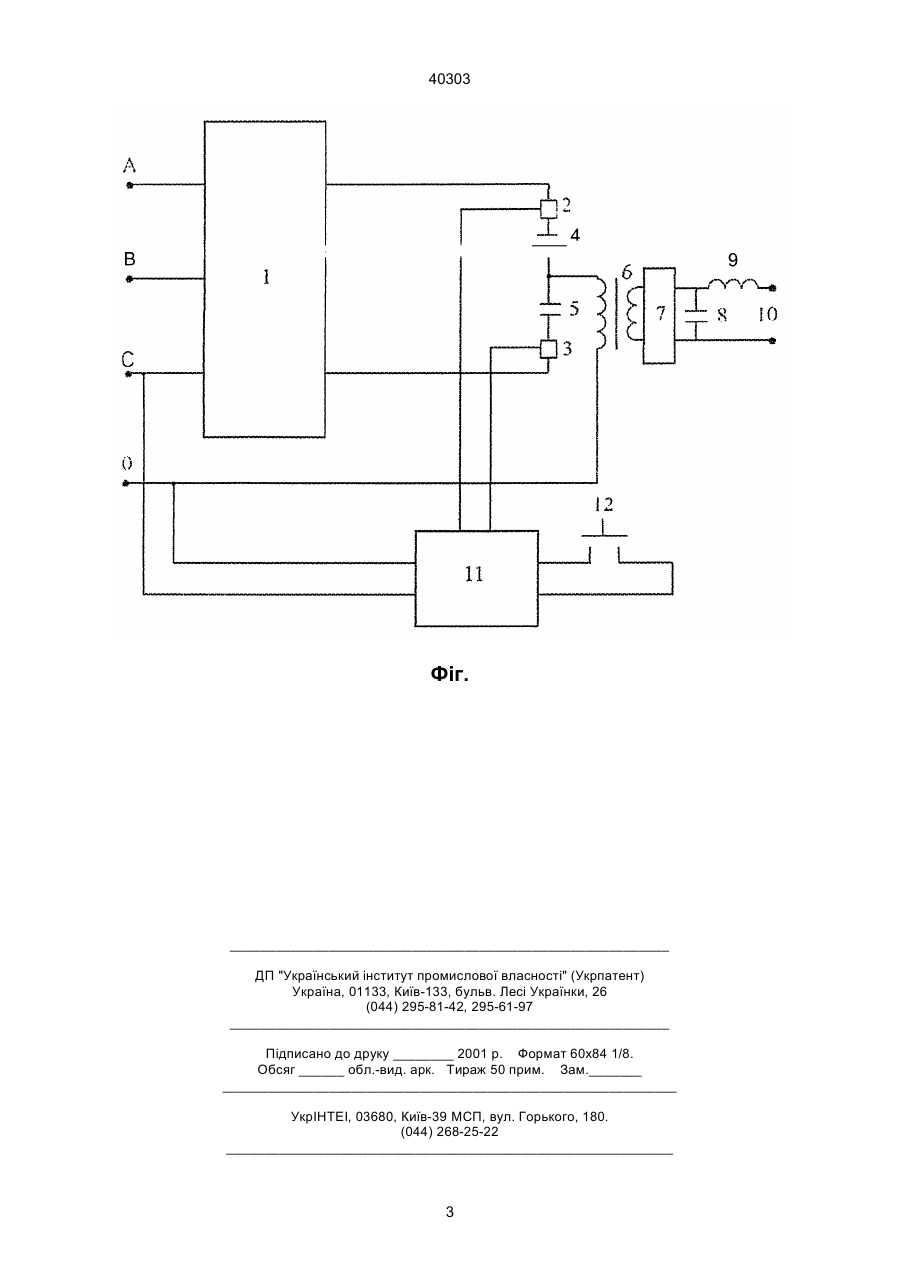

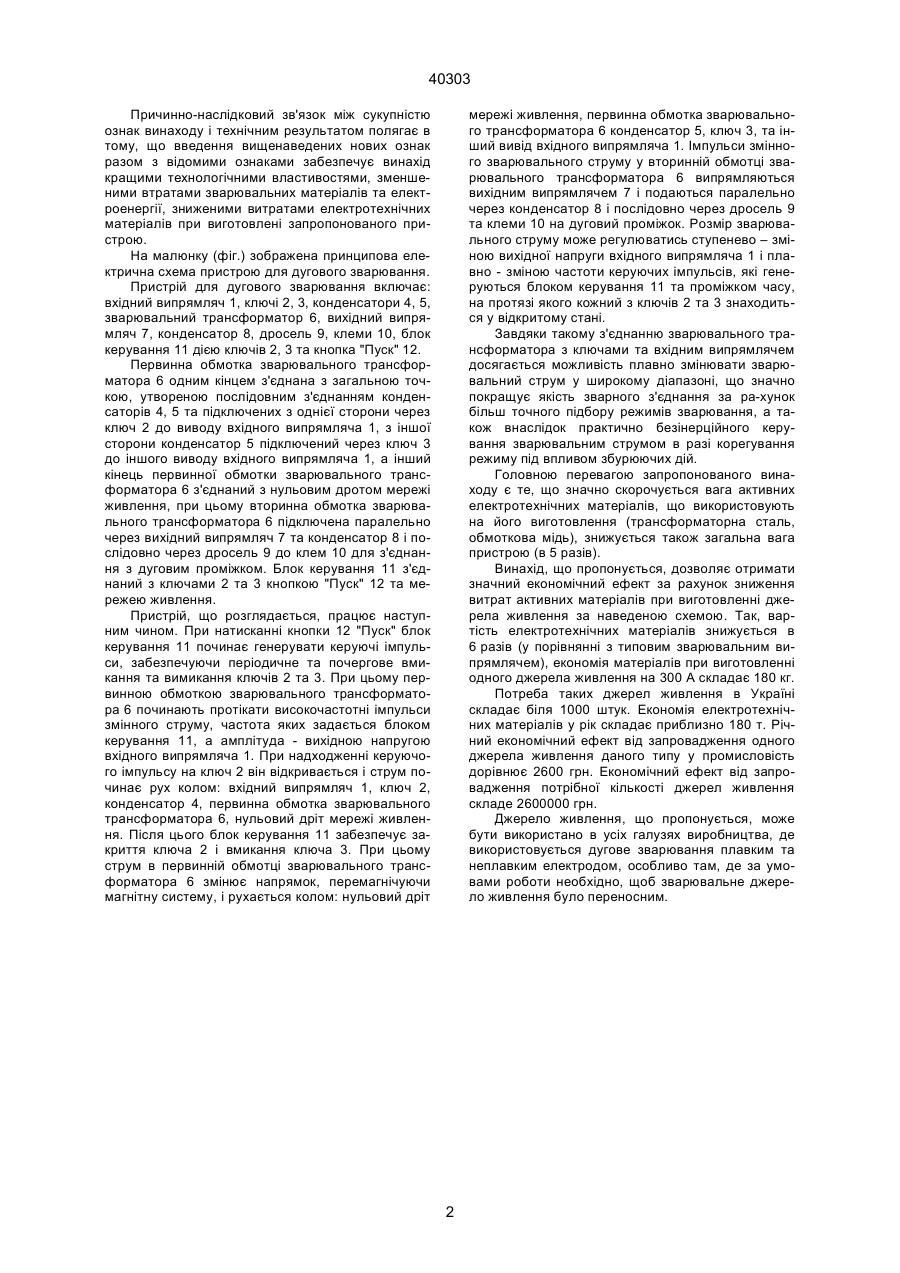

Пристрій для дугового зварювання, що містить вхідний випрямляч з входами для підключення до мережі живлення, ключі, зварювальний трансформатор, конденсатори, вихідний випрямляч, дросель, клеми, який відрізняється тим, що пер 40303 Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом полягає в тому, що введення вищенаведених нових ознак разом з відомими ознаками забезпечує винахід кращими технологічними властивостями, зменшеними втратами зварювальних матеріалів та електроенергії, зниженими витратами електротехнічних матеріалів при виготовлені запропонованого пристрою. На малюнку (фіг.) зображена принципова електрична схема пристрою для дугового зварювання. Пристрій для дугового зварювання включає: вхідний випрямляч 1, ключі 2, 3, конденсатори 4, 5, зварювальний трансформатор 6, вихідний випрямляч 7, конденсатор 8, дросель 9, клеми 10, блок керування 11 дією ключів 2, 3 та кнопка "Пуск" 12. Первинна обмотка зварювального трансформатора 6 одним кінцем з'єднана з загальною точкою, утвореною послідовним з'єднанням конденсаторів 4, 5 та підключених з однієї сторони через ключ 2 до виводу вхідного випрямляча 1, з іншої сторони конденсатор 5 підключений через ключ 3 до іншого виводу вхідного випрямляча 1, а інший кінець первинної обмотки зварювального трансформатора 6 з'єднаний з нульовим дротом мережі живлення, при цьому вторинна обмотка зварювального трансформатора 6 підключена паралельно через вихідний випрямляч 7 та конденсатор 8 і послідовно через дросель 9 до клем 10 для з'єднання з дуговим проміжком. Блок керування 11 з'єднаний з ключами 2 та 3 кнопкою "Пуск" 12 та мережею живлення. Пристрій, що розглядається, працює наступним чином. При натисканні кнопки 12 "Пуск" блок керування 11 починає генерувати керуючі імпульси, забезпечуючи періодичне та почергове вмикання та вимикання ключів 2 та 3. При цьому первинною обмоткою зварювального трансформатора 6 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування 11, а амплітуда - вихідною напругою вхідного випрямляча 1. При надходженні керуючого імпульсу на ключ 2 він відкривається і струм починає рух колом: вхідний випрямляч 1, ключ 2, конденсатор 4, первинна обмотка зварювального трансформатора 6, нульовий дріт мережі живлення. Після цього блок керування 11 забезпечує закриття ключа 2 і вмикання ключа 3. При цьому струм в первинній обмотці зварювального трансформатора 6 змінює напрямок, перемагнічуючи магнітну систему, і рухається колом: нульовий дріт мережі живлення, первинна обмотка зварювального трансформатора 6 конденсатор 5, ключ 3, та інший вивід вхідного випрямляча 1. Імпульси змінного зварювального струму у вторинній обмотці зварювального трансформатора 6 випрямляються вихідним випрямлячем 7 і подаються паралельно через конденсатор 8 і послідовно через дросель 9 та клеми 10 на дуговий проміжок. Розмір зварювального струму може регулюватись ступенево – зміною вихідної напруги вхідного випрямляча 1 і плавно - зміною частоти керуючих імпульсів, які генеруються блоком керування 11 та проміжком часу, на протязі якого кожний з ключів 2 та 3 знаходиться у відкритому стані. Завдяки такому з'єднанню зварювального трансформатора з ключами та вхідним випрямлячем досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість зварного з'єднання за ра-хунок більш точного підбору режимів зварювання, а також внаслідок практично безінерційного керування зварювальним струмом в разі корегування режиму під впливом збурюючих дій. Головною перевагою запропонованого винаходу є те, що значно скорочується вага активних електротехнічних матеріалів, що використовують на його виготовлення (трансформаторна сталь, обмоткова мідь), знижується також загальна вага пристрою (в 5 разів). Винахід, що пропонується, дозволяє отримати значний економічний ефект за рахунок зниження витрат активних матеріалів при виготовленні джерела живлення за наведеною схемою. Так, вартість електротехнічних матеріалів знижується в 6 разів (у порівнянні з типовим зварювальним випрямлячем), економія матеріалів при виготовленні одного джерела живлення на 300 А складає 180 кг. Потреба таких джерел живлення в Україні складає біля 1000 штук. Економія електротехнічних матеріалів у рік складає приблизно 180 т. Річний економічний ефект від запровадження одного джерела живлення даного типу у промисловість дорівнює 2600 грн. Економічний ефект від запровадження потрібної кількості джерел живлення складе 2600000 грн. Джерело живлення, що пропонується, може бути використано в усіх галузях виробництва, де використовується дугове зварювання плавким та неплавким електродом, особливо там, де за умовами роботи необхідно, щоб зварювальне джерело живлення було переносним. 2 40303 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
