Система дрібнодисперсного дощування

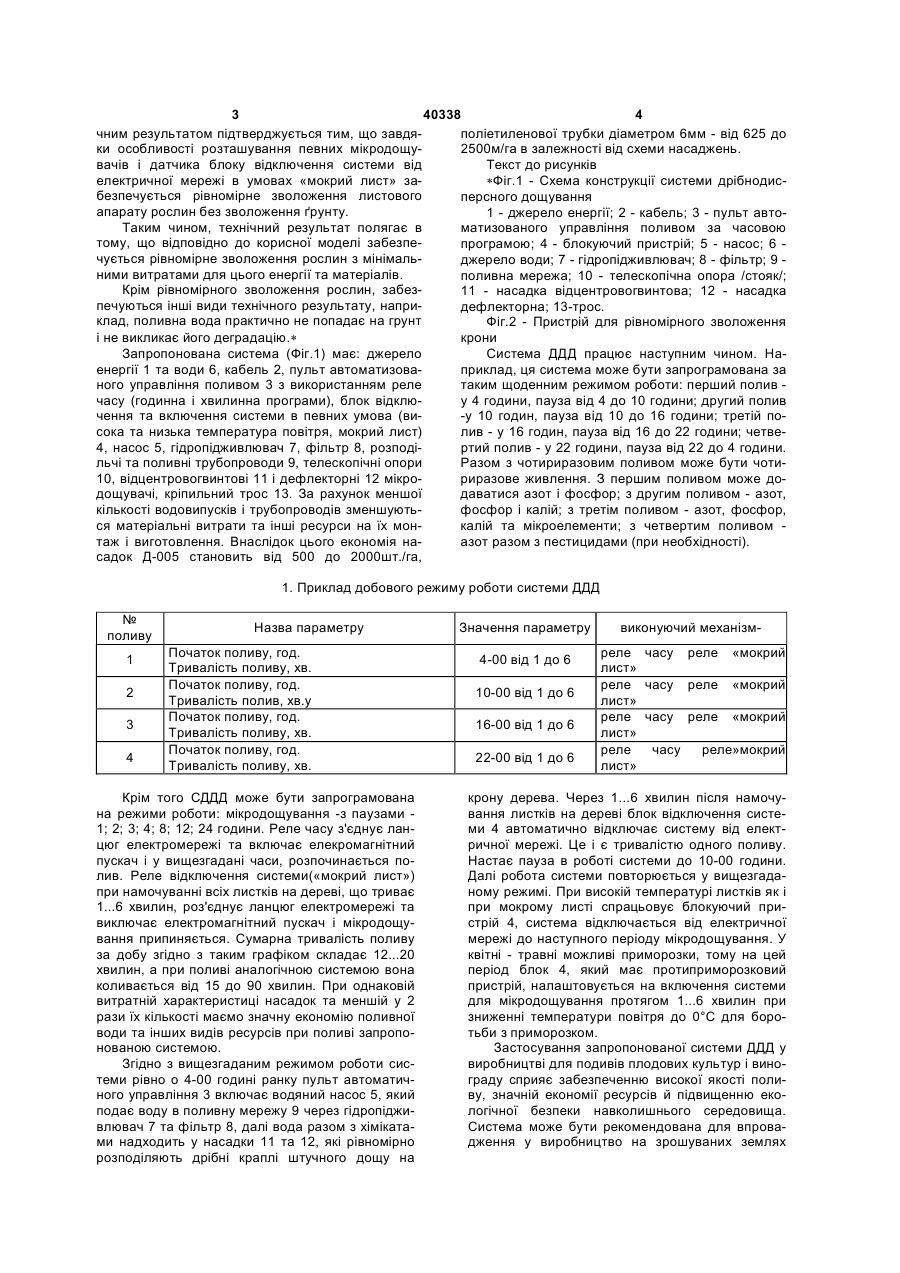

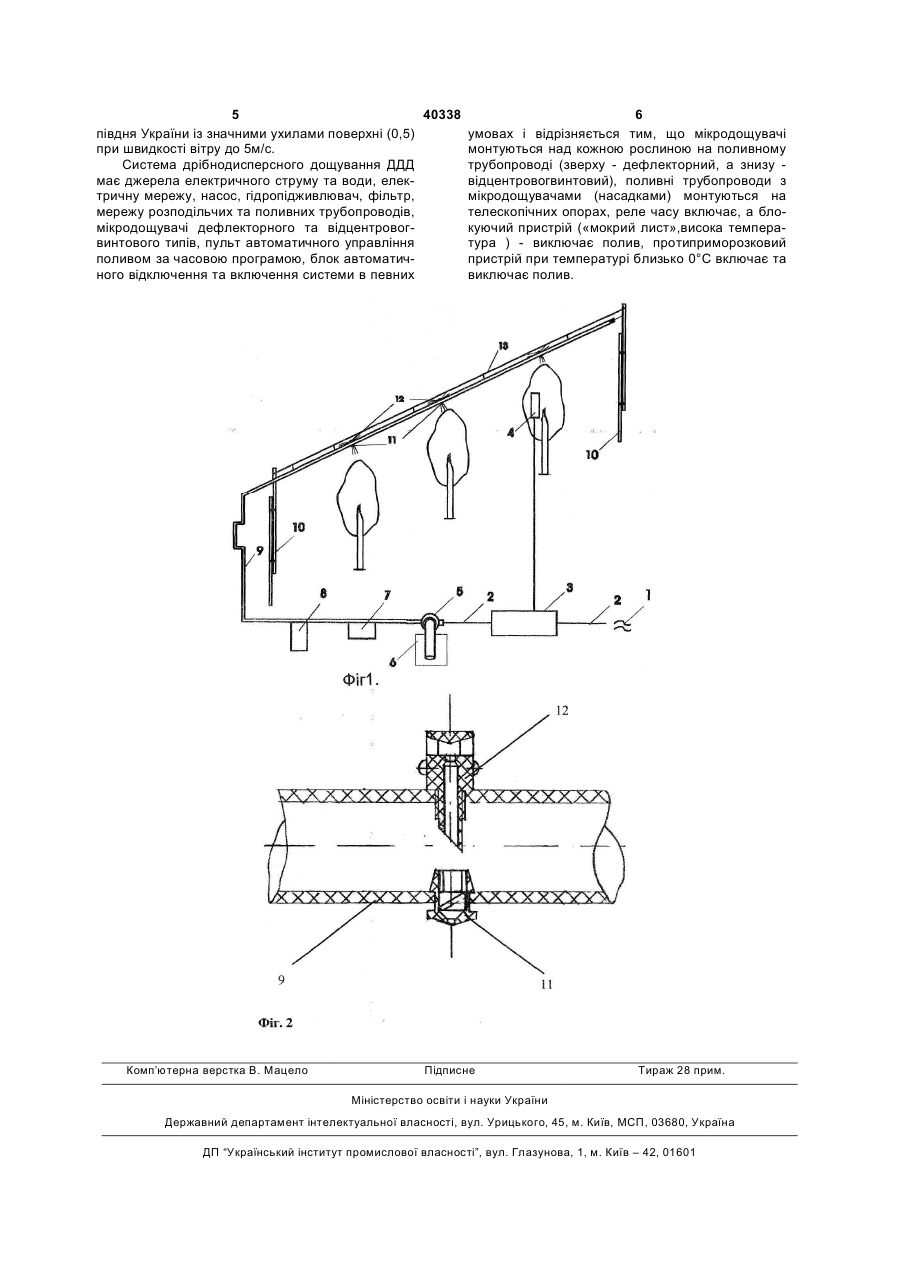

1. Система дрібнодисперсного дощування, яка включає насос, мережу розподільчих та поливних трубопроводів, мікродощувачі дефлекторного та відцентрово-гвинтового типів, гідропідживлювач, фільтр, які з'єднані між собою гідравлічно, яка 3 40338 4 чним результатом підтверджується тим, що завдяполіетиленової трубки діаметром 6мм - від 625 до ки особливості розташування певних мікродощу2500м/га в залежності від схеми насаджень. вачів і датчика блоку відключення системи від Текст до рисунків електричної мережі в умовах «мокрий лист» за*Фіг.1 - Схема конструкції системи дрібнодисбезпечується рівномірне зволоження листового персного дощування апарату рослин без зволоження ґрунту. 1 - джерело енергії; 2 - кабель; 3 - пульт автоТаким чином, технічний результат полягає в матизованого управління поливом за часовою тому, що відповідно до корисної моделі забезпепрограмою; 4 - блокуючий пристрій; 5 - насос; 6 чується рівномірне зволоження рослин з мінімальджерело води; 7 - гідропідживлювач; 8 - фільтр; 9 ними витратами для цього енергії та матеріалів. поливна мережа; 10 - телескопічна опора /стояк/; Крім рівномірного зволоження рослин, забез11 - насадка відцентровогвинтова; 12 - насадка печуються інші види технічного результату, напридефлекторна; 13-трос. клад, поливна вода практично не попадає на грунт Фіг.2 - Пристрій для рівномірного зволоження і не викликає його деградацію.* крони Запропонована система (Фіг.1) має: джерело Система ДДД працює наступним чином. Наенергії 1 та води 6, кабель 2, пульт автоматизоваприклад, ця система може бути запрограмована за ного управління поливом 3 з використанням реле таким щоденним режимом роботи: перший полив часу (годинна і хвилинна програми), блок відклюу 4 години, пауза від 4 до 10 години; другий полив чення та включення системи в певних умова (ви-у 10 годин, пауза від 10 до 16 години; третій посока та низька температура повітря, мокрий лист) лив - у 16 годин, пауза від 16 до 22 години; четве4, насос 5, гідропідживлювач 7, фільтр 8, розподіртий полив - у 22 години, пауза від 22 до 4 години. льчі та поливні трубопроводи 9, телескопічні опори Разом з чотириразовим поливом може бути чоти10, відцентровогвинтові 11 і дефлекторні 12 мікрориразове живлення. З першим поливом може додощувачі, кріпильний трос 13. За рахунок меншої даватися азот і фосфор; з другим поливом - азот, кількості водовипусків і трубопроводів зменшуютьфосфор і калій; з третім поливом - азот, фосфор, ся матеріальні витрати та інші ресурси на їх монкалій та мікроелементи; з четвертим поливом таж і виготовлення. Внаслідок цього економія наазот разом з пестицидами (при необхідності). садок Д-005 становить від 500 до 2000шт./га, 1. Приклад добового режиму роботи системи ДДД № поливу 1 2 3 4 Назва параметру Початок поливу, год. Тривалість поливу, хв. Початок поливу, год. Тривалість полив, хв.у Початок поливу, год. Тривалість поливу, хв. Початок поливу, год. Тривалість поливу, хв. Крім того СДДД може бути запрограмована на режими роботи: мікродощування -з паузами 1; 2; 3; 4; 8; 12; 24 години. Реле часу з'єднує ланцюг електромережі та включає елекромагнітний пускач і у вищезгадані часи, розпочинається полив. Реле відключення системи(«мокрий лист») при намочуванні всіх листків на дереві, що триває 1...6 хвилин, роз'єднує ланцюг електромережі та виключає електромагнітний пускач і мікродощування припиняється. Сумарна тривалість поливу за добу згідно з таким графіком складає 12...20 хвилин, а при поливі аналогічною системою вона коливається від 15 до 90 хвилин. При однаковій витратній характеристиці насадок та меншій у 2 рази їх кількості маємо значну економію поливної води та інших видів ресурсів при поливі запропонованою системою. Згідно з вищезгаданим режимом роботи системи рівно о 4-00 годині ранку пульт автоматичного управління 3 включає водяний насос 5, який подає воду в поливну мережу 9 через гідропідживлювач 7 та фільтр 8, далі вода разом з хімікатами надходить у насадки 11 та 12, які рівномірно розподіляють дрібні краплі штучного дощу на Значення параметру 4-00 від 1 до 6 10-00 від 1 до 6 16-00 від 1 до 6 22-00 від 1 до 6 виконуючий механізмреле часу реле «мокрий лист» реле часу реле «мокрий лист» реле часу реле «мокрий лист» реле часу реле»мокрий лист» крону дерева. Через 1...6 хвилин після намочування листків на дереві блок відключення системи 4 автоматично відключає систему від електричної мережі. Це і є тривалістю одного поливу. Настає пауза в роботі системи до 10-00 години. Далі робота системи повторюється у вищезгаданому режимі. При високій температурі листків як і при мокрому листі спрацьовує блокуючий пристрій 4, система відключається від електричної мережі до наступного періоду мікродощування. У квітні - травні можливі приморозки, тому на цей період блок 4, який має протиприморозковий пристрій, налаштовується на включення системи для мікродощування протягом 1...6 хвилин при зниженні температури повітря до 0°С для боротьби з приморозком. Застосування запропонованої системи ДДД у виробництві для подивів плодових культур і винограду сприяє забезпеченню високої якості поливу, значній економії ресурсів й підвищенню екологічної безпеки навколишнього середовища. Система може бути рекомендована для впровадження у виробництво на зрошуваних землях 5 40338 6 півдня України із значними ухилами поверхні (0,5) умовах і відрізняється тим, що мікродощувачі при швидкості вітру до 5м/с. монтуються над кожною рослиною на поливному Система дрібнодисперсного дощування ДДД трубопроводі (зверху - дефлекторний, а знизу має джерела електричного струму та води, елеквідцентровогвинтовий), поливні трубопроводи з тричну мережу, насос, гідропідживлювач, фільтр, мікродощувачами (насадками) монтуються на мережу розподільчих та поливних трубопроводів, телескопічних опорах, реле часу включає, а бломікродощувачі дефлекторного та відцентровогкуючий пристрій («мокрий лист»,висока темперавинтового типів, пульт автоматичного управління тура ) - виключає полив, протиприморозковий поливом за часовою програмою, блок автоматичпристрій при температурі близько 0°С включає та ного відключення та включення системи в певних виключає полив. Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
