Набір інструментів для видалення надлишків фіксуючого цементу

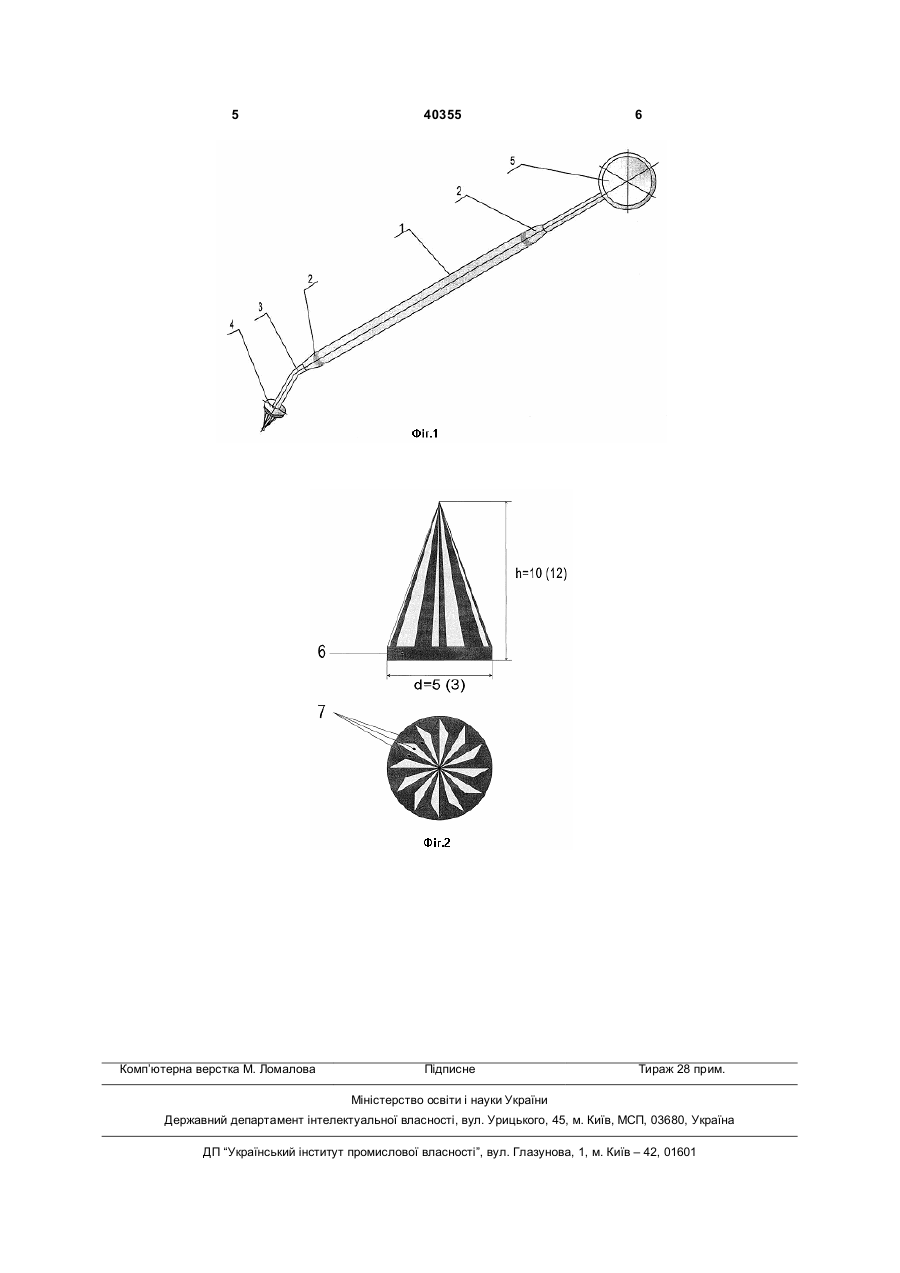

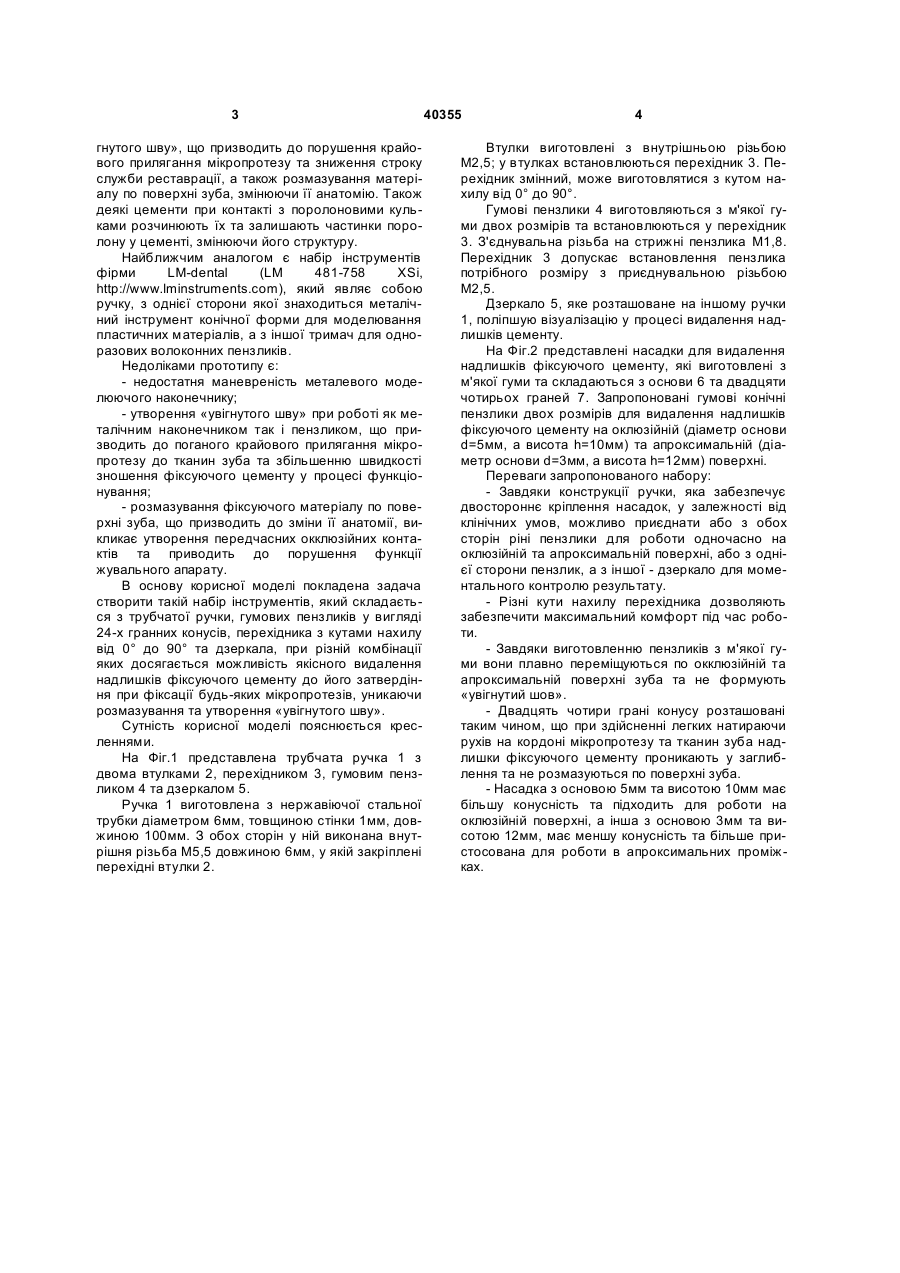

1. Набір інструментів, який складається з трубчастої ручки, гумових пензликів у вигляді 24гранних конусів, перехідника з кутами нахилу від 0° до 90° та дзеркала, при різній комбінації яких досягається можливість якісного видалення надлишків фіксуючого цементу до його затвердіння при фіксації будь-яких мікропротезів, уникаючи розмазування та утворення "увігнутого шва". 2. Набір за п. 1, який відрізняється тим, що трубчаста ручка виготовлена з нержавіючої стальної трубки діаметром 6мм, товщиною стінки 1мм, довжиною 100мм та має з обох сторін внутрішню різь 3 гнутого шву», що призводить до порушення крайового прилягання мікропротезу та зниження строку служби реставрації, а також розмазування матеріалу по поверхні зуба, змінюючи її анатомію. Також деякі цементи при контакті з поролоновими кульками розчинюють їх та залишають частинки поролону у цементі, змінюючи його структуру. Найближчим аналогом є набір інструментів фірми LM-dental (LM 481-758 XSi, http://www.lminstruments.com), який являє собою ручку, з однієї сторони якої знаходиться металічний інструмент конічної форми для моделювання пластичних матеріалів, а з іншої тримач для одноразових волоконних пензликів. Недоліками прототипу є: - недостатня маневреність металевого моделюючого наконечнику; - утворення «увігнутого шву» при роботі як металічним наконечником так і пензликом, що призводить до поганого крайового прилягання мікропротезу до тканин зуба та збільшенню швидкості зношення фіксуючого цементу у процесі функціонування; - розмазування фіксуючого матеріалу по поверхні зуба, що призводить до зміни її анатомії, викликає утворення передчасних окклюзійних контактів та приводить до порушення функції жувального апарату. В основу корисної моделі покладена задача створити такій набір інструментів, який складається з трубчатої ручки, гумових пензликів у вигляді 24-х гранних конусів, перехідника з кутами нахилу від 0° до 90° та дзеркала, при різній комбінації яких досягається можливість якісного видалення надлишків фіксуючого цементу до його затвердіння при фіксації будь-яких мікропротезів, уникаючи розмазування та утворення «увігнутого шву». Сутність корисної моделі пояснюється кресленнями. На Фіг.1 представлена трубчата ручка 1 з двома втулками 2, перехідником 3, гумовим пензликом 4 та дзеркалом 5. Ручка 1 виготовлена з нержавіючої стальної трубки діаметром 6мм, товщиною стінки 1мм, довжиною 100мм. З обох сторін у ній виконана внутрішня різьба М5,5 довжиною 6мм, у якій закріплені перехідні втулки 2. 40355 4 Втулки виготовлені з внутрішньою різьбою М2,5; у втулках встановлюються перехідник 3. Перехідник змінний, може виготовлятися з кутом нахилу від 0° до 90°. Гумові пензлики 4 виготовляються з м'якої гуми двох розмірів та встановлюються у перехідник 3. З'єднувальна різьба на стрижні пензлика М1,8. Перехідник 3 допускає встановлення пензлика потрібного розміру з приєднувальною різьбою М2,5. Дзеркало 5, яке розташоване на іншому ручки 1, поліпшую візуалізацію у процесі видалення надлишків цементу. На Фіг.2 представлені насадки для видалення надлишків фіксуючого цементу, які виготовлені з м'якої гуми та складаються з основи 6 та двадцяти чотирьох граней 7. Запропоновані гумові конічні пензлики двох розмірів для видалення надлишків фіксуючого цементу на оклюзійній (діаметр основи d=5мм, а висота h=10мм) та апроксимальній (діаметр основи d=3мм, а висота h=12мм) поверхні. Переваги запропонованого набору: - Завдяки конструкції ручки, яка забезпечує двостороннє кріплення насадок, у залежності від клінічних умов, можливо приєднати або з обох сторін ріні пензлики для роботи одночасно на оклюзійній та апроксимальній поверхні, або з однієї сторони пензлик, а з іншої - дзеркало для моментального контролю результату. - Різні кути нахилу перехідника дозволяють забезпечити максимальний комфорт під час роботи. - Завдяки виготовленню пензликів з м'якої гуми вони плавно переміщуються по окклюзійній та апроксимальній поверхні зуба та не формують «увігнутий шов». - Двадцять чотири грані конусу розташовані таким чином, що при здійсненні легких натираючи рухів на кордоні мікропротезу та тканин зуба надлишки фіксуючого цементу проникають у заглиблення та не розмазуються по поверхні зуба. - Насадка з основою 5мм та висотою 10мм має більшу конусність та підходить для роботи на оклюзійній поверхні, а інша з основою 3мм та висотою 12мм, має меншу конусність та більше пристосована для роботи в апроксимальних проміжках. 5 Комп’ютерна верстка М. Ломалова 40355 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
