Трифазна полюсоперемикальна обмотка

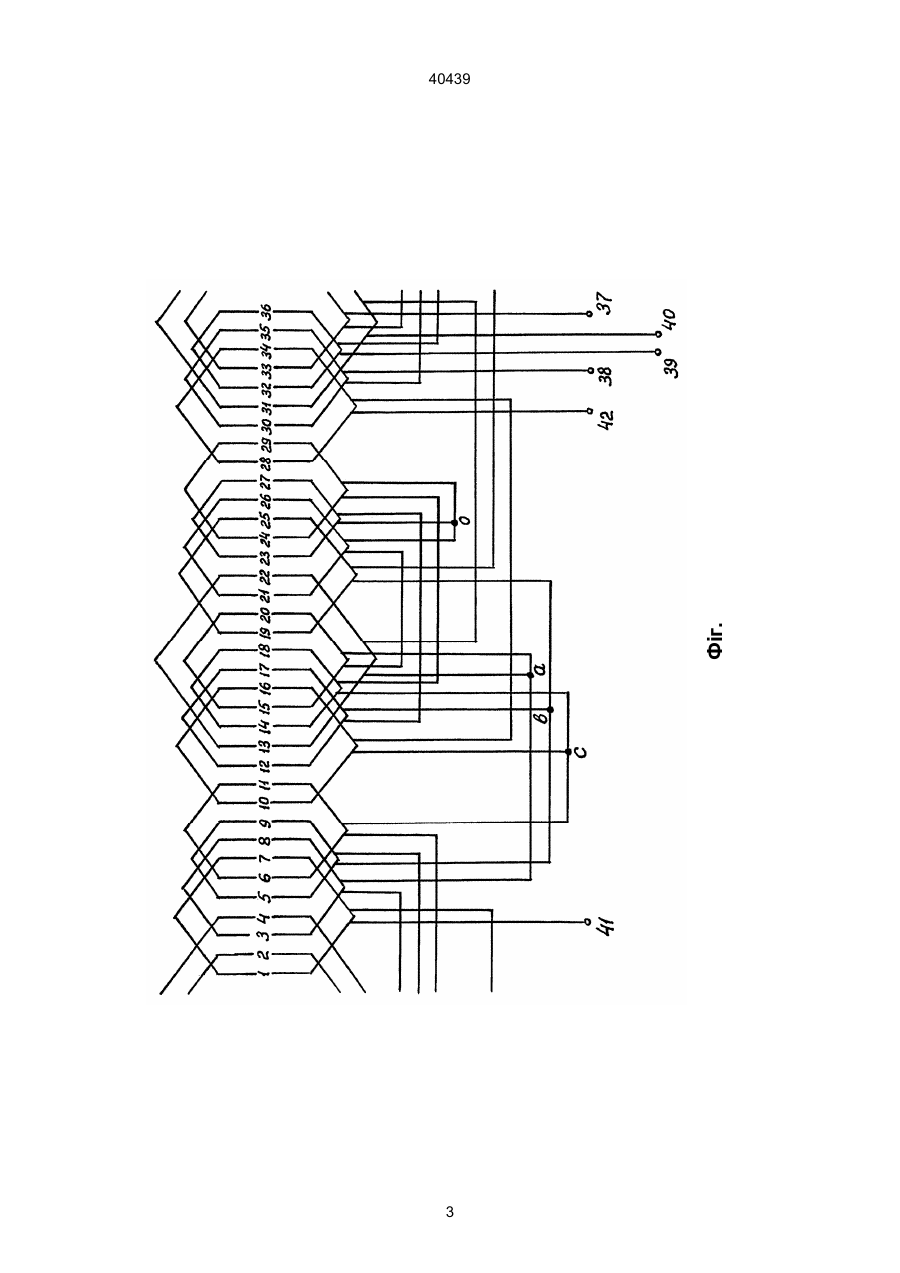

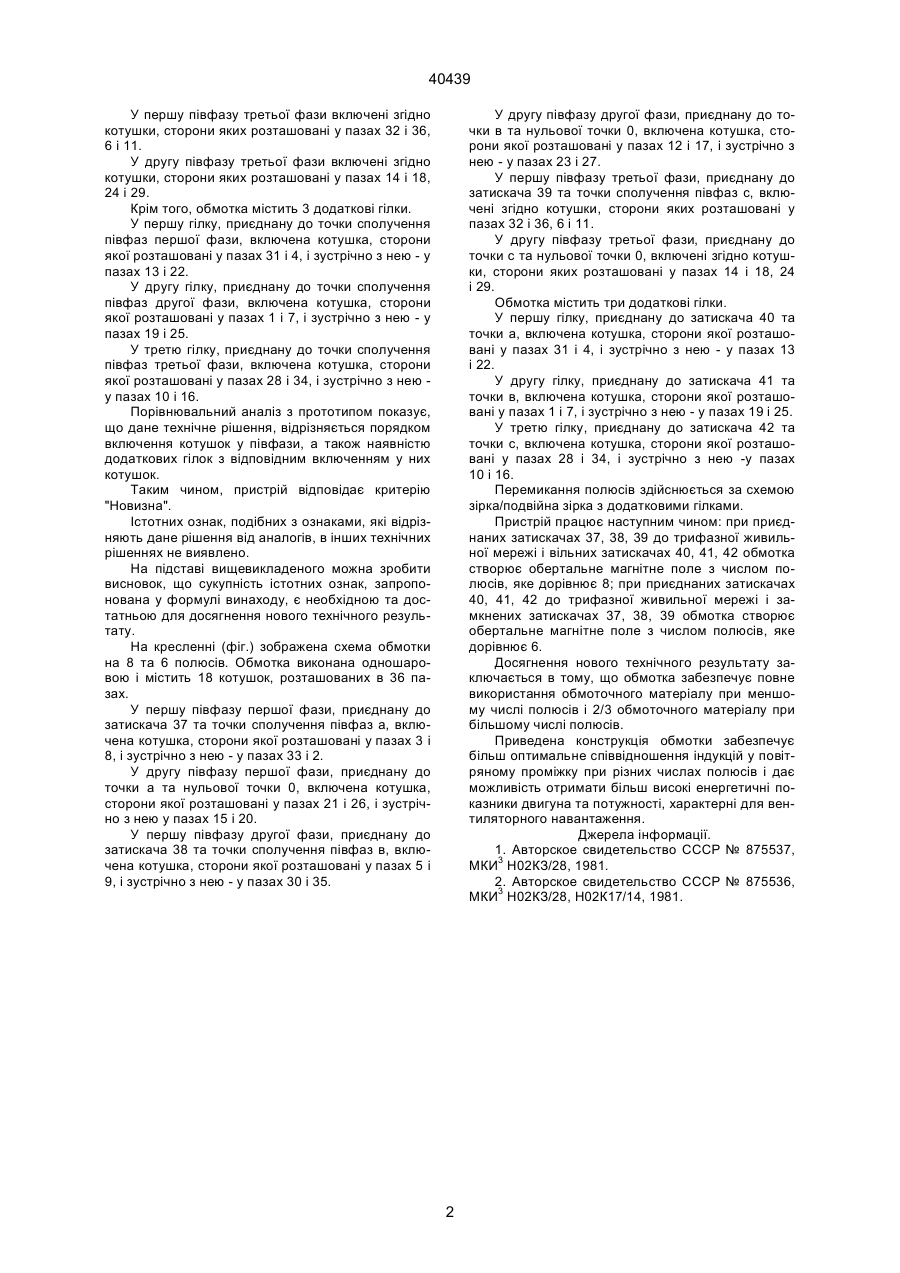

Трифазна полюсоперемикальна обмотка, яка має відношення чисел пар полюсів р1/р2=4/3, виконана одношаровою і містить 18 котушок, розташованих в 36 пазах, котушки утворюють фази, розділені на дві півфази, наділена виводами з початку фаз і точок з'єднання півфаз, яка відрізняється тим, що у першу півфазу першої фази вклю-чена котушка, сторони якої розташовані у пазах 3 і 8, і зустрічно з нею - у пазах 33 і 2, у другу півфазу першої фази включена котушка, сторони якої розташовані у пазах 21 і 26, і зустрічно з нею - у пазах 15 і 20, у першу півфазу другої фази включена ко 40439 У першу півфазу третьої фази включені згідно котушки, сторони яких розташовані у пазах 32 і 36, 6 і 11. У другу півфазу третьої фази включені згідно котушки, сторони яких розташовані у пазах 14 і 18, 24 і 29. Крім того, обмотка містить 3 додаткові гілки. У першу гілку, приєднану до точки сполучення півфаз першої фази, включена котушка, сторони якої розташовані у пазах 31 і 4, і зустрічно з нею - у пазах 13 і 22. У другу гілку, приєднану до точки сполучення півфаз другої фази, включена котушка, сторони якої розташовані у пазах 1 і 7, і зустрічно з нею - у пазах 19 і 25. У третю гілку, приєднану до точки сполучення півфаз третьої фази, включена котушка, сторони якої розташовані у пазах 28 і 34, і зустрічно з нею у пазах 10 і 16. Порівнювальний аналіз з прототипом показує, що дане технічне рішення, відрізняється порядком включення котушок у півфази, а також наявністю додаткових гілок з відповідним включенням у них котушок. Таким чином, пристрій відповідає критерію "Новизна". Істотних ознак, подібних з ознаками, які відрізняють дане рішення від аналогів, в інших технічних рішеннях не виявлено. На підставі вищевикладеного можна зробити висновок, що сукупність істотних ознак, запропонована у формулі винаходу, є необхідною та достатньою для досягнення нового технічного результату. На кресленні (фіг.) зображена схема обмотки на 8 та 6 полюсів. Обмотка виконана одношаровою і містить 18 котушок, розташованих в 36 пазах. У першу півфазу першої фази, приєднану до затискача 37 та точки сполучення півфаз а, включена котушка, сторони якої розташовані у пазах 3 і 8, і зустрічно з нею - у пазах 33 і 2. У другу півфазу першої фази, приєднану до точки а та нульової точки 0, включена котушка, сторони якої розташовані у пазах 21 і 26, і зустрічно з нею у пазах 15 і 20. У першу півфазу другої фази, приєднану до затискача 38 та точки сполучення півфаз в, включена котушка, сторони якої розташовані у пазах 5 і 9, і зустрічно з нею - у пазах 30 і 35. У другу півфазу другої фази, приєднану до точки в та нульової точки 0, включена котушка, сторони якої розташовані у пазах 12 і 17, і зустрічно з нею - у пазах 23 і 27. У першу півфазу третьої фази, приєднану до затискача 39 та точки сполучення півфаз с, включені згідно котушки, сторони яких розташовані у пазах 32 і 36, 6 і 11. У другу півфазу третьої фази, приєднану до точки с та нульової точки 0, включені згідно котушки, сторони яких розташовані у пазах 14 і 18, 24 і 29. Обмотка містить три додаткові гілки. У першу гілку, приєднану до затискача 40 та точки а, включена котушка, сторони якої розташовані у пазах 31 і 4, і зустрічно з нею - у пазах 13 і 22. У другу гілку, приєднану до затискача 41 та точки в, включена котушка, сторони якої розташовані у пазах 1 і 7, і зустрічно з нею - у пазах 19 і 25. У третю гілку, приєднану до затискача 42 та точки с, включена котушка, сторони якої розташовані у пазах 28 і 34, і зустрічно з нею -у пазах 10 і 16. Перемикання полюсів здійснюється за схемою зірка/подвійна зірка з додатковими гілками. Пристрій працює наступним чином: при приєднаних затискачах 37, 38, 39 до трифазної живильної мережі і вільних затискачах 40, 41, 42 обмотка створює обертальне магнітне поле з числом полюсів, яке дорівнює 8; при приєднаних затискачах 40, 41, 42 до трифазної живильної мережі і замкнених затискачах 37, 38, 39 обмотка створює обертальне магнітне поле з числом полюсів, яке дорівнює 6. Досягнення нового технічного результату заключається в тому, що обмотка забезпечує повне використання обмоточного матеріалу при меншому числі полюсів і 2/3 обмоточного матеріалу при більшому числі полюсів. Приведена конструкція обмотки забезпечує більш оптимальне співвідношення індукцій у повітряному проміжку при різних числах полюсів і дає можливість отримати більш високі енергетичні показники двигуна та потужності, характерні для вентиляторного навантаження. Джерела інформації. 1. Авторское свидетельство СССР № 875537, МКИ3 Н02КЗ/28, 1981. 2. Авторское свидетельство СССР № 875536, МКИ3 Н02КЗ/28, Н02К17/14, 1981. 2 Фіг. 40439 3 40439 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
