Трифазна полюсоперемикальна обмотка

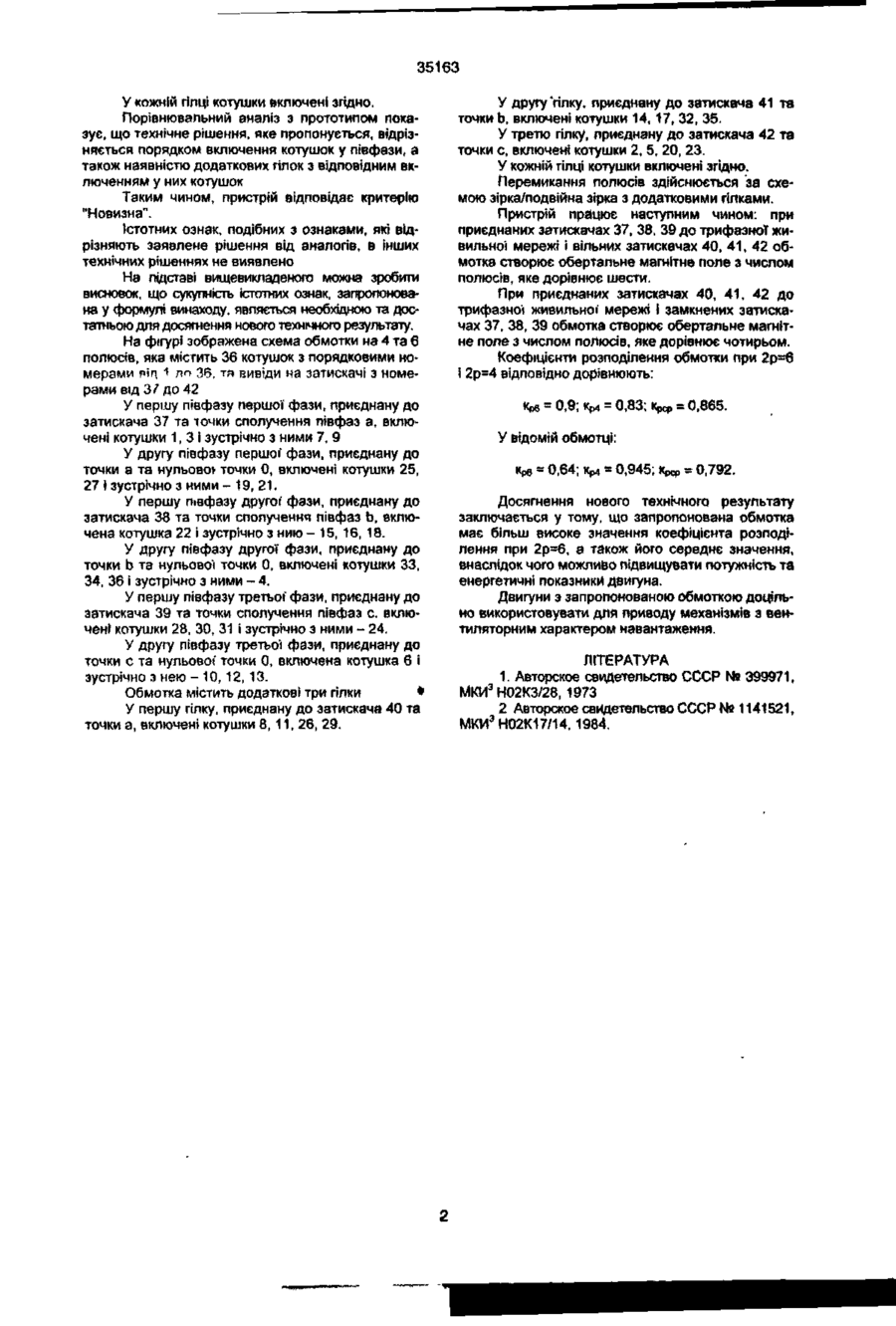

Трифазна полюсоперемикальна обмотка, яка має відношення чисел пар полюсів рі/рг = 3/2 і містить 36 котушок, які утворюють фази, розділені на дві півфази, наділена вивідами з початку фаз і точок з'єднання півфаз, яка відрізняється тим, що у кожну півфазу включені котушки, які мають наступні порядкові номери: перша півфаза першої фази Винахід відноситься до полюсоперемикальних обмоток електричних машин змінного струму і може знайти застосування у двошвидкісних асинхронних двигунах з вентиляторним характером навантаження. Відома трифазна полюсоперемикальна обмотка, яка забезпечує перемикання полюсів у відношенні 3/2. Обмотка містить котушки, які утворюють фази, розділені на дві півфази Обмотка наділена вивідами з початку фаз і точок з'єднання півфаз (1). Недоліком даної обмотки являється низьке значення обмоточного коефіцієнта при 2р=4, яке не*може перевищувати величини 0,64, а також значна несиметрія МРС фаз. Така обмотка не являється ефективною в асинхронних двигунах з вентиляторним характером навантаження, де потребується максимальне використання двигуна на вищій частоті обертання. Найбільш близькою до запропонованої по технічній суті являється трифазна полюсоперемикальна обмотка з відношенням чисел пар полюсів рі/р2=3/2, яка містить 36 котушок, які утворюють фази, розділені на дві півфази. Обмотка наділена вивідами з початку фаз і точок з'єднання півфаз {2]. Недоліком відомої обмотки являється відносно низьке значення обмоточного коефіцієнта при 2р=6, котре не може бути більше 0,64. 1, 3 і зустрічно з ними - 7, 9; друга півфаза першої фази - 25. 27 і зустрічно з ними - 19, 21; перша півфаза другої фази - 22 і зустрічно з нею - 15, 16, 18, друга півфаза друго» фази - 33, 34, 36 і зустрічно з ними - 4; перша півфаза третьої фази - 28, ЗО, 31 і зустрічно з ними ~ 24; друга півфаза третьої фази - 6 і зустрічно з нею - 10, 12, 13 і наділена трьома гілками, причому у першу гілку, приєднану до точки сполучення півфаз першої фази, включені котушки 8, 11, 26, 29; у другу гілку, приєднану до точки сполучення півфаз другої фази, включені котушки 14, 17, 32, 35; у третю гілку, приєднану до точки сполучення півфаз третьої фази, включені котушки 2, 5, 20, 23. при цьому у кожній гілці Котушки включені згідно. Задача винаходу - підвищення потужності та енергетичних показників двигуна за рахунок підвищення величини обмоточного коефіцієнта. Поставлена задача вирішується за рахунок того, що у трифазній полюсолеремикальній обмотці, яка має відношення чисел пар полюсів рі/р 2 = =3/2 і містить 36 котушок, які утворюють фази, розділені на дві півфази, наділеній вивідами з початку фаз і точок з'єднання півфаз, у кожну півфазу включені котушки, які мають наступні порядкові номери- перша півфаза першої фази - , 1 , 3 і зустрічно з ними - 7, 9; друга півфаза першої фази - 25, 27 і зустрічно з ними - 19, 21; перша півфаза другої фази - 22 і зустрічно з нею - 15, 16, 18; друга півфаза другої фази - 33, 34, 36 і зустрічно з ними - 4, перша півфаза третьої фази - 28, ЗО, 31 і зустрічно з ними - 24, друга півфаза третьої фази - 6 і зустрічно з нею - 10, 12, 13. Крім того, обмотка містить три гілки. У першу гілку, приєднану до точки сполучення Лівфаз першої фази, включені котушки 8,11, 26, 29. У другу гілку, приєднану до точки сполучення півфаз другої фази, включені котушки 14, 17, 32, 35. У третю гілку, приєднану до точки сполучення лівфаз третьої фази, включені котушки 2, 5, 20, 23. со (0 Г" Ю < 35163 У кожній гілці котушки включені згідно. Порівнювальний аналіз з прототипом показує, що технічне рішення, яке пропонується, відрізняється порядком включення котушок у півфази, а також наявністю додаткових гілок з відповідним включенням у них котушок Таким чином, пристрій відповідає критерію "Новизна". Істотних ознак, подібних з ознаками, які відрізняють заявлене рішення від аналогів, в інших технічних рішеннях не виявлено На підставі вищевикладеного можна зробити висновок, що сукупність істотних ознак, запропонована у формулі винаходу, являється необхідною та достатньою для досягнення нового технічного результату. На фігурі зображена схема обмотки на 4 та 6 полюсів, яка містить 36 котушок з порядковими номерами Р'Щ 1 ло 36, тя вивіди на затискачі з номерами від 3 / д о 42 У першу півфазу першої фази, приєднану до затискача 37 та точки сполучення півфаз а, включені котушки 1, 3 і зустрічно з ними 7, 9 У другу півфазу першої' фази, приєднану до точки а та нульово* точки 0, включені котушки 25, 27 і зустрічно з ними - 19, 21. У першу півфазу другої' фази, приєднану до затискача 38 та точки сполучення півфаз Ь, включена котушка 22 і зустрічно з нию - 15, 16, 18. У другу півфазу другої фази, приєднану до точки b та нульової точки 0, включені котушки 33, 34, 36 і зустрічно з ними - 4. У першу півфазу третьої' фази, приєднану до затискача 39 та точки сполучення півфаз с. включені котушки 28, ЗО, 31 і зустрічно з ними - 24. У другу півфазу третьої фази, приєднану до точки с та нульової' точки 0, включена котушка 6 і зустрічно з нею - 10, 12, 13. Обмотка містить додаткові три гілки * У першу гілку, приєднану до затискача 40 та точки а, включені котушки 8, 11, 26, 29. У другу'гілку, приєднану до затискача 41 та точки Ь, включені котушки 14, 17, 32, 35. У третю гілку, приєднану до затискача 42 та точки с, включені котушки 2, 5, 20, 23. У кожній гілці котушки включені згідно. Перемикання полюсів здійснюється за схемою зірка/подвійна зірка з додатковими гілками. Пристрій працює наступним чином: при приєднаних затискачах 37, 38, 39 до трифазної живильної мережі і вільних затискачах 40, 4 1 , 42 обмотка створює обертальне магнітне поле з числом полюсів, яке дорівнює шести. При приєднаних затискачах 40, 4 1 , 42 до трифазної живильної мережі і замкнених затискачах 37, 38, 39 обмотка створює обертальне магнітне поле з числом полюсів, яке дорівнює чотирьом. Коефіцієнти розподілення обмотки при 2р=6 І 2р=4 відповідно дорівнюють: Крб - 0,9; Кр4 = 0,83; Крср = 0 , 8 6 5 . У відомій обмотці: Крб ~ 0,64; Кр4 - 0,945; = 0,792. Досягнення нового технічного результату заключається у тому, що запропонована обмотка має більш високе значення коефіцієнта розподілення при 2р=6, а також його середнє значення, внаслідок чого можливо підвищувати потужність та енергетичні показники двигуна. Двигуни з запропонованою обмоткою доцільно використовувати для приводу механізмів з вентиляторним характером навантаження. ЛІТЕРАТУРА 1. Авторское свидетельство СССР № 399971, МКИ3 Н02КЗ/28, 1973 2 Авторское свидетельство СССР № 1141521, МКИ3Н02К17/14, 1984. eo - is - г (ггієо) 68 - гі - є (ггієо) 'BHjdejej -іМа 'ІЛхіоажл « '00088 ' oaiondeaoi eHddHo;tuie єха 09 жесіих
