Регулювальний клапан прямої дії газокисневого різака

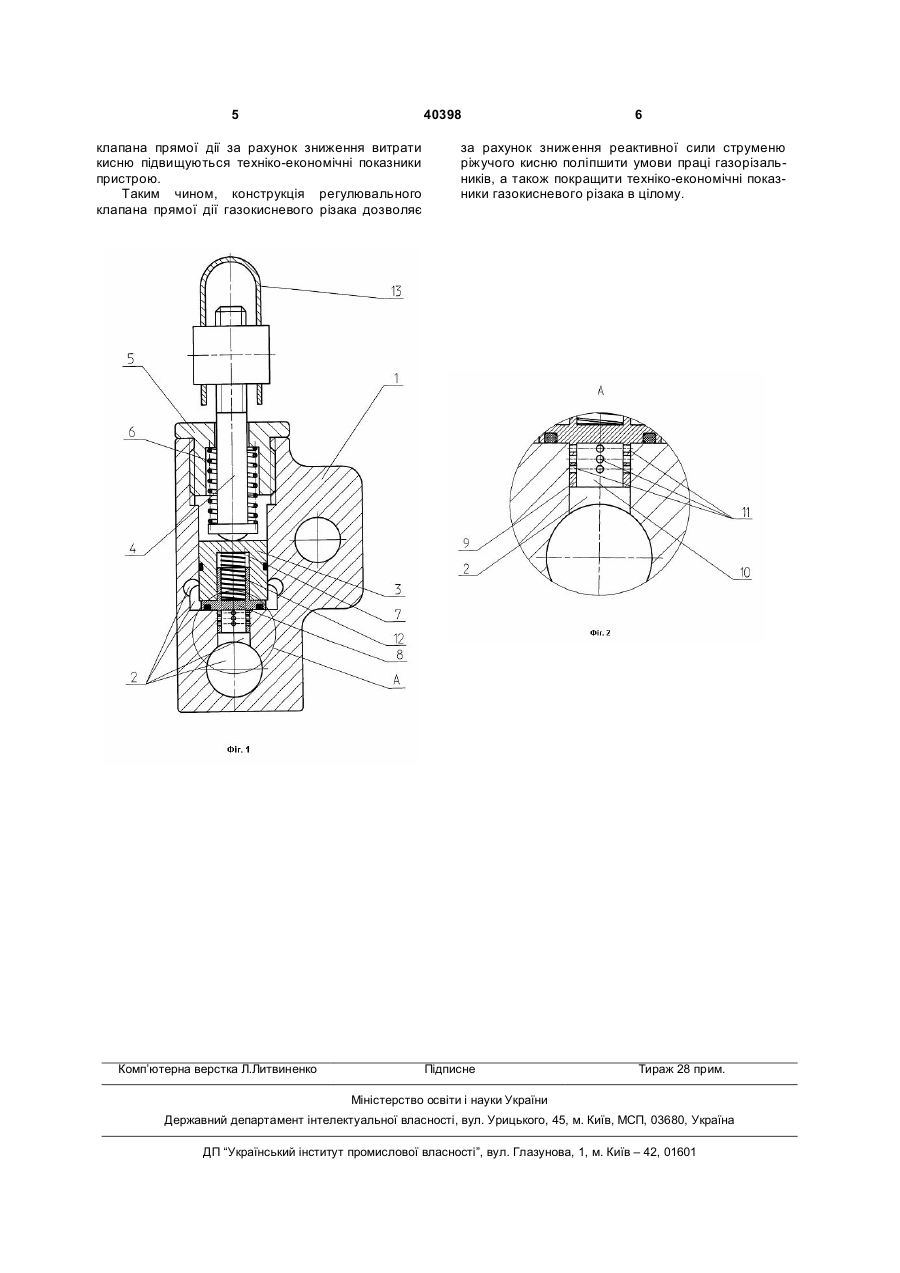

Регулювальний клапан прямої дії газокисневого різака, що містить корпус з каналами, в одному з яких розміщені поршень зі штоком та регулювальна гайка, що взаємодіє з ним за допомогою пружини, при цьому вказаний поршень виконаний з порожниною, в якій розташований підпружинений клапан зворотного удару, який відрізняється тим, що клапан зворотного удару оснащений виступом з порожниною, на циліндричній поверхні якого виконано не менше ніж три ряди дроселювальних отворів для забезпечення необхідної витрати ріжучого кисню. (19) (21) u200811979 (22) 09.10.2008 (24) 10.04.2009 (46) 10.04.2009, Бюл.№ 7, 2009 р. (72) ВАСИЛЕНКО СТАНІСЛАВ ЛЕОНІДОВИЧ, UA, КОРОВЧЕНКО ОЛЕКСАНДР ІЛЛІЧ, UA, ГРІДАСОВ ОЛЕКСІЙ ПЕТРОВИЧ, UA, КРАСІЛЬНІКОВ СЕРГІЙ ГЕННАДІЙОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД", UA 3 Заявлений і відомий пристрої мають наступні подібні ознаки: регулювальний клапан прямої дії газокисневого різака, який містить корпус з каналами, в одному з яких розміщені поршень зі штоком та регулювальна гайка, що взаємодіє з ним за допомогою пружини, при цьому вказаний поршень виконаний з порожниною, в якій розташований підпружинений клапан зворотного удару. По сукупності істотних ознак описаний регулювальний клапан прямої дії газокисневого різака є найбільш близьким аналогом (прототипом). В конструкції відомого пристрою за рахунок застосування підпружиненого Т-подібного стрижня, розміщеного в поршні, у разі зворотного удару забезпечується миттєве закриття регулювального клапана. Канали клапана виконані з великим прохідним перетином, що забезпечує значну пропускну спроможність з мінімальними втратами тиску ріжучого кисню. Недоліком даного клапана є відсутність плавного регулювання пуску ріжучого кисню. Це не дозволяє газорізальнику утримати різак в заданому положенні, причому в разі зсуву струменю ріжучого кисню з місця початкового підігріву процес зачистки не виникає, а у разі проведення процесу на підігрітих до кувальної температури заготовках на поверхні виковків з'являються додаткові дефекти через неконтрольовані «вириви» металу, а це не дозволяє якісно виконати процес зачищення. В основу корисної моделі покладене завдання - створити регулювальний клапан прямої дії газокисневого різака, що дозволяє поліпшити умови праці газорізальника за рахунок технічного результату, що полягає в зниженні реактивної сили струменю ріжучого кисню. Для досягнення цього технічного результату в регулювальному клапані прямої дії газокисневого різака, який містить корпус з каналами, в одному з яких розміщені поршень зі штоком та регулювальна гайка, що взаємодіє з ним за допомогою пружини, при цьому вказаний поршень виконаний з порожниною, в якій розташований підпружинений клапан зворотного удару - клапан зворотного удару постачений виступом з порожниною, на циліндричній поверхні якого виконано не менш ніж три ряди дроселювальних отворів для забезпечення необхідної витрати ріжучого кисню. Між відмітними ознаками корисної моделі і технічним результатом, що досягається, є причинно-наслідковий зв'язок. Завдяки виконанню в клапані зворотного удару виступу з порожниною, на циліндричній поверхні якого виконано не менш ніж три ряди дроселювальних отворів за рахунок послідовного відкриття кожного ряду отворів при переміщенні клапана забезпечується плавність пуску ріжучого кисню, а також зниження швидкості потоку ріжучого кисню (за рахунок перепаду тиску). Це дозволяє забезпечити досягнення технічного результату, що полягає в зниженні реактивної сили струменю ріжучого кисню. Дроселювальні отвори забезпечують необхідну витрату ріжучого кисню відповідно до залежності: 40398 4 V=4,5·p·d2·n, де V - необхідна витрата ріжучого кисню; р - тиск кисню на виході з головки різака; d - діаметр дроселювального отвору; n - кількість дроселювальних отворів. Суть корисної моделі більш повно розкривається за допомогою графічних матеріалів, де зображені: на Фіг. 1 - регулювальний клапан прямої дії газокисневого різака; на Фіг. 2 - вид А з Фіг.1. Регулювальний клапан прямої дії газокисневого різака, містить корпус 1 (Фіг.1) з каналами 2, в одному з яких розміщені поршень 3 зі штоком 4 та регулювальна гайка 5, що взаємодіє з ним за допомогою пружини 6, при цьому вказаний поршень 3 виконаний з порожниною 7, в якій розташований підпружинений клапан зворотного удару 8. Клапан зворотного удару 8 постачений виступом 9 (Фіг.2) з порожниною 10, на циліндричній поверхні якого виконано не менш ніж три ряди дроселювальних отворів 11 для забезпечення необхідної витрати ріжучого кисню. Регулювальна гайка 5 (Фіг.1) впливає за допомогою пружини 6 і поршня 3 на клапан зворотного удару 8, забезпечуючи його надійне закриття. Важіль 13 забезпечує переміщення штока 4 на величину, достатню для пропуску необхідного об'єму кисню через дроселювальні отвори 11 (Фіг.2). Заявлена корисна модель промислово застосовна - вона призначена для використання в промисловості й впроваджена в ковальсько-пресових цехах ЗАТ «Новокраматорський машинобудівний завод». Регулювальний клапан прямої дії газокисневого різака працює таким чином. Шток 4 (Фіг.1) під дією пружини 6, зусилля стиснення якої налагоджується регулювальною гайкою 5, за допомогою поршня 3 притискує клапан зворотного удару 8, перекриваючи доступ кисню з одного з каналів 2 корпуса 1. При натисненні на важіль 13 шток 4 піднімається, стискаючи пружину 6. Поршень 3 під дією пружини 12, що розташована в порожнині 7, рухається за штоком 4, при цьому під дією потоку кисню, що поступає з каналу 2 (Фіг.2) в порожнину 10 починає переміщуватися клапан зворотного удару 8 (Фіг.1), відкриваючи прохід кисню з цієї порожнини 10 (Фіг.2) через декілька рядів дроселювальних отворів 11, що послідовно відкриваються при висуненні циліндричного виступу 9 клапана зворотного удару 8 (Фіг.1) з каналу 2 (Фіг.2). Далі кисень поступає в головку різака (на Фіг.1, 2 не показано). Використання заявленого регулювального клапана забезпечує плавний пуск ріжучого кисню за рахунок послідовного відкриття кожного ряду дроселювальних отворів. Це, у поєднанні з дроселюванням кисню, дозволяє знизити швидкість потоку ріжучого кисню, зменшити реактивну силу і крутильний момент, що створюється цією силою, як під час пуску струменю ріжучого кисню, так і в процесі роботи різака в цілому, забезпечуючи поліпшення умов праці газорізальника. Крім того, разом з поліпшенням умов праці газорізальника при використанні регулювального 5 40398 клапана прямої дії за рахунок зниження витрати кисню підвищуються техніко-економічні показники пристрою. Таким чином, конструкція регулювального клапана прямої дії газокисневого різака дозволяє Комп’ютерна верстка Л.Литвиненко 6 за рахунок зниження реактивної сили струменю ріжучого кисню поліпшити умови праці газорізальників, а також покращити техніко-економічні показники газокисневого різака в цілому. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
