F23D 14/42 — для різання

Номер патенту: 114848

Опубліковано: 10.08.2017

Автори: Тимошенко Роман Вікторович, Коровченко Олександр Ілліч, Бєлінський Вадим Анатолійович, Золотопупова Тамара Борисівна, Литвинов Віталій Михайлович

МПК: B23K 7/00, F23D 14/42

Мітки: газокисневий, великих, товщин, металів, різак

Формула / Реферат:

Газокисневий різак для металів великих товщин, що включає корпус із каналами подачі горючого газу і периферійного кисню та розміщений у ньому за умови утворення кільцевих кисневої та газової камер мундштук із центральним каналом для ріжучого кисню і периферійними кисневими каналами, який відрізняється тим, що між периферійними кисневими каналами розташовані радіальні глухі отвори, з якими попарно сполучені канали горючого газу, осі яких...

Номер патенту: 98240

Опубліковано: 27.04.2015

Автори: Волошин Олексій Іванович, Шаповалов Костянтин Петрович, Бєлінський Вадим Анатолійович, Василенко Станіслав Леонідович, Литвинов Віталій Михайлович, Коровченко Олександр Ілліч

МПК: F23D 14/42, F23D 14/00, F23C 7/00 ...

Мітки: газокисневий, різак

Формула / Реферат:

1. Газокисневий різак, в якому головка, наконечник і мундштук виконані та розміщені з утворенням ділянки для розгону горючої суміші, ділянки для поділу потоку горючої суміші на окремі струмені та ділянки з вихідними каналами, який відрізняється тим, що він забезпечений циліндричними каналами ділянки для розгону горючої суміші, які співвісні з половиною циліндричних вихідних каналів меншого діаметра, а інша частина вихідних каналів виконана...

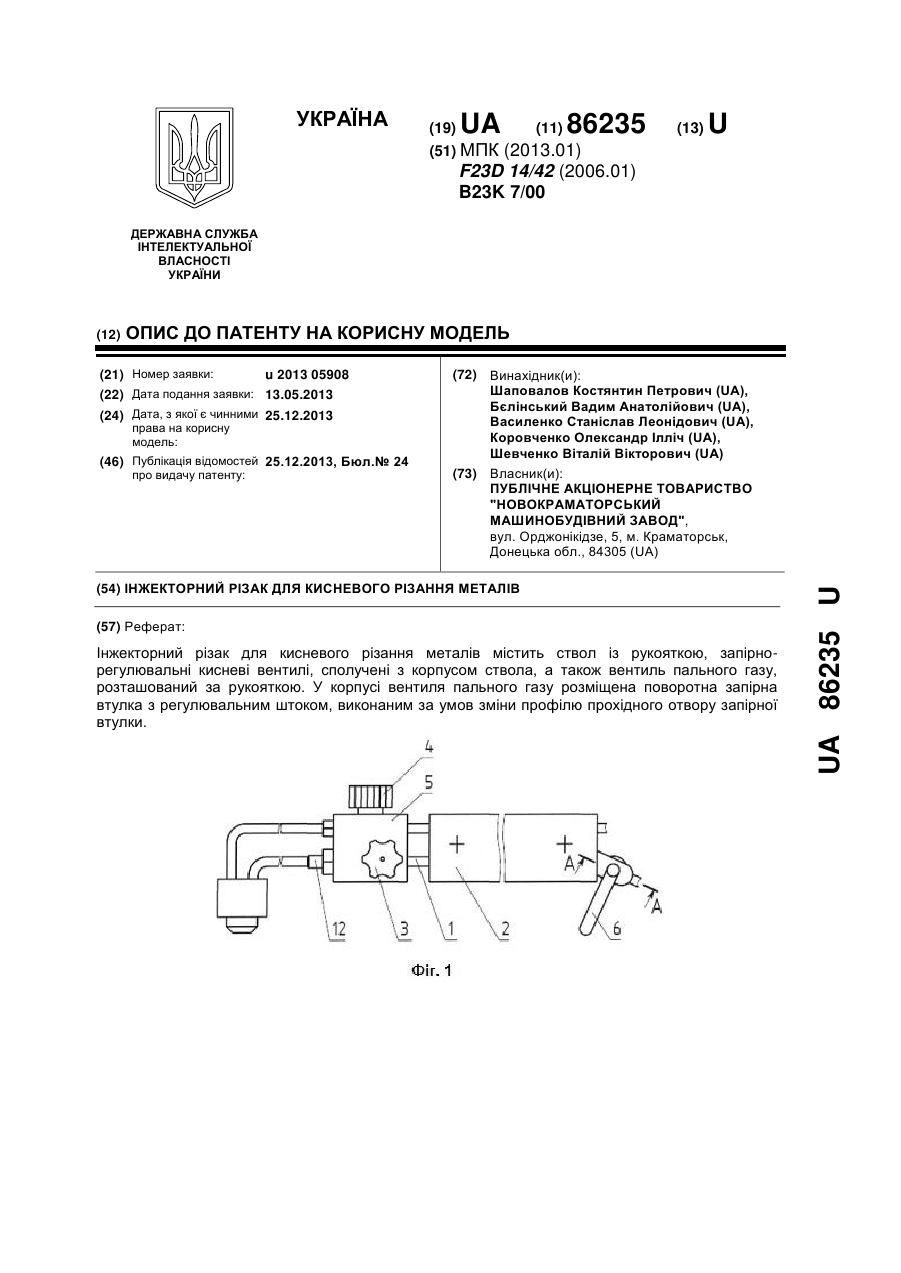

Номер патенту: 86235

Опубліковано: 25.12.2013

Автори: Бєлінський Вадим Анатолійович, Шевченко Віталій Вікторович, Коровченко Олександр Ілліч, Василенко Станіслав Леонідович, Шаповалов Костянтин Петрович

МПК: B23K 7/00, F23D 14/42

Мітки: інжекторний, металів, різання, кисневого, різак

Формула / Реферат:

Інжекторний різак для кисневого різання металів, що містить ствол із рукояткою, запірно-регулювальні кисневі вентилі, сполучені з корпусом ствола, а також вентиль пального газу, розташований за рукояткою, який відрізняється тим, що в корпусі вентиля пального газу розміщена поворотна запірна втулка з регулювальним штоком, виконаним за умов зміни профілю прохідного отвору запірної втулки.

Номер патенту: 76554

Опубліковано: 10.01.2013

Автори: Василенко Станіслав Леонідович, Грідасов Олексій Петрович, Зеленський Сергій Леонідович, Шаповалов Костянтин Петрович, Коровченко Олександр Ілліч

МПК: F23D 14/42, B23K 7/00

Мітки: різак, різання, газокисневого, металів

Формула / Реферат:

1. Різак для газокисневого різання металів, що включає головку з каналами подачі пального газу, підігріваючого і ріжучого кисню, пов'язану за допомогою змішувача із зовнішнім мундштуком, в порожнині якого співвісно розміщений внутрішній мундштук з утворенням каналів подачі пальної суміші, який відрізняється тим, що на зовнішній поверхні внутрішнього мундштука виконані пази з поперечним профілем, що включає дугу кола та відповідає...

Номер патенту: 88062

Опубліковано: 10.09.2009

Автор: Бобух Микола Миколайович

МПК: F23D 11/00, B23K 7/00, B23K 5/00 ...

Мітки: пристрій, випарювальний, розпиленням, попереднім

Формула / Реферат:

Пристрій випарювальний з попереднім розпиленням для пальників, що працюють на рідкому паливі, що містить розпилювач, трубки, що підводять рідке паливо і кисень до розпилювача, головку, зовнішній та внутрішній мундштуки, який відрізняється тим, що зовнішній мундштук є складеною конструкцією, з утворенням між його частинами тупикової камери, вихід із якої виконано у вигляді дозуючих отворів, розміщених вище дна камери, при цьому кисневі отвори...

Номер патенту: 40398

Опубліковано: 10.04.2009

Автори: Красільніков Сергій Геннадійович, Василенко Станіслав Леонідович, Коровченко Олександр Ілліч, Грідасов Олексій Петрович

МПК: F23D 14/42

Мітки: прямої, різака, регулювальний, газокисневого, клапан, дії

Формула / Реферат:

Регулювальний клапан прямої дії газокисневого різака, що містить корпус з каналами, в одному з яких розміщені поршень зі штоком та регулювальна гайка, що взаємодіє з ним за допомогою пружини, при цьому вказаний поршень виконаний з порожниною, в якій розташований підпружинений клапан зворотного удару, який відрізняється тим, що клапан зворотного удару оснащений виступом з порожниною, на циліндричній поверхні якого виконано не менше ніж три...

Номер патенту: 24566

Опубліковано: 10.07.2007

Автори: Василенко Станіслав Леонідович, Коровченко Олександр Ілліч, Литвинов Віталій Михайлович, Чумак Сергій Анатолійович, Красільніков Сергій Геннадійович

МПК: F23D 14/46, F23D 14/02, F23D 14/42 ...

Мітки: пристрій, ручного, термічного, різання

Формула / Реферат:

1. Пристрій для ручного термічного різання, що містить наконечник, в якому розміщений мундштук з каналом, і стовбур з вентилями подачі кисню підігрівального, горючого газу і кисню різального, в порожнинах корпусів яких розташовані штоки з утворенням кільцевих каналів у верхній частині цих порожнин, з'єднаних за допомогою системи каналів, що включає проміжний канал і канали підведення кисню підігрівального й подачі кисню різального, який...

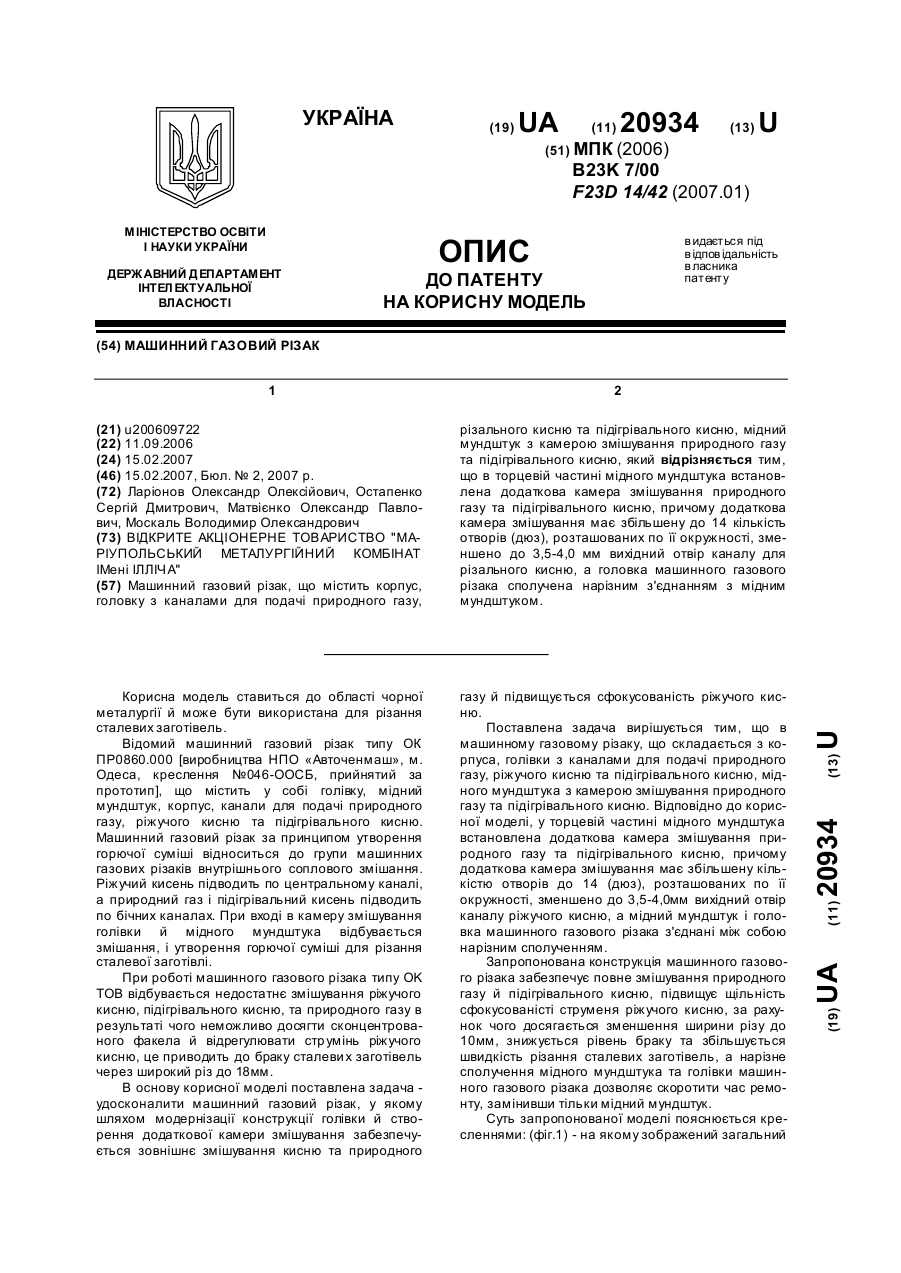

Номер патенту: 20934

Опубліковано: 15.02.2007

Автори: Ларіонов Олександр Олексійович, Матвієнко Олександр Павлович, Москаль Володимир Олександрович, Остапенко Сергій Дмитрович

МПК: B23K 7/00, F23D 14/42

Мітки: газовий, різак, машинний

Формула / Реферат:

Машинний газовий різак, що містить корпус, головку з каналами для подачі природного газу, різального кисню та підігрівального кисню, мідний мундштук з камерою змішування природного газу та підігрівального кисню, який відрізняється тим, що в торцевій частині мідного мундштука встановлена додаткова камера змішування природного газу та підігрівального кисню, причому додаткова камера змішування має збільшену до 14 кількість отворів (дюз),...

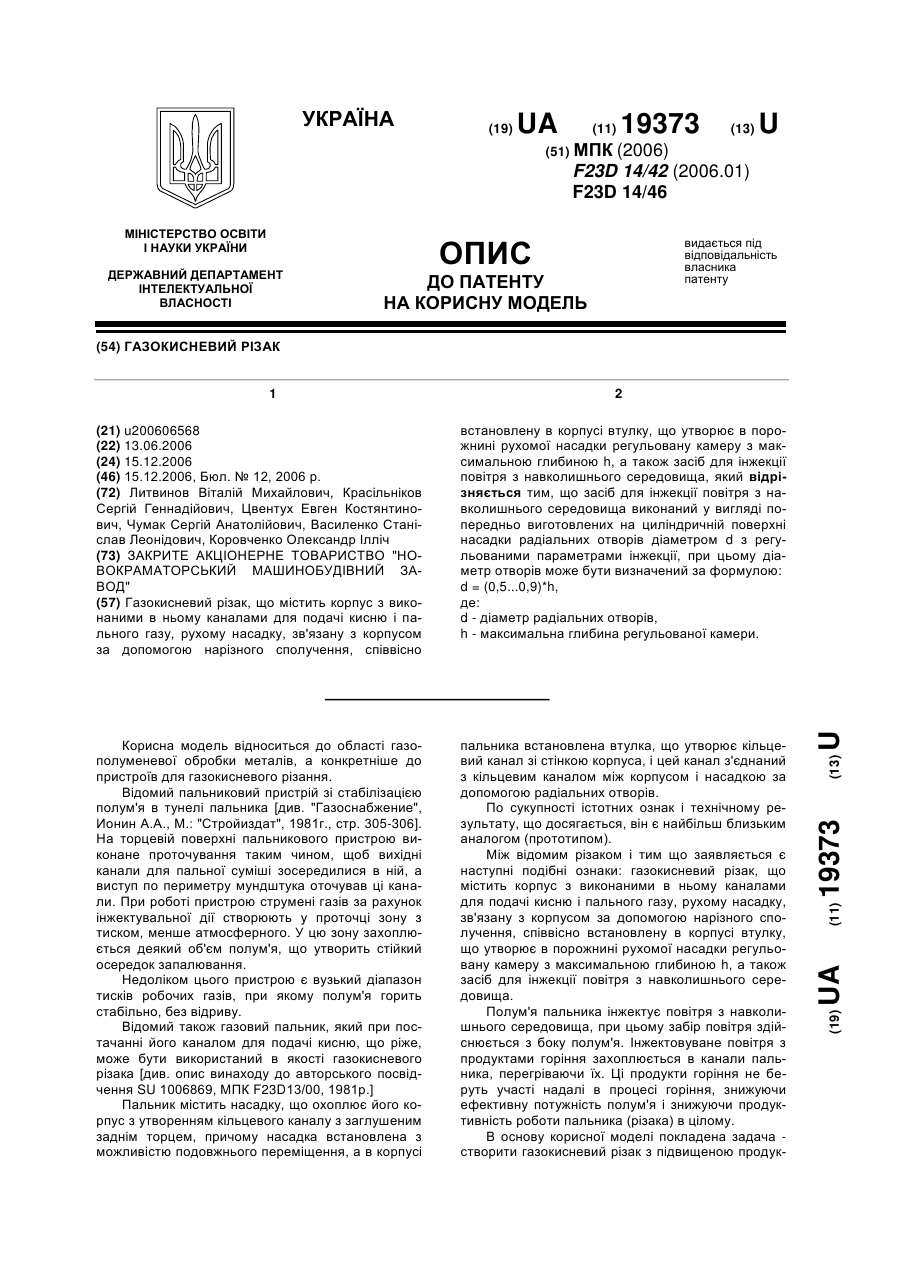

Номер патенту: 19373

Опубліковано: 15.12.2006

Автори: Василенко Станіслав Леонідович, Коровченко Олександр Ілліч, Литвинов Віталій Михайлович, Чумак Сергій Анатолійович, Красільніков Сергій Геннадійович, Цвентух Евген Костянтинович

МПК: F23D 14/46, F23D 14/42

Мітки: різак, газокисневий

Формула / Реферат:

Газокисневий різак, що містить корпус з виконаними в ньому каналами для подачі кисню і пального газу, рухому насадку, зв'язану з корпусом за допомогою нарізного сполучення, співвісно встановлену в корпусі втулку, що утворює в порожнині рухомої насадки регульовану камеру з максимальною глибиною h, а також засіб для інжекції повітря з навколишнього середовища, який відрізняється тим, що засіб для інжекції повітря з навколишнього середовища...

Номер патенту: 15678

Опубліковано: 17.07.2006

Автори: Василенко Станіслав Леонідович, Коровченко Олександр Ілліч, Цвентух Евген Костянтинович, Чумак Сергій Анатолійович, Красільніков Сергій Геннадійович, Литвинов Віталій Михайлович

МПК: F23D 14/46, F23D 14/02, F23D 14/42 ...

Мітки: різання, різак, металів, ручного, газокисневого

Формула / Реферат:

Різак для ручного газокисневого різання металів, що містить змішувальну камеру з отвором і співвісний з нею інжектор з дозатором, який відрізняється тим, що дозатор виконаний у вигляді описаних колом діаметром D щонайменше трьох інжектувальних отворів, причому D<D1, де D1 - діаметр отвору змішувальної камери.

Номер патенту: 12511

Опубліковано: 15.02.2006

Автор: Скрипченко Володимир Іванович

МПК: F23D 14/42

Мітки: газокисневого, різак, різання

Формула / Реферат:

Різак для газокисневого різання, який містить головку з мундштуком і вузлом охолодження, що включає гільзу з патрубком підведення охолоджувача, закріплену на корпусі головки, який відрізняється тим, що на корпусі головки виконані подовжні наскрізні пази, нижні виходи яких об'єднані кільцевою канавкою, що розташована вище мундштука, при цьому гільза установлена на корпусі таким чином, що нижній торець гільзи перекриває канавку на 0,45-0,5 її...

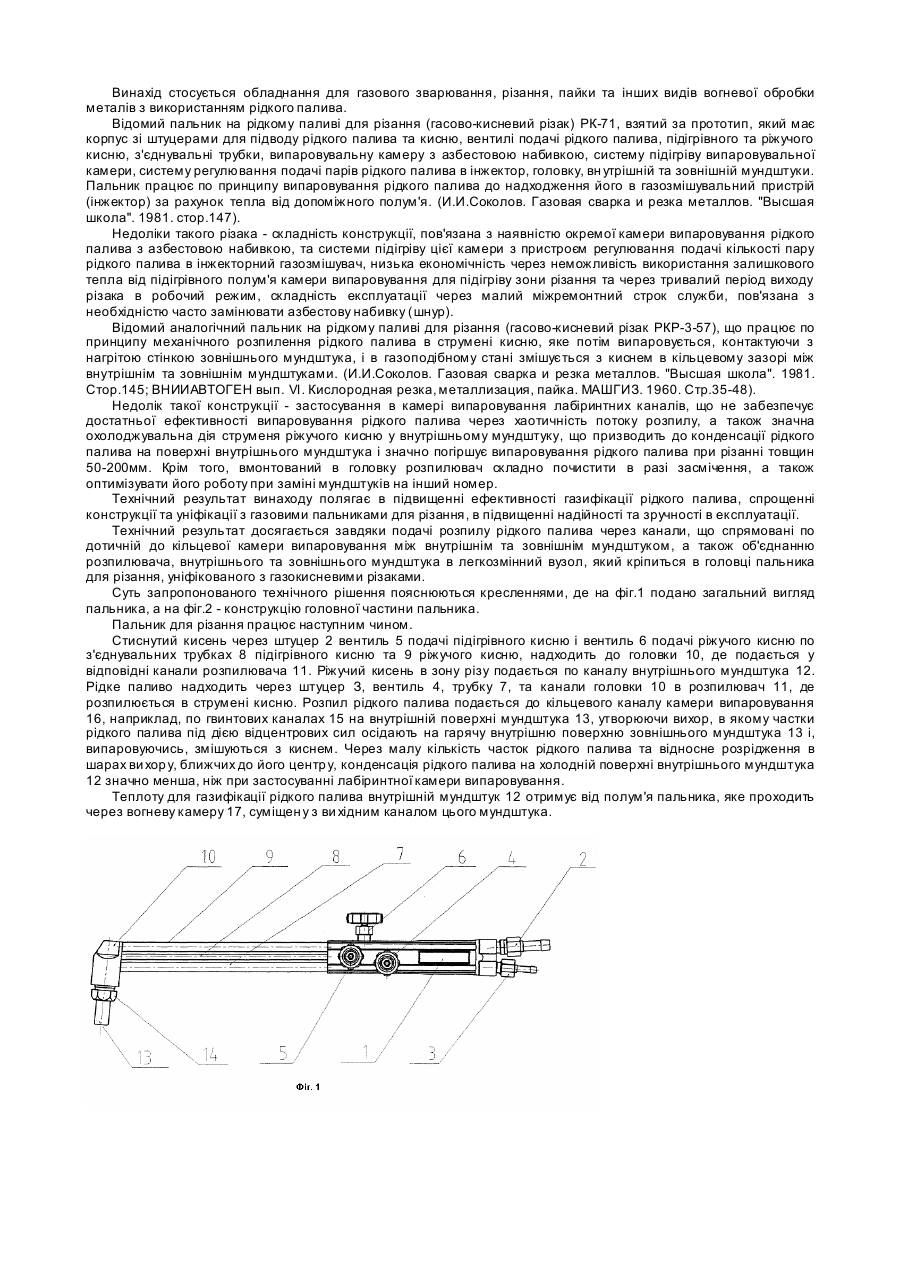

Номер патенту: 67057

Опубліковано: 15.06.2004

Автори: Сергієнко Володимир Олександрович, Пишняк Василь Павлович

МПК: F23D 14/38, F23D 14/42

Мітки: пальник, паливі, рідкому, різання

Формула / Реферат:

Пальник для різання, що містить корпус з приєднувальними штуцерами для рідкого палива та кисню, вентилі подачі рідкого палива, підігрівного та різального кисню, з'єднувальні трубки, головку, розпилювач, внутрішній та зовнішній мундштуки, в порожнині між якими утворена камера випаровування розпилу рідкого палива, а зовнішній мундштук крім того має вогневі камери для підігріву, який відрізняється тим, що розпилювач, внутрішній і зовнішній...

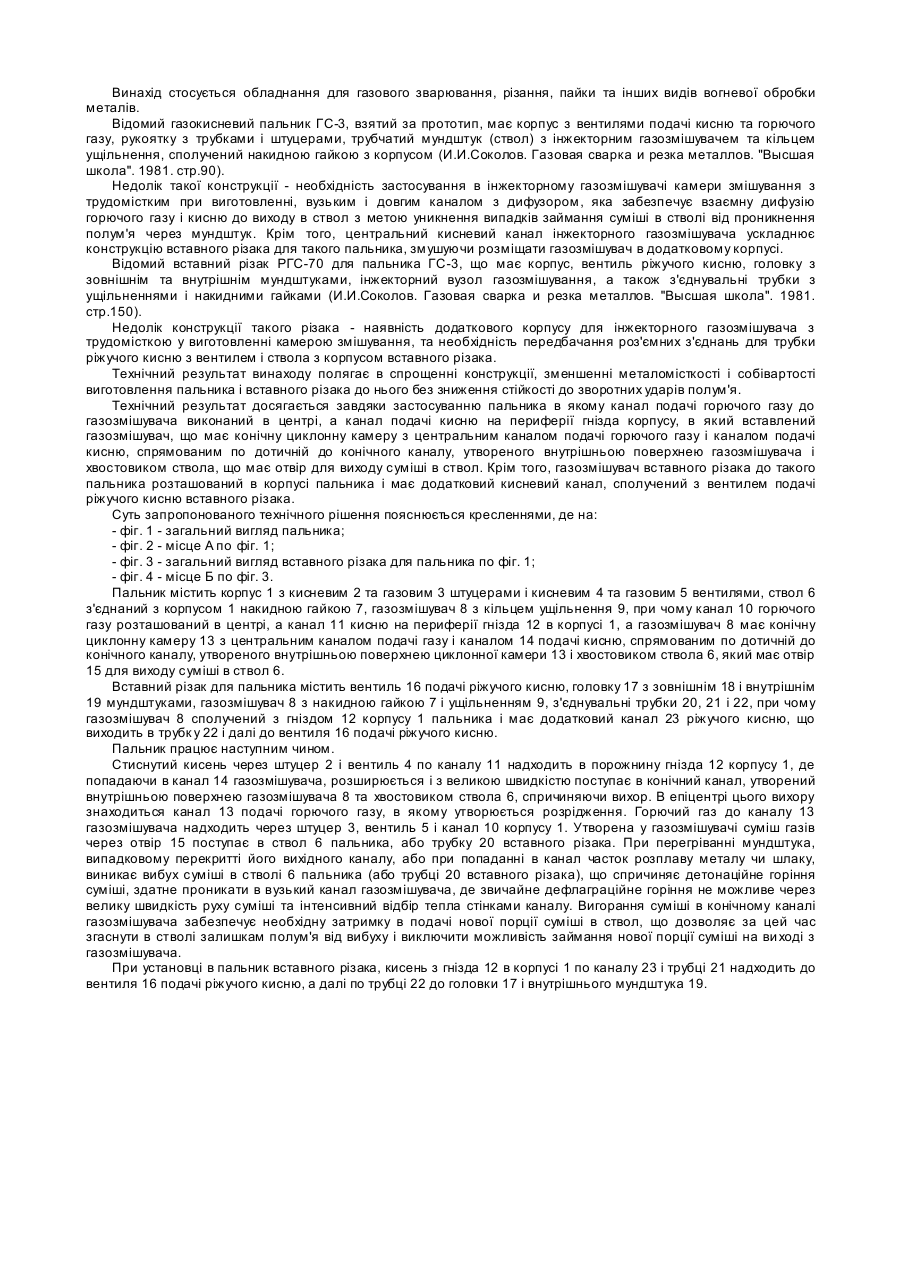

Номер патенту: 63148

Опубліковано: 15.01.2004

Автор: Пишняк Василь Павлович

МПК: F23D 14/38, F23D 14/42

Мітки: пальник

Формула / Реферат:

Винахід стосується обладнання для газового зварювання, різання, пайки та інших видів вогневої обробки металів.Відомий газокисневий пальник ГС-3, взятий за прототип, має корпус з вентилями подачі кисню та горючого газу, рукоятку з трубками і штуцерами, трубчатий мундштук (ствол) з інжекторним газозмішувачем та кільцем ущільнення, сполучений накидною гайкою з корпусом (И.И.Соколов. Газовая сварка и резка металлов. "Высшая...

Номер патенту: 770

Опубліковано: 15.03.2001

Автори: Лисенко Юрій Миколайович, Кагановський Андрій Йосипович

МПК: B23K 7/00, B23K 5/00, F23D 14/40 ...

Мітки: металів, пристрій, газокисневого, зварювання, різання

Формула / Реферат:

1. Пристрій для газокисневого різання і зварювання металів, який містить корпус з виконаними в ньому, каналами подачі кисню і горючого газу, наконечник з мундштуком, інжектор і змішувальну камеру з циліндричною частиною і дифузором, який відрізняється тим, що циліндрична частина змішувально; камери пристрою виконана в одній деталі з інжектором, указана деталь виконана змінною, а в корпусі виконана порожнина для установки указаної змінної...

Номер патенту: 20325

Опубліковано: 15.07.1997

Автори: Лисенко Юрій Миколаєвич, Сергієнко Володимир Олександрович

МПК: B23K 7/00, F23D 14/42

Мітки: газокисневий, різак

Формула / Реферат:

Газокислородный резак, содержащий ствол с регулировочными вентилями подогревающего кислорода, горючего газа, режущего кислорода и инжектором, а также наконечник с каналами под­вода режущего кислорода и горючей смеси к мунд­штуку, отличающийся тем, что канал режущего кислорода соединен дополнительным каналом с каналом горючей смеси, при этом дополнительный канал снабжен нормально закрытым клапаном со стороны режущего кислорода.

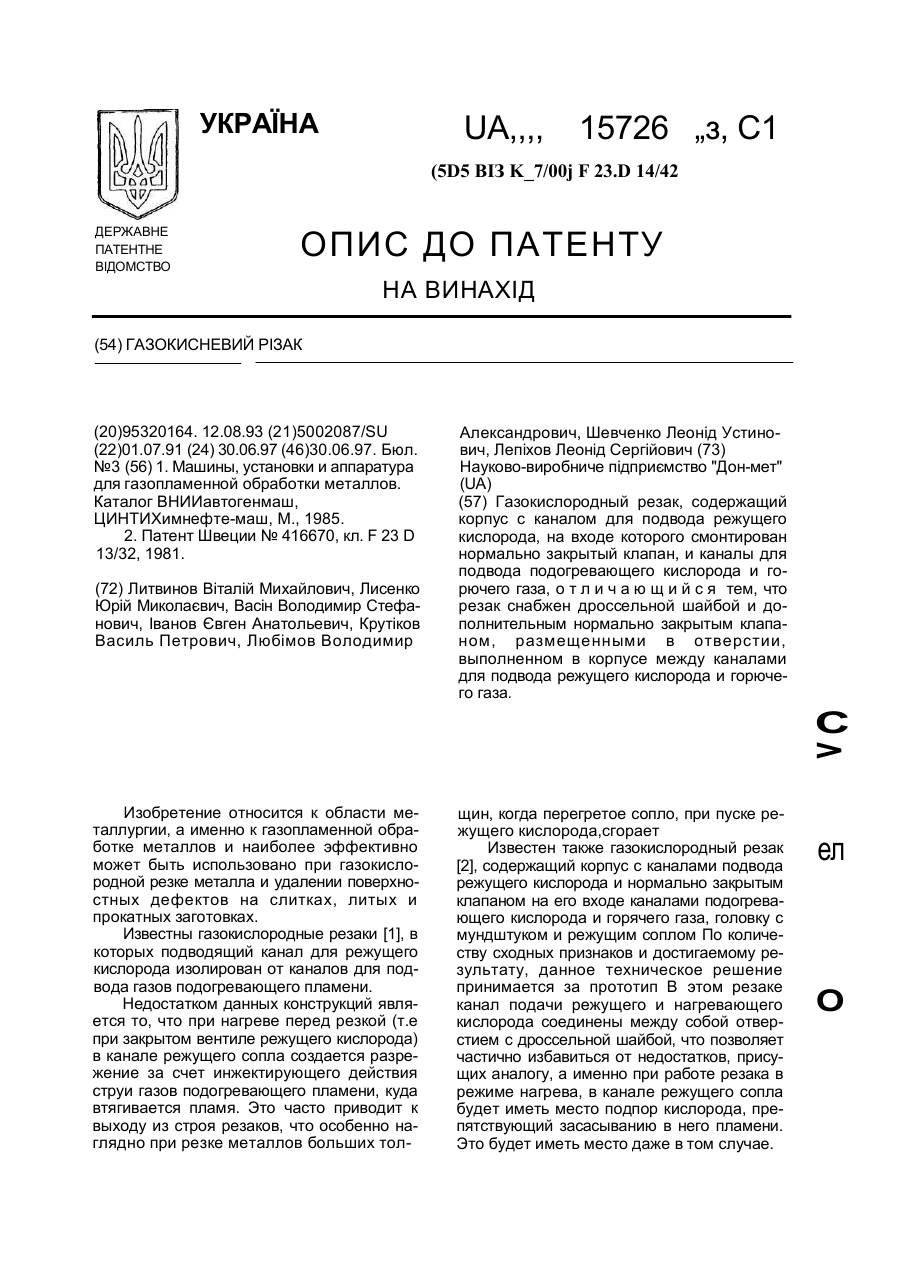

Номер патенту: 15726

Опубліковано: 30.06.1997

Автори: Шевченко Леонід Устинович, Іванов Євген Анатольєвич, Крутіков Василь Петрович, Литвинов Віталій Михайлович, Лепіхов Леонід Сергійович, Любімов Володимир Александрович, Лисенко Юрій Миколаєвич, Васін Володимир Стефанович

МПК: B23K 7/00, F23D 14/42

Мітки: газокисневий, різак

Формула / Реферат:

(57) Газокислородный резак, содержащий корпус с каналом для подвода режущего кислорода, на входе которого смонтирован нормально закрытый клапан, и каналы для подвода подогревающего кислорода и горючего газа, отличающийся тем, что резак снабжен дроссельной шайбой и дополнительным нормально закрытым клапаном, размещенными в отверстии, выполненном в корпусе между каналами для подвода режущего кислорода и горючего газа.

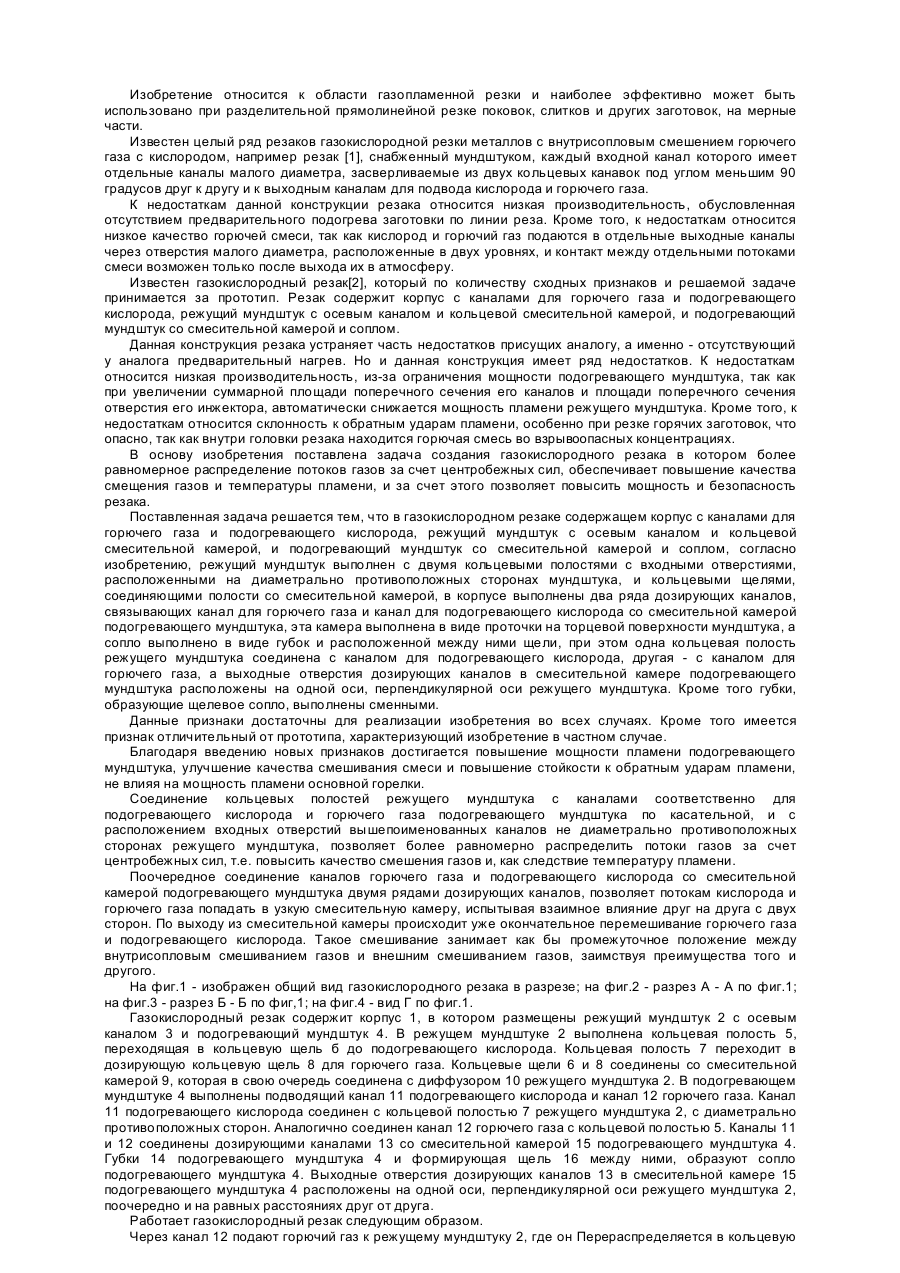

Номер патенту: 15831

Опубліковано: 30.06.1997

Автори: Лисенко Юрій Миколаєвич, Литвинов Віталій Михайлович, Васін Володимир Степанович

МПК: F23D 14/42, B23K 7/00

Мітки: різак, газокисневий

Формула / Реферат:

1. Газокислородный резак, содержащий корпус с каналами для горючего газа и подогревающего кислорода, режущий мундштук с осевым каналом и кольцевой смесительной камерой и подогревающий мундштук со смесительной камерой и соплом, отличающийся тем, что режущий мундштук выполнен с двумя кольцевыми полостями с входными отверстиями, расположенными на диаметрально противоположных сторонах мундштука, и кольцевыми щелями, соединяющими полости со...

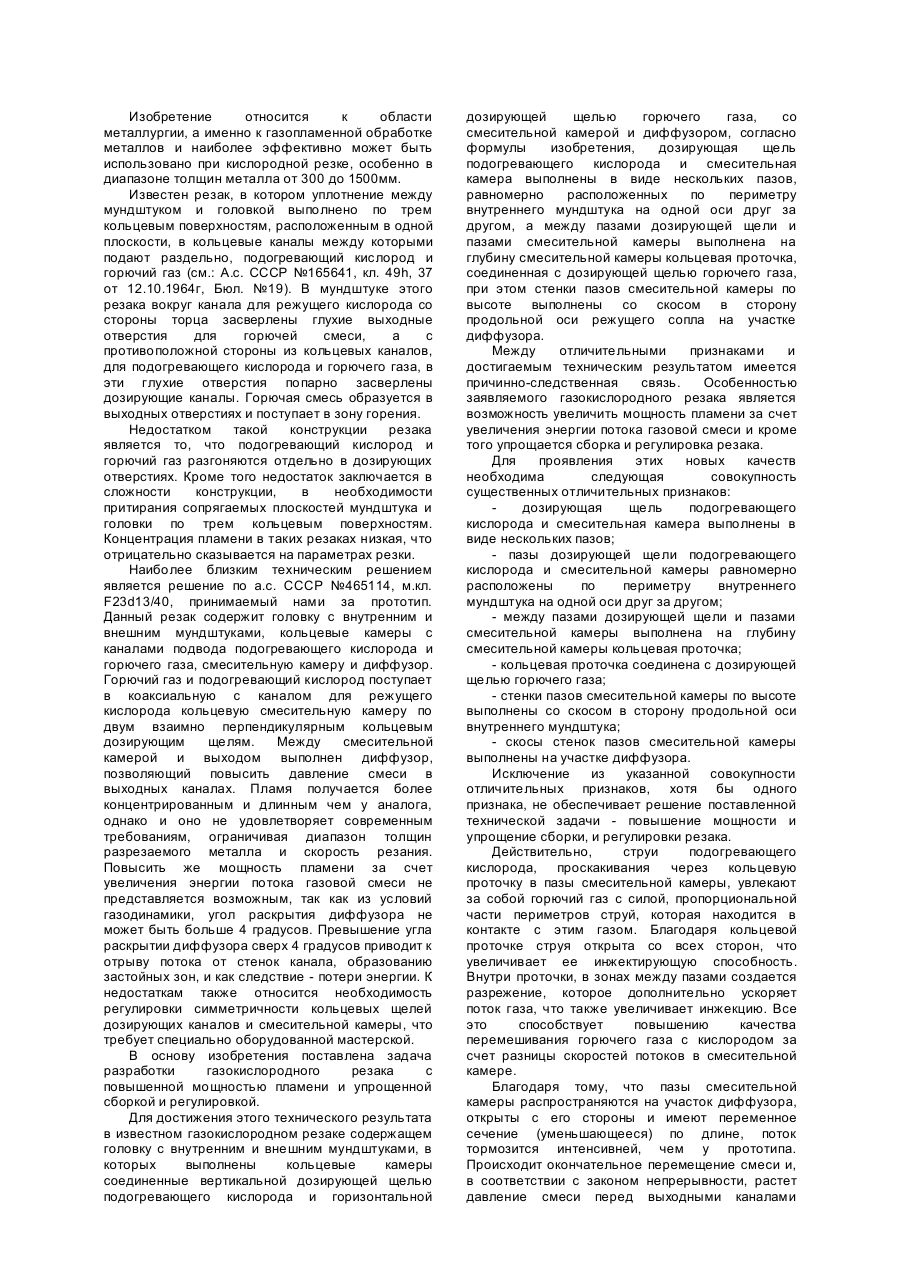

Номер патенту: 15829

Опубліковано: 30.06.1997

Автори: Лисенко Юрій Миколаєвич, Литвинов Віталій Михайлович

МПК: F23D 14/42, B23K 7/00

Мітки: різак, газокисневий

Формула / Реферат:

Газокислородный резак, содержащий головку с наружными и внутренними мундштуками, а которых выполнены кольцевые камеры, соединенные вертикальной дозирующей щелью подогревающего кислорода и горизонтально дозирующей щелью горючего газа со смесительной камерой, и диффузор, отличающийся тем, что дозирующая щель подогревающего кислорода и смесительная камера выполнены в виде нескольких пазов, равномерно расположенных по периметру внутреннего...
