Спосіб аналого-цифрового радіомовлення у діапазоні двч

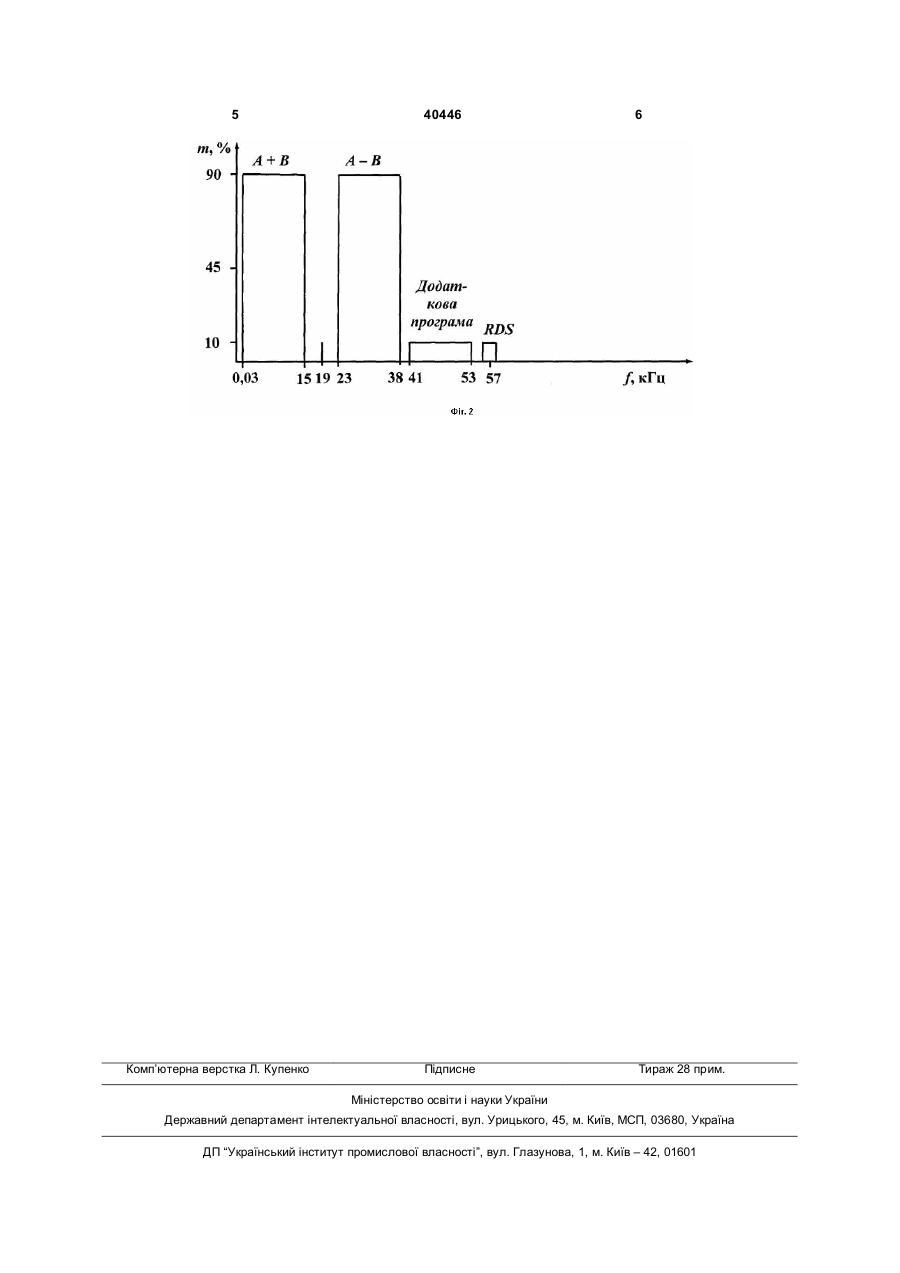

Спосіб аналого-цифрового радіомовлення у діапазоні ДВЧ, що включає на передавальній сто 3 40446 Шуми у обмеженій смузі частот способу стереофонічного мовлення у діапазоні ДВЧ з частотною модуляцією визначаються [Кононович Л.М. Стереофоническое радиовещание. -М.: Связь, 1974. - 262с.] за формулою 2 А arctg(W вt) Uш » g0 wв (1) Р0 t , де g0 - коефіцієнт передачі тракту від входу частотного детектора до виходу приймача; w в - верхня частота смуги частот складеного стереофонічного сигналу; А - спектральна щільність потужності; P0 - потужність корисного сигналу; Wв - верхня частота займаємої смуги; t - стала часу ланки передспотворень. Відношення В шумів Uш АЦРМ У смузі частот цифрового каналу додаткової програми способу аналогово-цифрового радіомовлення у діапазоні ДВЧ щодо рівня шумів Um FMextra У смузі частот цифрового каналу додаткової програми способу радіомовлення FMeXtra дорівнює: L = 20 lg B = 20 lg 4 B= Uш АЦРМ . Uш FMeXtra (2) Підставимо формулу (1) у формулу (2) з внесенням відповідних індексів для кожного зі способів, одержимо відношення В B= wв АЦРМ wв FMeXtra arctg(W в АЦРМ t) arctg( W в FMeXtra t) (3) Рівень L шумів Uш АЦРМ У смузі частот цифрового каналу додаткової програми способу аналогово-цифрового радіомовлення у діапазоні ДВЧ відносно рівня шумів Uш FMeXtra У смузі частот цифрового каналу додаткової програми способу радіомовлення FMeXtra дорівнює L = 20 lg B = 20 lg wв АЦРМ wв FMeXtra arctg(W в АЦРМt ) . arctg(Wв FMeXtra t ) (4) Підставимо відповідні значення параметрів у формулу (3): у способі аналогово-цифрового радіомовлення у діапазоні ДВЧ w в АЦРМ = 53кГц, Wв АЦРМ = 15кГц, t = 75кГц; у способі радіомовлення FMeXtra w в FMextra = 99кГц, Wв FMeXtra = 37кГц, t = 75кГц. 2p × 53000 arctg( 2p × 15000× 75 × 10- 6 ) » -5,7дБ. 2p × 99000 arctg( 2p × 37000 × 75 × 10- 6 ) Отже, одержаний рівень L шумів Uш АЦРМ У смузі частот цифрового каналу додаткової програми способу аналогово-цифрового радіомовлення у діапазоні ДВЧ на 5,7 дБ менше рівня шумів Uш FMeXtra у смузі частот цифрового каналу додаткової програми способу радіомовлення . (5) FMeXtra, є суттєвим виграшем (5,7 дБ) від використання смуги частот 41-53кГц для передавання цифрового сигналу додаткової програми (порівняно зі смугою 62-99кГц) та має велике практичне значення для впровадження нових технологій цифрового радіомовлення у діапазоні ДВЧ. 5 Комп’ютерна верстка Л. Купенко 40446 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
