Пристрій для аналого-цифрового перетворення

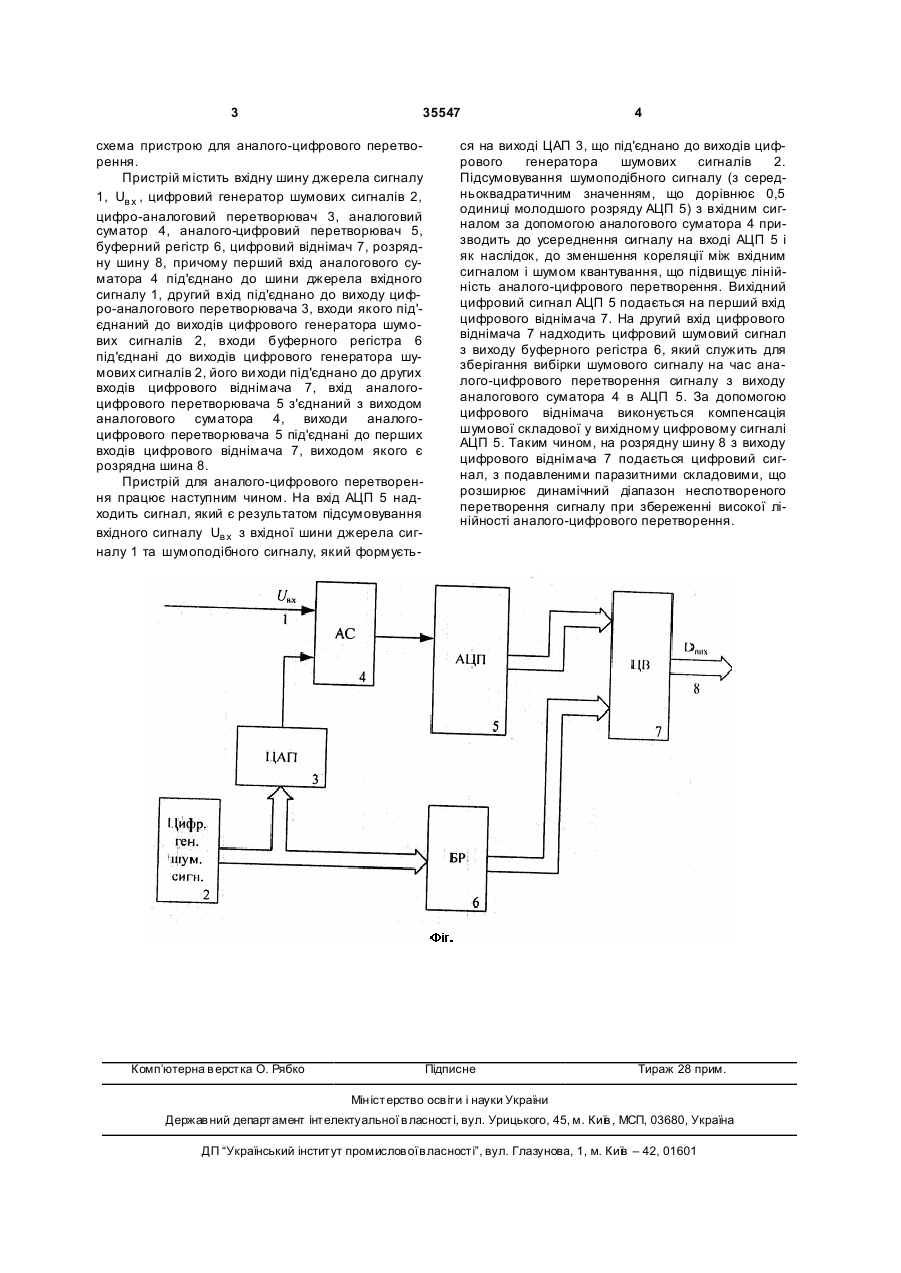

Пристрій для аналого-цифрового перетворення, який містить аналого-цифровий перетворювач, вхід якого під'єднано до виходу аналогового сума 3 35547 схема пристрою для аналого-цифрового перетворення. Пристрій містить вхідну шину джерела сигналу 1, Uв х , цифровий генератор шумових сигналів 2, цифро-аналоговий перетворювач 3, аналоговий суматор 4, аналого-цифровий перетворювач 5, буферний регістр 6, цифровий віднімач 7, розрядну шину 8, причому перший вхід аналогового суматора 4 під'єднано до шини джерела вхідного сигналу 1, другий вхід під'єднано до виходу цифро-аналогового перетворювача 3, входи якого під'єднаний до виходів цифрового генератора шумових сигналів 2, входи буферного регістра 6 під'єднані до виходів цифрового генератора шумових сигналів 2, його ви ходи під'єднано до других входів цифрового віднімача 7, вхід аналогоцифрового перетворювача 5 з'єднаний з виходом аналогового суматора 4, виходи аналогоцифрового перетворювача 5 під'єднані до перших входів цифрового віднімача 7, виходом якого є розрядна шина 8. Пристрій для аналого-цифрового перетворення працює наступним чином. На вхід АЦП 5 надходить сигнал, який є результатом підсумовування вхідного сигналу Uв х з вхідної шини джерела сигналу 1 та шумоподібного сигналу, який формуєть Комп’ютерна в ерстка О. Рябко 4 ся на виході ЦАП 3, що під'єднано до виходів цифрового генератора шумових сигналів 2. Підсумовування шумоподібного сигналу (з середньоквадратичним значенням, що дорівнює 0,5 одиниці молодшого розряду АЦП 5) з вхідним сигналом за допомогою аналогового суматора 4 призводить до усереднення сигналу на вході АЦП 5 і як наслідок, до зменшення кореляції між вхідним сигналом і шумом квантування, що підвищує лінійність аналого-цифрового перетворення. Вихідний цифровий сигнал АЦП 5 подається на перший вхід цифрового віднімача 7. На другий вхід цифрового віднімача 7 надходить цифровий шумовий сигнал з виходу буферного регістра 6, який служить для зберігання вибірки шумового сигналу на час аналого-цифрового перетворення сигналу з виходу аналогового суматора 4 в АЦП 5. За допомогою цифрового віднімача виконується компенсація шумової складової у вихідному цифровому сигналі АЦП 5. Таким чином, на розрядну шину 8 з виходу цифрового віднімача 7 подається цифровий сигнал, з подавленими паразитними складовими, що розширює динамічний діапазон неспотвореного перетворення сигналу при збереженні високої лінійності аналого-цифрового перетворення. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
