Спосіб синтезу аналого-цифрового фільтру
Номер патенту: 9377
Опубліковано: 15.09.2005
Автори: Долгін Ігор Володимирович, Долгін Володимир Прохорович
Формула / Реферат
Спосіб синтезу аналого-цифрового фільтра, що заснований на моделюванні реакції фільтра з нормованою операторною дробово-раціональною передавальною функцією вигляду
,
який відрізняється тим, що вихідний сигнал фільтра одержують шляхом підсумовування добутків коефіцієнтів оператора дії з індексами відповідними порядку похідних вихідного сигналу фільтра на попередні значення цих похідних, величина яких вираховується додаванням результату множення поточного значення старшої на один порядок похідної і кроку дискретизації з попереднім значенням одержуваної похідної, реєстрованим елементом пам'яті, причому значення старшої похідної вихідного сигналу фільтра вираховується підсумовуванням вхідного сигналу фільтра з інверсними значеннями добутків поточних значень всіх молодших похідних вихідного сигналу фільтра і коефіцієнтів власного оператора, індекси яких співпадають з порядком похідної, що помножується.
Текст

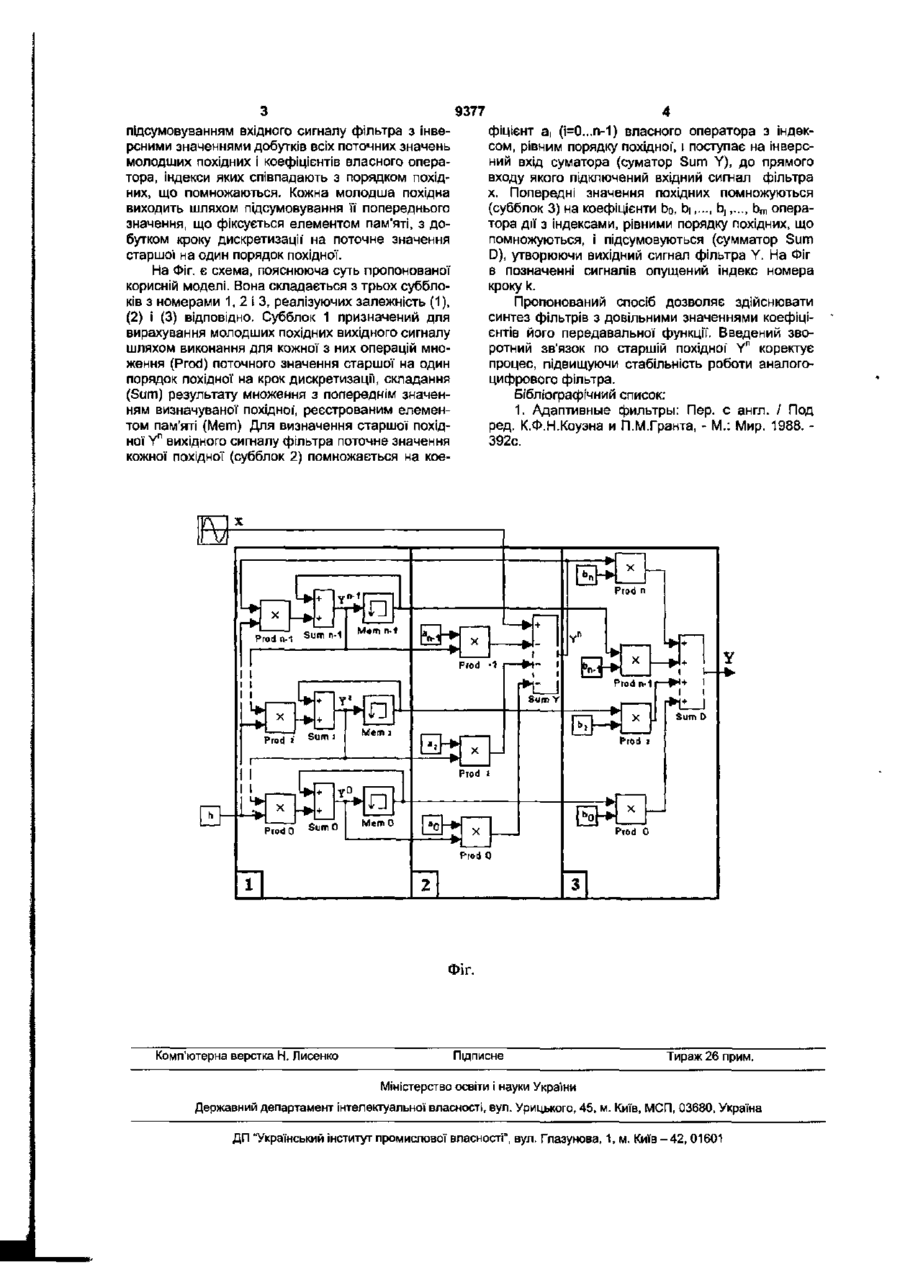

Спосіб синтезу аналого-цифрового фільтра, що заснований на моделюванні реакції фільтра з нормованою операторною дробово-раціональною передавальною функцією вигляду Zap1 і=0 J=0 Корисна модель відноситься до радіотехніки, зокрема, синтезу пристроїв фільтрації сигналу і може бути використана в автоматиці і телемеханіці при рішенні задач корекції систем управління. Відомий спосіб синтезу фільтра [1], заснований на дискретному перетворенні аналогового сигналу Недоліком його є складність реалізації. Як прототип вибраний спосіб по [а. с. №1828551, МПК G05B5/01 Нелинейный фильтр, БИ №26, 1993г., стр.124]. Його недоліком є обмежені функціональні можливості В основу корисної моделі поставлена задача синтезу фільтра по заданій нормованій дробовораціональній передавальній функції вигляду W(p)=R(p)/Q(p) m fleR(p)=ZbjPJ - оператор дії, J=0 n Q(p)=£a,p' - власний оператор, і=0 m - порядок оператора дії, п - порядок власного оператора, m
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for synthesizing an analog-digital filter
Автори англійськоюDolhin Volodymyr Prohorovych, Dolhin Ihor Volodymyovych
Назва патенту російськоюСпособ синтеза аналого-цифрового фильтра
Автори російськоюДолгин Владимир Прохорович, Долгин Игорь Владимирович
МПК / Мітки
МПК: G05B 5/00
Мітки: синтезу, аналого-цифрового, спосіб, фільтру
