Формула / Реферат

Пропарювальна камера, що містить корпус, нагрівальні елементи, теплообмінний апарат, яка відрізняється тим, що корпус камери теплоізольований, як нагрівальні елементи використано аеродинамічний нагрівач роторного типу, що встановлений у внутрішній порожнині теплоізольованого корпусу та з'єднаний з електродвигуном, причому перед аеродинамічним нагрівачем роторного типу влаштовано дистанційно керовану жалюзійну гратку, а в його робочій зоні встановлені дистанційно керовані розпилювальні форсунки, окрім того, у внутрішній порожнині теплоізольованого корпусу розташовані вертикальні стелажі з решітчастими полицями, горизонтальні повздовжні повітропроводи, направляючі екрани із розгалуженою системою розподільчих отворів, регулювальні дросель-клапани.

Текст

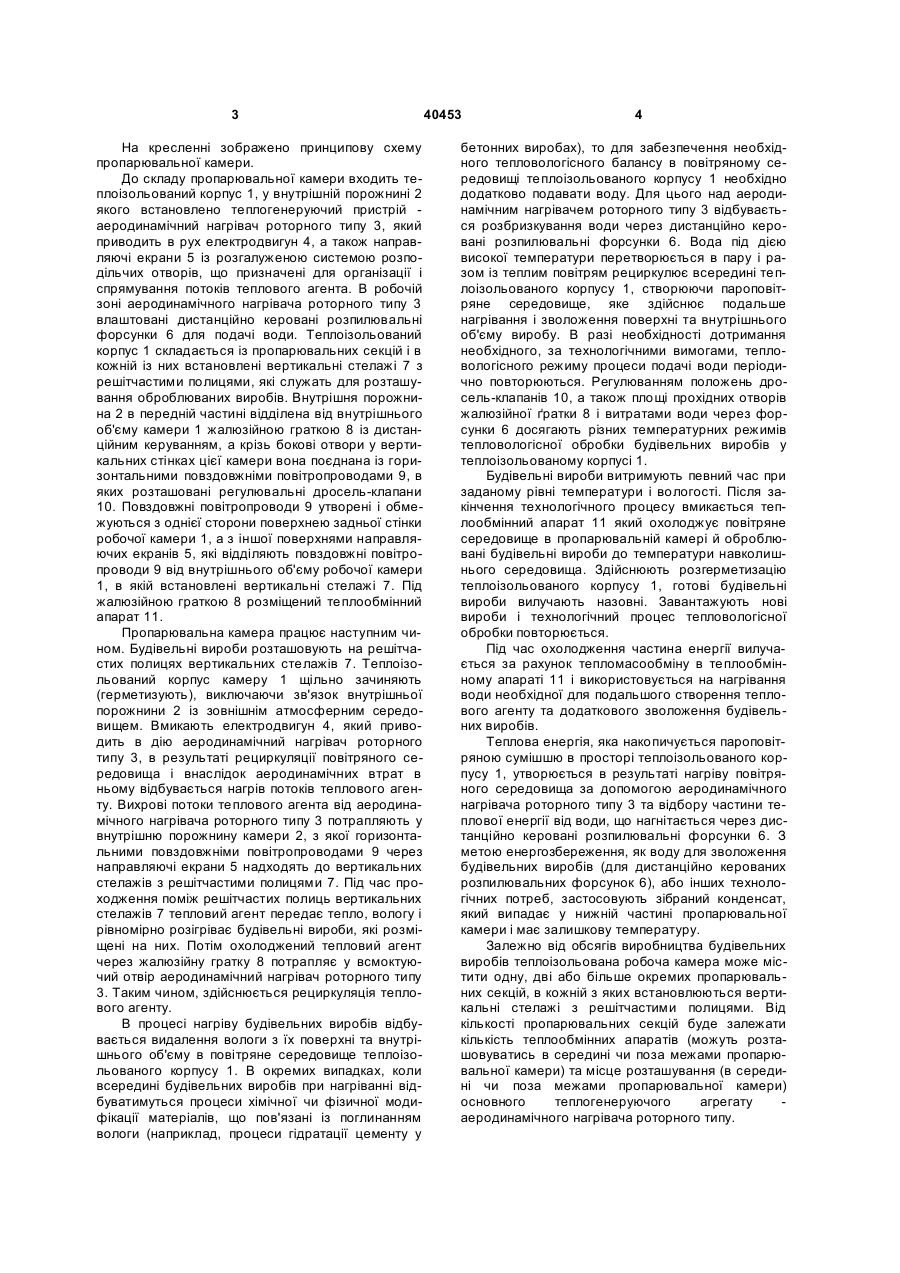

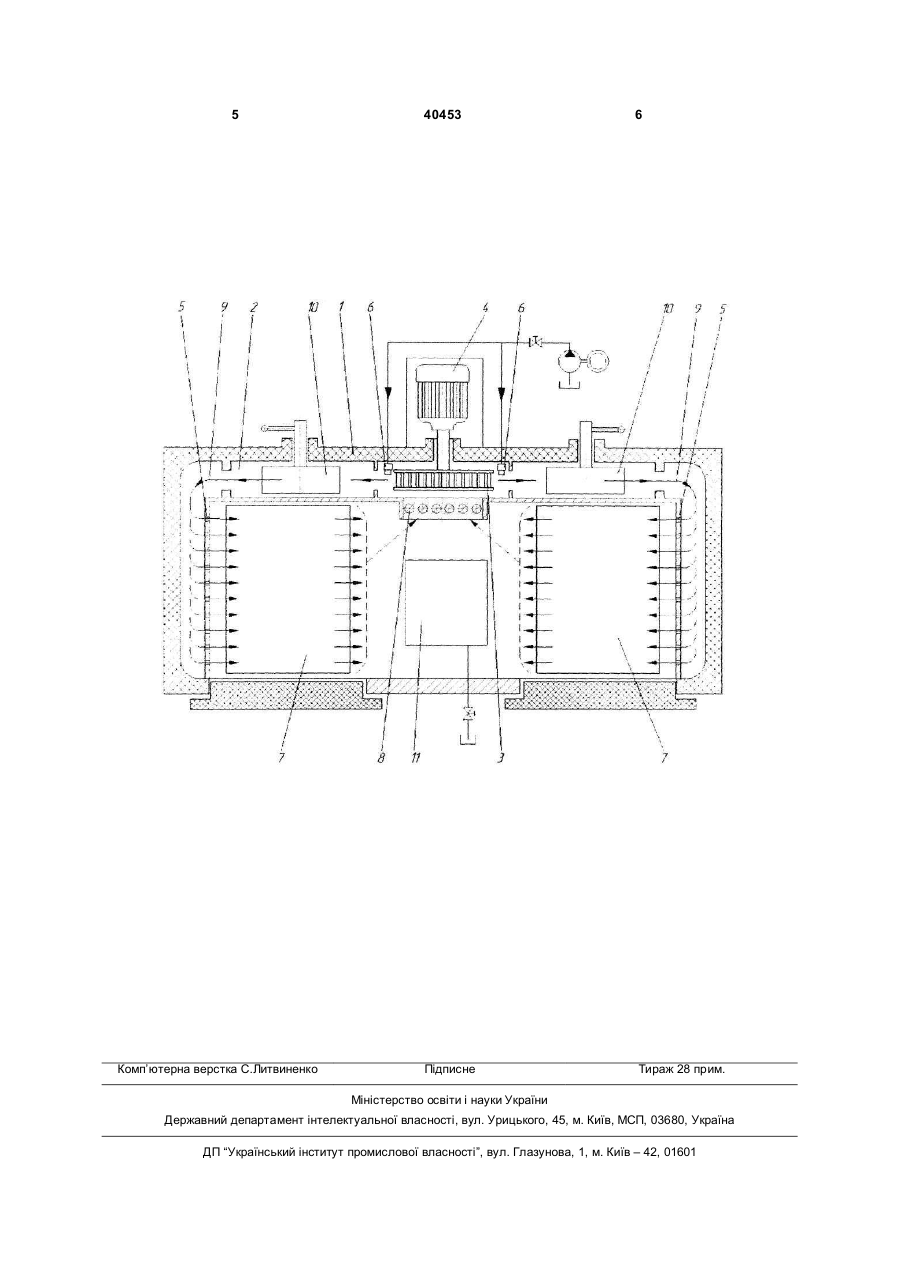

Пропарювальна камера, що містить корпус, нагрівальні елементи, теплообмінний апарат, яка відрізняється тим, що корпус камери теплоізольований, як нагрівальні елементи використано аеродинамічний нагрівач роторного типу, що вста 3 На кресленні зображено принципову схему пропарювальної камери. До складу пропарювальної камери входить теплоізольований корпус 1, у внутрішній порожнині 2 якого встановлено теплогенеруючий пристрій аеродинамічний нагрівач роторного типу 3, який приводить в рух електродвигун 4, а також направляючі екрани 5 із розгалуженою системою розподільчих отворів, що призначені для організації і спрямування потоків теплового агента. В робочій зоні аеродинамічного нагрівача роторного типу 3 влаштовані дистанційно керовані розпилювальні форсунки 6 для подачі води. Теплоізольований корпус 1 складається із пропарювальних секцій і в кожній із них встановлені вертикальні стелажі 7 з решітчастими полицями, які служать для розташування оброблюваних виробів. Внутрішня порожнина 2 в передній частині відділена від внутрішнього об'єму камери 1 жалюзійною граткою 8 із дистанційним керуванням, а крізь бокові отвори у вертикальних стінках цієї камери вона поєднана із горизонтальними повздовжніми повітропроводами 9, в яких розташовані регулювальні дросель-клапани 10. Повздовжні повітропроводи 9 утворені і обмежуються з однієї сторони поверхнею задньої стінки робочої камери 1, а з іншої поверхнями направляючих екранів 5, які відділяють повздовжні повітропроводи 9 від внутрішнього об'єму робочої камери 1, в якій встановлені вертикальні стелажі 7. Під жалюзійною граткою 8 розміщений теплообмінний апарат 11. Пропарювальна камера працює наступним чином. Будівельні вироби розташовують на решітчастих полицях вертикальних стелажів 7. Теплоізольований корпус камеру 1 щільно зачиняють (герметизують), виключаючи зв'язок внутрішньої порожнини 2 із зовнішнім атмосферним середовищем. Вмикають електродвигун 4, який приводить в дію аеродинамічний нагрівач роторного типу 3, в результаті рециркуляції повітряного середовища і внаслідок аеродинамічних втрат в ньому відбувається нагрів потоків теплового агенту. Вихрові потоки теплового агента від аеродинамічного нагрівача роторного типу 3 потрапляють у внутрішню порожнину камери 2, з якої горизонтальними повздовжніми повітропроводами 9 через направляючі екрани 5 надходять до вертикальних стелажів з решітчастими полицями 7. Під час проходження поміж решітчастих полиць вертикальних стелажів 7 тепловий агент передає тепло, вологу і рівномірно розігріває будівельні вироби, які розміщені на них. Потім охолоджений тепловий агент через жалюзійну гратку 8 потрапляє у всмоктуючий отвір аеродинамічний нагрівач роторного типу 3. Таким чином, здійснюється рециркуляція теплового агенту. В процесі нагріву будівельних виробів відбувається видалення вологи з їх поверхні та внутрішнього об'єму в повітряне середовище теплоізольованого корпусу 1. В окремих випадках, коли всередині будівельних виробів при нагріванні відбуватимуться процеси хімічної чи фізичної модифікації матеріалів, що пов'язані із поглинанням вологи (наприклад, процеси гідратації цементу у 40453 4 бетонних виробах), то для забезпечення необхідного тепловологісного балансу в повітряному середовищі теплоізольованого корпусу 1 необхідно додатково подавати воду. Для цього над аеродинамічним нагрівачем роторного типу 3 відбувається розбризкування води через дистанційно керовані розпилювальні форсунки 6. Вода під дією високої температури перетворюється в пару і разом із теплим повітрям рециркулює всередині теплоізольованого корпусу 1, створюючи пароповітряне середовище, яке здійснює подальше нагрівання і зволоження поверхні та внутрішнього об'єму виробу. В разі необхідності дотримання необхідного, за технологічними вимогами, тепловологісного режиму процеси подачі води періодично повторюються. Регулюванням положень дросель-клапанів 10, а також площі прохідних отворів жалюзійної ґратки 8 і витратами води через форсунки 6 досягають різних температурних режимів тепловологісної обробки будівельних виробів у теплоізольованому корпусі 1. Будівельні вироби витримують певний час при заданому рівні температури і вологості. Після закінчення технологічного процесу вмикається теплообмінний апарат 11 який охолоджує повітряне середовище в пропарювальній камері й оброблювані будівельні вироби до температури навколишнього середовища. Здійснюють розгерметизацію теплоізольованого корпусу 1, готові будівельні вироби вилучають назовні. Завантажують нові вироби і технологічний процес тепловологісної обробки повторюється. Під час охолодження частина енергії вилучається за рахунок тепломасообміну в теплообмінному апараті 11 і використовується на нагрівання води необхідної для подальшого створення теплового агенту та додаткового зволоження будівельних виробів. Теплова енергія, яка накопичується пароповітряною сумішшю в просторі теплоізольованого корпусу 1, утворюється в результаті нагріву повітряного середовища за допомогою аеродинамічного нагрівача роторного типу 3 та відбору частини теплової енергії від води, що нагнітається через дистанційно керовані розпилювальні форсунки 6. З метою енергозбереження, як воду для зволоження будівельних виробів (для дистанційно керованих розпилювальних форсунок 6), або інших технологічних потреб, застосовують зібраний конденсат, який випадає у нижній частині пропарювальної камери і має залишкову температуру. Залежно від обсягів виробництва будівельних виробів теплоізольована робоча камера може містити одну, дві або більше окремих пропарювальних секцій, в кожній з яких встановлюються вертикальні стелажі з решітчастими полицями. Від кількості пропарювальних секцій буде залежати кількість теплообмінних апаратів (можуть розташовуватись в середині чи поза межами пропарювальної камери) та місце розташування (в середині чи поза межами пропарювальної камери) основного теплогенеруючого агрегату аеродинамічного нагрівача роторного типу. 5 Комп’ютерна верстка C.Литвиненко 40453 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Steam-curing chamber

Автори англійською

Kolisnyk Olena Petrivna, Kots Ivan Vasyliovych

Назва патенту російською

Пропаривающая камера

Автори російською

Колесник Елена Петровна, Коц Иван Васильевич

МПК / Мітки

МПК: C04B 40/00

Мітки: пропарювальна, камера
