Пропарювальна камера для пиломатеріалів

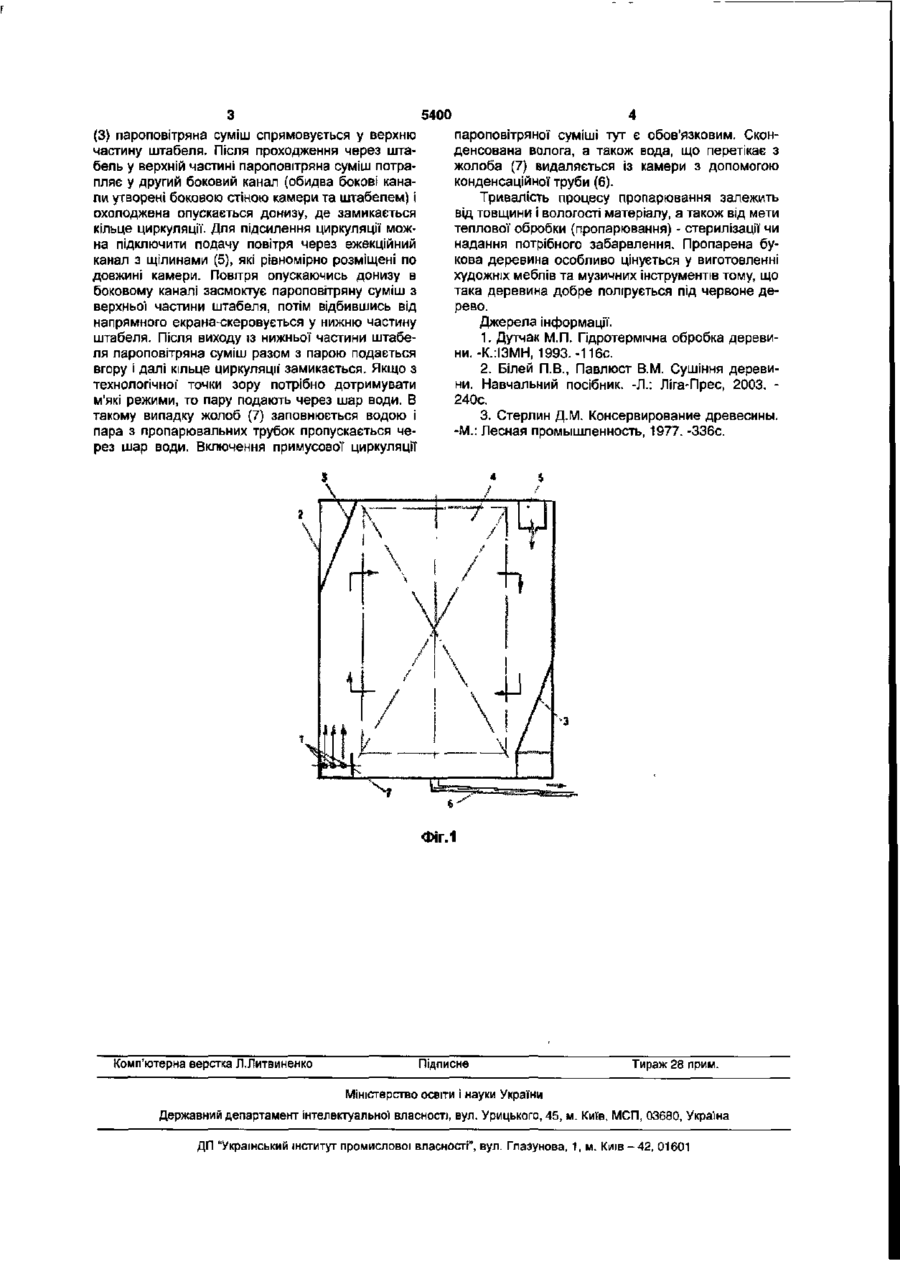

Пропарювальна камера для пиломатеріалів, що містить в теплоізольованому корпусі пропарювальні трубки для подачі пари в робочий простір камери, напрямні екрани і ежекційний канал з щілинами, яка відрізняється тим, що в камері за допомогою напрямних екранів та ежекційного каналу створюється примусова циркуляція пароповітряної суміші в штабелях, чим забезпечується якісне та інтенсивне пропарювання пиломатеріалів і заготовок. Корисна модель відноситься до обладнання деревообробної галузі промисловості і може бути використана для пропарювання букових пиломатеріалів і заготовок з метою їх теплової стерилізації та зміни кольору, чим, крім того, вирівнюється забарвлення заболонної та центральної зони деревини. За рахунок спеціального розміщення направляючих екранів, використання спеціальної схеми подачі пари із пропарювальних трубок та подачі пароповітряної суміші через щілини ежекційного каналу, в камері створюється примусова циркуляція, яка забезпечує рівномірну подачу пари у всі зони по довжині камери і, відповідно, якісне пропарювання пиломатеріалів та заготовок. що містить в теплоізольованому корпусі пропарювальні трубки для подачі пари в робочий простір камери, напрямні екрани і ежекційний канал з щілинами, згідно з корисною моделлю, за допомогою напрямних екранів та ежекційного каналу створюється примусова циркуляція пароповітряної суміші в штабелях, чим забезпечується якісне та інтенсивне пропарювання пиломатеріалів і заготовок. Пропарювальна камера (Фіг.1) є устаткуванням стаціонарного типу, виготовленого із будівельних матеріалів {цегла, бетон, залізобетон). Внутрішня поверхня стін і перекриття має вологотривке і герметичне покриття. В середині теплоізольованого корпусу (2) пропарювальної камери встановлено відповідне устаткування. Вздовж однієї бокової стіни в жолобі (7) розміщено три пропарювальні труби (1), що мають рівномірно розміщені по довжині камери отвори, які направлені вгору. Для спрямування пароповітряної суміші в штабель (4) вздовж бокових стінок (по діагоналі в поперечному перетині) змонтовано напрямні екрани (3). Для підсилення циркуляції пароповітряної суміші по довжині в камері в її верхній частині передбачено канал (5) з щілинами, направленими донизу. Волога, яка сконденсувалась в камері, вилучається з неї за допомогою спеціального відводу (6). Принцип роботи пропарювальної камери для пиломатеріалів наступний. Пара з трубок в боковому каналі піднімається вгору з певною швидкістю, що дозволяє засмоктувати пароповітряну суміш із нижньої частини штабеля (4). У верхній частині штабеля за допомогою напрямного екрану Деревообробна промисловість використовує для пропарювання пиломатеріалів різні пристрої: пропарювальні ями, пропарювальні камери, пропарювальні барабани, ковпаки та пропарювальні автоклави [1, 2, 3]. Пропарювальні ями, як правило, використовуються для пропарювання ванчесів у фанерному виробництві. Пропарювальні барабани використовують для пропарювання заготовок перед гнуттям. Для пропарювання пиломатеріалів і заготовок з метою їх теплової стерилізації і зміни кольору найчастіше застосовуються пропарювальні камери, ковпаки та автоклави. Описані в літературних джерелах пропарювальні камери не забезпечують циркуляції пароповітряної суміші через штабель, чим знижується якість пропарювального матеріалу (нерівномірність забарвлення та теплової стерилізації в різних зонах камери). Особливо низька рівномірність пропарювання спостерігається при пропусканні пари через шар води. В пропарювальній камері для пиломатеріалів, о о 5400 (3) пароповітряна суміш спрямовується у верхню частину штабеля. Після проходження через штабель у верхній частині пароповітряна суміш потрапляє у другий боковий канал (обидва бокові канали утворені боковою стіною камери та штабелем) і охолоджена опускається донизу, де замикається кільце циркуляції. Для підсилення циркуляції можна підключити подачу повітря через ежекційний канал з щілинами (5), які рівномірно розміщені по довжині камери. Повітря опускаючись донизу в боковому каналі засмоктує пароповітряну суміш з верхньої частини штабеля, потім відбившись від напрямного екрана-скеровується у нижню частину штабеля. Після виходу із нижньої частини штабеля пароповітряна суміш разом з парою подається вгору і далі кільце циркуляції замикається. Якщо з технологічної точки зору потрібно дотримувати м'які режими, то пару подають через шар води. В такому випадку жолоб (7) заповнюється водою і пара з пропарювальних трубок пропускається через шар води. Включення примусової циркуляції пароповітряної суміші тут є обов'язковим. Сконденсована волога, а також вода, що перетікає з жолоба (7) видаляється із камери з допомогою конденсаційної труби (6). Тривалість процесу пропарювання залежить від товщини і вологості матеріалу, а також від мети теплової обробки (пропарювання) - стерилізації чи надання потрібного забарвлення. Пропарена букова деревина особливо цінується у виготовленні художніх меблів та музичних інструментів тому, що така деревина добре полірується під червоне дерево. Джерела інформації. 1. Дутчак М.П. Гідротермічна обробка деревини.-К.:ІЗМН, 1993.-116с. 2. Білей П.В., Павлюст В.М. Сушіння деревини. Навчальний посібник. -Л.: Ліга-Прес, 2003. 240с. 3. Стерлин Д.М. Консервирование древесины. -М.: Лесная промышленность, 1977. -336с. ФІГ.1 Комп'ютерна верстка Л.Литвиненко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
