Кабель для сигналізації, блокування або контролю

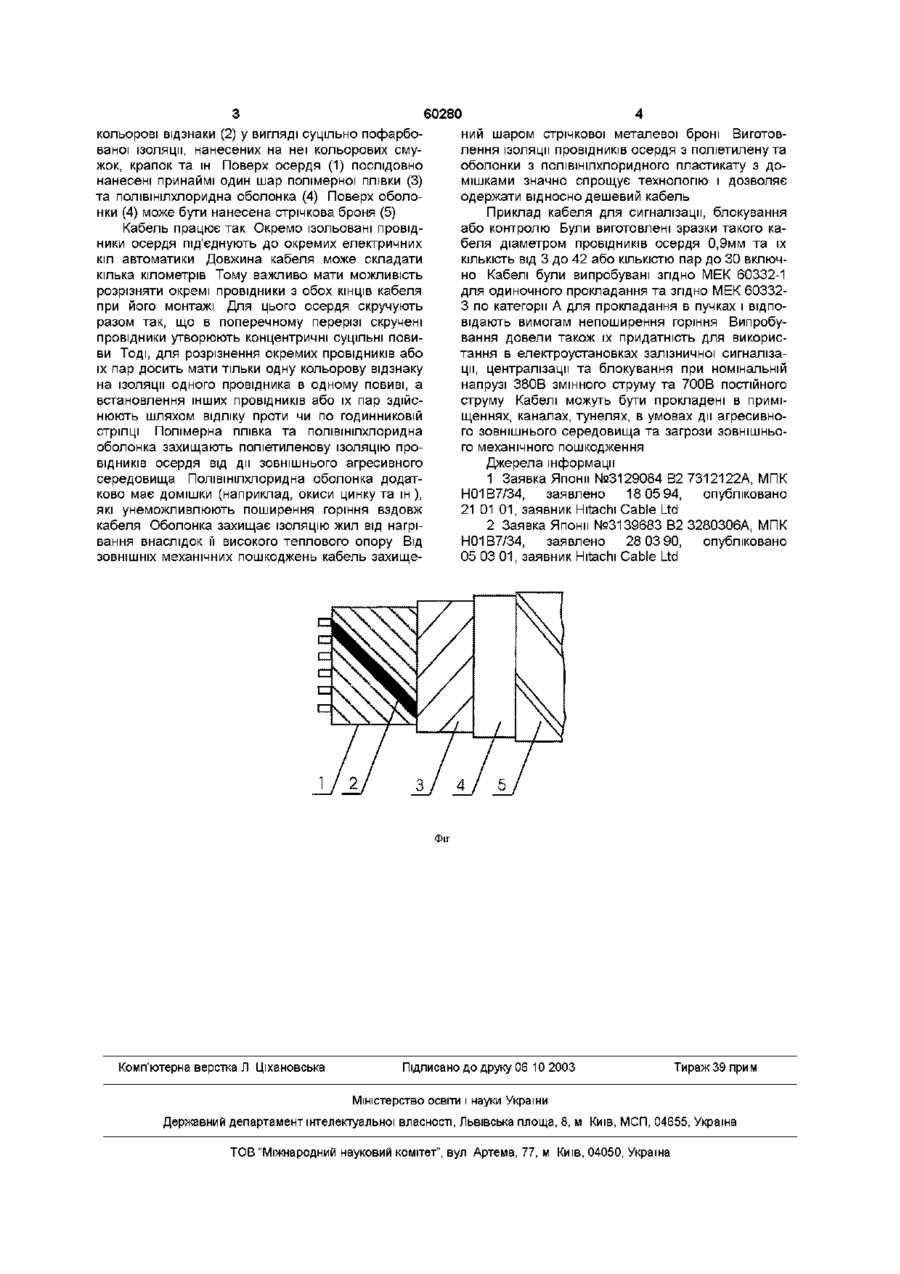

1 Кабель для сигналізації, блокування або контролю, що складається з ізольованого полімерними матеріалами металевого осердя, який відрізняється тим, що осердя виготовлене з кількох Винахід відноситься до електричних кабелів і проводів Відомий кабель, який складається з провідникового осердя та нанесеного поверх нього шару ізоляції з намотаної слюди, насиченої силіконовою смолою і екструдованих шарів полімерних матеріалів [1] Його недоліками є висока вартість і незручна технологія виготовлення Найбільш близьким до запропонованого винаходу є кабель, який містить осердя, ізольоване полімерними матеріалами у вигляді складних компаундів [2] Його недоліками є висока вартість, неможливість використання в багатьох окремих електричних колах автоматики одночасно, незахищеність від дії зовнішнього середовища, можливість механічного пошкодження та поширення полум'я вздовж полімерної ізоляції В основу винаходу покладено забезпечення можливості використання дешевого кабеля в системах автоматики з багатьма незалежними електричними колами в умовах дії зовнішнього агресивного середовища, зовнішнього полум'я та загрози механічного ушкодження зовні Поставлена задача вирішена тим, що осердя кабеля виготовлене з окремо ізольованих провідників, захищених шарами з неметалевих та металевих матеріалів Вони захищають осердя від дії агресивного середовища, поширення полум'я та механічного ушкодження зовні окремо ізольованих поліетиленом та скручених разом провідників, поверх яких послідовно нанесені принаймні один шар полімерної плівки та полівшілхлоридна оболонка, причому ІЗОЛЯЦІЯ провідників осердя має ВІДМІННОСТІ за кольором, які дозволяють разом з розташуванням провідників розрізняти кожний з них окремо або парами 2 Кабель за п 1, який відрізняється тим, що додатково містить нанесену поверх полівінілхлоридноі оболонки стрічкову металеву броню 3 Кабель за п 1 або 2, який відрізняється тим, що полівінілхлоридна оболонка містить домішки, котрі виключають поширення горіння вздовж неї ВІДПОВІДНІСТЬ критерію "новизна" запропонованому кабелю для сигналізації, блокування, або контролю забезпечуєте, що осердя виготовлене з кількох окремо ізольованих поліетиленом та скручених разом провідників, поверх яких послідовно нанесені принаймі один шар полімерної плівки та полівінілхлоридна оболонка, і/або який містить в полівшілхлоридній оболонці домішки, котрі виключають поширення горіння вздовж неї, причому ІЗОЛЯЦІЯ провідників осердя має такі кольорові відзнаки, які дозволяють разом з розташуванням провідників розрізняти кожний з них окремо або парами Окрім того кабель додатково містить нанесену поверх полівшілхлоридної оболонки стрічкову металеву броню, яка захищає його від механічних ушкоджень зовні Порівняння запропонованого рішення не тільки з прототипом, але й з іншими технічними рішеннями в цій галузі техніки не виявило в них ознак, які відрізняють запропоноване рішення від прототипу Це дозволяє зробити висновок про ВІДПОВІДНІСТЬ запропонованого кабеля критерію "суттєві відзнаки" На фіг наведено схематичне зображення запропонованого кабеля для сигналізації, блокування або контролю Він складається з металевого осердя (1), виготовленого з кількох окремо ізольованих поліетиленом та скручених разом провідників Ізоляція провідників (одного або кількох) має О 00 о (О кольорові відзнаки (2) у вигляді суцільно пофарбованої ізоляції, нанесених на неї кольорових смужок, крапок та ш Поверх осердя (1) послідовно нанесені принаймі один шар полімерної плівки (3) та полівшілхлоридна оболонка (4) Поверх оболонки (4) може бути нанесена стрічкова броня (5) Кабель працює так Окремо ізольовані провідники осердя під'єднують до окремих електричних кіл автоматики Довжина кабеля може складати кілька кілометрів Тому важливо мати можливість розрізняти окремі провідники з обох КІНЦІВ кабеля при його монтажі Для цього осердя скручують разом так, що в поперечному перерізі скручені провідники утворюють концентричні суцільні повиви Тоді, ДЛЯ розрізнення окремих провідників або їх пар досить мати тільки одну кольорову відзнаку на ізоляції одного провідника в одному повиві, а встановлення інших провідників або їх пар здійснюють шляхом відліку проти чи по годинниковій стрілці Полімерна плівка та полівшілхлоридна оболонка захищають поліетиленову ІЗОЛЯЦІЮ провідників осердя від дії зовнішнього агресивного середовища Полівшілхлоридна оболонка додатково має домішки (наприклад, окиси цинку та ін ), які унеможливлюють поширення горіння вздовж кабеля Оболонка захищає ІЗОЛЯЦІЮ ЖИЛ ВІД нагрівання внаслідок її високого теплового опору Від ЗОВНІШНІХ механічних пошкоджень кабель захище Комп'ютерна верстка Л Ціхановська 60280 ний шаром стрічкової металевої броні Виготовлення ізоляції провідників осердя з поліетилену та оболонки з полівінілхлоридного пластикату з домішками значно спрощує технологію і дозволяє одержати відносно дешевий кабель Приклад кабеля для сигналізації, блокування або контролю Були виготовлені зразки такого кабеля діаметром провідників осердя 0,9мм та їх КІЛЬКІСТЬ від 3 до 42 або КІЛЬКІСТЮ пар до ЗО включ но Кабелі були випробувані згідно МЕК 60332-1 для одиночного прокладання та згідно МЕК 603323 по категорії А для прокладання в пучках і відповідають вимогам непоширення горіння Випробування довели також їх придатність для використання в електроустановках залізничної сигналізації, централізації та блокування при номінальній напрузі 380В змінного струму та 700В постійного струму Кабелі можуть бути прокладені в приміщеннях, каналах, тунелях, в умовах дії агресивного зовнішнього середовища та загрози зовнішнього механічного пошкодження Джерела інформації 1 Заявка Японії №3129084 В2 7312122А, МПК Н01В7/34, заявлено 18 05 94, опубліковано 21 01 01, заявник Hitachi Cable Ltd 2 Заявка Японії №3139683 В2 3280306А, МПК Н01В7/34, заявлено 28 03 90, опубліковано 05 03 01, заявник Hitachi Cable Ltd Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
