Профіль перфорований для швидкозбірних конструкцій

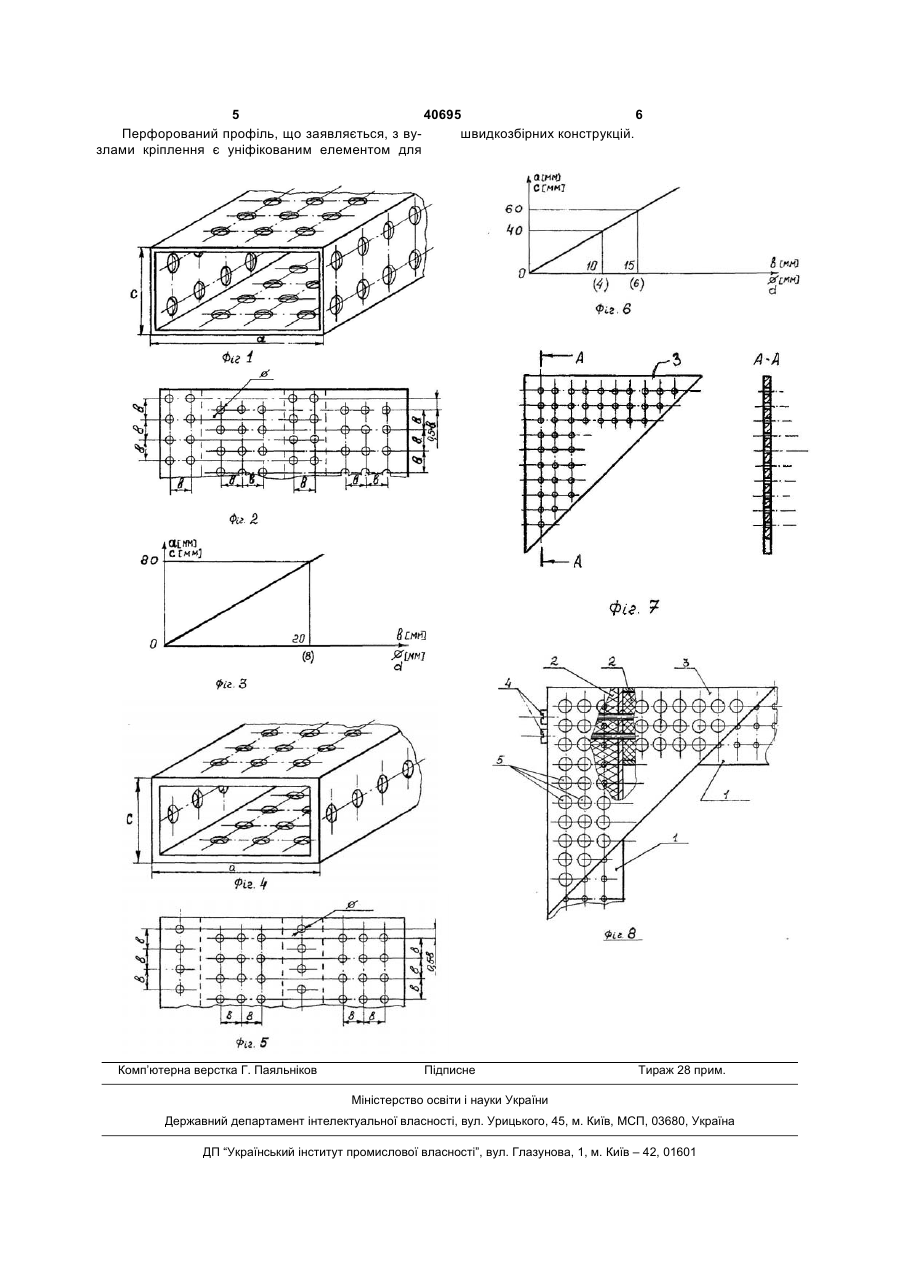

1. Профіль перфорований для швидкозбірних конструкцій прямокутного перерізу шириною а і висотою с, що має на своїх поверхнях отвори розміром d для різних варіантів з'єднання за допомогою кріпильних елементів, який відрізняється тим, що на протилежних поверхнях профілю отво 3 40695 4 нанні з подібними профілями й розташовуватися кож виготовлення розбірних меблів та інших конссиметрично відносно осей профілю. трукцій різного призначення. Відстані між центрами прилеглих отворів узНа Фіг.1-6, як приклад, представлено квадратдовж осей профілю однакові на кожній поверхні й но-гніздовий спосіб розміщення отворів на поверхрозташовані квадратним або ромбовидним спосонях профілю, що підкоряється функціональній забом. Отвори на бічних поверхнях зміщуються відлежності, зазначеній нижче. носно отворів на основних поверхнях на відстань, На Фіг. 7-8 представлений спосіб кріплення що дорівнює половину кроку між центрами прилепрофілів між собою, а також додаткового кріпленглих отворів уздовж осей профілю. Ці особливості ня за допомогою перфорованих пластин. дозволяють застосовувати уніфіковані способи Перелік малюнків. кріплення профілів однакового типорозміру один Фіг.1 Профіль 1 і профіль 2 до одного, а однакове розміщення на їх контактних Фіг.2 Розгортка профілю 1 і профілю 2 поверхнях дозволяє швидко монтувати різні консФіг.З Залежність розміру отворів та відстані трукції за допомогою кріпильних елементів. між ними від З'єднання між профілями здійснюються за доширини(висоти) профілю 1 і профілю 2. помогою кріпильних елементів (гвинтів), а для наФіг.4 Профіль З данні жорсткості конструкції у місцях з'єднання Фіг.5 Розгортка профілю З використовуються перфоровані пластини різних Фіг.6 Залежність розміру отворів та відстані геометричних форм із ідентичним розміщенням між ними від ширини(висоти) профілю 3. отворів. Профілі також можуть кріпитися до несуФіг.7 Кутова пластина («косинка») для додатчих поверхонь конструкцій різного призначення. кового жорсткого кріплення двох профілів. Зміщення розташування отворів на бічних поверхФіг.8 Вузол кріплення двох профілів у зборі (1нях профілю щодо основних отворів профілю непрофіль, 2 - вставки, З- кутова пластина («косинобхідно для збереження характеристик міцності ка»), 4- комформатори, саморізи, гвинти, болпрофілю при згинаючих навантаженнях, які винити(кріпильні елементи); 5- отвору. Для вирішення завдання пропонується, наприкають у різних конструкціях. Перфорований профіль, що заявляється, і клад, використати сталевий профіль прямокутний елементи його з'єднання призначені для швидкого у перерізі за ДСТ 8645-68 . монтажу стелажів, полиць, вітрин, вітражів, а таПараметричний ряд окремих видів профілю Найменування Позначення Профіль 1 Профіль 1 Профіль 3 Ширина профі- Висота профілю Відстань між отволю (основна (бічна сторона), рами, мм сторона), мм мм А с* b 40 20(40) 10 60 30(60) 15 80 І 40(80) 20 Розмір отвору, мм Довжина профілю, мм d** 4±10% б±10% 8±10% L 2000 2000 3000 Примітка. * Розміри профілю а і с можуть бути однаковими, тобто профіль може мати квадратний переріз. ** Кожний профіль має отвори однакового розміру. Розміри й оптимальне розміщення отворів вибрані для забезпечення жорсткості та міцності на злам, а також для забезпечення різних варіантів з'єднань за допомогою кріпильних деталей (болтів, гвинтів, комформаторів тощо). Форма отвору може бути різною залежно від способу його виготовлення або виду просічки, наприклад, у вигляді зірочок, овалів, квадратів і т.д. (d - середній розмір отвору). На основних поверхнях профілю виготовлення отворів розміром d виробляється, наприклад, квадратно-гніздовим способом при стороні квадрата b (відстань між центрами отворів). На бічних поверхнях профілю отвори розміром d виготовляються зі зміщенням центра отвору на b/2 відносно поперечних площин, що проходять через центри отворів на основній поверхні, або квадратно-гніздовим (координатним) способом зі стороною квадрата рівною Ь, або уздовж симетричної (середньої) поздовжньої лінії з відстанню між центрами отворів рівної b. При дослідженні розташування отворів на поверхнях з різними геометричними параметрами встановлені наступні оптимальні лінійні співвідно шення: d= 0.1a±10%; b=0.25а±10% (див. примітка*). Причому, відстань від краю отвору до торця профілю(∆Χ) або краю будь-якої поверхні (∆Υ) повинні підкорятися закону d
