Ін’єкційна композиція

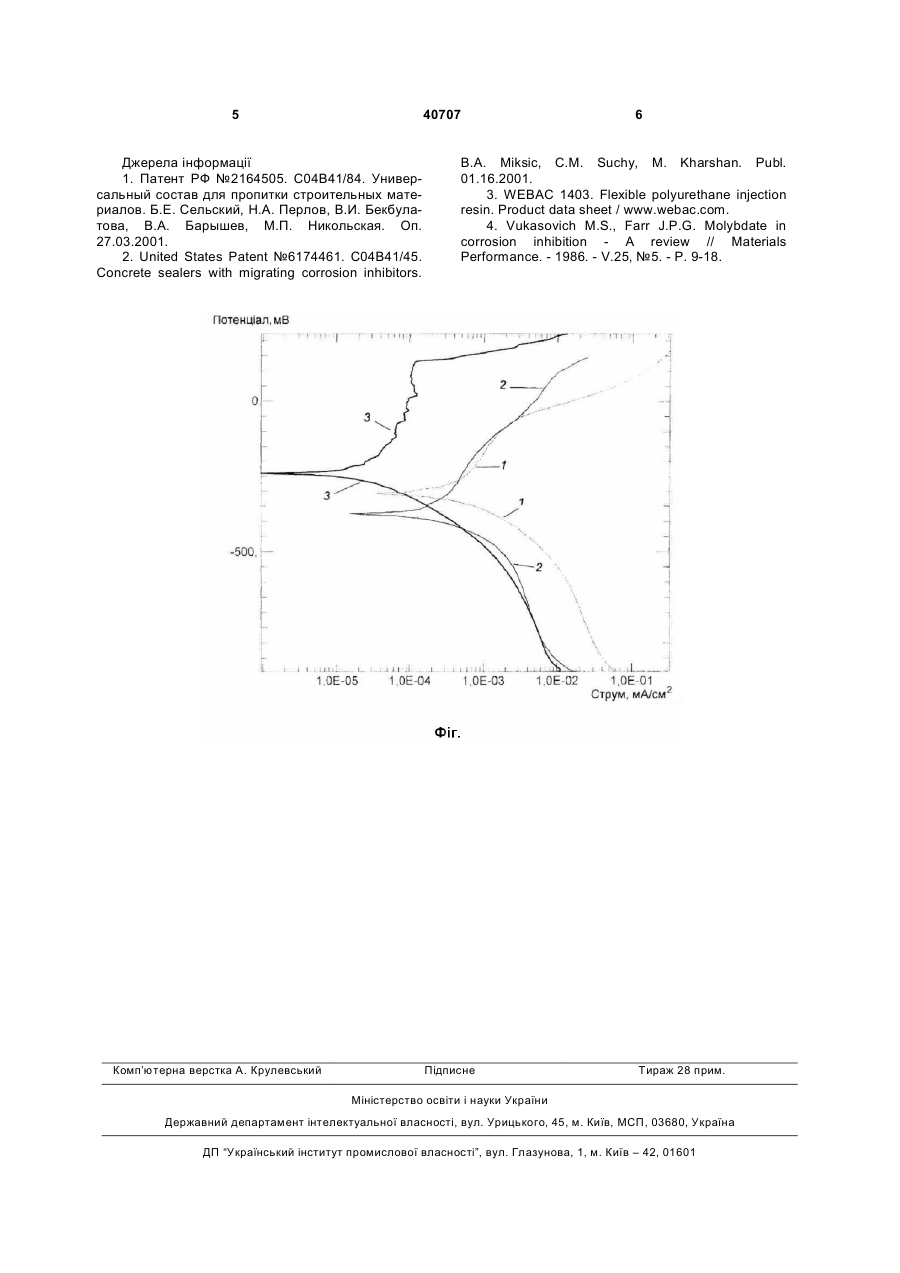

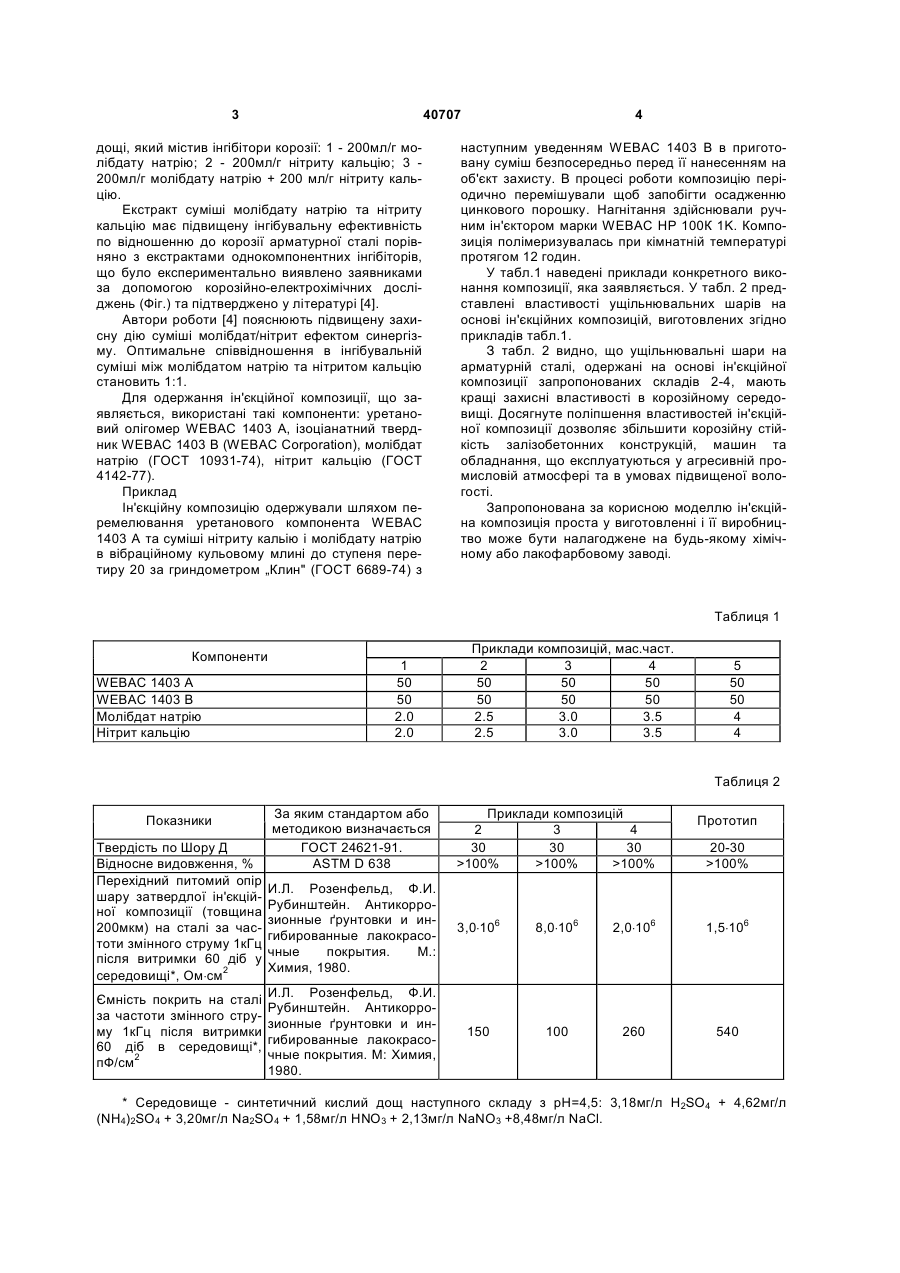

1. Ін'єкційна композиція, що включає уретановий WEBAC 1403 А та ізоціанатний WEBAC 1403 В 3 40707 дощі, який містив інгібітори корозії: 1 - 200мл/г молібдату натрію; 2 - 200мл/г нітриту кальцію; 3 200мл/г молібдату натрію + 200 мл/г нітриту кальцію. Екстракт суміші молібдату натрію та нітриту кальцію має підвищену інгібувальну ефективність по відношенню до корозії арматурної сталі порівняно з екстрактами однокомпонентних інгібіторів, що було експериментально виявлено заявниками за допомогою корозійно-електрохімічних досліджень (Фіг.) та підтверджено у літературі [4]. Автори роботи [4] пояснюють підвищену захисну дію суміші молібдат/нітрит ефектом синергізму. Оптимальне співвідношення в інгібувальній суміші між молібдатом натрію та нітритом кальцію становить 1:1. Для одержання ін'єкційної композиції, що заявляється, використані такі компоненти: уретановий олігомер WEBAC 1403 А, ізоціанатний твердник WEBAC 1403 В (WEBAC Corporation), молібдат натрію (ГОСТ 10931-74), нітрит кальцію (ГОСТ 4142-77). Приклад Ін'єкційну композицію одержували шляхом перемелювання уретанового компонента WEBAC 1403 А та суміші нітриту кальію і молібдату натрію в вібраційному кульовому млині до ступеня перетиру 20 за гриндометром „Клин" (ГОСТ 6689-74) з 4 наступним уведенням WEBAC 1403 В в приготовану суміш безпосередньо перед її нанесенням на об'єкт захисту. В процесі роботи композицію періодично перемішували щоб запобігти осадженню цинкового порошку. Нагнітання здійснювали ручним ін'єктором марки WEBAC HP 100К 1K. Композиція полімеризувалась при кімнатній температурі протягом 12 годин. У табл.1 наведені приклади конкретного виконання композиції, яка заявляється. У табл. 2 представлені властивості ущільнювальних шарів на основі ін'єкційних композицій, виготовлених згідно прикладів табл.1. З табл. 2 видно, що ущільнювальні шари на арматурній сталі, одержані на основі ін'єкційної композиції запропонованих складів 2-4, мають кращі захисні властивості в корозійному середовищі. Досягнуте поліпшення властивостей ін'єкційної композиції дозволяє збільшити корозійну стійкість залізобетонних конструкцій, машин та обладнання, що експлуатуються у агресивній промисловій атмосфері та в умовах підвищеної вологості. Запропонована за корисною моделлю ін'єкційна композиція проста у виготовленні і її виробництво може бути налагоджене на будь-якому хімічному або лакофарбовому заводі. Таблиця 1 Компоненти WEBAC 1403 А WEBAC 1403 В Молібдат натрію Нітрит кальцію 1 50 50 2.0 2.0 Приклади композицій, мас.част. 2 3 4 50 50 50 50 50 50 2.5 3.0 3.5 2.5 3.0 3.5 5 50 50 4 4 Таблиця 2 Показники Твердість по Шору Д Відносне видовження, % Перехідний питомий опір шару затвердлої ін'єкційної композиції (товщина 200мкм) на сталі за частоти змінного струму 1кГц після витримки 60 діб у середовищі*, Ом×см2 Ємність покрить на сталі за частоти змінного струму 1кГц після витримки 60 діб в середовищі*, пФ/см2 За яким стандартом або методикою визначається ГОСТ 24621-91. ASTM D 638 Приклади композицій 2 3 4 30 30 30 >100% >100% >100% Прототип 20-30 >100% И.Л. Розенфельд, Ф.И. Рубинштейн. Антикоррозионные ґрунтовки и ингибированные лакокрасочные покрытия. М.: Химия, 1980. 3,0×106 8,0×106 2,0×106 1,5×106 И.Л. Розенфельд, Ф.И. Рубинштейн. Антикоррозионные ґрунтовки и ингибированные лакокрасочные покрытия. М: Химия, 1980. 150 100 260 540 * Середовище - синтетичний кислий дощ наступного складу з рН=4,5: 3,18мг/л H2SO4 + 4,62мг/л (NH4)2SO4 + 3,20мг/л Na2SO4 + 1,58мг/л HNO3 + 2,13мг/л NaNO3 +8,48мг/л NaCl. 5 40707 Джерела інформації 1. Патент РФ №2164505. С04В41/84. Универсальный состав для пропитки строительных материалов. Б.Е. Сельский, Н.А. Перлов, В.И. Бекбулатова, В.А. Барышев, М.П. Никольская. Оп. 27.03.2001. 2. United States Patent №6174461. С04В41/45. Concrete sealers with migrating corrosion inhibitors. Комп’ютерна верстка А. Крулевський 6 B.A. Miksic, C.M. Suchy, M. Kharshan. Publ. 01.16.2001. 3. WEBAC 1403. Flexible polyurethane injection resin. Product data sheet / www.webac.com. 4. Vukasovich M.S., Farr J.P.G. Molybdate in corrosion inhibition - A review // Materials Performance. - 1986. - V.25, №5. - P. 9-18. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
