Клин в`язальної машини
Номер патенту: 40706
Опубліковано: 27.04.2009
Автори: Коньков Георгій Ігорович, Чабан Віталій Васильович, Піпа Борис Федорович, Марченко Анатолій Іванович
Формула / Реферат
Клин в'язальної машини, що містить основу і робочу грань, який відрізняється тим, що додатково обладнаний пружним елементом, виконаним у вигляді фігурної консольної балки прямокутного перерізу, одним кінцем прикріпленим до основи, а другим кінцем направленим в зону робочої грані.
Текст

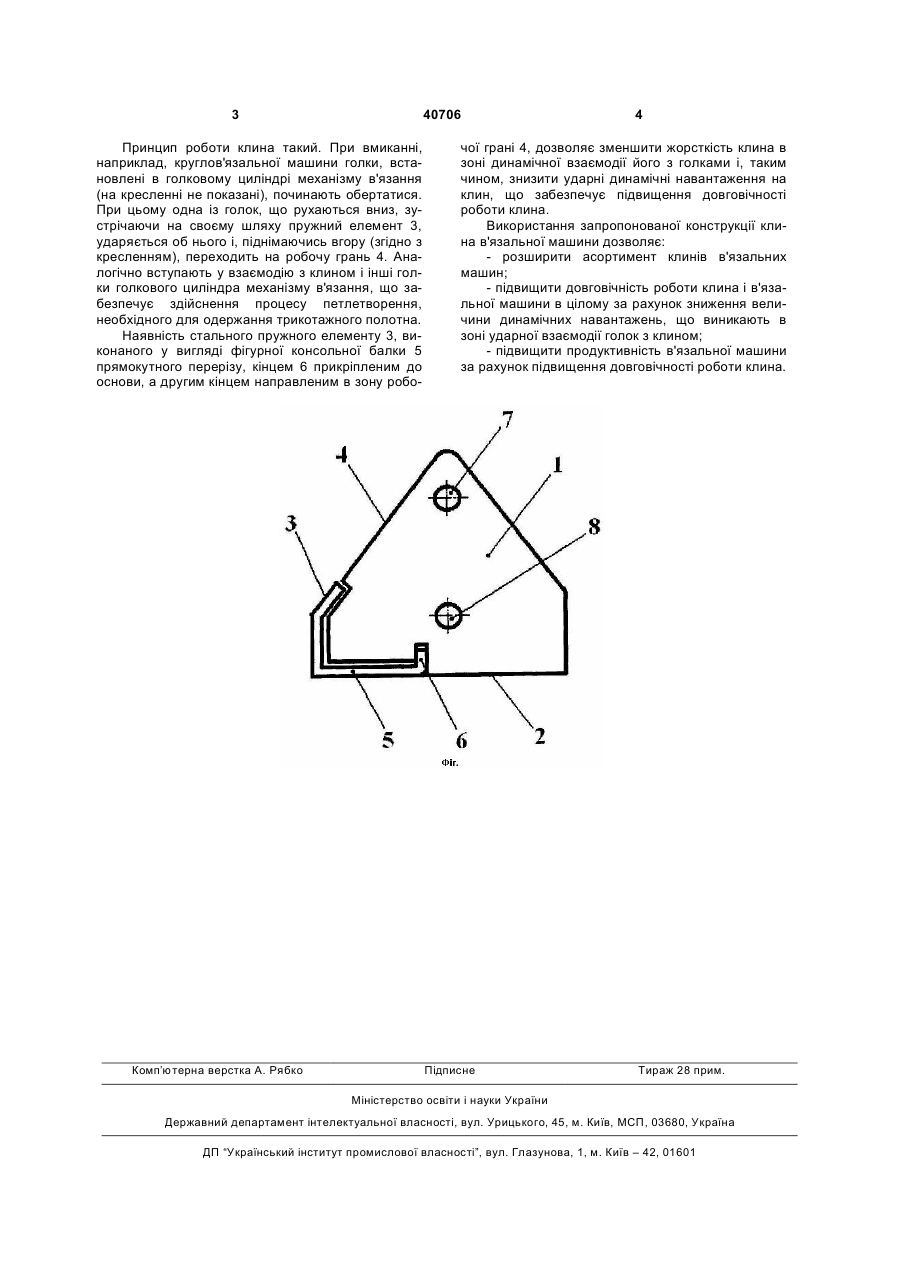

Клин в'язальної машини, що містить основу і робочу грань, який відрізняється тим, що додатково обладнаний пружним елементом, виконаним у вигляді фігурної консольної балки прямокутного перерізу, одним кінцем прикріпленим до основи, а другим кінцем направленим в зону робочої грані. (19) (21) u200812537 (22) 27.10.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, UA, КОНЬКОВ ГЕОРГІЙ ІГОРОВИЧ, UA, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, UA, ЧАБАН ВІТАЛІЙ ВАСИЛЬОВИЧ, UA 3 40706 Принцип роботи клина такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому одна із голок, що рухаються вниз, зустрічаючи на своєму шляху пружний елемент 3, ударяється об нього і, піднімаючись вгору (згідно з кресленням), переходить на робочу грань 4. Аналогічно вступають у взаємодію з клином і інші голки голкового циліндра механізму в'язання, що забезпечує здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Наявність стального пружного елементу 3, виконаного у вигляді фігурної консольної балки 5 прямокутного перерізу, кінцем 6 прикріпленим до основи, а другим кінцем направленим в зону робо Комп’ютерна верстка А. Рябко 4 чої грані 4, дозволяє зменшити жорсткість клина в зоні динамічної взаємодії його з голками і, таким чином, знизити ударні динамічні навантаження на клин, що забезпечує підвищення довговічності роботи клина. Використання запропонованої конструкції клина в'язальної машини дозволяє: - розширити асортимент клинів в'язальних машин; - підвищити довговічність роботи клина і в'язальної машини в цілому за рахунок зниження величини динамічних навантажень, що виникають в зоні ударної взаємодії голок з клином; - підвищити продуктивність в'язальної машини за рахунок підвищення довговічності роботи клина. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWedge member of knitting machine
Автори англійськоюPipa Borys Fedorovych, Konkov Heorhii Ihorovych, Marchenko Anatolii Ivanovych, Chaban Vitalii Vasyliovych
Назва патенту російськоюКлин вязальной машины
Автори російськоюПипа Борис Федорович, Коньков Георгий Игоревич, Марченко Анатолий Иванович, Чабан Виталий Васильевич
МПК / Мітки
МПК: D04B 15/32
Мітки: машини, в'язальної, клин
