Декоративна лицювальна плитка

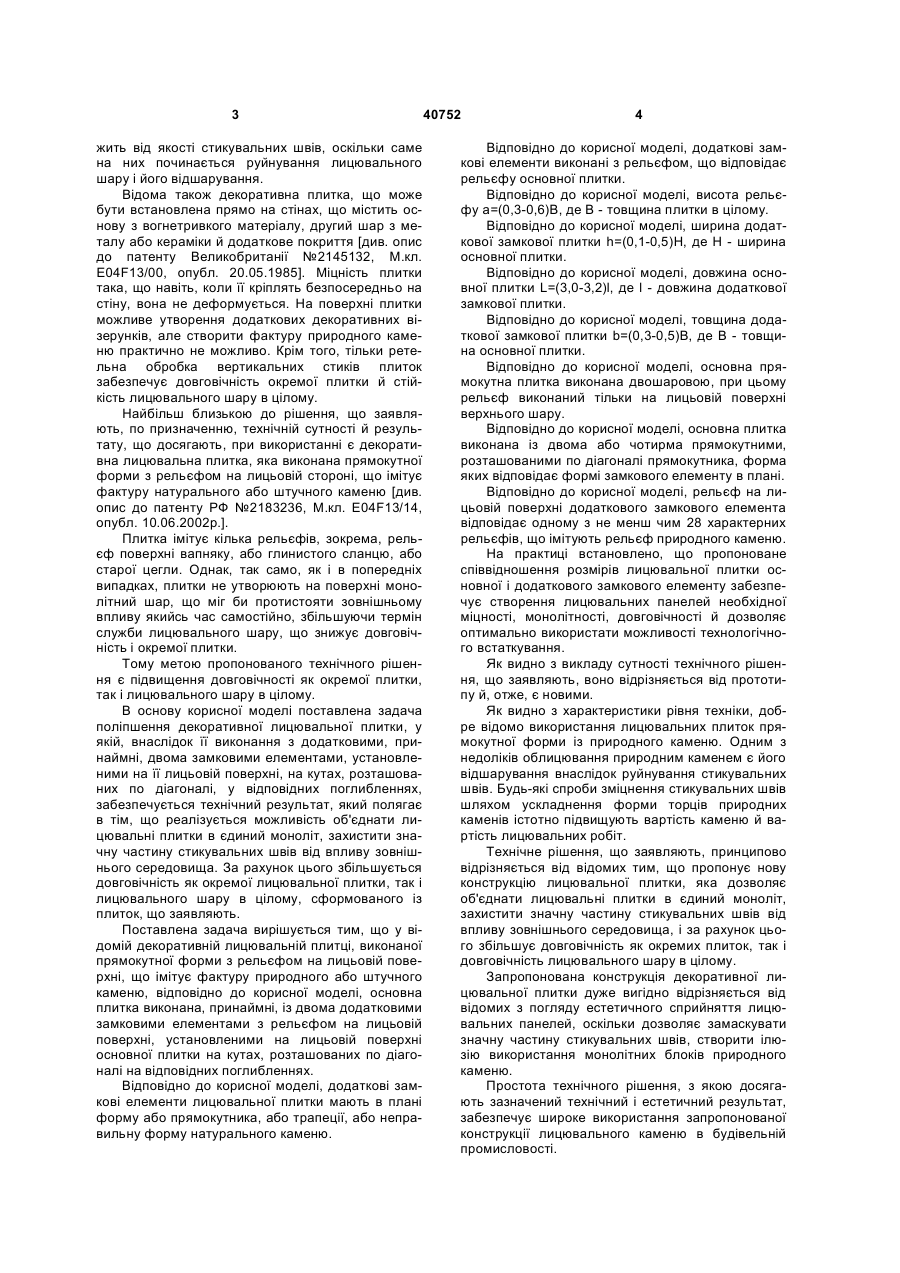

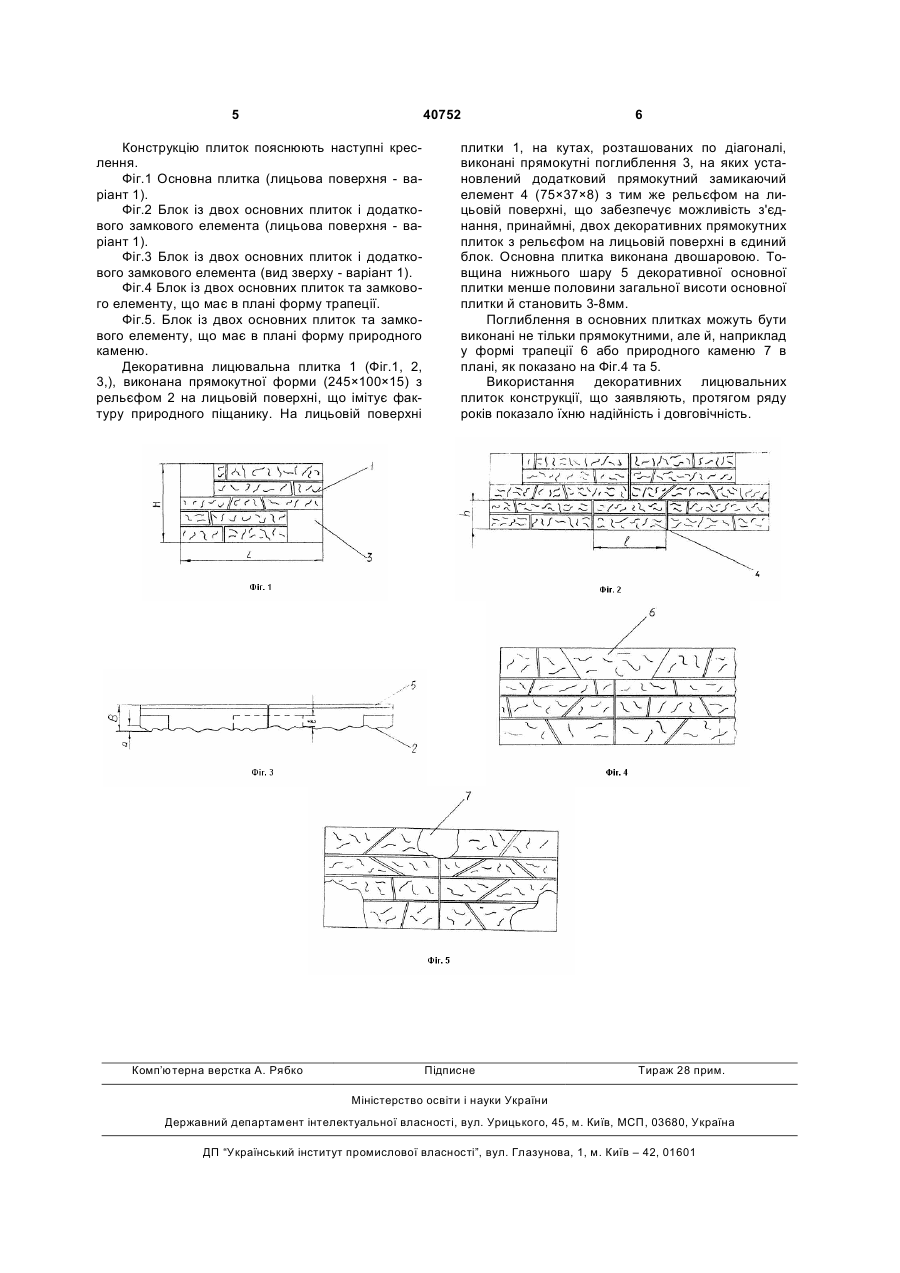

1. Декоративна лицювальна плитка прямокутної форми з рельєфом на лицьовій поверхні, що імітує фактуру природного або штучного каменю, яка відрізняється тим, що основна плитка виконана принаймні із двома додатковими замковими елементами з рельєфом на лицьовій поверхні, установленими на лицьовій поверхні основної плитки, на кутах, розташованих по діагоналі на відповідних поглибленнях. 2. Декоративна лицювальна плитка за п. 1, яка відрізняється тим, що додаткові замкові елементи лицювальної плитки виконані у формі плитки, що має в плані форму або прямокутника, або трапеції, або неправильну форму натурального каменю. 3. Декоративна лицювальна плитка за п. 1, яка відрізняється тим, що додаткові замкові елементи виконані з рельєфом, який відповідає рельєфу основної плитки. 4. Декоративна лицювальна плитка за п. 1, яка відрізняється тим, що висота рельєфу а=(0,30,6)В, де В - товщина плитки в цілому. U 2 (13) 1 3 жить від якості стикувальних швів, оскільки саме на них починається руйнування лицювального шару і його відшарування. Відома також декоративна плитка, що може бути встановлена прямо на стінах, що містить основу з вогнетривкого матеріалу, другий шар з металу або кераміки й додаткове покриття [див. опис до патенту Великобританії №2145132, М.кл. Е04F13/00, опубл. 20.05.1985]. Міцність плитки така, що навіть, коли її кріплять безпосередньо на стіну, вона не деформується. На поверхні плитки можливе утворення додаткових декоративних візерунків, але створити фактуру природного каменю практично не можливо. Крім того, тільки ретельна обробка вертикальних стиків плиток забезпечує довговічність окремої плитки й стійкість лицювального шару в цілому. Найбільш близькою до рішення, що заявляють, по призначенню, технічній сутності й результату, що досягають, при використанні є декоративна лицювальна плитка, яка виконана прямокутної форми з рельєфом на лицьовій стороні, що імітує фактуру натурального або штучного каменю [див. опис до патенту РФ №2183236, М.кл. Е04F13/14, опубл. 10.06.2002p.]. Плитка імітує кілька рельєфів, зокрема, рельєф поверхні вапняку, або глинистого сланцю, або старої цегли. Однак, так само, як і в попередніх випадках, плитки не утворюють на поверхні монолітний шар, що міг би протистояти зовнішньому впливу якийсь час самостійно, збільшуючи термін служби лицювального шару, що знижує довговічність і окремої плитки. Тому метою пропонованого технічного рішення є підвищення довговічності як окремої плитки, так і лицювального шару в цілому. В основу корисної моделі поставлена задача поліпшення декоративної лицювальної плитки, у якій, внаслідок її виконання з додатковими, принаймні, двома замковими елементами, установленими на її лицьовій поверхні, на кутах, розташованих по діагоналі, у відповідних поглибленнях, забезпечується технічний результат, який полягає в тім, що реалізується можливість об'єднати лицювальні плитки в єдиний моноліт, захистити значну частину стикувальних швів від впливу зовнішнього середовища. За рахунок цього збільшується довговічність як окремої лицювальної плитки, так і лицювального шару в цілому, сформованого із плиток, що заявляють. Поставлена задача вирішується тим, що у відомій декоративній лицювальній плитці, виконаної прямокутної форми з рельєфом на лицьовій поверхні, що імітує фактуру природного або штучного каменю, відповідно до корисної моделі, основна плитка виконана, принаймні, із двома додатковими замковими елементами з рельєфом на лицьовій поверхні, установленими на лицьовій поверхні основної плитки на кутах, розташованих по діагоналі на відповідних поглибленнях. Відповідно до корисної моделі, додаткові замкові елементи лицювальної плитки мають в плані форму або прямокутника, або трапеції, або неправильну форму натурального каменю. 40752 4 Відповідно до корисної моделі, додаткові замкові елементи виконані з рельєфом, що відповідає рельєфу основної плитки. Відповідно до корисної моделі, висота рельєфу а=(0,3-0,6)В, де В - товщина плитки в цілому. Відповідно до корисної моделі, ширина додаткової замкової плитки h=(0,1-0,5)Н, де Н - ширина основної плитки. Відповідно до корисної моделі, довжина основної плитки L=(3,0-3,2)l, де l - довжина додаткової замкової плитки. Відповідно до корисної моделі, товщина додаткової замкової плитки b=(0,3-0,5)В, де В - товщина основної плитки. Відповідно до корисної моделі, основна прямокутна плитка виконана двошаровою, при цьому рельєф виконаний тільки на лицьовій поверхні верхнього шару. Відповідно до корисної моделі, основна плитка виконана із двома або чотирма прямокутними, розташованими по діагоналі прямокутника, форма яких відповідає формі замкового елементу в плані. Відповідно до корисної моделі, рельєф на лицьовій поверхні додаткового замкового елемента відповідає одному з не менш чим 28 характерних рельєфів, що імітують рельєф природного каменю. На практиці встановлено, що пропоноване співвідношення розмірів лицювальної плитки основної і додаткового замкового елементу забезпечує створення лицювальних панелей необхідної міцності, монолітності, довговічності й дозволяє оптимально використати можливості технологічного встаткування. Як видно з викладу сутності технічного рішення, що заявляють, воно відрізняється від прототипу й, отже, є новими. Як видно з характеристики рівня техніки, добре відомо використання лицювальних плиток прямокутної форми із природного каменю. Одним з недоліків облицювання природним каменем є його відшарування внаслідок руйнування стикувальних швів. Будь-які спроби зміцнення стикувальних швів шляхом ускладнення форми торців природних каменів істотно підвищують вартість каменю й вартість лицювальних робіт. Технічне рішення, що заявляють, принципово відрізняється від відомих тим, що пропонує нову конструкцію лицювальної плитки, яка дозволяє об'єднати лицювальні плитки в єдиний моноліт, захистити значну частину стикувальних швів від впливу зовнішнього середовища, і за рахунок цього збільшує довговічність як окремих плиток, так і довговічність лицювального шару в цілому. Запропонована конструкція декоративної лицювальної плитки дуже вигідно відрізняється від відомих з погляду естетичного сприйняття лицювальних панелей, оскільки дозволяє замаскувати значну частину стикувальних швів, створити ілюзію використання монолітних блоків природного каменю. Простота технічного рішення, з якою досягають зазначений технічний і естетичний результат, забезпечує широке використання запропонованої конструкції лицювального каменю в будівельній промисловості. 5 40752 Конструкцію плиток пояснюють наступні креслення. Фіг.1 Основна плитка (лицьова поверхня - варіант 1). Фіг.2 Блок із двох основних плиток і додаткового замкового елемента (лицьова поверхня - варіант 1). Фіг.3 Блок із двох основних плиток і додаткового замкового елемента (вид зверху - варіант 1). Фіг.4 Блок із двох основних плиток та замкового елементу, що має в плані форму трапеції. Фіг.5. Блок із двох основних плиток та замкового елементу, що має в плані форму природного каменю. Декоративна лицювальна плитка 1 (Фіг.1, 2, 3,), виконана прямокутної форми (245×100×15) з рельєфом 2 на лицьовій поверхні, що імітує фактуру природного піщанику. На лицьовій поверхні Комп’ютерна верстка А. Рябко 6 плитки 1, на кутах, розташованих по діагоналі, виконані прямокутні поглиблення 3, на яких установлений додатковий прямокутний замикаючий елемент 4 (75×37×8) з тим же рельєфом на лицьовій поверхні, що забезпечує можливість з'єднання, принаймні, двох декоративних прямокутних плиток з рельєфом на лицьовій поверхні в єдиний блок. Основна плитка виконана двошаровою. Товщина нижнього шару 5 декоративної основної плитки менше половини загальної висоти основної плитки й становить 3-8мм. Поглиблення в основних плитках можуть бути виконані не тільки прямокутними, але й, наприклад у формі трапеції 6 або природного каменю 7 в плані, як показано на Фіг.4 та 5. Використання декоративних лицювальних плиток конструкції, що заявляють, протягом ряду років показало їхню надійність і довговічність. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
