Облицювальна плитка і теплоізоляційна панель, виготовлена з її використанням

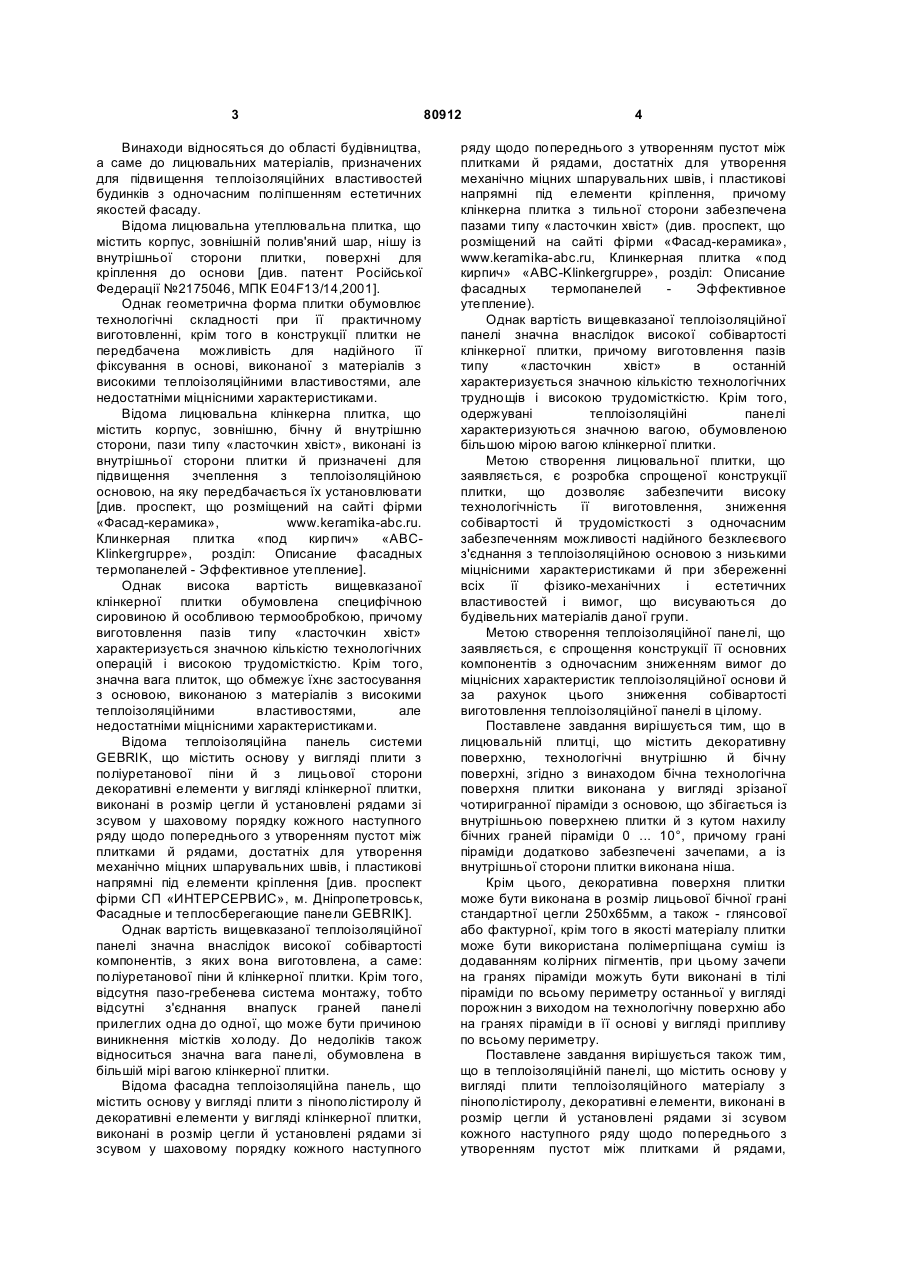

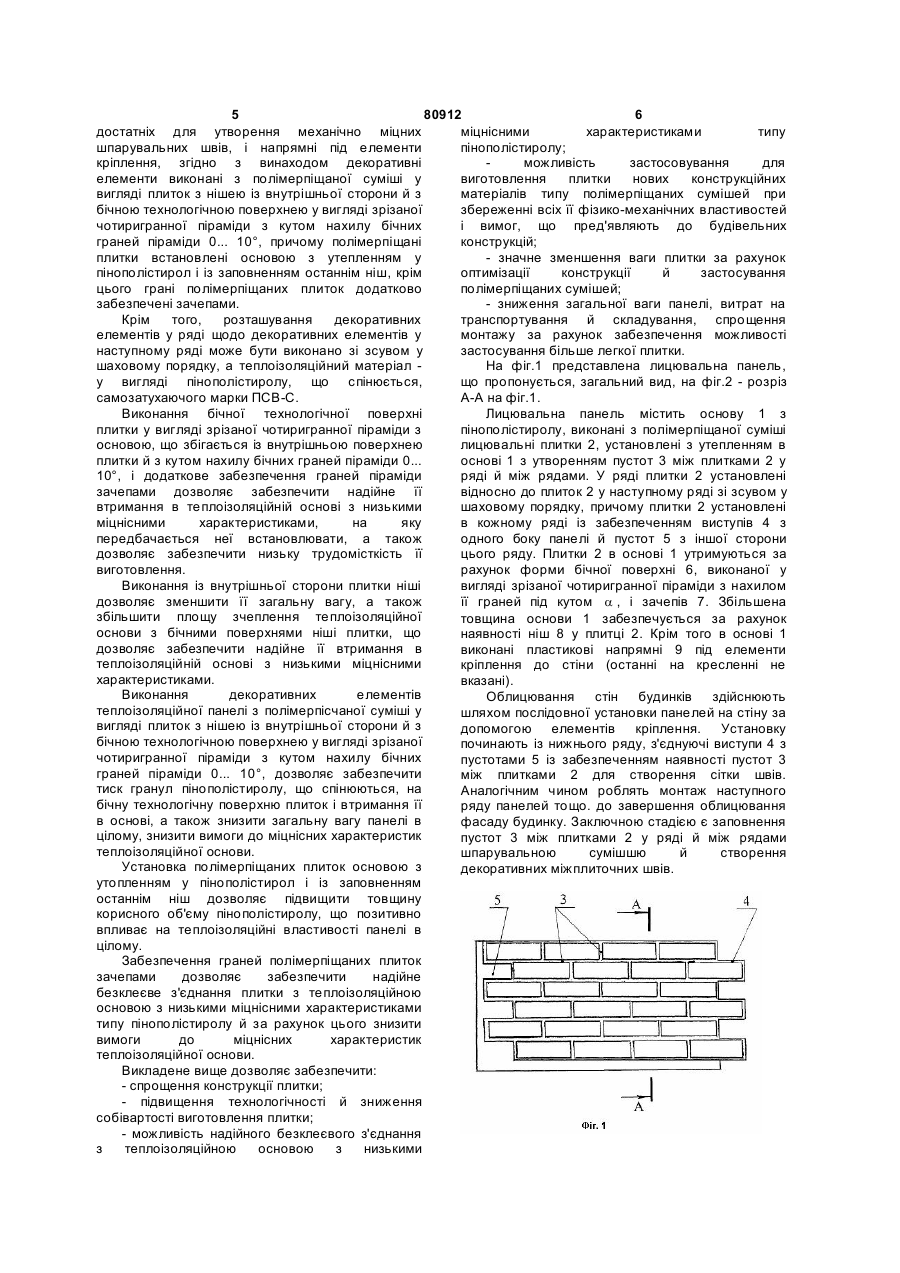

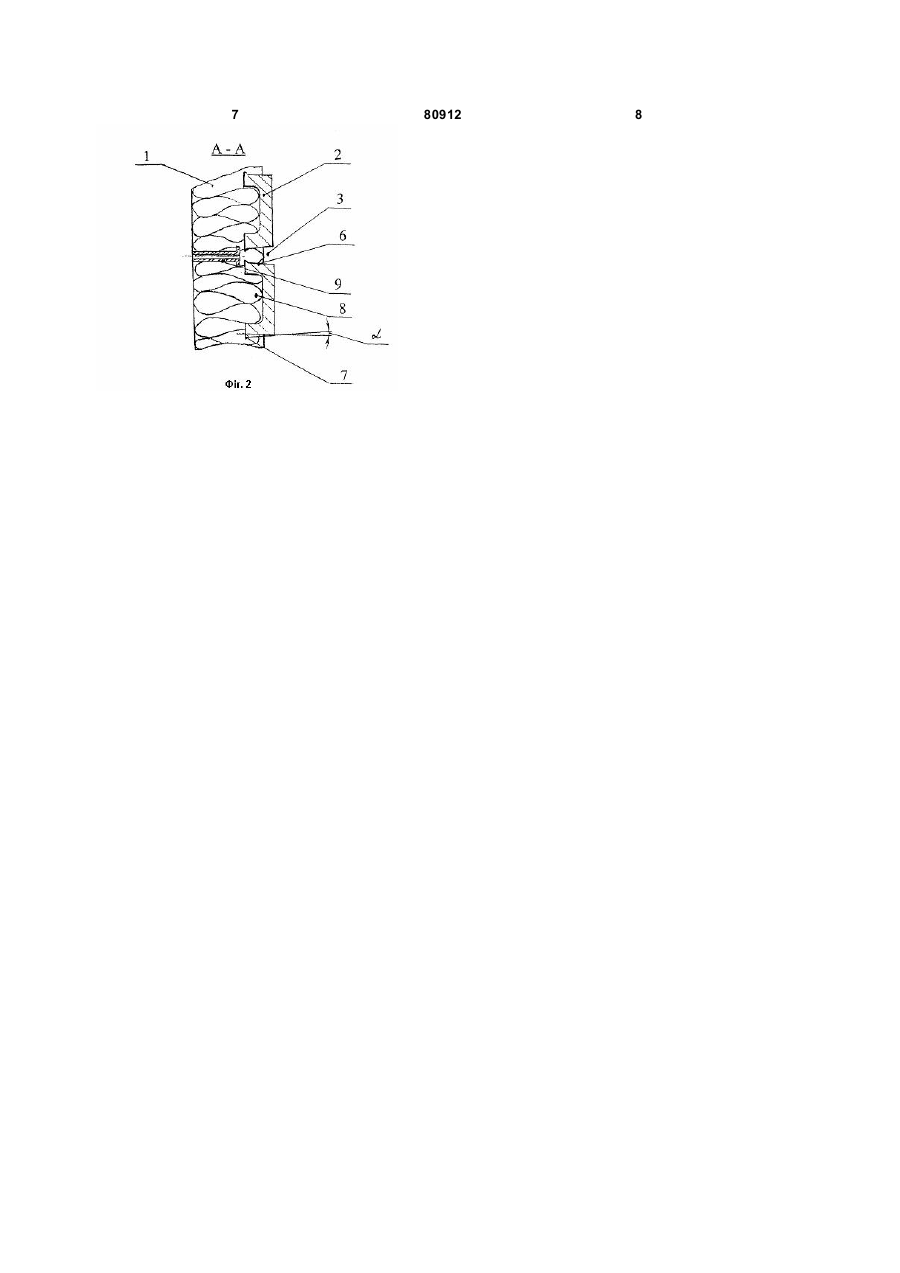

1. Облицювальна плитка, що містить декоративну поверхню, технологічні внутрішню й бічну поверхні, яка відрізняється тим, що бічна технологічна поверхня плитки виконана у вигляді зрізаної чотиригранної піраміди з основою, що збігається із внутрішньою поверхнею плитки й з кутом нахилу бічних граней піраміди до 10°, причому грані піраміди додатково забезпечені зачепами, а із внутрішньої сторони плитки виконана ніша. 2. Облицювальна плитка за п. 1, яка відрізняється тим, що як матеріал використана полімерпіщана суміш із додаванням колірних пігментів. 3. Облицювальна плитка за п. 1, яка відрізняється тим, що її декоративна поверхня виконана в розмір лицьової бічної грані цегли 250х65 мм. 4. Облицювальна плитка за п. 1, яка відрізняється тим, що її декоративна поверхня виконана полив'яною. 5. Облицювальна плитка за п. 1, яка відрізняється тим, що її декоративна поверхня виконана фактурною. 2 (19) 1 3 Винаходи відносяться до області будівництва, а саме до лицювальних матеріалів, призначених для підвищення теплоізоляційних властивостей будинків з одночасним поліпшенням естетичних якостей фасаду. Відома лицювальна утеплювальна плитка, що містить корпус, зовнішній полив'яний шар, нішу із внутрішньої сторони плитки, поверхні для кріплення до основи [див. патент Російської Федерації №2175046, МПК Е04F13/14,2001]. Однак геометрична форма плитки обумовлює технологічні складності при її практичному виготовленні, крім того в конструкції плитки не передбачена можливість для надійного її фіксування в основі, виконаної з матеріалів з високими теплоізоляційними властивостями, але недостатніми міцнісними характеристиками. Відома лицювальна клінкерна плитка, що містить корпус, зовнішню, бічну й внутрішню сторони, пази типу «ласточкин хвіст», виконані із внутрішньої сторони плитки й призначені для підвищення зчеплення з теплоізоляційною основою, на яку передбачається їх установлювати [див. проспект, що розміщений на сайті фірми «Фасад-керамика», www.keramika-аbc.ru. Клинкерная плитка «под кирпич» «АВСKlinkergruppe», розділ: Описание фасадных термопанелей - Эффективное утепление]. Однак висока вартість вищевказаної клінкерної плитки обумовлена специфічною сировиною й особливою термообробкою, причому виготовлення пазів типу «ласточкин хвіст» характеризується значною кількістю технологічних операцій і високою трудомісткістю. Крім того, значна вага плиток, що обмежує їхнє застосування з основою, виконаною з матеріалів з високими теплоізоляційними властивостями, але недостатніми міцнісними характеристиками. Відома теплоізоляційна панель системи GEBRIK, що містить основу у вигляді плити з поліуретанової піни й з лицьової сторони декоративні елементи у вигляді клінкерної плитки, виконані в розмір цегли й установлені рядами зі зсувом у шаховому порядку кожного наступного ряду щодо попереднього з утворенням пустот між плитками й рядами, достатніх для утворення механічно міцних шпарувальних швів, і пластикові напрямні під елементи кріплення [див. проспект фірми СП «ИНТЕРСЕРВИС», м. Дніпропетровськ, Фасадные и теплосберегающие панели GEBRIK]. Однак вартість вищевказаної теплоізоляційної панелі значна внаслідок високої собівартості компонентів, з яких вона виготовлена, а саме: поліуретанової піни й клінкерної плитки. Крім того, відсутня пазо-гребенева система монтажу, тобто відсутні з'єднання внапуск граней панелі прилеглих одна до одної, що може бути причиною виникнення містків холоду. До недоліків також відноситься значна вага панелі, обумовлена в більшій мірі вагою клінкерної плитки. Відома фасадна теплоізоляційна панель, що містить основу у вигляді плити з пінополістиролу й декоративні елементи у вигляді клінкерної плитки, виконані в розмір цегли й установлені рядами зі зсувом у шаховому порядку кожного наступного 80912 4 ряду щодо попереднього з утворенням пустот між плитками й рядами, достатніх для утворення механічно міцних шпарувальних швів, і пластикові напрямні під елементи кріплення, причому клінкерна плитка з тильної сторони забезпечена пазами типу «ласточкин хвіст» (див. проспект, що розміщений на сайті фірми «Фасад-керамика», www.keramika-abc.ru, Клинкерная плитка «под кирпич» «АВС-Klinkergruppe», розділ: Описание фасадных термопанелей Эффективное утепление). Однак вартість вищевказаної теплоізоляційної панелі значна внаслідок високої собівартості клінкерної плитки, причому виготовлення пазів типу «ласточкин хвіст» в останній характеризується значною кількістю технологічних труднощів і високою трудомісткістю. Крім того, одержувані теплоізоляційні панелі характеризуються значною вагою, обумовленою більшою мірою вагою клінкерної плитки. Метою створення лицювальної плитки, що заявляється, є розробка спрощеної конструкції плитки, що дозволяє забезпечити високу технологічність її виготовлення, зниження собівартості й трудомісткості з одночасним забезпеченням можливості надійного безклеєвого з'єднання з теплоізоляційною основою з низькими міцнісними характеристиками й при збереженні всіх її фізико-механічних і естетичних властивостей і вимог, що висуваються до будівельних матеріалів даної групи. Метою створення теплоізоляційної панелі, що заявляється, є спрощення конструкції її основних компонентів з одночасним зниженням вимог до міцнісних характеристик теплоізоляційної основи й за рахунок цього зниження собівартості виготовлення теплоізоляційної панелі в цілому. Поставлене завдання вирішується тим, що в лицювальній плитці, що містить декоративну поверхню, технологічні внутрішню й бічну поверхні, згідно з винаходом бічна технологічна поверхня плитки виконана у вигляді зрізаної чотиригранної піраміди з основою, що збігається із внутрішньою поверхнею плитки й з кутом нахилу бічних граней піраміди 0 ... 10°, причому грані піраміди додатково забезпечені зачепами, а із внутрішньої сторони плитки виконана ніша. Крім цього, декоративна поверхня плитки може бути виконана в розмір лицьової бічної грані стандартної цегли 250х65мм, а також - глянсової або фактурної, крім того в якості матеріалу плитки може бути використана полімерпіщана суміш із додаванням колірних пігментів, при цьому зачепи на гранях піраміди можуть бути виконані в тілі піраміди по всьому периметру останньої у вигляді порожнин з виходом на технологічну поверхню або на гранях піраміди в її основі у вигляді припливу по всьому периметру. Поставлене завдання вирішується також тим, що в теплоізоляційній панелі, що містить основу у вигляді плити теплоізоляційного матеріалу з пінополістиролу, декоративні елементи, виконані в розмір цегли й установлені рядами зі зсувом кожного наступного ряду щодо попереднього з утворенням пустот між плитками й рядами, 5 80912 6 міцнісними характеристиками типу достатніх для утворення механічно міцних пінополістиролу; шпарувальних швів, і напрямні під елементи можливість застосовування для кріплення, згідно з винаходом декоративні виготовлення плитки нових конструкційних елементи виконані з полімерпіщаної суміші у матеріалів типу полімерпіщаних сумішей при вигляді плиток з нішею із внутрішньої сторони й з збереженні всіх її фізико-механічних властивостей бічною технологічною поверхнею у вигляді зрізаної і вимог, що пред'являють до будівельних чотиригранної піраміди з кутом нахилу бічних конструкцій; граней піраміди 0... 10°, причому полімерпіщані - значне зменшення ваги плитки за рахунок плитки встановлені основою з утепленням у оптимізації конструкції й застосування пінополістирол і із заповненням останнім ніш, крім полімерпіщаних сумішей; цього грані полімерпіщаних плиток додатково - зниження загальної ваги панелі, витрат на забезпечені зачепами. транспортування й складування, спрощення Крім того, розташування декоративних монтажу за рахунок забезпечення можливості елементів у ряді щодо декоративних елементів у застосування більше легкої плитки. наступному ряді може бути виконано зі зсувом у На фіг.1 представлена лицювальна панель, шаховому порядку, а теплоізоляційний матеріал що пропонується, загальний вид, на фіг.2 - розріз у вигляді пінополістиролу, що спінюється, А-А на фіг.1. самозатухаючого марки ПСВ-С. Лицювальна панель містить основу 1 з Виконання бічної технологічної поверхні пінополістиролу, виконані з полімерпіщаної суміші плитки у вигляді зрізаної чотиригранної піраміди з лицювальні плитки 2, установлені з утепленням в основою, що збігається із внутрішньою поверхнею основі 1 з утворенням пустот 3 між плитками 2 у плитки й з кутом нахилу бічних граней піраміди 0... ряді й між рядами. У ряді плитки 2 установлені 10°, і додаткове забезпечення граней піраміди відносно до плиток 2 у наступному ряді зі зсувом у зачепами дозволяє забезпечити надійне її шаховому порядку, причому плитки 2 установлені втримання в теплоізоляційній основі з низькими в кожному ряді із забезпеченням виступів 4 з міцнісними характеристиками, на яку одного боку панелі й пустот 5 з іншої сторони передбачається неї встановлювати, а також цього ряду. Плитки 2 в основі 1 утримуються за дозволяє забезпечити низьку трудомісткість її рахунок форми бічної поверхні 6, виконаної у виготовлення. вигляді зрізаної чотиригранної піраміди з нахилом Виконання із внутрішньої сторони плитки ніші її граней під кутом a , і зачепів 7. Збільшена дозволяє зменшити її загальну вагу, а також збільшити площу зчеплення теплоізоляційної товщина основи 1 забезпечується за рахунок основи з бічними поверхнями ніші плитки, що наявності ніш 8 у плитці 2. Крім того в основі 1 дозволяє забезпечити надійне її втримання в виконані пластикові напрямні 9 під елементи теплоізоляційній основі з низькими міцнісними кріплення до стіни (останні на кресленні не характеристиками. вказані). Виконання декоративних елементів Облицювання стін будинків здійснюють теплоізоляційної панелі з полімерпісчаної суміші у шляхом послідовної установки панелей на стіну за вигляді плиток з нішею із внутрішньої сторони й з допомогою елементів кріплення. Установку бічною технологічною поверхнею у вигляді зрізаної починають із нижнього ряду, з'єднуючі виступи 4 з чотиригранної піраміди з кутом нахилу бічних пустотами 5 із забезпеченням наявності пустот 3 граней піраміди 0... 10°, дозволяє забезпечити між плитками 2 для створення сітки швів. тиск гранул пінополістиролу, що спінюються, на Аналогічним чином роблять монтаж наступного бічну технологічну поверхню плиток і втримання її ряду панелей тощо. до завершення облицювання в основі, а також знизити загальну вагу панелі в фасаду будинку. Заключною стадією є заповнення цілому, знизити вимоги до міцнісних характеристик пустот 3 між плитками 2 у ряді й між рядами теплоізоляційної основи. шпарувальною сумішшю й створення Установка полімерпіщаних плиток основою з декоративних міжплиточних швів. утопленням у пінополістирол і із заповненням останнім ніш дозволяє підвищити товщину корисного об'єму пінополістиролу, що позитивно впливає на теплоізоляційні властивості панелі в цілому. Забезпечення граней полімерпіщаних плиток зачепами дозволяє забезпечити надійне безклеєве з'єднання плитки з теплоізоляційною основою з низькими міцнісними характеристиками типу пінополістиролу й за рахунок цього знизити вимоги до міцнісних характеристик теплоізоляційної основи. Викладене вище дозволяє забезпечити: - спрощення конструкції плитки; - підвищення технологічності й зниження собівартості виготовлення плитки; - можливість надійного безклеєвого з'єднання з теплоізоляційною основою з низькими 7 80912 8
