Облицьовувальна плитка

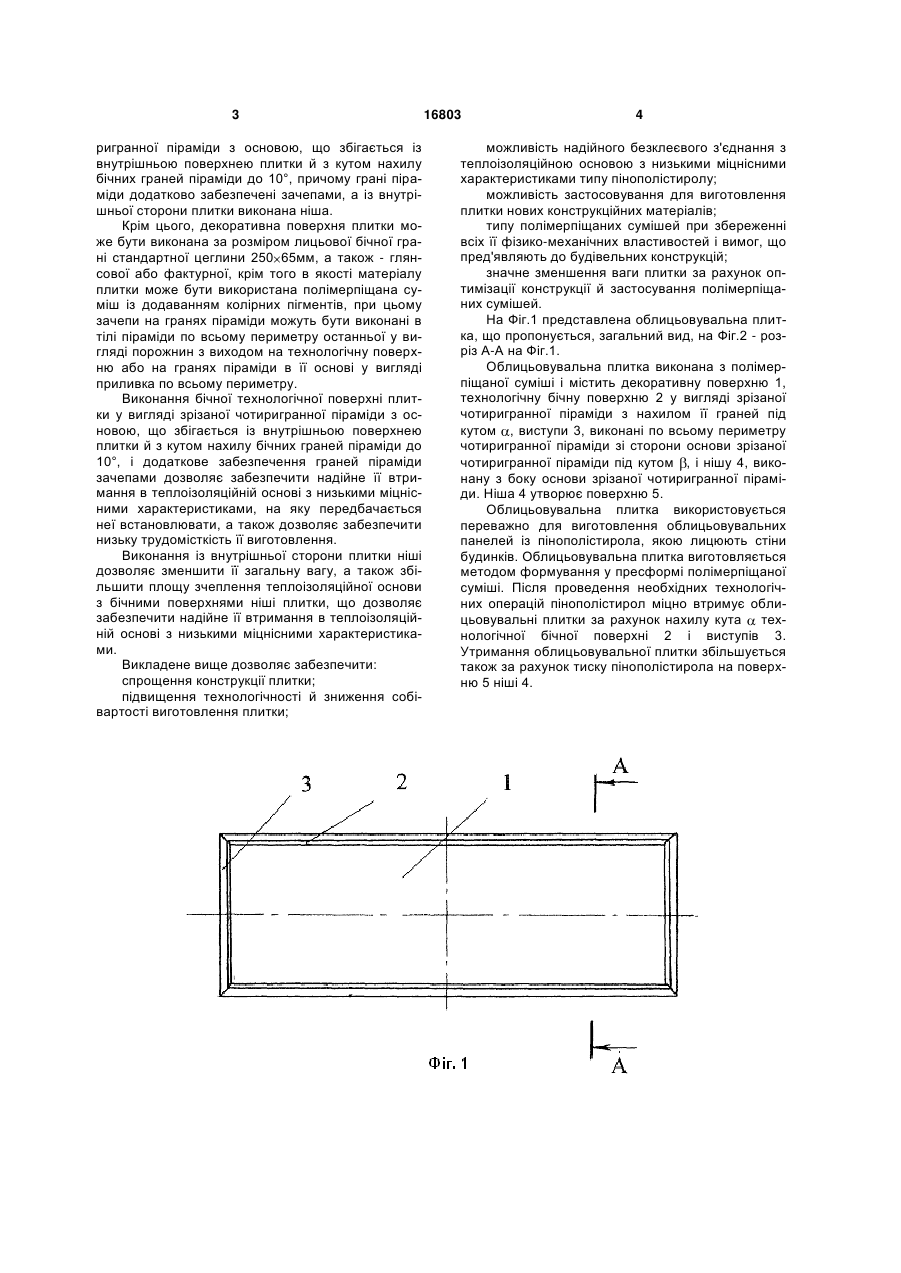

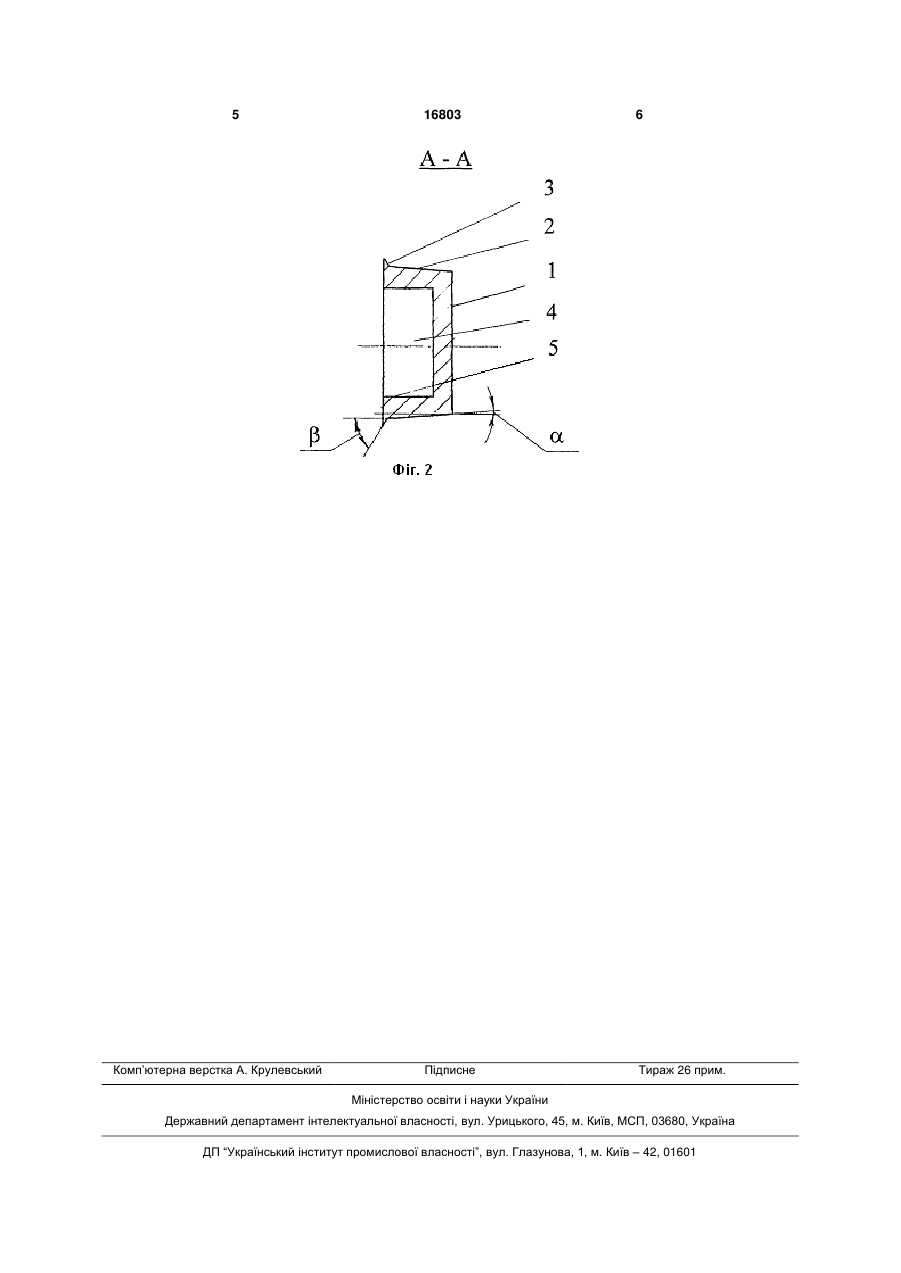

1. Облицьовувальна плитка, що містить декоративну поверхню, технологічні внутрішню й бічну поверхні, яка відрізняється тим, що бічна технологічна поверхня плитки виконана у вигляді зрізаної чотиригранної піраміди з основою, що збігається із внутрішньою поверхнею плитки й з кутом нахилу бічних граней піраміди до 10°, причому грані піраміди додатково забезпечені зачепами, а із внутрішньої сторони плитки виконана ніша. 2. Облицьовувальна плитка за п. 1, яка відрізняється тим, що як матеріал використана полімерпіщана суміш із додаванням колірних пігментів. 3. Облицьовувальна плитка за п. 1, яка відрізняється тим, що її декоративна поверхня виконана за розміром лицьової бічної грані цеглини 3 ригранної піраміди з основою, що збігається із внутрішньою поверхнею плитки й з кутом нахилу бічних граней піраміди до 10°, причому грані піраміди додатково забезпечені зачепами, а із внутрішньої сторони плитки виконана ніша. Крім цього, декоративна поверхня плитки може бути виконана за розміром лицьової бічної грані стандартної цеглини 250 65мм, а також - глянсової або фактурної, крім того в якості матеріалу плитки може бути використана полімерпіщана суміш із додаванням колірних пігментів, при цьому зачепи на гранях піраміди можуть бути виконані в тілі піраміди по всьому периметру останньої у вигляді порожнин з виходом на технологічну поверхню або на гранях піраміди в її основі у вигляді приливка по всьому периметру. Виконання бічної технологічної поверхні плитки у вигляді зрізаної чотиригранної піраміди з основою, що збігається із внутрішньою поверхнею плитки й з кутом нахилу бічних граней піраміди до 10°, і додаткове забезпечення граней піраміди зачепами дозволяє забезпечити надійне її втримання в теплоізоляційній основі з низькими міцнісними характеристиками, на яку передбачається неї встановлювати, а також дозволяє забезпечити низьку трудомісткість її виготовлення. Виконання із внутрішньої сторони плитки ніші дозволяє зменшити її загальну вагу, а також збільшити площу зчеплення теплоізоляційної основи з бічними поверхнями ніші плитки, що дозволяє забезпечити надійне її втримання в теплоізоляційній основі з низькими міцнісними характеристиками. Викладене вище дозволяє забезпечити: спрощення конструкції плитки; підвищення технологічності й зниження собівартості виготовлення плитки; 16803 4 можливість надійного безклеєвого з'єднання з теплоізоляційною основою з низькими міцнісними характеристиками типу пінополістиролу; можливість застосовування для виготовлення плитки нових конструкційних матеріалів; типу полімерпіщаних сумішей при збереженні всіх її фізико-механічних властивостей і вимог, що пред'являють до будівельних конструкцій; значне зменшення ваги плитки за рахунок оптимізації конструкції й застосування полімерпіщаних сумішей. На Фіг.1 представлена облицьовувальна плитка, що пропонується, загальний вид, на Фіг.2 - розріз А-А на Фіг.1. Облицьовувальна плитка виконана з полімерпіщаної суміші і містить декоративну поверхню 1, технологічну бічну поверхню 2 у вигляді зрізаної чотиригранної піраміди з нахилом її граней під кутом , виступи 3, виконані по всьому периметру чотиригранної піраміди зі сторони основи зрізаної чотиригранної піраміди під кутом , і нішу 4, виконану з боку основи зрізаної чотиригранної піраміди. Ніша 4 утворює поверхню 5. Облицьовувальна плитка використовується переважно для виготовлення облицьовувальних панелей із пінополістирола, якою лицюють стіни будинків. Облицьовувальна плитка виготовляється методом формування у пресформі полімерпіщаної суміші. Після проведення необхідних технологічних операцій пінополістирол міцно втримує облицьовувальні плитки за рахунок нахилу кута технологічної бічної поверхні 2 і виступів 3. Утримання облицьовувальної плитки збільшується також за рахунок тиску пінополістирола на поверхню 5 ніші 4. 5 Комп’ютерна верстка А. Крулевський 16803 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
