Газовідвідний тракт уловлювання високодисперсного пилу агломераційного виробництва

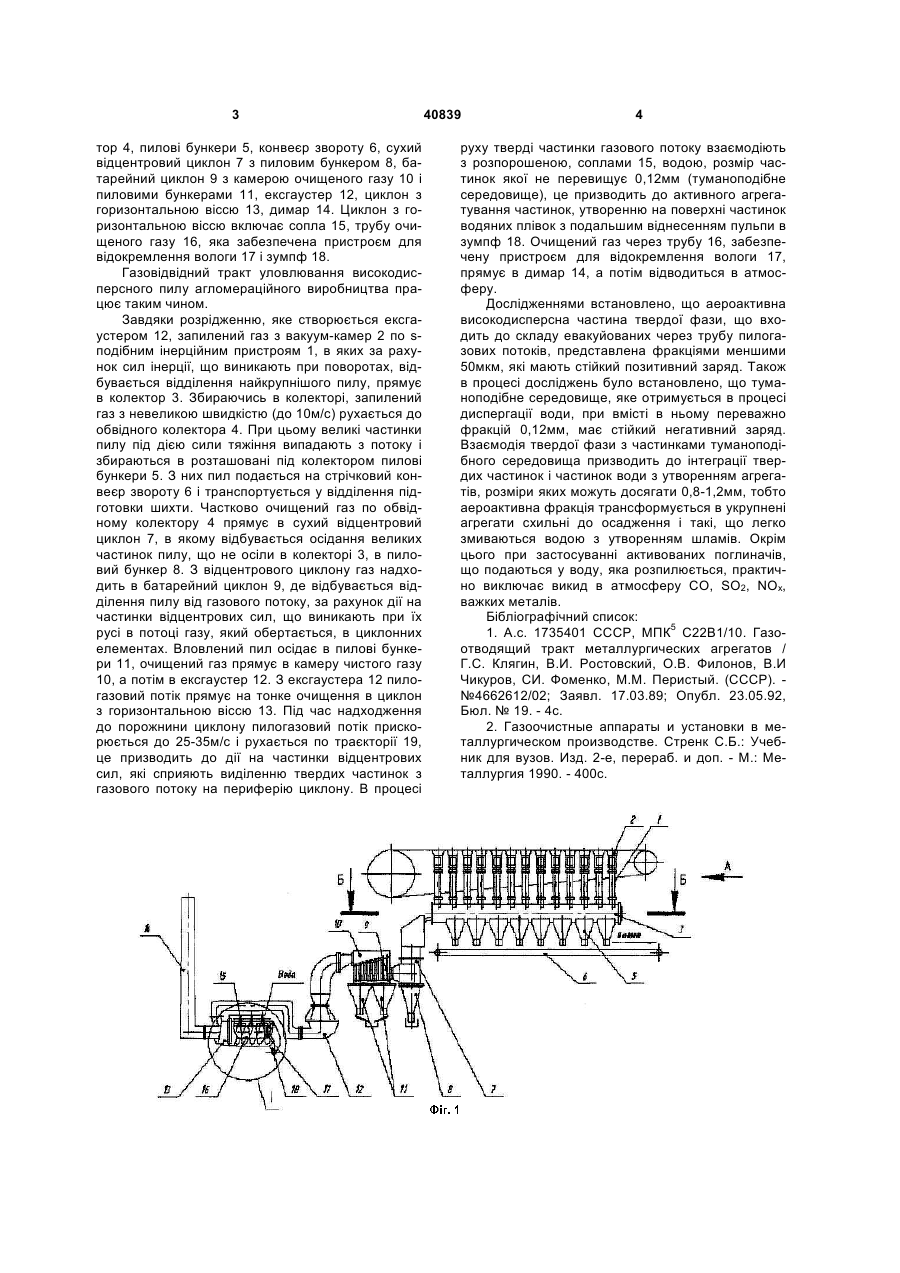

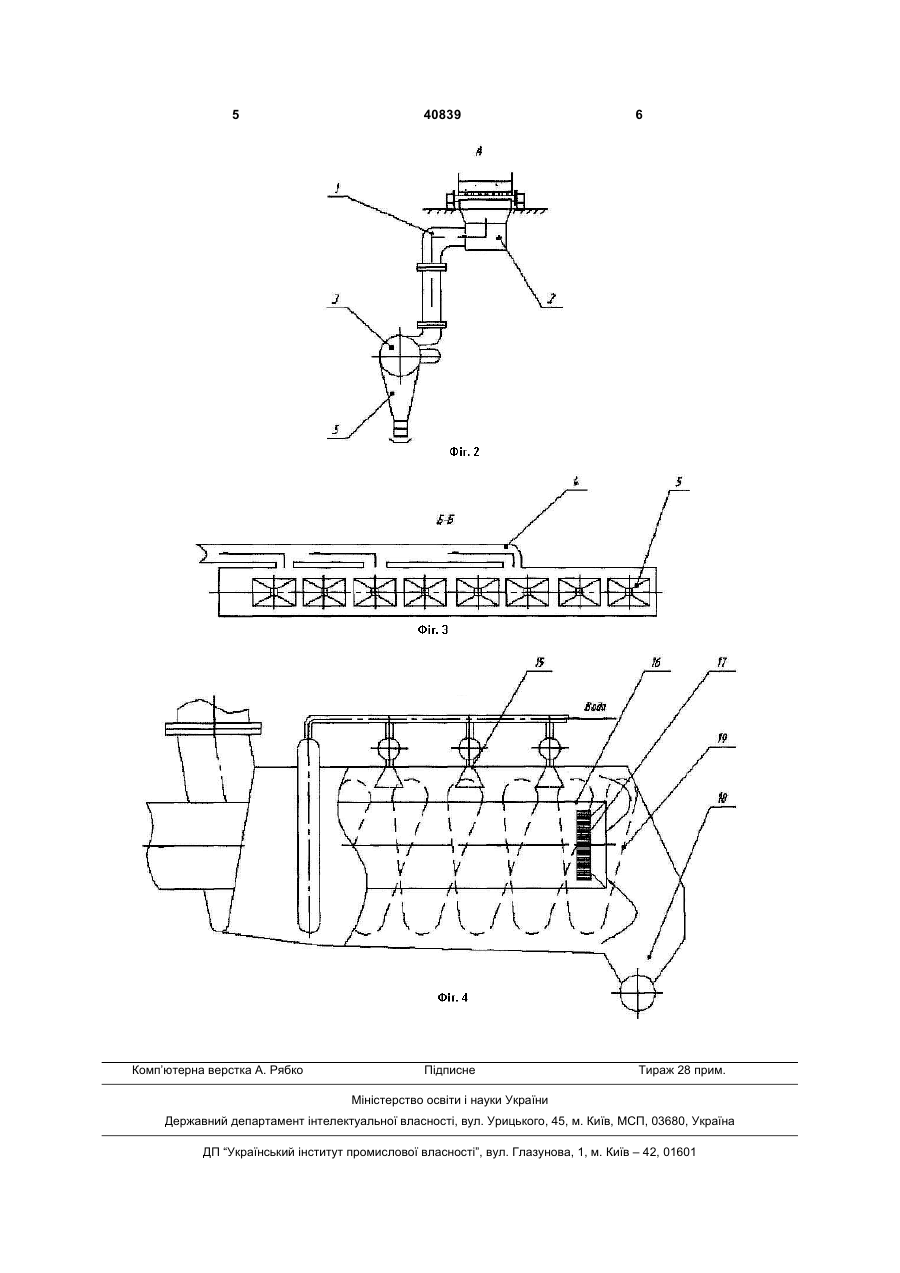

Газовідвідний тракт уловлювання високодисперсного пилу агломераційного виробництва, який 3 тор 4, пилові бункери 5, конвеєр звороту 6, сухий відцентровий циклон 7 з пиловим бункером 8, батарейний циклон 9 з камерою очищеного газу 10 і пиловими бункерами 11, ексгаустер 12, циклон з горизонтальною віссю 13, димар 14. Циклон з горизонтальною віссю включає сопла 15, трубу очищеного газу 16, яка забезпечена пристроєм для відокремлення вологи 17 і зумпф 18. Газовідвідний тракт уловлювання високодисперсного пилу агломераційного виробництва працює таким чином. Завдяки розрідженню, яке створюється ексгаустером 12, запилений газ з вакуум-камер 2 по sподібним інерційним пристроям 1, в яких за рахунок сил інерції, що виникають при поворотах, відбувається відділення найкрупнішого пилу, прямує в колектор 3. Збираючись в колекторі, запилений газ з невеликою швидкістю (до 10м/с) рухається до обвідного колектора 4. При цьому великі частинки пилу під дією сили тяжіння випадають з потоку і збираються в розташовані під колектором пилові бункери 5. З них пил подається на стрічковий конвеєр звороту 6 і транспортується у відділення підготовки шихти. Частково очищений газ по обвідному колектору 4 прямує в сухий відцентровий циклон 7, в якому відбувається осідання великих частинок пилу, що не осіли в колекторі 3, в пиловий бункер 8. З відцентрового циклону газ надходить в батарейний циклон 9, де відбувається відділення пилу від газового потоку, за рахунок дії на частинки відцентрових сил, що виникають при їх русі в потоці газу, який обертається, в циклонних елементах. Вловлений пил осідає в пилові бункери 11, очищений газ прямує в камеру чистого газу 10, а потім в ексгаустер 12. З ексгаустера 12 пилогазовий потік прямує на тонке очищення в циклон з горизонтальною віссю 13. Під час надходження до порожнини циклону пилогазовий потік прискорюється до 25-35м/с і рухається по траєкторії 19, це призводить до дії на частинки відцентрових сил, які сприяють виділенню твердих частинок з газового потоку на периферію циклону. В процесі 40839 4 руху тверді частинки газового потоку взаємодіють з розпорошеною, соплами 15, водою, розмір частинок якої не перевищує 0,12мм (туманоподібне середовище), це призводить до активного агрегатування частинок, утворенню на поверхні частинок водяних плівок з подальшим віднесенням пульпи в зумпф 18. Очищений газ через трубу 16, забезпечену пристроєм для відокремлення вологи 17, прямує в димар 14, а потім відводиться в атмосферу. Дослідженнями встановлено, що аероактивна високодисперсна частина твердої фази, що входить до складу евакуйованих через трубу пилогазових потоків, представлена фракціями меншими 50мкм, які мають стійкий позитивний заряд. Також в процесі досліджень було встановлено, що туманоподібне середовище, яке отримується в процесі диспергації води, при вмісті в ньому переважно фракцій 0,12мм, має стійкий негативний заряд. Взаємодія твердої фази з частинками туманоподібного середовища призводить до інтеграції твердих частинок і частинок води з утворенням агрегатів, розміри яких можуть досягати 0,8-1,2мм, тобто аероактивна фракція трансформується в укрупнені агрегати схильні до осадження і такі, що легко змиваються водою з утворенням шламів. Окрім цього при застосуванні активованих поглиначів, що подаються у воду, яка розпилюється, практично виключає викид в атмосферу CO, SO2, NOx, важких металів. Бібліографічний список: 1. А.с. 1735401 СССР, МПК5 С22В1/10. Газоотводящий тракт металлургических агрегатов / Г.С. Клягин, В.И. Ростовский, О.В. Филонов, В.И Чикуров, СИ. Фоменко, М.М. Перистый. (СССР). №4662612/02; Заявл. 17.03.89; Опубл. 23.05.92, Бюл. № 19. - 4с. 2. Газоочистные аппараты и установки в металлургическом производстве. Стренк С.Б.: Учебник для вузов. Изд. 2-е, перераб. и доп. - М.: Металлургия 1990. - 400с. 5 Комп’ютерна верстка А. Рябко 40839 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
