Газовідвідний тракт агломераційної машини

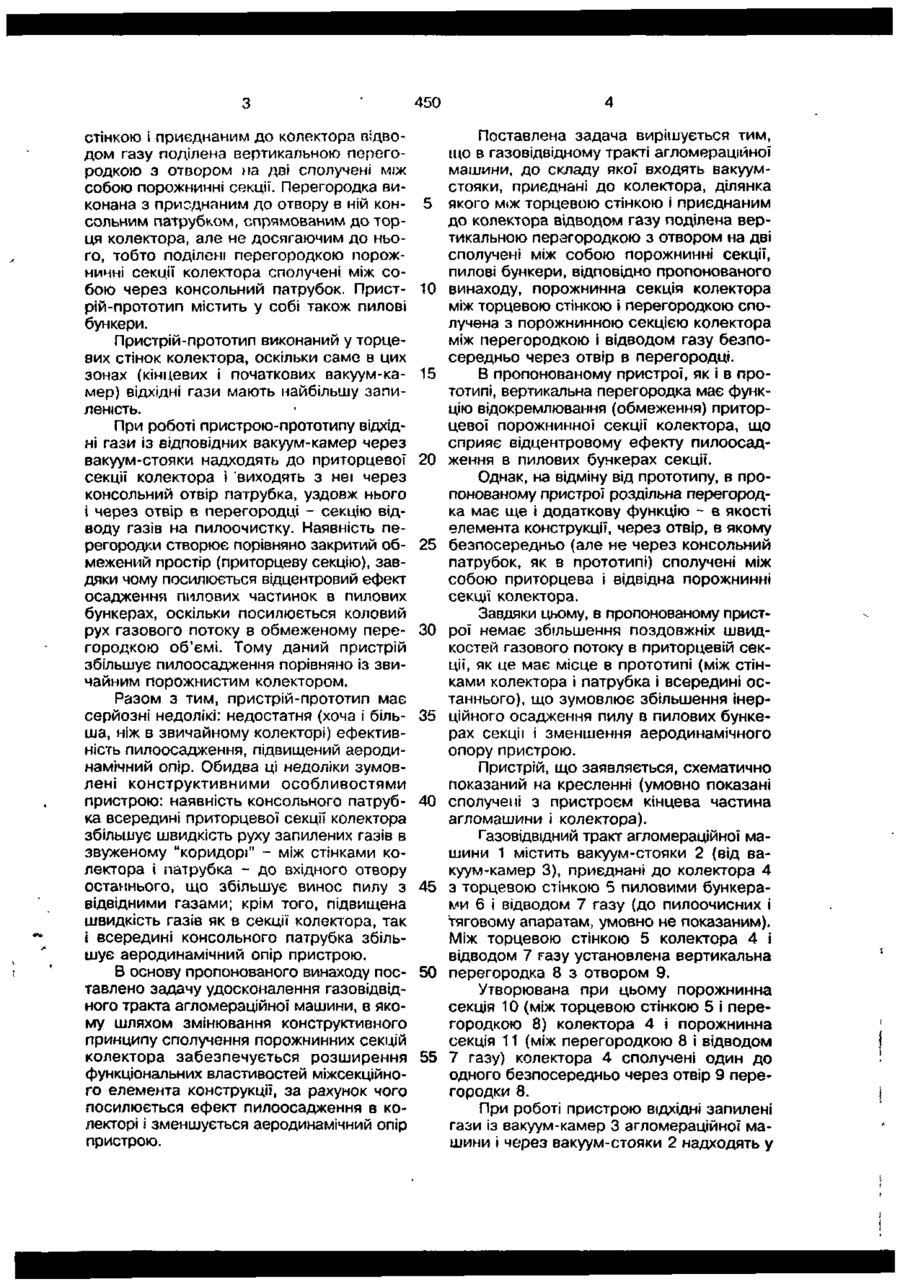

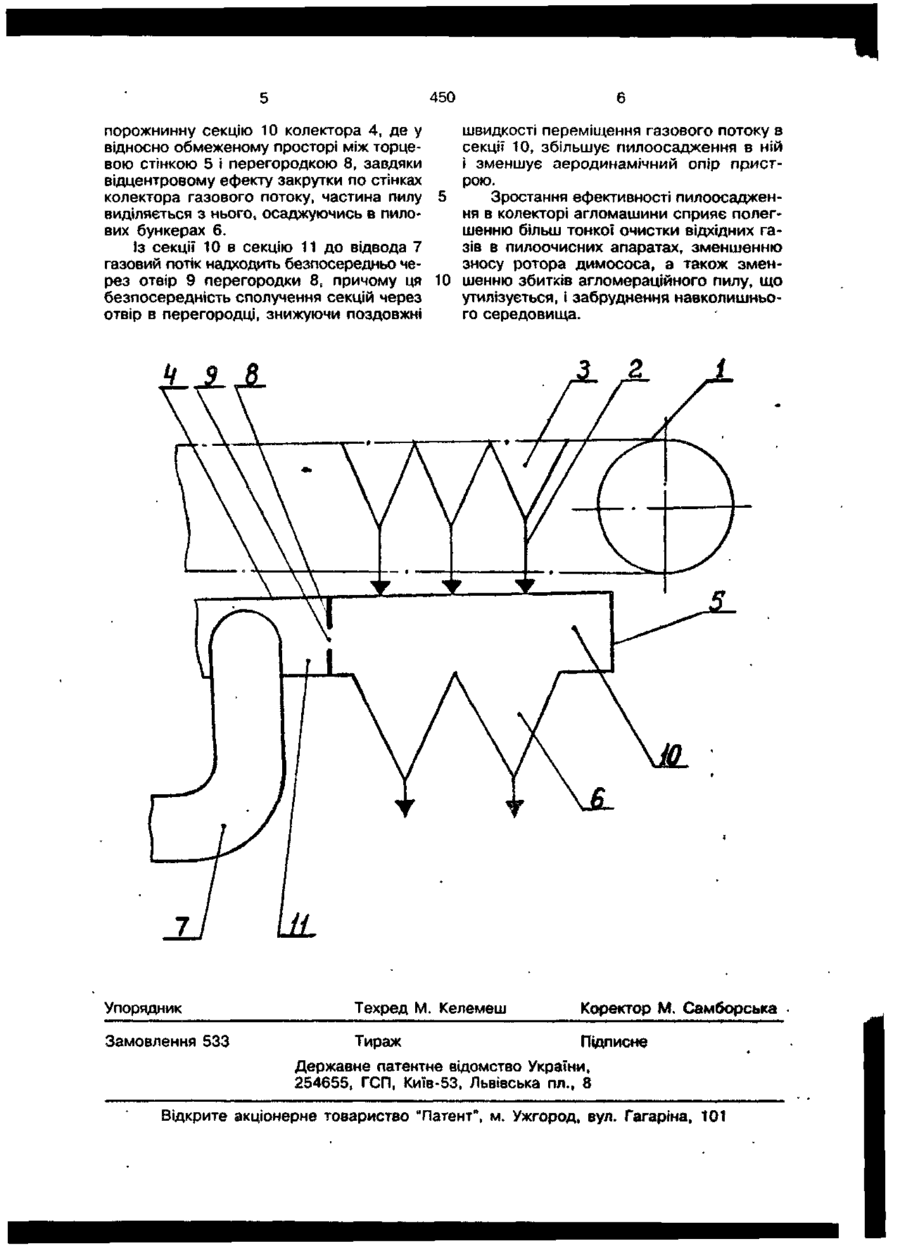

Газовідвідний тракт агломераційної ма-_ шини, що містить у собі вакуум-стояки, приєднані до колектора, ділянка якого між торцевою стінкою і приєднаним до колектора відводом газу поділена вертикальною перегородкою з отвором на дві сполучені між собою порожнинні секції, пилові бункери, який в і д р і з н я є т ь с я тим, що порожнинна секція колектора між торцевою стінкою і перегородкою сполучена з порожнинною секцією колектора між перегородкою і відводом газу безпосередньо через отвір в перегородці. с > Винахід відноситься до чорної та кольорової металургії, до агломераційного виробництва. Відомі газовідвідні тракти агломераційних машин, що містять у собі вакуумстояки від вакуум-камер, тангенціально приєднані до колектора з пиловими бункерами (мішками), з'єднаного через відвід запилених відхідних газів з пилоочисними апаратами і димососами (ексгаустерами) (див., наприклад, М.Я. Юдашкин. Пылеулавливание и очистка газов в черной металлургии. М., Металлургия, 1984, с. 254, рис. ХІХ.2). Запилені відхідні гази, проходячи колектор, в пилових бункерах якого осідає частина пилу, послідовно надходять до пилоочисних апаратів, димососу, димової труби (димаря), а з останньої - в атмосферу. Недоліком відомих пристроїв-аналогів виявляється, зокрема, те, що під час про сосу запилених відхідних газів уздовж порожнини колектора порівняно невеликого (по габаритним умовам аглофабрик) діаметра інерційне осадження пилу в пилових бункерах (мішках) незначне, що у зв'язку з високою запиленістю відхідних із колектора газів, погіршує роботу пилоочисного обладнання, прискорює спрацювання і вихід з ладу ротора димососа, збільшує утрати утилізуємого агломераційного пилу з викидами у навколишнє середовище і забруднення останнього. Відомий ряд технічних рішень, спрямованих на збільшення пилоосадження в колекторах газовідвідних трактів агломераційних машин. Найбільш близьким до пропонованого пристрою являється газовідвідний тракт агломераційної машини (по авт. свид. СССР № 562710, опубл. в БИ № 23, 1977); що містить в собі вакуум-стояки, приєднані до колектора, ділянка якого між торцевою 450 стінкою і приєднаним до колектора підводом газу поділена вертикальною перегородкою з отвором на дві сполучені між собою порожнинні секції. Перегородка виконана з приєднаним до отвору в ній консольним патрубком, спрямованим до торця колектора, але не досягаючим до нього, тобто поділені перегородкою порожнинні секції колектора сполучені між собою через консольний патрубок. Пристрій-прототип містить у собі також пилові бункери. Пристрій-прототип виконаний у торцевих стінок колектора, оскільки саме в цих зонах (кінцевих і початкових вакуум-камер) відхідні гази мають найбільшу запиленість. При роботі пристрою-прототипу відхідні гази із відповідних вакуум-камер через вакуум-стояки надходять до приторцевої секції колектора і виходять з неї через консольний отвір патрубка, уздовж нього і через отвір в перегородці - секцію відводу газів на пилоочистку. Наявність перегородки створює порівняно закритий обмежений простір (приторцеву секцію), завдяки чому посилюється відцентровий ефект осадження пилових частинок в пилових бункерах, оскільки посилюється коловий рух газового потоку в обмеженому перегородкою об'ємі. Тому даний пристрій збільшує пилоосаджения порівняно із звичайним порожнистим колектором. Разом з тим, пристрій-прототип має серйозні недолікі: недостатня (хоча і більша, ніж в звичайному колекторі) ефективність пилоосадження, підвищений аеродинамічний опір. Обидва ці недоліки зумовлені конструктивними особливостями пристрою: наявність консольного патрубка всередині приторцевої секції колектора збільшує швидкість руху запилених газів в звуженому "коридорі" - між стінками колектора і патрубка - до вхідного отвору останнього, що збільшує винос пилу з відвідними газами; крім того, підвищена швидкість газів як в секції колектора, так і всередині консольного патрубка збільшує аеродинамічний опір пристрою. В основу пропонованого винаходу поставлено задачу удосконалення газовідвідного тракта агломераційної машини, в якому шляхом змінювання конструктивного принципу сполучення порожнинних секцій колектора забезпечується розширення функціональних властивостей міжсекційного елемента конструкції, за рахунок чого посилюється ефект пилоосадження в колекторі і зменшується аеродинамічний опір пристрою. 5 10 15 20 25 30 35 40 45 50 55 Поставлена задача вирішується тим, що в газовідвідному тракті агломераційної машини, до складуякої входять вакуумстояки, приєднані до колектора, ділянка якого між торцевою стінкою і приєднаним до колектора відводом газу поділена вертикальною перегородкою з отвором на дві сполучені між собою порожнинні секції, пилові бункери, відповідно пропонованого винаходу, порожнинна секція колектора між торцевою стінкою і перегородкою сполучена з порожнинною секцією колектора між перегородкою і відводом газу безпосередньо через отвір в перегородці. В пропонованому пристрої, як і в прототипі, вертикальна перегородка має функцію відокремлювання (обмеження) приторцевої порожнинної секції колектора, що сприяє відцентровому ефекту пилоосадження в пилових бункерах секції. Однак, на відміну від прототипу, в пропонованому пристрої роздільна перегородка має ще і додаткову функцію - в якості елемента конструкції, через отвір, в якому безпосередньо (але не через консольний патрубок, як в прототипі) сполучені між собою приторцева і відвідна порожнинні секції колектора. Завдяки цьому, в пропонованому пристрої немає збільшення поздовжніх швидкостей газового потоку в приторцевій секції, як це має місце в прототипі (між стінками колектора і патрубка і всередині останнього), що зумовлює збільшення інерцінного осадження пилу в пилових бункерах секції і зменшення аеродинамічного опору пристрою. Пристрій, що заявляється, схематично показаний на кресленні (умовно показані сполучені з пристроєм кінцева частина агломашини і колектора). Газовідвідний тракт агломераційної машини 1 містить вакуум-стояки 2 (від вакуум-камер 3), приєднані до колектора 4 з торцевою стінкою 5 пиловими бункерами 6 і відводом 7 газу (до пилоочисних і тяговому апаратам, умовно не показаним). Між торцевою стінкою 5 колектора 4 і відводом 7 газу установлена вертикальна перегородка 8 з отвором 9. Утворювана при цьому порожнинна секція 10 (між торцевою стінкою 5 і перегородкою 8) колектора 4 і порожнинна секція 11 (між перегородкою 8 і відводом 7 газу) колектора 4 сполучені один до одного безпосередньо через отвір 9 перегородки 8. При роботі пристрою відхідні запилені гази із вакуум-камер 3 агломераційної машини і через вакуум-стояки 2 надходять у 450 порожнинну секцію 10 колектора 4, де у швидкості переміщення газового потоку в відносно обмеженому просторі між торцесекції 10, збільшує пилоосадження в ній вою стінкою 5 і перегородкою 8, завдяки і зменшує аеродинамічний опір приствідцентровому ефекту закрутки по стінках рою. колектора газового потоку, частина пилу Зростання ефективності пилоосадженвиділяється з нього, осаджуючись в пилоня в колекторі агломашини сприяє полегвих бункерах 6. шенню більш тонкої очистки відхідних гаІз секції 10 в секцію 11 до відвода 7 зів в пилоочисних апаратах, зменшенню газовий потік надходить безпосередньо чезносу ротора димососа, а також зменрез отвір 9 перегородки 8S причому ця 10 шенню збитків агломераційного пилу, що безпосередність сполучення секцій через утилізується, і забруднення навколишньоотвір в перегородці, знижуючи поздовжні го середовища. Упорядник Техред М. Келемеш Замовлення 533 Тираж Коректор М. Самборська Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
