Формула / Реферат

1. Ротор асинхронного електродвигуна, що містить магнітопровід і короткозамкнену обмотку, яка складається із стержнів та короткозамикаючих кілець, який відрізняється тим, що кожне короткозамикаюче кільце виконане з кільцевою канавкою уздовж периметра кільця, яка утворює мікрованну при з'єднанні кільця паянням або зварюванням із стержнями.

2. Ротор за п. 1, який відрізняється тим, що з метою додаткового жорсткого кріплення циліндричних стержнів, короткозамикаюче кільце виконане з глухими отворами, розташованими за периметром кільця.

Текст

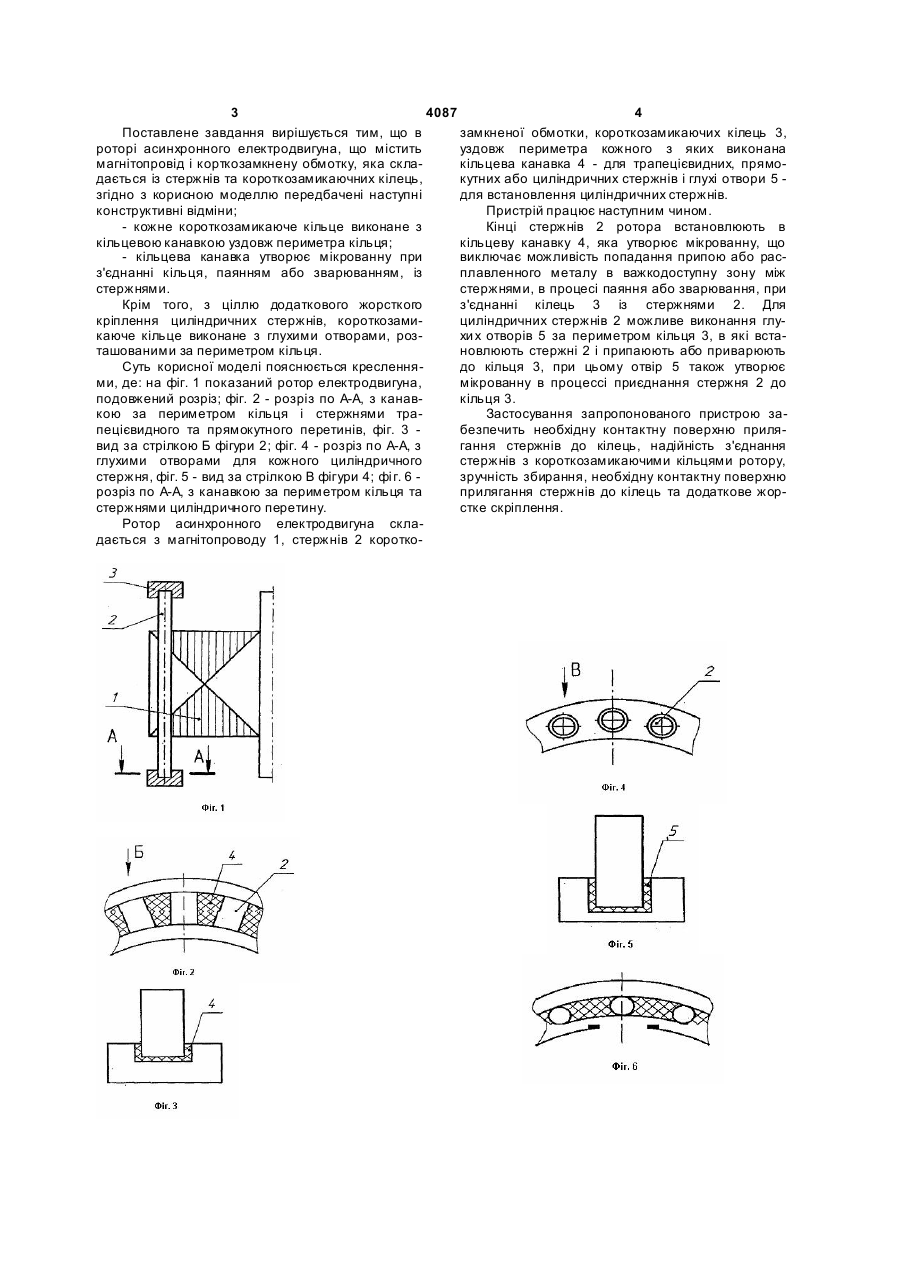

1. Ротор асинхронного електродвигуна, що містить магнітопровід і короткозамкнену обмотку, яка складається із стержнів та короткозамикаючих 3 4087 4 Поставлене завдання вирішується тим, що в замкненої обмотки, короткозамикаючих кілець 3, роторі асинхронного електродвигуна, що містить уздовж периметра кожного з яких виконана магнітопровід і корткозамкнену обмотку, яка склакільцева канавка 4 - для трапецієвидних, прямодається із стержнів та короткозамикаючних кілець, кутних або циліндричних стержнів і глухі отвори 5 згідно з корисною моделлю передбачені наступні для встановлення циліндричних стержнів. конструктивні відміни; Пристрій працює наступним чином. - кожне короткозамикаюче кільце виконане з Кінці стержнів 2 ротора встановлюють в кільцевою канавкою уздовж периметра кільця; кільцеву канавку 4, яка утворює мікрованну, що - кільцева канавка утворює мікрованну при виключає можливість попадання припою або расз'єднанні кільця, паянням або зварюванням, із плавленного металу в важкодоступну зону між стержнями. стержнями, в процесі паяння або зварювання, при Крім того, з ціллю додаткового жорсткого з'єднанні кілець 3 із стержнями 2. Для кріплення циліндричних стержнів, короткозамициліндричних стержнів 2 можливе виконання глукаюче кільце виконане з глухими отворами, розхи х отворів 5 за периметром кільця 3, в які встаташованими за периметром кільця. новлюють стержні 2 і припаюють або приварюють Суть корисної моделі пояснюється кресленнядо кільця 3, при цьому отвір 5 також утворює ми, де: на фіг. 1 показаний ротор електродвигуна, мікрованну в процессі приєднання стержня 2 до подовжений розріз; фіг. 2 - розріз по А-А, з канавкільця 3. кою за периметром кільця і стержнями траЗастосування запропонованого пристрою запецієвидного та прямокутного перетинів, фіг. 3 безпечить необхідну контактну поверхню прилявид за стрілкою Б фігури 2; фіг. 4 - розріз по А-А, з гання стержнів до кілець, надійність з'єднання глухими отворами для кожного циліндричного стержнів з короткозамикаючими кільцями ротору, стержня, фіг. 5 - вид за стрілкою В фігури 4; фі г. 6 зручність збирання, необхідну контактну поверхню розріз по А-А, з канавкою за периметром кільця та прилягання стержнів до кілець та додаткове жорстержнями циліндричного перетину. стке скріплення. Ротор асинхронного електродвигуна складається з магнітопроводу 1, стержнів 2 коротко 5 Комп’ютерна в ерстка М. Клюкін 4087 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститупромислов ої в ласності”, вул. Глазунов а, 1, м. Київ – 42, 01601
