Пристрій для очищення внутрішньої поверхні труб нафтових і газових свердловин від гідратних і смолопарафінових відкладень і пробок

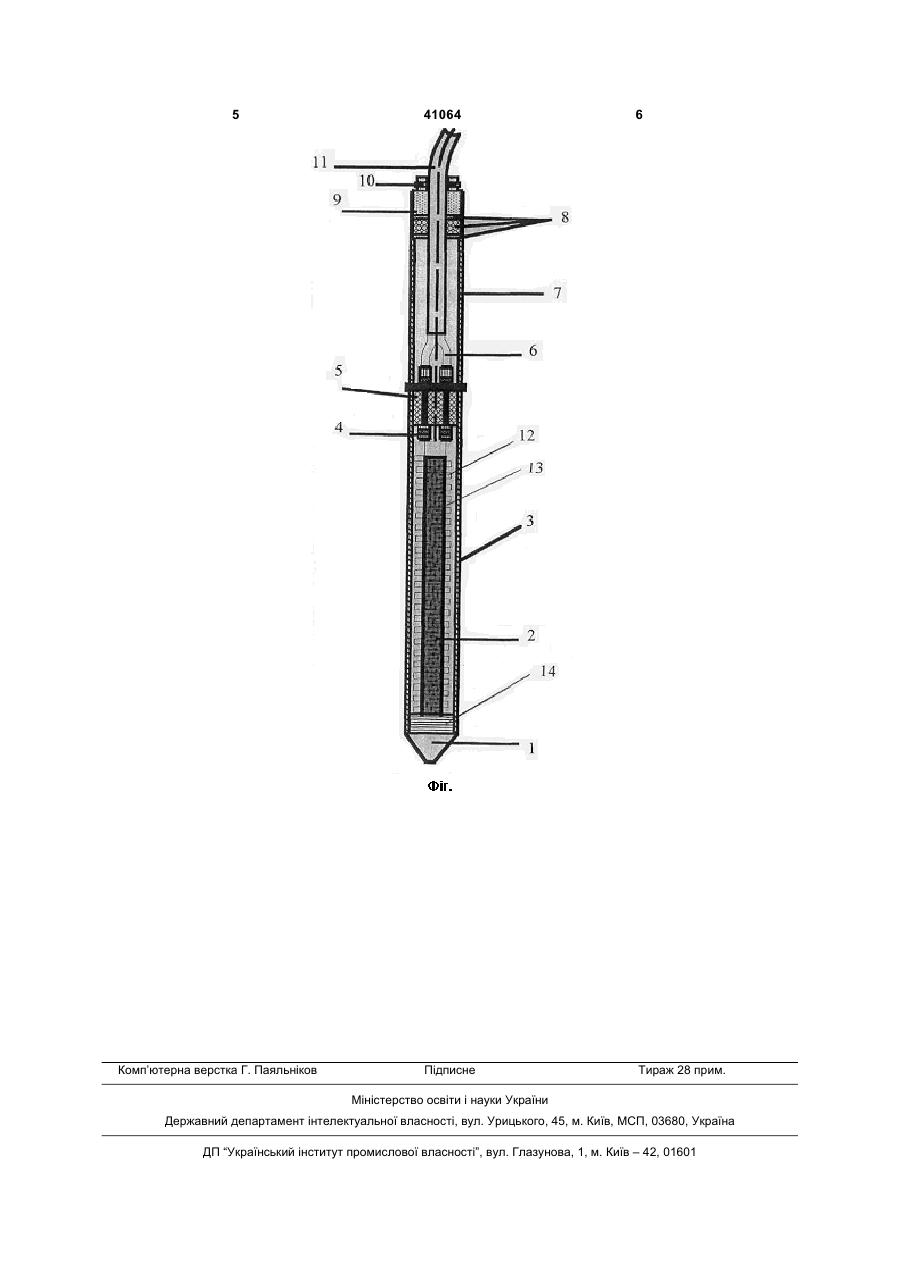

1. Пристрій для очищення внутрішньої поверхні труб нафтових і газових свердловин від гідратних і смолопарафінових відкладень і пробок, що містить корпус, в якому встановлені тепловий електронагрівник, виконаний у вигляді стрижня, сполучна головка, що охоплює струмопідвідний кабель, а також ізолюючий елемент, який відрізняється тим, що стрижень електронагрівника виконаний із теплопровідного матеріалу, покритий шаром діелектрика, який охоплений струмоп U 1 3 41064 4 але при навантаженні і перегріві вони ніби прива6. Пристрій розрахований на тривалу роботу рюються до корпусу, що нагрівається, а це виклюне тільки у водному або нафтовому середовищі, чає можливість їх швидкої заміни у польових умощо охолоджується, але і в сухому повітряному вах біля скважини. середовищі. Вказані недоліки призводять у цілому до недоКорисна модель пояснюється кресленням, де статньо тривалого терміну служби пристрою та на Фіг. представлений пристрій, що заявляється. певних незручностей у користуванні. Пристрій для очищення внутрішньої поверхні Технічною задачею рішення, що заявляється, труб нафтових і газових свердловин від гідратних і є створення пристрою для очищення внутрішньої парафінових відкладень і пробок містить корпус, поверхні труб нафтових і газових свердловин, що який складається із конусного наконечника 1, вимає більш досконалу конструкцію. конаного із теплопровідного матеріалу, яким є Технічним результатом є підвищення терміну мідь, нижньої труби 3, верхньої труби 7. Труби служби пристрою та покращання умов користувиконані із сталі і з'єднані за допомогою різьби. вання ним. Діаметр труб - 50 мм, а довжина нижньої і верхньої Вказана технічна задача та вказаний технічний труби 500 мм і 170 мм відповідно. В нижній трубі 3 результат досягаються завдяки тому, що у привстановлений тепловий електронагрівник, виконастрої для очищення внутрішньої поверхні труб ний у вигляді стрижня 2 із теплопровідного матерінафтових і газових свердловин від гідратних і паалу (міді). Конусний мідний наконечник 1 має різьбовий отвір діаметром 20 мм, завдяки чому рафінових відкладень і пробок, що містить корпус, стрижень 2 вільно вкручується в наконечник, позив якому встановлені тепловий електронагрівник, цією 14, показано різьбу. Мідний стрижень покривиконаний у вигляді стрижня, сполучна головка, тий шаром жаротривкого діелектрика (слюдою) 13. що охоплює струмопідвідний кабель, а також ізоСтрижень 2 містить струмопродвідний елемент 12, люючий елемент, згідно з корисною моделлю, який охоплює діелектрик. Цей елемент має вигляд стрижень теплового електронагрівника (тена), виспіралі і виконаний із матеріалу, що має високий конаний із теплопровідного матеріалу, покритий питомий електричний опір, яким є сплав ніхром. У шаром діелектрика, який охоплений струмопровідверхній трубі 7 корпусу розташовані шайби 8, які ним елементом, виконаним із матеріалу, що має затискають електричний кабель 11, ущільнювальвисокий питомий електричний опір, і з'єднаним із на головка 9 та додаткове ущільнення 10, з отвострумопідвідним кабелем. рами, які відповідають діаметру струмопідвідного Згідно з корисною моделлю струмопровідний кабелю 11. В корпусі встановлена діелектрична елемент виконаний із ніхрому і має вигляд спіралі. жаротривка фторопластова муфта 5, яка витримує Стрижень електронагрівника виконаний із міді, а температуру 700 °С діелектриком є слюда (жаротривкий ізолятор). Муфта 5 з'єднує жили 6 струмопідвідного каЗгідно з корисною моделлю корпус містить кобелю 11 через болти 4 із струмопровідним елеменусний наконечник, з'єднаний з корпусом за допомогою різьби. Він виконаний із міді і призначений нтом 12. для встановлення в нього мідного стрижня електПристрій працює наступним чином. ронагрівника. Пристрій підключають до джерела живлення з Перевагами корисної моделі, що заявляється наругою 220-700 в. Через струмопідвідний кабель є: 11 на тепловий електронагрівач подається напру1. Можливість запланованого підбору потужга, в результаті чого корпус нагрівається до темності нагріву електронагрівника, яку можна розраператури 350-700 °С. Пристрій опускається у свехувати перерізом і довжиною ніхромового проводу рдловину і розчиняє асфальто-смоло-парафінові (струмопровідного елемента). відкладення в насосно-компресорній трубі. Таким чином пристрій опускається до шару нафти, а роз2. Електронагрівник пристрою розрахований плавлені асфальто-смоло-парафінові відкладення на тривалу безперервну роботу під навантажен(АСПВ) виводяться через зливну засувку в зливну ням (більше 14 годин). ємність. В свердловині відновлюється розрахунко3. Електронагрівник регулюється і розраховувий добувний дебет, і свердловина включається у ється на температуру, що передається, у діапазоні виробничо-технологічний цикл. від 300°С до 700°С Таким чином, як показано вище, пристрій може 4. Висока температура нагріву корпусу прибути використаний при очищенні внутрішньої построю сприяє швидкому плавленню не тільки паверхні труб нафтових свердловин від асфальтосрафіну і гідратних пробок, але і нагріву самої намоляних і парафінових відкладень. соснокомпресорної труби (НКТ), що позитивно впливає на швидкість і якість очистки, завдяки виУ порівнянні з найближчим аналогом удоскодаленню з шорсткої внутрішньої поверхні НКТ мікналений нагрівник (пристрій УСН) для очищення роскопічних смолопарафінових відкладень. внутрішньої поверхні труб нафтових і газових све5. У випадку перегріву і виходу з ладу електрдловин від гідратних і смолопарафінових відкларонагрівника можлива його швидка заміна у день і пробок має більш тривалий термін служби і польових умовах, для цього його потрібно викрубільш зручний у користуванні. тити із конусного наконечника і замінити новим комплектом нагрівних стрижнів. 5 Комп’ютерна верстка Г. Паяльніков 41064 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
