Пристрій для електроіскрового легування

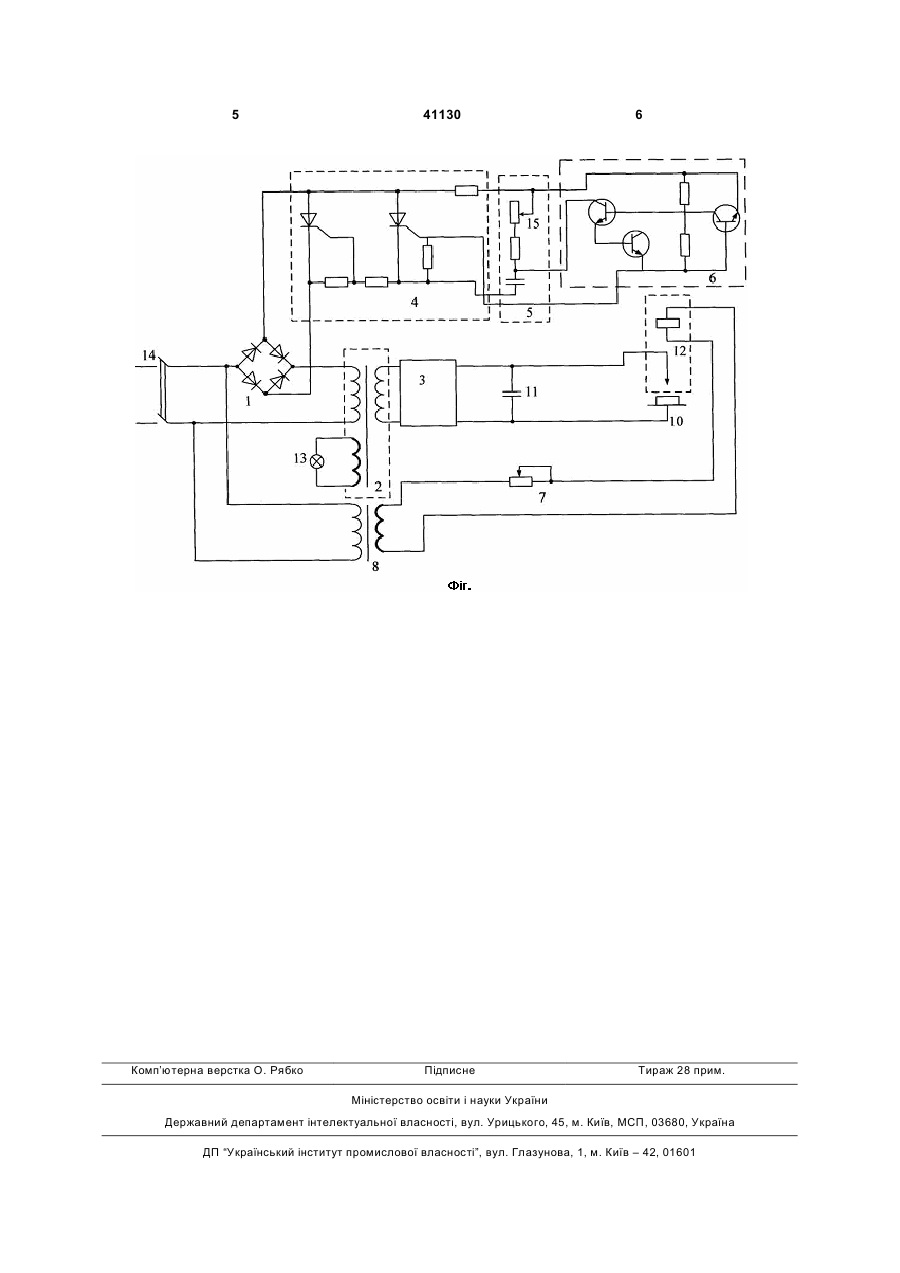

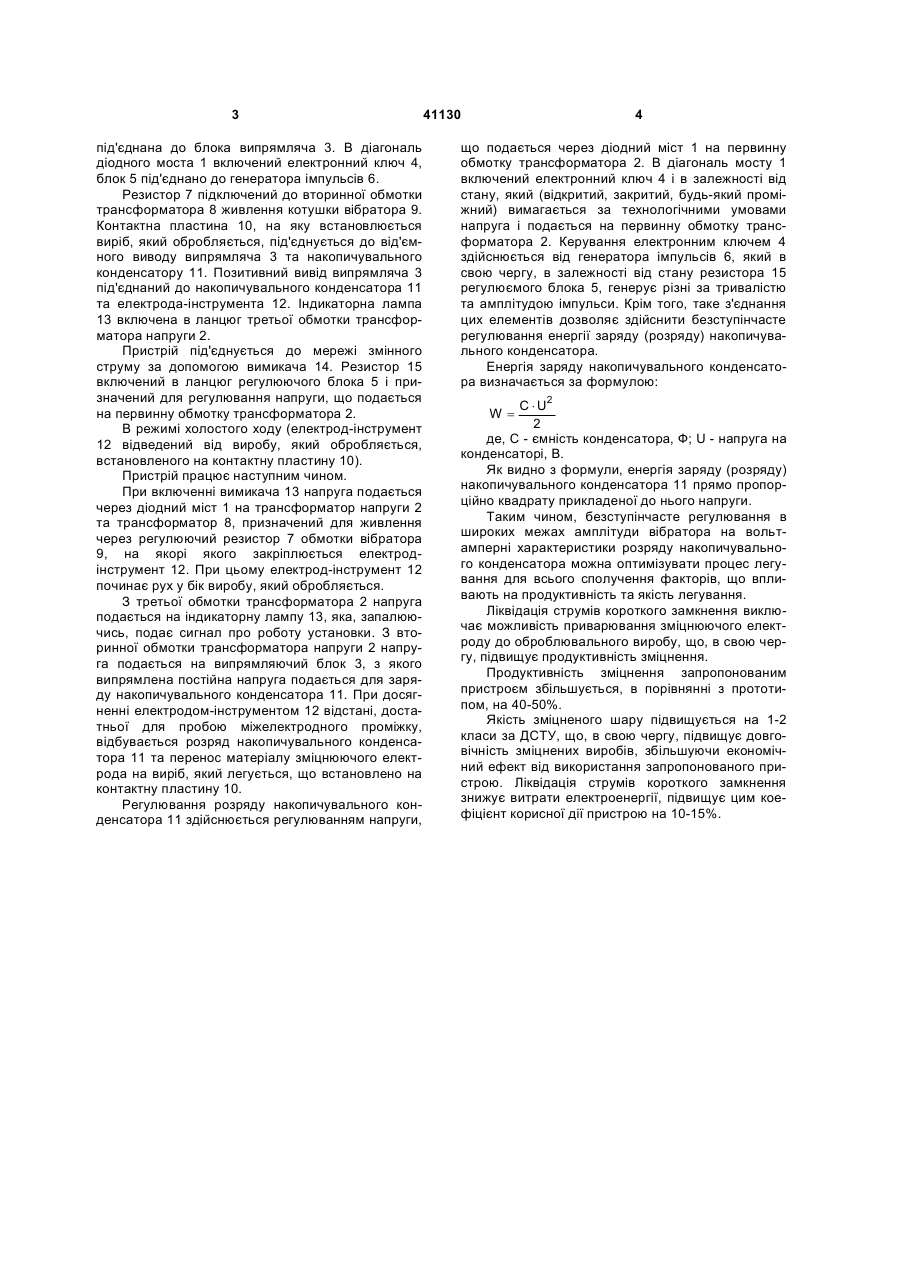

Пристрій для електроіскрового легування, що містить трансформатор напруги, випрямляч, нако 3 під'єднана до блока випрямляча 3. В діагональ діодного моста 1 включений електронний ключ 4, блок 5 під'єднано до генератора імпульсів 6. Резистор 7 підключений до вторинної обмотки трансформатора 8 живлення котушки вібратора 9. Контактна пластина 10, на яку встановлюється виріб, який обробляється, під'єднується до від'ємного виводу випрямляча 3 та накопичувального конденсатору 11. Позитивний вивід випрямляча 3 під'єднаний до накопичувального конденсатора 11 та електрода-інструмента 12. Індикаторна лампа 13 включена в ланцюг третьої обмотки трансформатора напруги 2. Пристрій під'єднується до мережі змінного струму за допомогою вимикача 14. Резистор 15 включений в ланцюг регулюючого блока 5 і призначений для регулювання напруги, що подається на первинну обмотку трансформатора 2. В режимі холостого ходу (електрод-інструмент 12 відведений від виробу, який обробляється, встановленого на контактну пластину 10). Пристрій працює наступним чином. При включенні вимикача 13 напруга подається через діодний міст 1 на трансформатор напруги 2 та трансформатор 8, призначений для живлення через регулюючий резистор 7 обмотки вібратора 9, на якорі якого закріплюється електродінструмент 12. При цьому електрод-інструмент 12 починає рух у бік виробу, який обробляється. З третьої обмотки трансформатора 2 напруга подається на індикаторну лампу 13, яка, запалюючись, подає сигнал про роботу установки. З вторинної обмотки трансформатора напруги 2 напруга подається на випрямляючий блок 3, з якого випрямлена постійна напруга подається для заряду накопичувального конденсатора 11. При досягненні електродом-інструментом 12 відстані, достатньої для пробою міжелектродного проміжку, відбувається розряд накопичувального конденсатора 11 та перенос матеріалу зміцнюючого електрода на виріб, який легується, що встановлено на контактну пластину 10. Регулювання розряду накопичувального конденсатора 11 здійснюється регулюванням напруги, 41130 4 що подається через діодний міст 1 на первинну обмотку трансформатора 2. В діагональ мосту 1 включений електронний ключ 4 і в залежності від стану, який (відкритий, закритий, будь-який проміжний) вимагається за технологічними умовами напруга і подається на первинну обмотку трансформатора 2. Керування електронним ключем 4 здійснюється від генератора імпульсів 6, який в свою чергу, в залежності від стану резистора 15 регулюємого блока 5, генерує різні за тривалістю та амплітудою імпульси. Крім того, таке з'єднання цих елементів дозволяє здійснити безступінчасте регулювання енергії заряду (розряду) накопичувального конденсатора. Енергія заряду накопичувального конденсатора визначається за формулою: C × U2 2 де, C - ємність конденсатора, Ф; U - напруга на конденсаторі, В. Як видно з формули, енергія заряду (розряду) накопичувального конденсатора 11 прямо пропорційно квадрату прикладеної до нього напруги. Таким чином, безступінчасте регулювання в широких межах амплітуди вібратора на вольтамперні характеристики розряду накопичувального конденсатора можна оптимізувати процес легування для всього сполучення факторів, що впливають на продуктивність та якість легування. Ліквідація струмів короткого замкнення виключає можливість приварювання зміцнюючого електроду до оброблювального виробу, що, в свою чергу, підвищує продуктивність зміцнення. Продуктивність зміцнення запропонованим пристроєм збільшується, в порівнянні з прототипом, на 40-50%. Якість зміцненого шару підвищується на 1-2 класи за ДСТУ, що, в свою чергу, підвищує довговічність зміцнених виробів, збільшуючи економічний ефект від використання запропонованого пристрою. Ліквідація струмів короткого замкнення знижує витрати електроенергії, підвищує цим коефіцієнт корисної дії пристрою на 10-15%. W= 5 Комп’ютерна верстка О. Рябко 41130 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
