Роторно-пульсаційний апарат

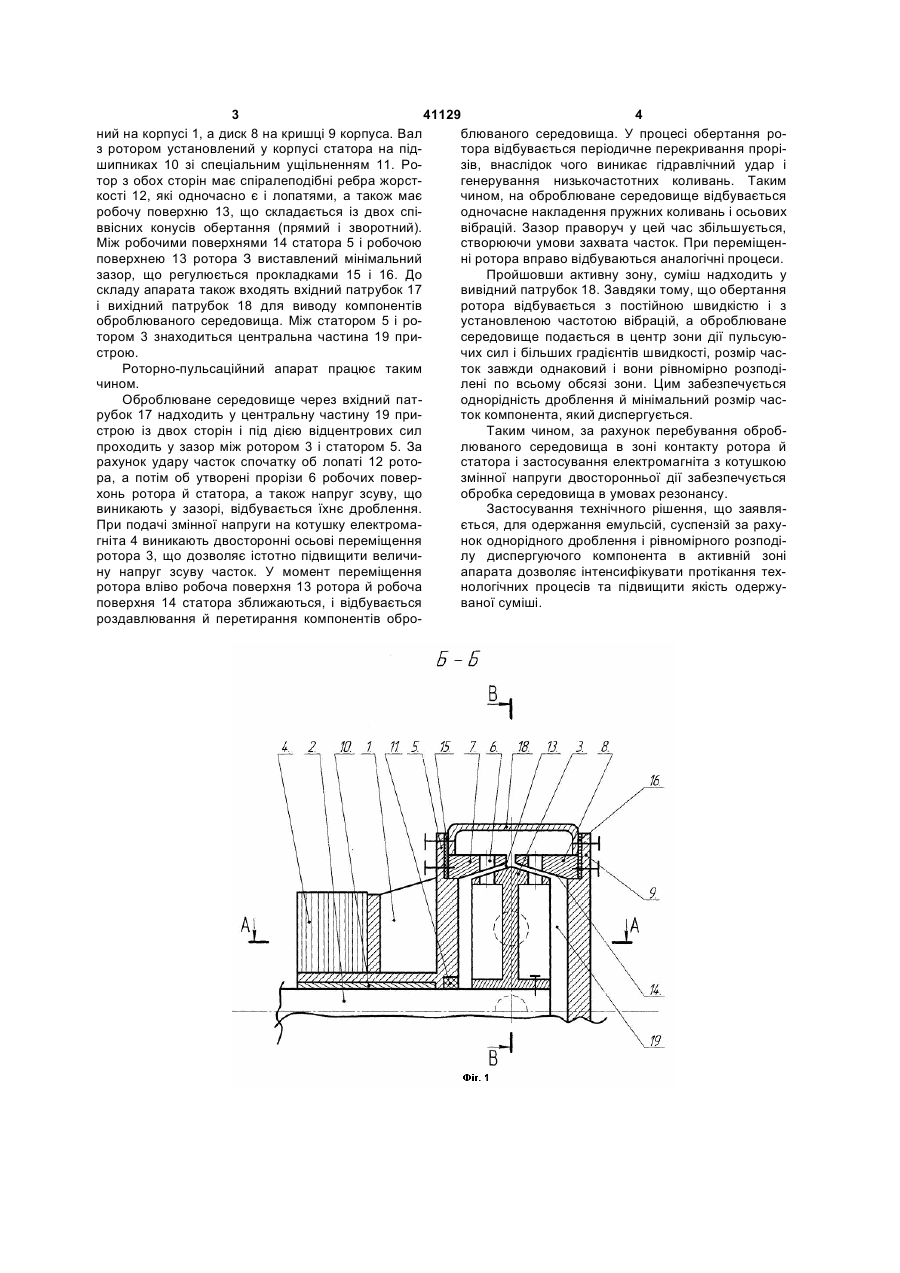

Роторно-пульсаційний апарат, що містить корпус, усередині якого концентрично розташовані ротор і статор із прорізами та електромагніт змінної напруги, який відрізняється тим, що електромагніт вмонтований у корпус апарата поза робочою зоною, статор складається з двох частин з подвійною конічною робочою поверхнею із прорізами, а ротор забезпечений лопатями. (19) (21) u200812874 (22) 04.11.2008 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) ІВЖЕНКО АНДРІЙ ОЛЕКСАНДРОВИЧ, UA, ГВОЗДЄВ ОЛЕКСАНДР ВІКТОРОВИЧ, UA, ІВЖЕНКО ОЛЕКСАНДР ВАСИЛЬОВИЧ, UA (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ, UA 3 41129 4 ний на корпусі 1, а диск 8 на кришці 9 корпуса. Вал блюваного середовища. У процесі обертання роз ротором установлений у корпусі статора на підтора відбувається періодичне перекривання прорішипниках 10 зі спеціальним ущільненням 11. Розів, внаслідок чого виникає гідравлічний удар і тор з обох сторін має спіралеподібні ребра жорстгенерування низькочастотних коливань. Таким кості 12, які одночасно є і лопатями, а також має чином, на оброблюване середовище відбувається робочу поверхню 13, що складається із двох спіодночасне накладення пружних коливань і осьових ввісних конусів обертання (прямий і зворотний). вібрацій. Зазор праворуч у цей час збільшується, Між робочими поверхнями 14 статора 5 і робочою створюючи умови захвата часток. При переміщенповерхнею 13 ротора З виставлений мінімальний ні ротора вправо відбуваються аналогічні процеси. зазор, що регулюється прокладками 15 і 16. До Пройшовши активну зону, суміш надходить у складу апарата також входять вхідний патрубок 17 вивідний патрубок 18. Завдяки тому, що обертання і вихідний патрубок 18 для виводу компонентів ротора відбувається з постійною швидкістю і з оброблюваного середовища. Між статором 5 і роустановленою частотою вібрацій, а оброблюване тором 3 знаходиться центральна частина 19 присередовище подається в центр зони дії пульсуюстрою. чих сил і більших градієнтів швидкості, розмір часРоторно-пульсаційний апарат працює таким ток завжди однаковий і вони рівномірно розподічином. лені по всьому обсязі зони. Цим забезпечується Оброблюване середовище через вхідний патоднорідність дроблення й мінімальний розмір часрубок 17 надходить у центральну частину 19 приток компонента, який диспергується. строю із двох сторін і під дією відцентрових сил Таким чином, за рахунок перебування обробпроходить у зазор між ротором 3 і статором 5. За люваного середовища в зоні контакту ротора й рахунок удару часток спочатку об лопаті 12 ротостатора і застосування електромагніта з котушкою ра, а потім об утворені прорізи 6 робочих поверзмінної напруги двосторонньої дії забезпечується хонь ротора й статора, а також напруг зсуву, що обробка середовища в умовах резонансу. виникають у зазорі, відбувається їхнє дроблення. Застосування технічного рішення, що заявляПри подачі змінної напруги на котушку електромається, для одержання емульсій, суспензій за рахугніта 4 виникають двосторонні осьові переміщення нок однорідного дроблення і рівномірного розподіротора 3, що дозволяє істотно підвищити величилу диспергуючого компонента в активній зоні ну напруг зсуву часток. У момент переміщення апарата дозволяє інтенсифікувати протікання техротора вліво робоча поверхня 13 ротора й робоча нологічних процесів та підвищити якість одержуповерхня 14 статора зближаються, і відбувається ваної суміші. роздавлювання й перетирання компонентів обро 5 Комп’ютерна верстка Г. Паяльніков 41129 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
