Вібраційний транспортер

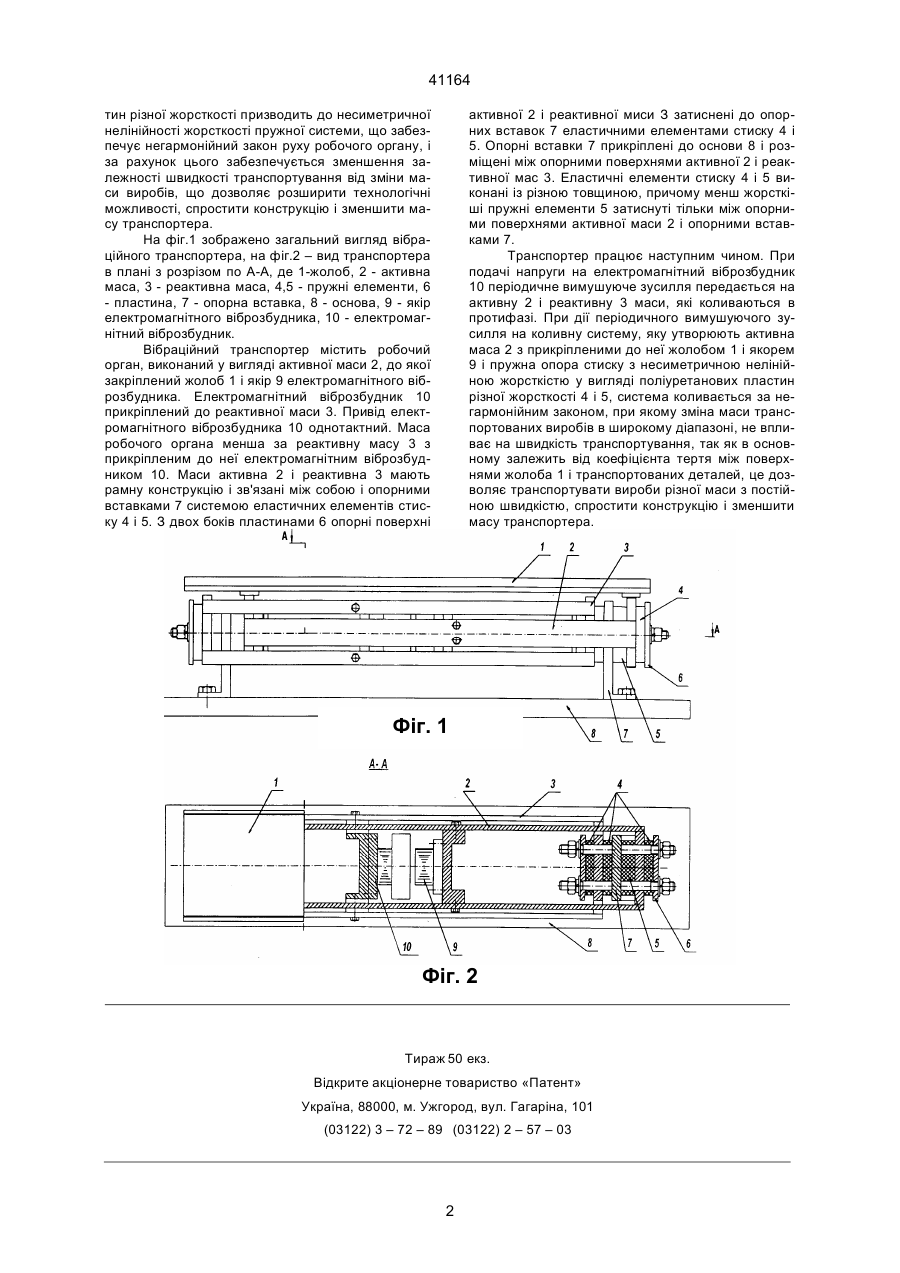

Вібраційний транспортер, що містить робочий орган, виконаний у вигляді активної маси, до якої прикріплений жолоб і якір, та реактивну масу з прикріпленим до неї електромагнітним віброзбудником, зв'язані між собою та основою системою еластичних елементів, який відрізняється тим, що еластичні елементи виконані з поліуретанових пластин, причому еластичні елементи стиску, які затиснуті між опорними поверхнями активної маси і опорними вставками, виконані з меншою жорсткістю, маса робочого органа менша за реактивну з прикріпленим до неї електромагнітним віброзбудником, привід якого виконаний однотактним. Однак за рахунок створення коливань в двох взаємно перпендикулярних напрямах з зсувом фаз між ними, амплітуда нормальних коливань транспортера, від якої залежить швидкість транспортування, суттєво змінюється при зміні маси транспортованих виробів, це призводить до зниження швидкості, а наявність незрівноваженої вертикаль Зоя (13) 41164 (11) UA ної складової коливань вимагає встановлення амортизаторів. В основу винаходу поставлена задача створення вібраційного транспортера, у якому нове виконання елементів пружності у вигляді поліуретанових пластин з різною жорсткістю дозволило б забезпечити зменшення залежності швидкості транспортування від зміни маси виробів, і за рахунок цього розширити технологічні можливості, спростити конструкцію і зменшити масу транспортера. Поставлена задача вирішується тим, що в вібраційному транспортері, який містить робочий орган, виконаний у вигляді активної маси, до якої прикріплений жолоб і якір, та реактивну масу з прикріпленим до неї електромагнітним віброзбудником, зв'язані між собою та основою системою еластичних елементів, згідно з винаходом еластичні елементи виконані з поліуретанових пластин, причому еластичні елементи стиску, які затиснуті між опорними поверхнями активної маси і опорними вставками, виконані з меншою жорсткістю, маса робочого органа менша за реактивну з прикріпленим до неї електромагнітним віброзбудником, привід якого виконаний однотактним. Зрівноваження мас забезпечує повну віброізоляцію, наявність лише поздовжніх коливань дозволяє зменшити жорсткість робочого органа і відповідно виготовити активну масу меншою за реактивну, що призводить до збільшення амплітуди коливань і зменшення маси транспортера. Нове виконання пружної системи з поліуретанових плас (19) Винахід відноситься до вібраційного транспортного обладнання, а саме до двомасних транспортерів, і може бути використаний для транспортування виробів. Відомий вібраційний транспортер, в якому для стабілізації роботи використовуються асиметричні коливання робочого органа [Авторське свідоцтво СРСР № 923928, кл. В 65 G 27/00, від 30.04.1982. "Вібраційний лоток"]. Однак налагодження пружної системи для забезпечення роботи транспортера високо трудомістка операція, а коливання конвеєра у білярезонансному режимі ставить у суттєву залежність амплітуду коливань від маси транспортованих виробів. Відомий вібраційний транспортер, що містить робочий орган, виконаний у вигляді активної маси, до якої прикріплений жолоб і якір, та реактивну масу з закріпленим до неї електромагнітним віброзбудником, зв'язані між собою та основою системою еластичних елементів [Авторское свидетельство СССР № 477076, кл. В 65 g 27/08, від 15.07.1975. "Устройство для вибрационного транспортирования деталей"]. А ____________________ 41164 тин різної жорсткості призводить до несиметричної нелінійності жорсткості пружної системи, що забезпечує негармонійний закон руху робочого органу, і за рахунок цього забезпечується зменшення залежності швидкості транспортування від зміни маси виробів, що дозволяє розширити технологічні можливості, спростити конструкцію і зменшити масу транспортера. На фіг.1 зображено загальний вигляд вібраційного транспортера, на фіг.2 – вид транспортера в плані з розрізом по А-А, де 1-жолоб, 2 - активна маса, 3 - реактивна маса, 4,5 - пружні елементи, 6 - пластина, 7 - опорна вставка, 8 - основа, 9 - якір електромагнітного віброзбудника, 10 - електромагнітний віброзбудник. Вібраційний транспортер містить робочий орган, виконаний у вигляді активної маси 2, до якої закріплений жолоб 1 і якір 9 електромагнітного віброзбудника. Електромагнітний віброзбудник 10 прикріплений до реактивної маси 3. Привід електромагнітного віброзбудника 10 однотактний. Маса робочого органа менша за реактивну масу 3 з прикріпленим до неї електромагнітним віброзбудником 10. Маси активна 2 і реактивна 3 мають рамну конструкцію і зв'язані між собою і опорними вставками 7 системою еластичних елементів стиску 4 і 5. З двох боків пластинами 6 опорні поверхні активної 2 і реактивної миси З затиснені до опорних вставок 7 еластичними елементами стиску 4 і 5. Опорні вставки 7 прикріплені до основи 8 і розміщені між опорними поверхнями активної 2 і реактивної мас 3. Еластичні елементи стиску 4 і 5 виконані із різною товщиною, причому менш жорсткіші пружні елементи 5 затиснуті тільки між опорними поверхнями активної маси 2 і опорними вставками 7. Транспортер працює наступним чином. При подачі напруги на електромагнітний віброзбудник 10 періодичне вимушуюче зусилля передається на активну 2 і реактивну 3 маси, які коливаються в протифазі. При дії періодичного вимушуючого зусилля на коливну систему, яку утворюють активна маса 2 з прикріпленими до неї жолобом 1 і якорем 9 і пружна опора стиску з несиметричною нелінійною жорсткістю у вигляді поліуретанових пластин різної жорсткості 4 і 5, система коливається за негармонійним законом, при якому зміна маси транспортованих виробів в широкому діапазоні, не впливає на швидкість транспортування, так як в основному залежить від коефіцієнта тертя між поверхнями жолоба 1 і транспортованих деталей, це дозволяє транспортувати вироби різної маси з постійною швидкістю, спростити конструкцію і зменшити масу транспортера. Фіг. 1 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2 41164 3
