Машина для внесення меліорантів та захисту рослин

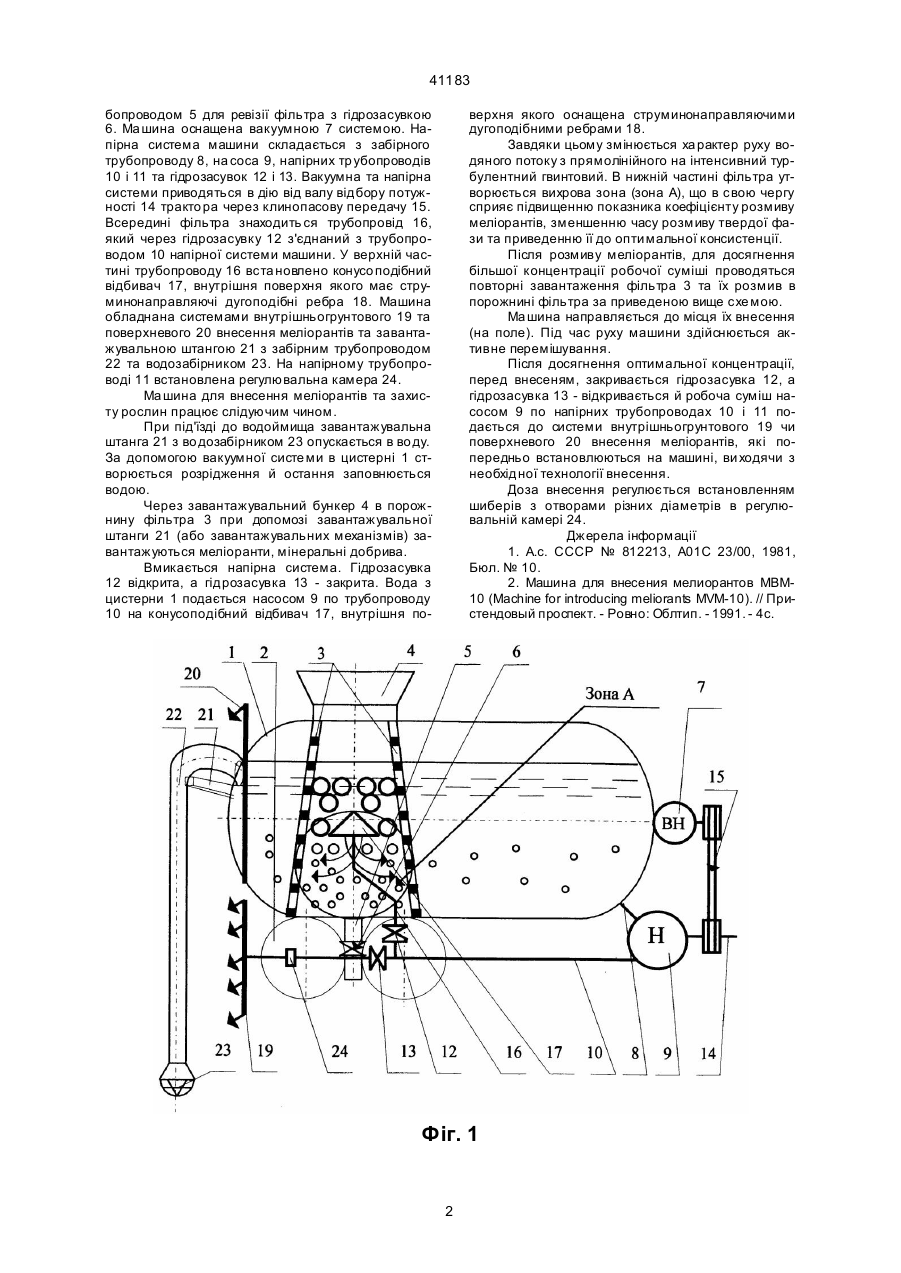

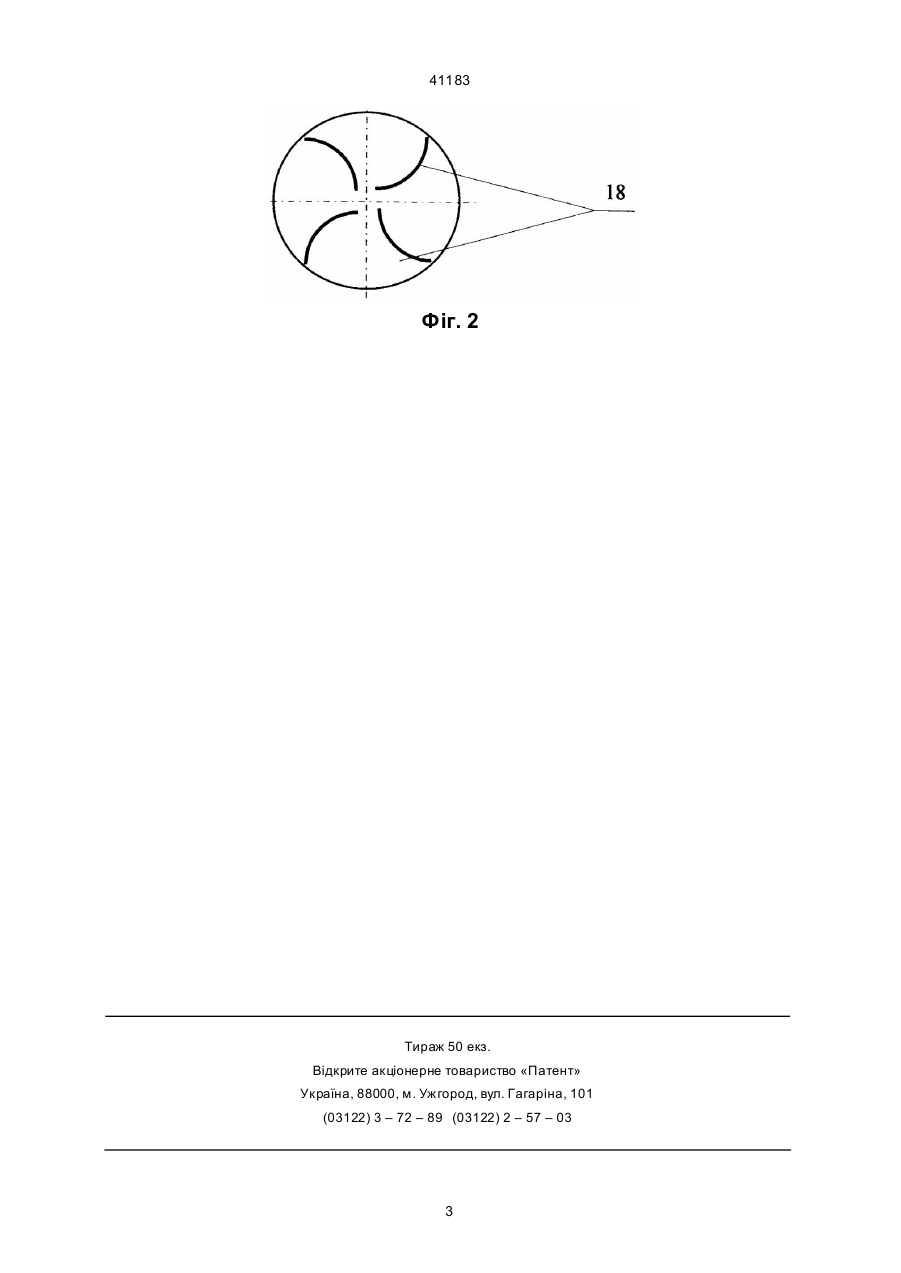

Ма шина для внесення меліоранті в та за хисту рослин, яка складається з цистерни, що вста новлена на ходовій ча стині , фі льтра, вак уумної та напірної систем, за вантаж ува льної штан ги, бун кера завантаження, систем вн утрі шньогр ун тово го та повер хне во го внесення, яка від різняє ться тим, що фільтр виконаний у формі зрізаного конуса , всередині якого знаходиться тр убопровід, що з'єднаний з напірною систе мою машини, а тр убопро від обладнаний конусоподібним відби вачем, вн утрі шня повер хня якого має стр уминнонаправляючі дугоподібні ребра. В.Ш. (13) 41183 (11) UA що вста новлена на ходовій частині, вакуумної та напірної систем, завантажувальної штанги, бункера завантаження, систем внутрішньогрунто вого та поверхневого внесення, вста новлений фільтр, який виконаний у формі зрізаного конуса, всередині якого знаходиться трубопровід, що з'єднаний з напірною системою машини, трубопровід оснащений конусоподібним відбивачем, внутрішня поверхня якого має струминонаправляючі дугоподібні ребра. Виконання фільтра у фор мі зрізаного конуса дасть змогу меліорантам під дією власної ваги без перешкод з боку сті нок останнього поступово просідати, попадаючи тим самим в зону дії ін тенсивного тур булентного розмивного потоку гвинтового ха рактеру (зо на А на фіг. 1). З'єднання трубопроводу з напірною системою машини та оснащення його конусоподібним відбивачем, внутрішня поверхня якого має струминонаправляючі дугоподібні ребра дасть змогу створити інтенсивний турбулентний розмивний потік гвинтового ха рактеру, що в свою чергу буде сприяти підвищен ню показника коефіцієнту розмиву меліорантів, мінеральних добрив та зменшенню часу розмиву твердої фа зи і приведенню її до оптимальної консистенції. На фіг.1 представлена схема загального вигляду машини внесення меліорантів та захисту рослин; на фіг. 2 - переріз А-А на фіг. 1. Ма шина для внесення меліорантів та захисту рослин складається з цистерни 1, що встановлена на ходовій частині 2. В цистерні встановлено фільтр 3 з завантажувальним бункером 4 та тру (19) Винахід відноситься до сільськогосподарського машинобудування, зокрема до пристроїв для приготування та внесення рідких меліорантів, мінеральних добрив та інших розчинів різної консистенції. Відомий розкидач рідких добрив, який складається з рами на колесах, на якій змонтована цистерна з розкидувальним робочим органом, вакуум ного пристрою з підвідною системою та забірного шлан га [1]. Недоліком такого розкидача є те, що система має пасивну систему перемішування та приготування меліорантів, мінеральних добрив та інших розчинів різної консистенції. Найбільш близькою за технічною сутністю є машина для внесення меліорантів МВМ-10, яка складається з цистерни, що встановлена на ходовій частині, вакуумної та напірної системи, завантажувальної штан ги, фільтра, бункера завантаження, систем внутрішньогрунто вого та поверхневого внесення [2]. Недоліком даної машини є те, що в неї низький показник коефіцієнту розмиву меліорантів, внаслідок того, що подача розмивної рідини здійснюється поза межами області фільтра та носить хаотичний характер. Запропонований винахід направлений на вирішення слідуючих задач: підвищення показника коефіцієнту розмиву меліорантів, мінеральних добрив та зменшення часу розмиву їх твер дої фази і приведення її до опти мальної консистенції. Для цього в машині для внесення меліорантів та захисту рослин, яка складається з цистерни, А ____________________ 41183 бопроводом 5 для ревізії фільтра з гідрозасувкою 6. Ма шина оснащена вакуумною 7 системою. Напірна система машини складається з забірного трубопроводу 8, на соса 9, напірних тр убопроводів 10 і 11 та гідрозасувок 12 і 13. Вакуумна та напірна системи приводяться в дію від валу відбору потужності 14 тракто ра через клинопасову передачу 15. Всередині фільтра знаходить ся трубопровід 16, який через гідрозасувку 12 з'єднаний з трубопроводом 10 напірної системи машини. У верхній частині трубопроводу 16 вста новлено конусо подібний відбивач 17, внутрішня поверхня якого має струминонаправляючі дугоподібні ребра 18. Машина обладнана системами внутрішньогрунтового 19 та поверхневого 20 внесення меліорантів та завантажувальною штангою 21 з забірним трубопроводом 22 та водозабірником 23. На напірному трубопроводі 11 встановлена регулювальна камера 24. Ма шина для внесення меліорантів та захисту рослин працює слідуючим чином. При під'їзді до водоймища завантажувальна штанга 21 з во дозабірником 23 опускається в во ду. За допомогою вакуумної систе ми в цистерні 1 створюється розрідження й остання заповнюється водою. Через завантажувальний бункер 4 в порожнину фільтра 3 при допомозі завантажувальної штанги 21 (або завантажувальних механізмів) завантажуються меліоранти, мінеральні добрива. Вмикається напірна система. Гідрозасувка 12 відкрита, а гідрозасувка 13 - закрита. Вода з цистерни 1 подається насосом 9 по трубопроводу 10 на конусоподібний відбивач 17, внутрішня по верхня якого оснащена струминонаправляючими дугоподібними ребрами 18. Завдяки цьому змінюється ха рактер руху водяного потоку з прямолінійного на інтенсивний турбулентний гвинтовий. В нижній частині фільтра утворюється вихрова зона (зона А), що в свою чергу сприяє підвищенню показника коефіцієнту розмиву меліорантів, зменшенню часу розмиву твердої фази та приведенню її до оптимальної консистенції. Після розмиву меліорантів, для досягнення більшої концентрації робочої суміші проводяться повторні завантаження фільтра 3 та їх розмив в порожнині фільтра за приведеною вище схе мою. Ма шина направляється до місця їх внесення (на поле). Під час руху машини здійснюється активне перемішування. Після досягнення оптимальної концентрації, перед внесеням, закривається гідрозасувка 12, а гідрозасувка 13 - відкривається й робоча суміш насосом 9 по напірних трубопроводах 10 і 11 подається до системи внутрішньогрунтового 19 чи поверхневого 20 внесення меліорантів, які попередньо встановлюються на машині, ви ходячи з необхідної технології внесення. Доза внесення регулюється встановленням шиберів з отворами різних діаметрів в регулювальній камері 24. Джерела інформації 1. А.с. СССР № 812213, А01С 23/00, 1981, Бюл. № 10. 2. Машина для внесения мелиорантов МВМ10 (Machine for introducing meliorants MVM-10). // Пристендовый проспект. - Ровно: Облтип. - 1991. - 4с. Фіг. 1 2 41183 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
