Монтажно-випробувальний корпус ракети

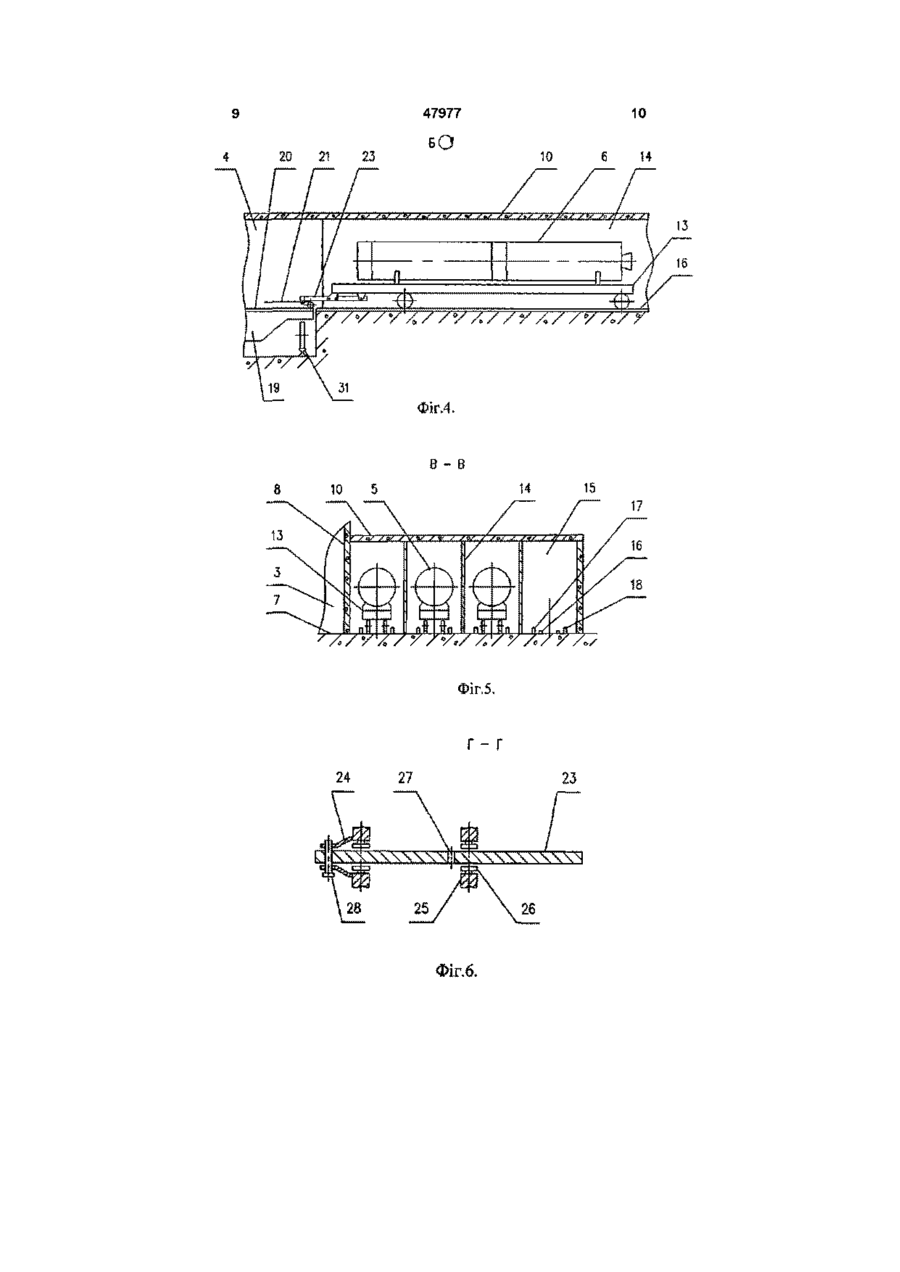

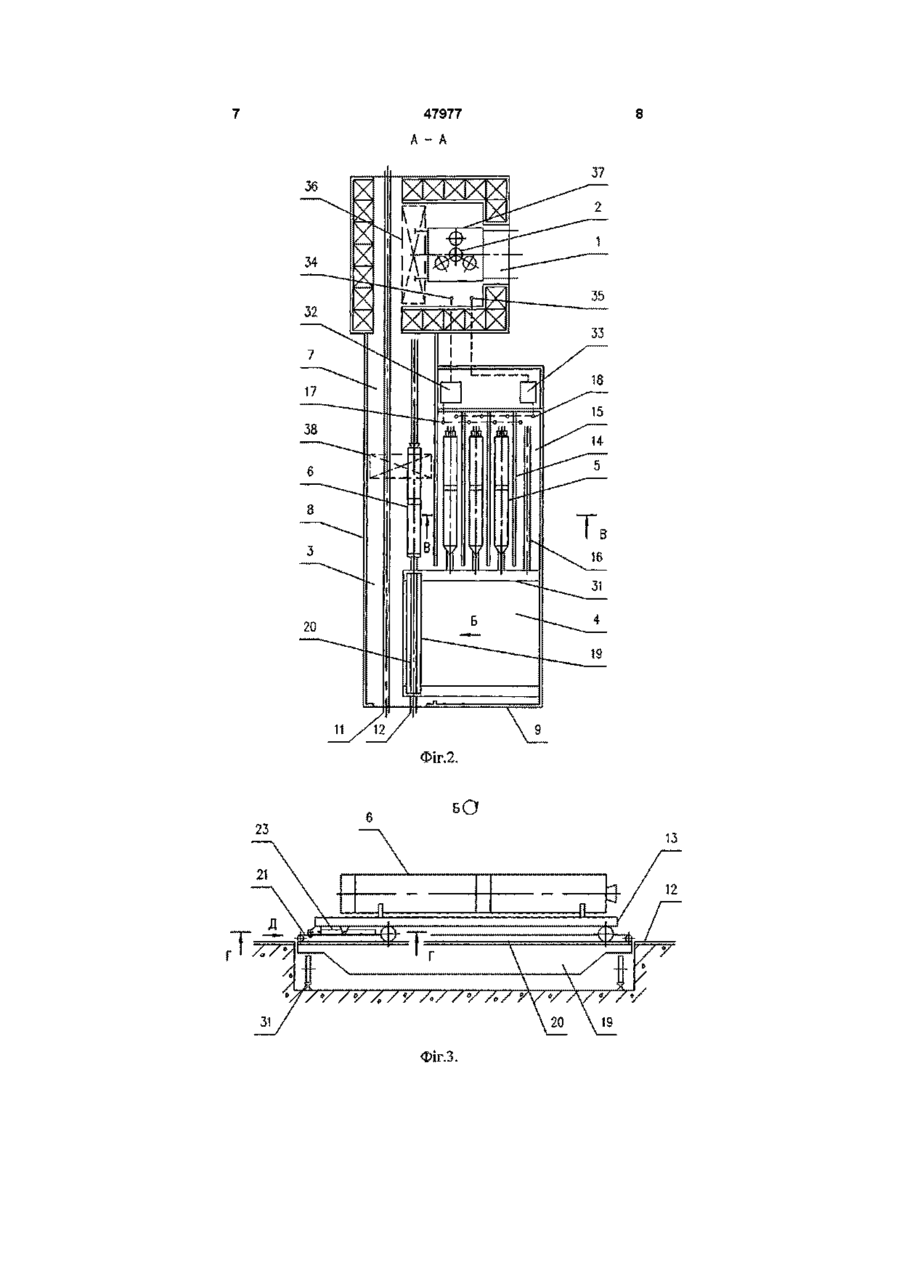

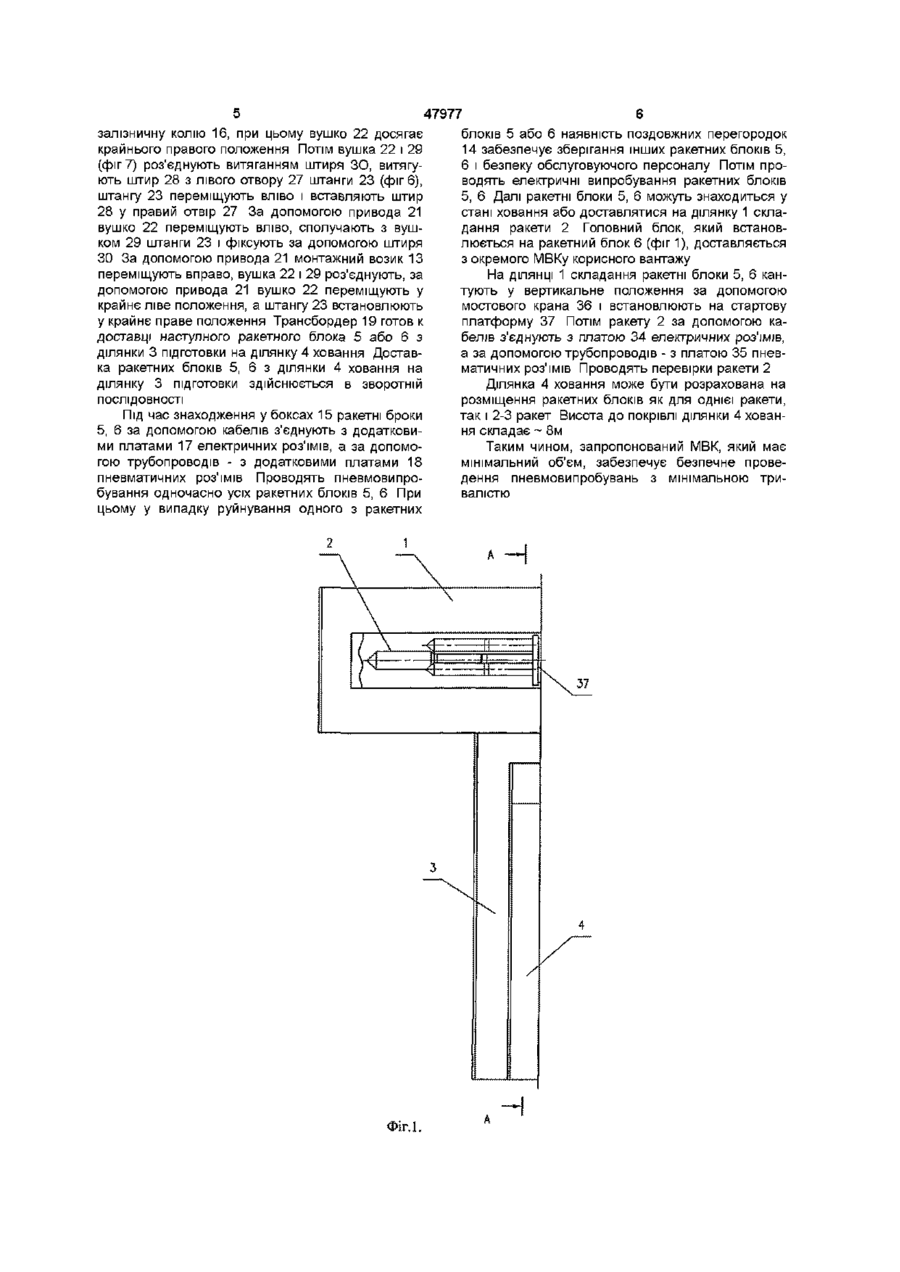

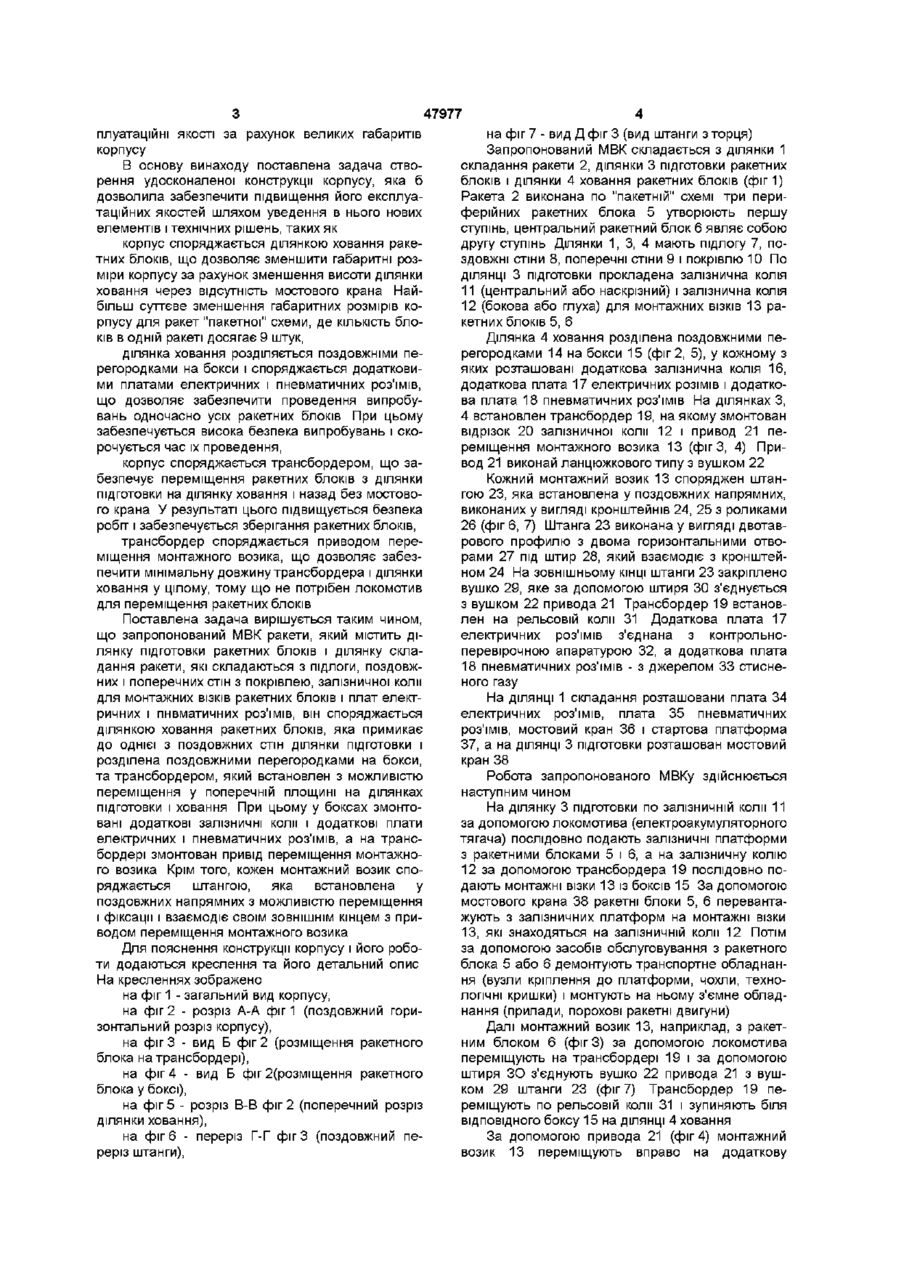

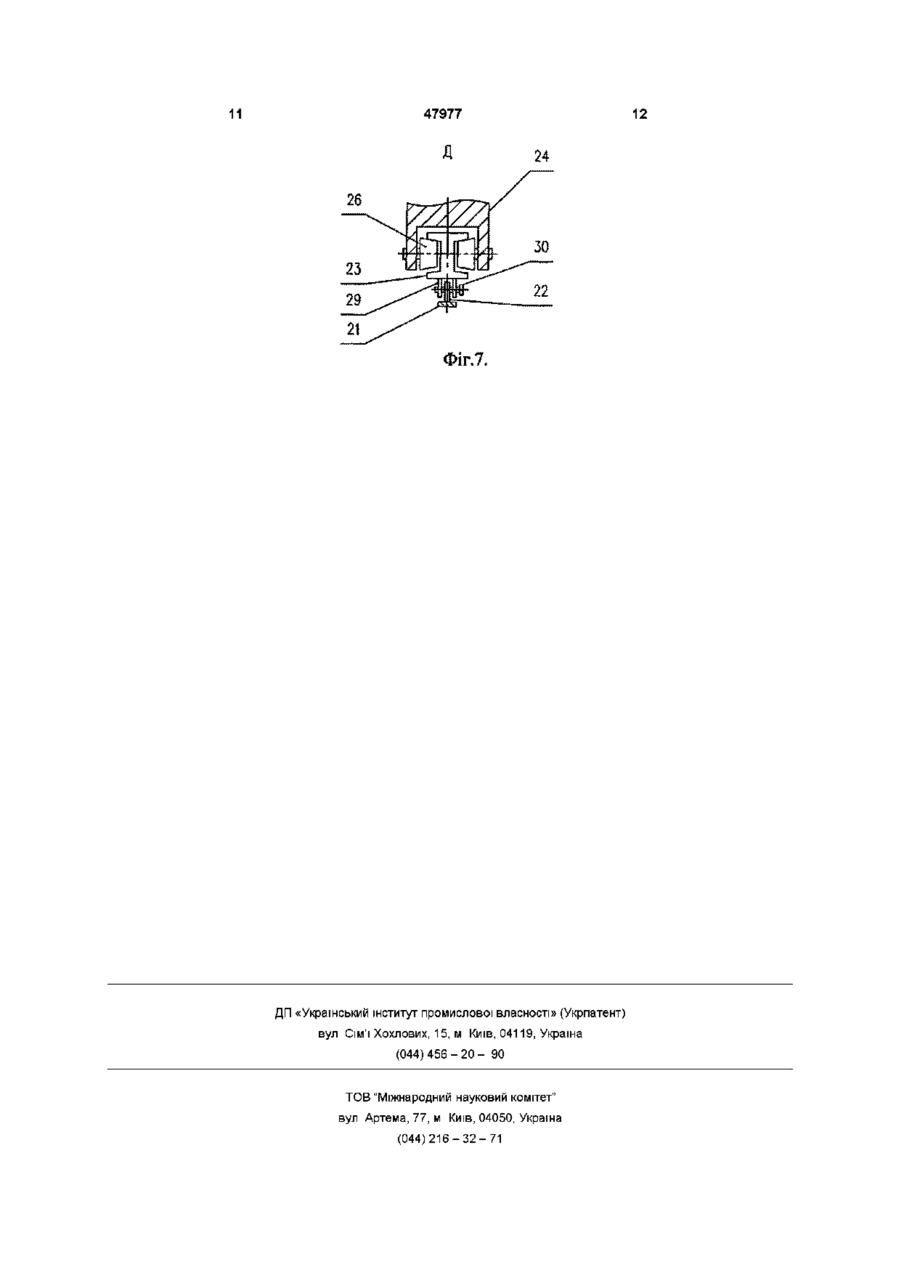

1 Монтажно-випробувальний корпус ракети, що містить ділянку підготовки ракетних блоків і ділянку складання ракети, що складаються з підлоги, поздовжніх і поперечних стін із покрівлею, залізничної коли для монтажних ВІЗКІВ ракетних блоків та плат електричних і пневматичних Винахід відноситься до ракетно-космічної галузі, а більш конкретно - до наземного будівництва і може бути використован для забезпечення підготовки і вертикального складання ракет важкого класу Відомим Є монтажно-випробувальний корпус ракети, який містить підлогу, поздовжні і поперечні стіни з покрівлею, залізничну колію для монтажних ВІЗКІВ ракетних блоків і плати електричних і пневматичних роз'їмів (електричні і пневматичні колонки) (див книгу В И Феодосьев "Основы техники ракетного полета", М , "Наука", 1979, с 456-457) У відомому монтажно-випробувальному корпусі (МВКі) ракети забезпечується складання ракети середнього класу, а також підготовка і ховання ракетних блоків, при цьому висота до підкранової коли складає -15м, а висота до покрівлі -18м Представником відомих МВКів є МВК для ракетиносія "Восток", який виконай у вигляді єдиного прогону Вказаний МВК має великі габаритні розміри і об'єм Великий об'єм передбачає наявність потужних технічних систем (освітлення, опалення, вентиляції, пожежегасіння та ІНШІ) Недоліком вказаного МВКу є низькі експлуата роз'ємів, який відрізняється тим, що він оснащений ділянкою ховання ракетних блоків, яка примикає ДО ОДНІЄЇ З ПОЗДОВЖНІХ СТІН ДІЛЯНКИ ПІДГОТОВКИ І розділена поздовжніми перегородками на бокси, та трансбордером, який установлений із можливістю переміщення у поперечній площині на ділянках підготовки й ховання, при цьому у боксах змонтовані додаткові залізничні коли і додаткові плати електричних і пневматичних роз'ємів, а на трансбордері змонтований привід переміщення монтажних ВІЗКІВ 2 Монтажно-випробувальний корпус ракети по п 1, який відрізняється тим, що кожен монтажний візок оснащений штангою, яка встановлена у поздовжніх напрямних із можливістю переміщення та фіксації і взаємодіє своїм ЗОВНІШНІМ кінцем із приводом переміщення монтажного візка ційні якості, такі як великі витрати на утримання технічних систем, висока вартість і тривалі строки будівництва корпусу Найближчим до запропонованого по технічному рішенню є вибраний як прототип монтажно-випробувальний корпус ракети, описаний у книзі (Л Н Пронин "Ракеты для космических исследований", М , "Воениздат", 1973, с Л 07, 175) Цей МВК містить ділянку підготовки ракетних блоків і ділянку складання ракети, які складаються з підлоги, поздовжних і поперечних стін з покрівлею, залізничної коли для монтажних ВІЗКІВ ракетних блоків і плат електричних і пневматичних роз'їмів На ДІЛЯНЦІ складання (висотна частина МВКу) здійснюється складання ракети важкого класу у вертикальному положенні, а на ДІЛЯНЦІ ПІДГОТОВКИ (низька частина МВКу) здійснюється як підготовка ракетних блоків, так і їх ховання При цьому ділянка підготовки виконана у вигляді єдиного прогону з висотою до підкранової коли не менше 15м Представником таких МВКів є МВК для ракетиносія "Сатурн-5" Недоліком відомого МВКу є його низькі екс о> 47977 плуатаційні якості за рахунок великих габаритів корпусу В основу винаходу поставлена задача створення удосконаленої конструкції корпусу, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в нього нових елементів і технічних рішень, таких як корпус споряджається ділянкою ховання ракетних блоків, що дозволяє зменшити габаритні розміри корпусу за рахунок зменшення висоти ділянки ховання через відсутність мостового крана Найбільш суттєве зменшення габаритних розмірів корпусу для ракет "пакетної" схеми, де КІЛЬКІСТЬ блоків в одній ракеті досягає 9 штук, ділянка ховання розділяється поздовжніми перегородками на бокси і споряджається додатковими платами електричних і пневматичних роз'їмів, що дозволяє забезпечити проведення випробувань одночасно усіх ракетних блоків При цьому забезпечується висока безпека випробувань і скорочується час їх проведення, корпус споряджається трансбордером, що забезпечує переміщення ракетних блоків з ділянки підготовки на ділянку ховання і назад без мостового крана У результаті цього підвищується безпека робіт і забезпечується зберігання ракетних блоків, трансбордер споряджається приводом переміщення монтажного возика, що дозволяє забезпечити мінімальну довжину трансбордера і ділянки ховання у цілому, тому що не потрібен локомотив для переміщення ракетних блоків Поставлена задача вирішується таким чином, що запропонований МВК ракети, який містить ділянку підготовки ракетних блоків і ділянку складання ракети, які складаються з підлоги, поздовжних і поперечних стін з покрівлею, залізничної коли для монтажних ВІЗКІВ ракетних блоків і плат електричних і пнвматичних роз'їмів, він споряджається ділянкою ховання ракетних блоків, яка примикає ДО ОДНІЄЇ З ПОЗДОВЖНИХ СТІН ДІЛЯНКИ ПІДГОТОВКИ І розділена поздовжними перегородками на бокси, та трансбордером, який встановлен з можливістю переміщення у поперечній площині на ділянках підготовки і ховання При цьому у боксах змонтовані додаткові залізничні коли і додаткові плати електричних і пневматичних роз'їмів, а на трансбордері змонтован привід переміщення монтажного возика Крім того, кожен монтажний возик споряджається штангою, яка встановлена у поздовжних напрямних з можливістю переміщення і фіксації і взаємодіє своїм ЗОВНІШНІМ кінцем з приводом переміщення монтажного возика Для пояснення конструкції корпусу і його роботи додаються креслення та його детальний опис На кресленнях зображено на фіг 1 - загальний вид корпусу, на фіг 2 - розріз А-А фіг 1 (поздовжний горизонтальний розріз корпусу), на фіг 3 - вид Б фіг 2 (розміщення ракетного блока на трансбордері), на фіг 4 - вид Б фіг 2(розміщення ракетного блока у боксі), на фіг 5 - розріз В-В фіг 2 (поперечний розріз ділянки ховання), на фіг 6 - переріз Г-Г фіг 3 (поздовжний переріз штанги), на фіг 7 - вид Д фіг 3 (вид штанги з торця) Запропонований МВК складається з ділянки 1 складання ракети 2, ділянки 3 підготовки ракетних блоків і ділянки 4 ховання ракетних блоків (фиг 1) Ракета 2 виконана по "пакетній" схемі три периферійних ракетних блока 5 утворюють першу ступінь, центральний ракетний блок 6 являє собою другу ступінь Ділянки 1, 3, 4 мають підлогу 7, поздовжні стіни 8, поперечні стіни 9 і покрівлю 10 По ДІЛЯНЦІ 3 підготовки прокладена залізнична колія 11 (центральний або наскрізний) і залізнична колія 12 (бокова або глуха) для монтажних ВІЗКІВ 13 ракетних блоків 5, 6 Ділянка 4 ховання розділена поздовжними перегородками 14 на бокси 15 (фіг 2, 5), у кожному з яких розташовані додаткова залізнична колія 16, додаткова плата 17 електричних розімів і додаткова плата 18 пневматичних роз'їмів На ділянках З, 4 встановлен трансбордер 19, на якому змонтован відрізок 20 залізничної коли 12 і привод 21 переміщення монтажного возика 13 (фіг 3, 4) Привод 21 виконай ланцюжкового типу з вушком 22 Кожний монтажний возик 13 споряджен штангою 23, яка встановлена у поздовжних напрямних, виконаних у вигляді кронштейнів 24, 25 з роликами 26 (фіг 6, 7) Штанга 23 виконана у вигляді двотаврового профилю з двома горизонтальними отворами 27 під штир 28, який взаємодіє з кронштейном 24 На зовнішньому КІНЦІ штанги 23 закріплено вушко 29, яке за допомогою штиря ЗО з'єднується з вушком 22 привода 21 Трансбордер 19 встановлен на рельсовій коли 31 Додаткова плата 17 електричних роз'їмів з'єднана з контрольноперевірочною апаратурою 32, а додаткова плата 18 пневматичних роз'їмів - з джерелом 33 стисненого газу На ДІЛЯНЦІ 1 складання розташовани плата 34 електричних роз'їмів, плата 35 пневматичних роз'їмів, мостовий кран 36 і стартова платформа 37, а на ДІЛЯНЦІ 3 підготовки розташован мостовий кран 38 Робота запропонованого МВКу здійснюється наступним чином На ділянку 3 підготовки по залізничній коли 11 за допомогою локомотива (електроакумуляторного тягача) послідовно подають залізничні платформи з ракетними блоками 5 і 6, а на залізничну колію 12 за допомогою трансбордера 19 послідовно подають монтажні візки 13 із боксів 15 За допомогою мостового крана 38 ракетні блоки 5, 6 перевантажують з залізничних платформ на монтажні візки 13, які знаходяться на залізничній коли 12 Потім за допомогою засобів обслуговування з ракетного блока 5 або 6 демонтують транспортне обладнання (вузли кріплення до платформи, чохли, технологічні кришки) і монтують на ньому з'ємне обладнання (прилади, порохові ракетні двигуни) Далі монтажний возик 13, наприклад, з ракетним блоком 6 (фігЗ) за допомогою локомотива переміщують на трансбордері 19 і за допомогою штиря ЗО з'єднують вушко 22 привода 21 з вушком 29 штанги 23 (фіг 7) Трансбордер 19 переміщують по рельсовій коли 31 і зупиняють біля ВІДПОВІДНОГО боксу 15 на ДІЛЯНЦІ 4 ховання За допомогою привода 21 (фіг 4) монтажний возик 13 переміщують вправо на додаткову 47977 залізничну колію 16, при цьому вушко 22 досягає крайнього правого положення Потім вушка 22 і 29 (фіг 7) роз'єднують витяганням штиря ЗО, витягують штир 28 з лівого отвору 27 штанги 23 (фіг 6), штангу 23 переміщують вліво і вставляють штир 28 у правий отвір 27 За допомогою привода 21 вушко 22 переміщують вліво, сполучають з вушком 29 штанги 23 і фіксують за допомогою штиря ЗО За допомогою привода 21 монтажний возик 13 переміщують вправо, вушка 22 і 29 роз'єднують, за допомогою привода 21 вушко 22 переміщують у крайнє ліве положення, а штангу 23 встановлюють у крайнє праве положення Трансбордер 19 готов к доставці наступного ракетного блока 5 або 6 з ділянки 3 підготовки на ділянку 4 ховання Доставка ракетних блоків 5, 6 з ділянки 4 ховання на ділянку 3 підготовки здійснюється в зворотній ПОСЛІДОВНОСТІ Під час знаходження у боксах 15 ракетні броки 5, 6 за допомогою кабелів з'єднують з додатковими платами 17 електричних роз'їмів, а за допомогою трубопроводів - з додатковими платами 18 пневматичних роз'їмів Проводять пневмовипробування одночасно усіх ракетних блоків 5, 6 При цьому у випадку руйнування одного з ракетних ФігЛ. блоків 5 або 6 наявність поздовжних перегородок 14 забезпечує зберігання інших ракетних блоків 5, 6 і безпеку обслуговуючого персоналу Потім проводять електричні випробування ракетних блоків 5, 6 Далі ракетні блоки 5, 6 можуть знаходиться у стані ховання або доставлятися на ділянку 1 складання ракети 2 Головний блок, який встановлюється на ракетний блок 6 (фіг 1), доставляється з окремого МВКу корисного вантажу На ДІЛЯНЦІ 1 складання ракетні блоки 5, 6 кантують у вертикальне положення за допомогою мостового крана 36 і встановлюють на стартову платформу 37 Потім ракету 2 за допомогою кабелів з'єднують з платою 34 електричних роз'їмів, а за допомогою трубопроводів - з платою 35 пневматичних роз'їмів Проводять перевірки ракети 2 Ділянка 4 ховання може бути розрахована на розміщення ракетних блоків як для однієї ракети, так і 2-3 ракет Висота до покрівлі ділянки 4 ховання складає ~ 8м Таким чином, запропонований МВК, який має мінімальний об'єм, забезпечує безпечне проведення пневмовипробувань з мінімальною тривалістю ~І 47977 A - A 36 Фіг,2. Фіг.З. 10 6 /V /V'/a / AY A / / У A / /V 14 A/ Фіг.4. 17 Фіг,5. Г- Г 24 27 Фіг.6. 11 12 26 Фіг.7. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
