Пристрій для електрознеболювання зубів

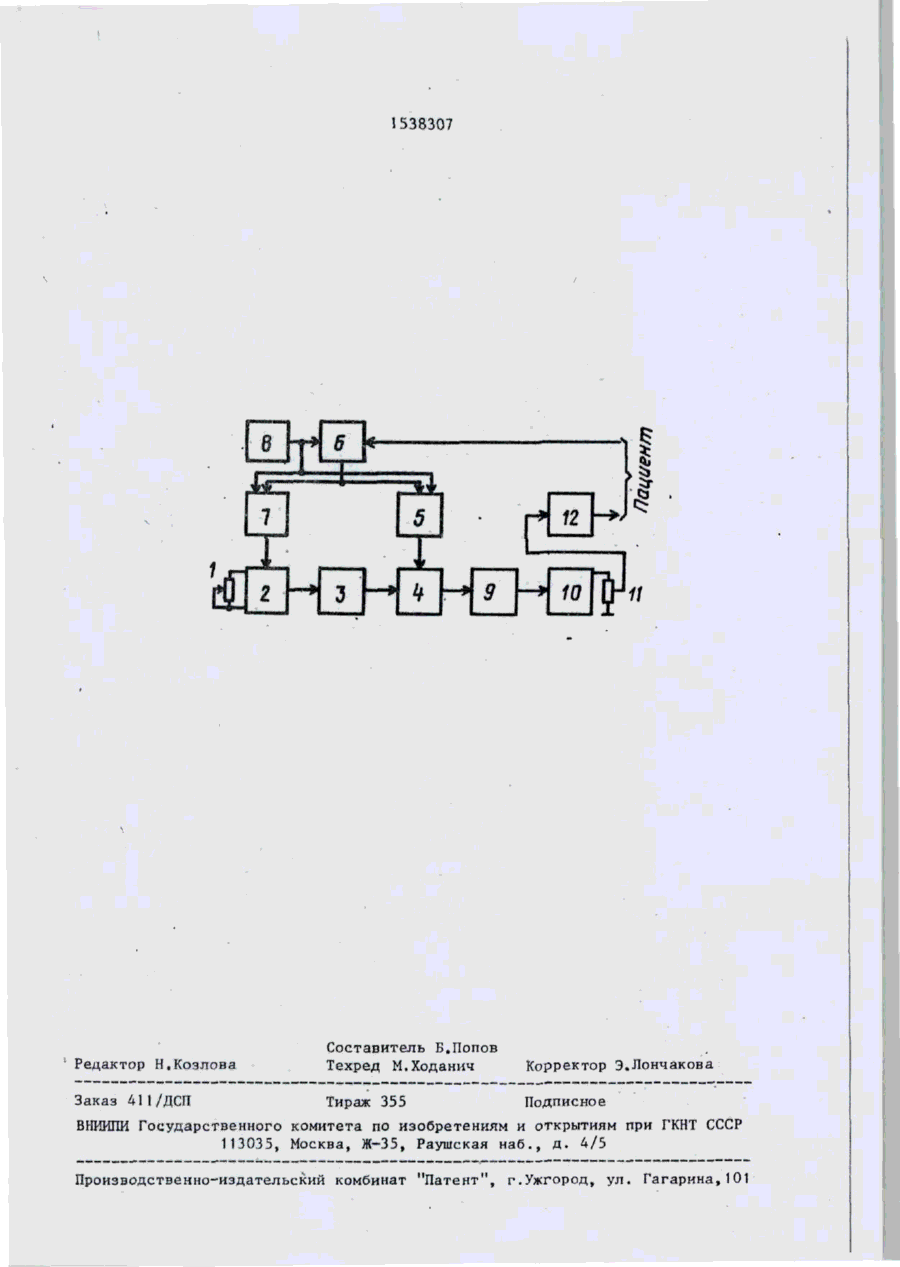

Изобретение относится к медицине, а именно к устройствам для электрообеэболивания з у б о в . Цель изобре Изобретение относится к медицине, а именно к устройствам для электрообезболивания зубов. Цель изобретения - повышение адекватности анестезиолоптческого воздействия путем изменения частоты и "длительности стимулирующих импульсов при изменении температуры ткани, а также упрощение устройства. Работа устройства поясняется чертежом. Устройство содержит задатчик 1 частоты, генератор 2, дифференцирующий элемент 3, одновибратор 4, регулятор 5 длительности, терморезистор 6 , регулятор 7 частоты, стабилиза. тор 8 напряжения, формирователь 9 импульсов, трансформатор І0, задагчик 1) тока, измеритель 12 тока. , 3-90 тения - повышение адекватности анестезиологического воздействия путем изменения частоты и длительности стимулирующих импульсов при изменении температуры ткани, а также упрощение устройства. Устройство содержит задатчик 1 частоты, генератор 2, дифференцирующий элемент 3, одновибратор 4, регулятор 5 длительности, терморезистор 6, регулятор 7 частоты, стабилизатор 8 напряжения, формирователь 9 импульсов, трансформатор 10, задатчик 11 тока и измеритель 12 тока. При изменении температуры ткани изменяется сопротивление терморезистора 6, величина которого определя- ' ет частоту и длительность электростимулоз. Устройство работает следующим образом. Активные электроды с выхода измерителя 12 тока накладывают на аурикулярные рефлексогенные зоны, а пассивный электрод устанавливают на кожу боковой поверхности шеи пациента. Терморезистор 6 помещают на кожу лица в место проекции инфраорбитального или ментального отверстия,Задатчиком 1 частоты устанавливают частоту следования импульсов регулируемого низкочастотного генератора 2 в пределах 2-15 Гц, а задатчиком 11 тока устанавливают амплитуду импульсов по субъективному ощущению пациентом интенсивной вибрации под активными электродами. -.с-' 1538307 По переднему фронту выходного импульса регулируемого низкочастотного генератора 2 через дифференцирующий элемент 3 запускается одновибратор 4, длительность выходного импульса которого зависит от величины сопротивления регулятора 5 длительности, значение которого определяет температура кожного покрова лица, регулируемая терморез-истором 6, Можно считать, что величина сопротивления терморезистора 6 зависит от температуры кожного покрова лица линейно. Аналогично, ток нагрузки и длительность импульсов также линейно з а в и сят от температуры. Автоматическое увеличение тока нагрузки в ходе обезболивания п о з воляет поддерживать эффективную электростимуляцию аурикулярных рефлексогенных зон при повышении пороговых величин болевой чувствительности. Однако, увеличение среднего тока стимуляции может вызывать болевые ощущения, "пробой" рефлексогенных з о н , не в полной ме,ре активизирует эндорфиноопосредуемуго аналгетическую систему организма пациента. Поэтому для автоматической регулировки средг ней силы тока воздействия в ходе рефлекторного обезболивания, по сравнению с прототипом, в предлагаемое устройство введен регулятор 7 ч а с т о ты низкочастотного генератора 2. Р е гулятор 7 частоты управляется т е р морезнстором б и в зависимости от температуры кожного покрова лица в месте расположения терморезистора 6 снижается частота колебаний низкочастотного генератора 2, Зависимость значения частоты колебаний от температуры кожного покрова лица также близка к линейной. Таким образом.одновременное увеличение длительности импульсов и уменьшение частоты п о з воляет поддерживать постоянным средн е ток нагрузки, уменьшая частоту импульсов, максимально активизируя эндорфиноопосредуемую аналгетическую систему организма пациента. Стабилизатор 8 напряжения обеспечивает стабильность регулировки частоты и длительности импульсов при изменении напряжения источника питания, Импульсы с выхода одновибратора 4 через формирователь 9 импульсов и повышающий трансформатор 10 поступают на задатчик 1I тока, с помощью которого можно регулировать амплитуду импульсов на выходе устройства. Величину тока, проходящего через аурикулярные рефлексогенные зоны, измеряют измерителем 12 тока» 15 Изменение частоты и длительности стимулирующих импульсов при изменении температуры ткани повышает адекватность анестезиологического воздей20 ствия. Ф о р м у л а 25 Зо 35 40 45 50 и з о б р е т е н и я Устройство для электрообезболивания з у б о в , содержащее последовательно соединенные генератор, дифференцирующий элемент, одновибратор и формирователь импульсов» а также и з меритель тока» о т л и ч а ю щ е е с я тем, ч т о , с целью повышения адекватности анестезиологического воздействия путем изменения частоты и длительности стимулирующих импульсов при изменении температуры ткани, а также упрощения устройства, оно содержит терморезистор, регулятор частоты, регулятор длительности,стабилизатор напряжения, задатчик частоты и последовательно соединенные трансформатор и задатчик тока, вывод которого подключен к входу измерителя тока, причем входы регуляторов частоты и длительности подключены к выходам стабилизатора напряжения и терморезистора, а выходы с о о т в е т с т венно к генератору и одновибратору, выводы задатчика частоты соединены с вторыми входами генератора, а выход формирователя импульсов соединен с входом трансформатора. 1538307 I є —^^ 5 7 1 ' 2 3 r> f2 -*> * Редактор Н.Козлова Составитель Б.Попов Техред М.Ходанич Корректор Э.Лончакова Заказ Д П / Д С П Тираж 355 Подписное ВНКИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. А/5 Производственно-'издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
