Пристрій для вимірювання деформації анкерного кріплення

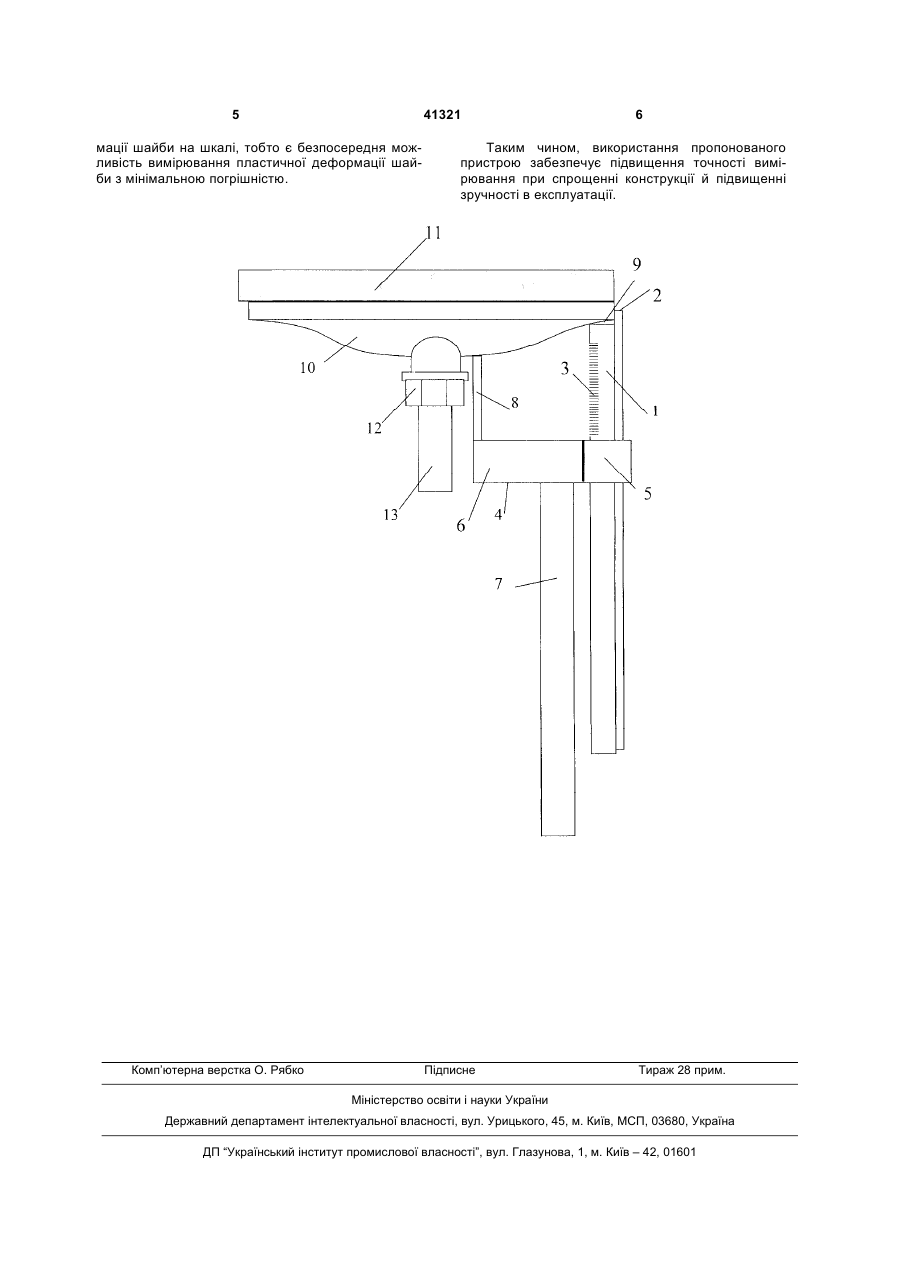

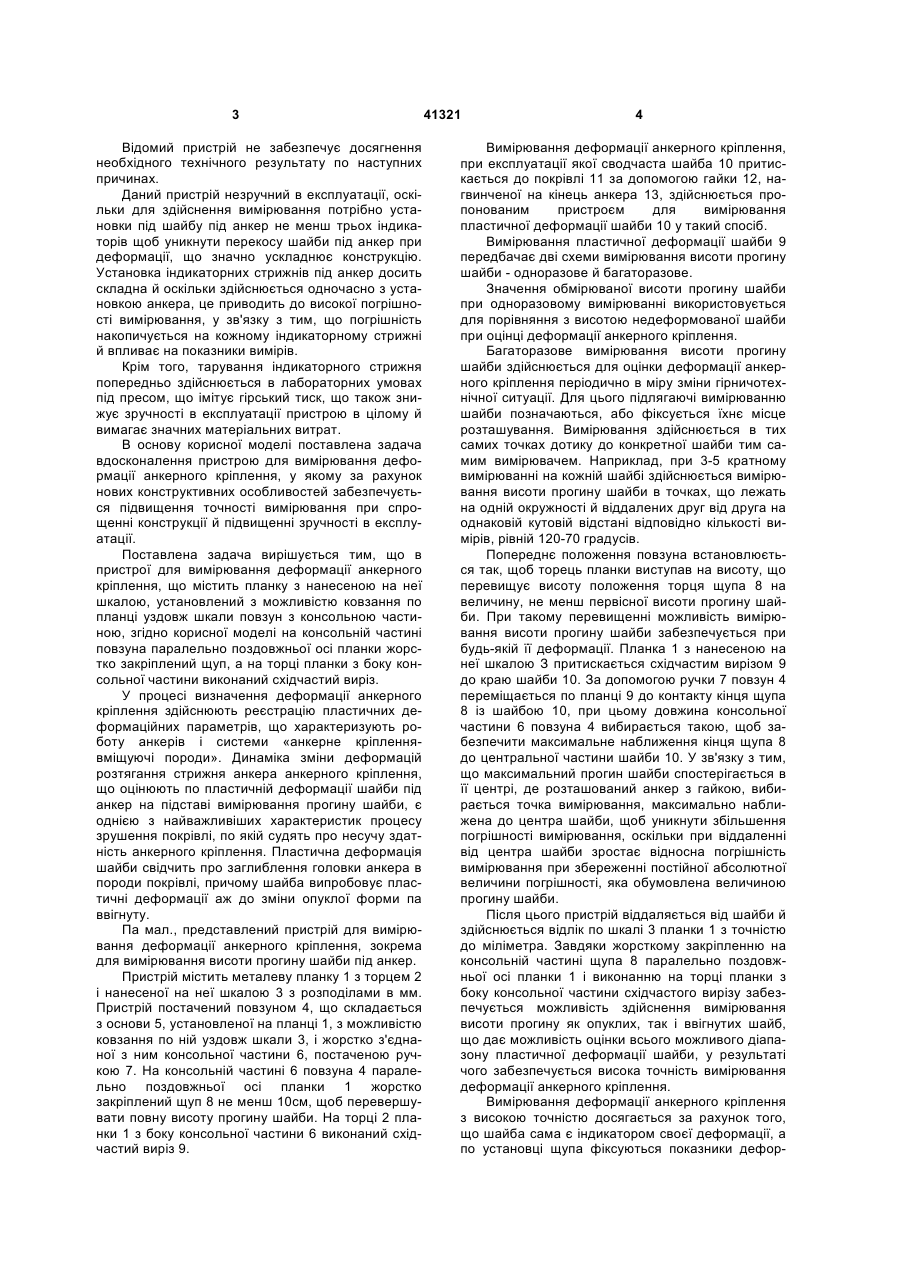

Пристрій для вимірювання деформації анкерного кріплення, що містить планку з нанесеною на ній шкалою, установлений з можливістю ковзання по планці уздовж шкали повзун з консольною частиною, який відрізняється тим, що на консольній частині повзуна паралельно поздовжній осі планки жорстко закріплений щуп, а на торці планки з боку консольної частини виконаний східчастий виріз. (19) (21) u200900561 (22) 26.01.2009 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) КОЖУШОК ОЛЕГ ДЕНИСОВИЧ, UA, ЯЙЦОВ ОЛЕКСАНДР ОЛЕКСІЙОВИЧ, UA, ІЛЬЯШОВ МИХАЙЛО ОЛЕКСАНДРОВИЧ, UA, ШЕВЧУК ЮРІЙ МИКОЛАЙОВИЧ, UA, НАЗИМКО ВІКТОР ВІКТОРОВИЧ, UA 3 Відомий пристрій не забезпечує досягнення необхідного технічного результату по наступних причинах. Даний пристрій незручний в експлуатації, оскільки для здійснення вимірювання потрібно установки під шайбу під анкер не менш трьох індикаторів щоб уникнути перекосу шайби під анкер при деформації, що значно ускладнює конструкцію. Установка індикаторних стрижнів під анкер досить складна й оскільки здійснюється одночасно з установкою анкера, це приводить до високої погрішності вимірювання, у зв'язку з тим, що погрішність накопичується на кожному індикаторному стрижні й впливає на показники вимірів. Крім того, тарування індикаторного стрижня попередньо здійснюється в лабораторних умовах під пресом, що імітує гірський тиск, що також знижує зручності в експлуатації пристрою в цілому й вимагає значних матеріальних витрат. В основу корисної моделі поставлена задача вдосконалення пристрою для вимірювання деформації анкерного кріплення, у якому за рахунок нових конструктивних особливостей забезпечується підвищення точності вимірювання при спрощенні конструкції й підвищенні зручності в експлуатації. Поставлена задача вирішується тим, що в пристрої для вимірювання деформації анкерного кріплення, що містить планку з нанесеною на неї шкалою, установлений з можливістю ковзання по планці уздовж шкали повзун з консольною частиною, згідно корисної моделі на консольній частині повзуна паралельно поздовжньої осі планки жорстко закріплений щуп, а на торці планки з боку консольної частини виконаний східчастий виріз. У процесі визначення деформації анкерного кріплення здійснюють реєстрацію пластичних деформаційних параметрів, що характеризують роботу анкерів і системи «анкерне кріпленнявміщуючі породи». Динаміка зміни деформацій розтягання стрижня анкера анкерного кріплення, що оцінюють по пластичній деформації шайби під анкер на підставі вимірювання прогину шайби, є однією з найважливіших характеристик процесу зрушення покрівлі, по якій судять про несучу здатність анкерного кріплення. Пластична деформація шайби свідчить про заглиблення головки анкера в породи покрівлі, причому шайба випробовує пластичні деформації аж до зміни опуклої форми па ввігнуту. Па мал., представлений пристрій для вимірювання деформації анкерного кріплення, зокрема для вимірювання висоти прогину шайби під анкер. Пристрій містить металеву планку 1 з торцем 2 і нанесеної на неї шкалою 3 з розподілами в мм. Пристрій постачений повзуном 4, що складається з основи 5, установленої на планці 1, з можливістю ковзання по ній уздовж шкали 3, і жорстко з'єднаної з ним консольної частини 6, постаченою ручкою 7. На консольній частині 6 повзуна 4 паралельно поздовжньої осі планки 1 жорстко закріплений щуп 8 не менш 10см, щоб перевершувати повну висоту прогину шайби. На торці 2 планки 1 з боку консольної частини 6 виконаний східчастий виріз 9. 41321 4 Вимірювання деформації анкерного кріплення, при експлуатації якої сводчаста шайба 10 притискається до покрівлі 11 за допомогою гайки 12, нагвинченої на кінець анкера 13, здійснюється пропонованим пристроєм для вимірювання пластичної деформації шайби 10 у такий спосіб. Вимірювання пластичної деформації шайби 9 передбачає дві схеми вимірювання висоти прогину шайби - одноразове й багаторазове. Значення обмірюваної висоти прогину шайби при одноразовому вимірюванні використовується для порівняння з висотою недеформованої шайби при оцінці деформації анкерного кріплення. Багаторазове вимірювання висоти прогину шайби здійснюється для оцінки деформації анкерного кріплення періодично в міру зміни гірничотехнічної ситуації. Для цього підлягаючі вимірюванню шайби позначаються, або фіксується їхнє місце розташування. Вимірювання здійснюється в тих самих точках дотику до конкретної шайби тим самим вимірювачем. Наприклад, при 3-5 кратному вимірюванні на кожній шайбі здійснюється вимірювання висоти прогину шайби в точках, що лежать на одній окружності й віддалених друг від друга на однаковій кутовій відстані відповідно кількості вимірів, рівній 120-70 градусів. Попереднє положення повзуна встановлюється так, щоб торець планки виступав на висоту, що перевищує висоту положення торця щупа 8 на величину, не менш первісної висоти прогину шайби. При такому перевищенні можливість вимірювання висоти прогину шайби забезпечується при будь-якій її деформації. Планка 1 з нанесеною на неї шкалою З притискається східчастим вирізом 9 до краю шайби 10. За допомогою ручки 7 повзун 4 переміщається по планці 9 до контакту кінця щупа 8 із шайбою 10, при цьому довжина консольної частини 6 повзуна 4 вибирається такою, щоб забезпечити максимальне наближення кінця щупа 8 до центральної частини шайби 10. У зв'язку з тим, що максимальний прогин шайби спостерігається в її центрі, де розташований анкер з гайкою, вибирається точка вимірювання, максимально наближена до центра шайби, щоб уникнути збільшення погрішності вимірювання, оскільки при віддаленні від центра шайби зростає відносна погрішність вимірювання при збереженні постійної абсолютної величини погрішності, яка обумовлена величиною прогину шайби. Після цього пристрій віддаляється від шайби й здійснюється відлік по шкалі 3 планки 1 з точністю до міліметра. Завдяки жорсткому закріпленню на консольній частині щупа 8 паралельно поздовжньої осі планки 1 і виконанню на торці планки з боку консольної частини східчастого вирізу забезпечується можливість здійснення вимірювання висоти прогину як опуклих, так і ввігнутих шайб, що дає можливість оцінки всього можливого діапазону пластичної деформації шайби, у результаті чого забезпечується висока точність вимірювання деформації анкерного кріплення. Вимірювання деформації анкерного кріплення з високою точністю досягається за рахунок того, що шайба сама є індикатором своєї деформації, а по установці щупа фіксуються показники дефор 5 41321 мації шайби на шкалі, тобто є безпосередня можливість вимірювання пластичної деформації шайби з мінімальною погрішністю. Комп’ютерна верстка О. Рябко 6 Таким чином, використання пропонованого пристрою забезпечує підвищення точності вимірювання при спрощенні конструкції й підвищенні зручності в експлуатації. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
