Ущільнювач плунжера

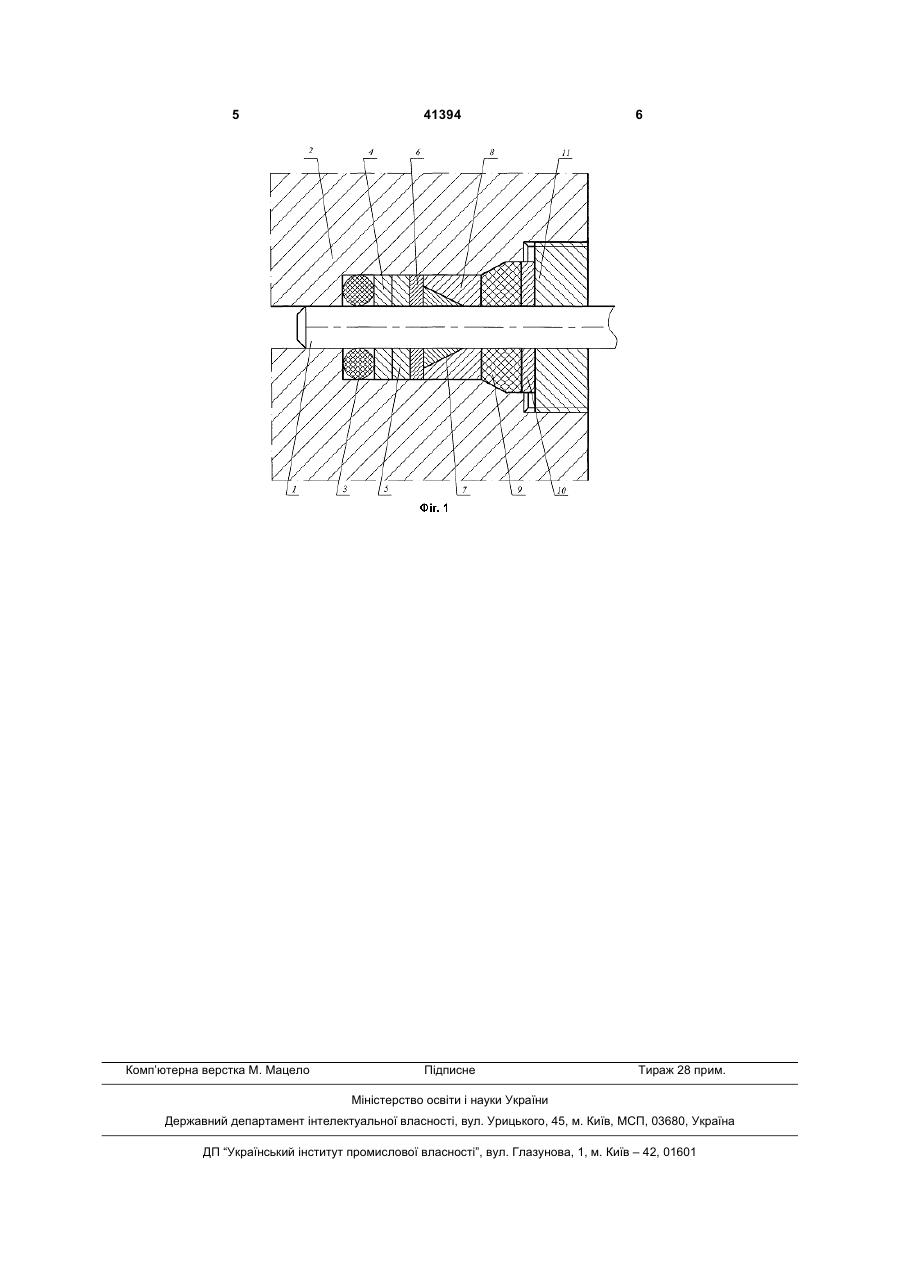

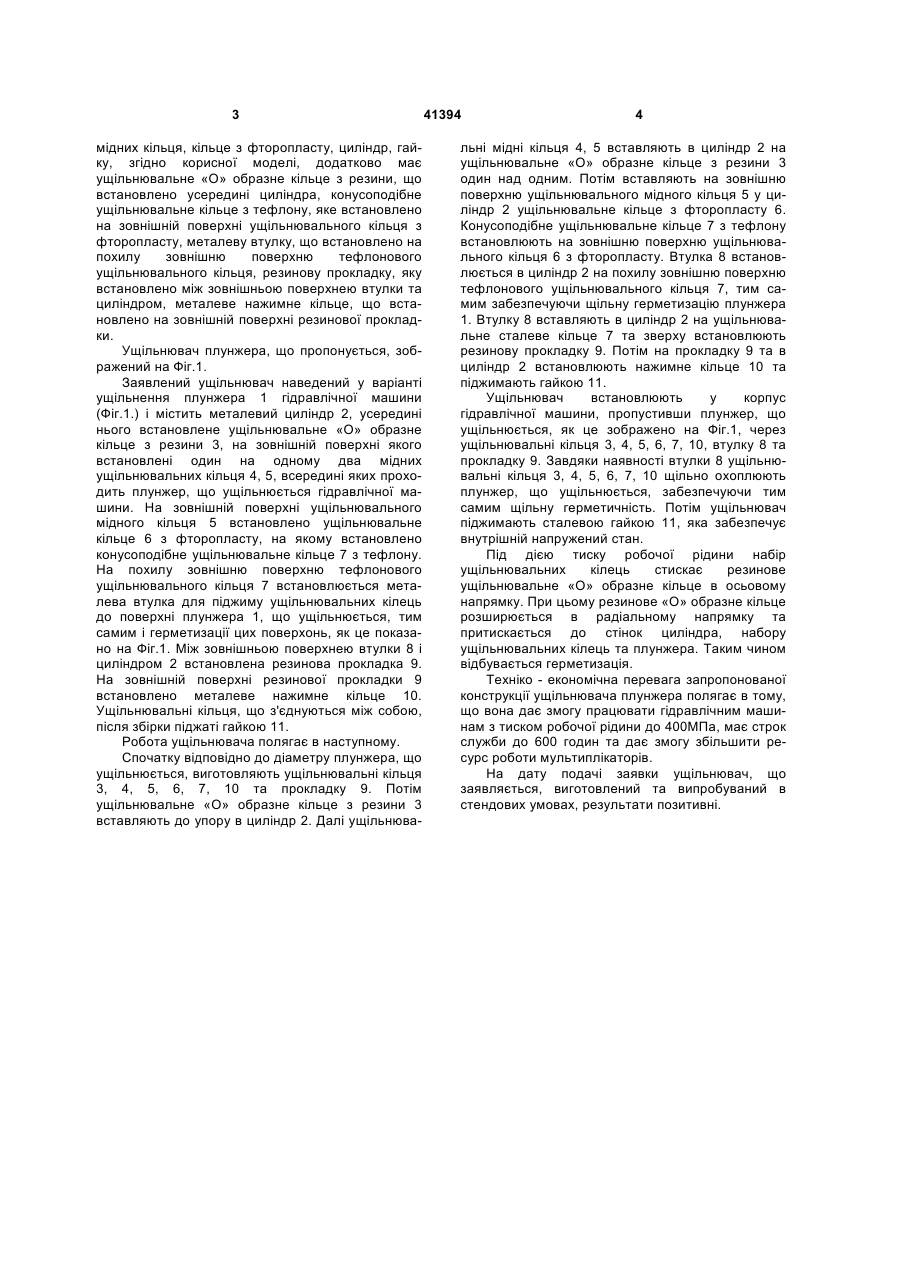

Ущільнювач плунжера, що містить плунжер, гайку, циліндр, ущільнювальне кільце з фторопла 3 мідних кільця, кільце з фторопласту, циліндр, гайку, згідно корисної моделі, додатково має ущільнювальне «О» образне кільце з резини, що встановлено усередині циліндра, конусоподібне ущільнювальне кільце з тефлону, яке встановлено на зовнішній поверхні ущільнювального кільця з фторопласту, металеву втулку, що встановлено на похилу зовнішню поверхню тефлонового ущільнювального кільця, резинову прокладку, яку встановлено між зовнішньою поверхнею втулки та циліндром, металеве нажимне кільце, що встановлено на зовнішній поверхні резинової прокладки. Ущільнювач плунжера, що пропонується, зображений на Фіг.1. Заявлений ущільнювач наведений у варіанті ущільнення плунжера 1 гідравлічної машини (Фіг.1.) і містить металевий циліндр 2, усередині нього встановлене ущільнювальне «О» образне кільце з резини 3, на зовнішній поверхні якого встановлені один на одному два мідних ущільнювальних кільця 4, 5, всередині яких проходить плунжер, що ущільнюється гідравлічної машини. На зовнішній поверхні ущільнювального мідного кільця 5 встановлено ущільнювальне кільце 6 з фторопласту, на якому встановлено конусоподібне ущільнювальне кільце 7 з тефлону. На похилу зовнішню поверхню тефлонового ущільнювального кільця 7 встановлюється металева втулка для піджиму ущільнювальних кілець до поверхні плунжера 1, що ущільнюється, тим самим і герметизації цих поверхонь, як це показано на Фіг.1. Між зовнішньою поверхнею втулки 8 і циліндром 2 встановлена резинова прокладка 9. На зовнішній поверхні резинової прокладки 9 встановлено металеве нажимне кільце 10. Ущільнювальні кільця, що з'єднуються між собою, після збірки піджаті гайкою 11. Робота ущільнювача полягає в наступному. Спочатку відповідно до діаметру плунжера, що ущільнюється, виготовляють ущільнювальні кільця 3, 4, 5, 6, 7, 10 та прокладку 9. Потім ущільнювальне «О» образне кільце з резини 3 вставляють до упору в циліндр 2. Далі ущільнюва 41394 4 льні мідні кільця 4, 5 вставляють в циліндр 2 на ущільнювальне «О» образне кільце з резини 3 один над одним. Потім вставляють на зовнішню поверхню ущільнювального мідного кільця 5 у циліндр 2 ущільнювальне кільце з фторопласту 6. Конусоподібне ущільнювальне кільце 7 з тефлону встановлюють на зовнішню поверхню ущільнювального кільця 6 з фторопласту. Втулка 8 встановлюється в циліндр 2 на похилу зовнішню поверхню тефлонового ущільнювального кільця 7, тим самим забезпечуючи щільну герметизацію плунжера 1. Втулку 8 вставляють в циліндр 2 на ущільнювальне сталеве кільце 7 та зверху встановлюють резинову прокладку 9. Потім на прокладку 9 та в циліндр 2 встановлюють нажимне кільце 10 та піджимають гайкою 11. Ущільнювач встановлюють у корпус гідравлічної машини, пропустивши плунжер, що ущільнюється, як це зображено на Фіг.1, через ущільнювальні кільця 3, 4, 5, 6, 7, 10, втулку 8 та прокладку 9. Завдяки наявності втулки 8 ущільнювальні кільця 3, 4, 5, 6, 7, 10 щільно охоплюють плунжер, що ущільнюється, забезпечуючи тим самим щільну герметичність. Потім ущільнювач піджимають сталевою гайкою 11, яка забезпечує внутрішній напружений стан. Під дією тиску робочої рідини набір ущільнювальних кілець стискає резинове ущільнювальне «О» образне кільце в осьовому напрямку. При цьому резинове «О» образне кільце розширюється в радіальному напрямку та притискається до стінок циліндра, набору ущільнювальних кілець та плунжера. Таким чином відбувається герметизація. Техніко - економічна перевага запропонованої конструкції ущільнювача плунжера полягає в тому, що вона дає змогу працювати гідравлічним машинам з тиском робочої рідини до 400МПа, має строк служби до 600 годин та дає змогу збільшити ресурс роботи мультиплікаторів. На дату подачі заявки ущільнювач, що заявляється, виготовлений та випробуваний в стендових умовах, результати позитивні. 5 Комп’ютерна верстка М. Мацело 41394 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
