Сито грохота

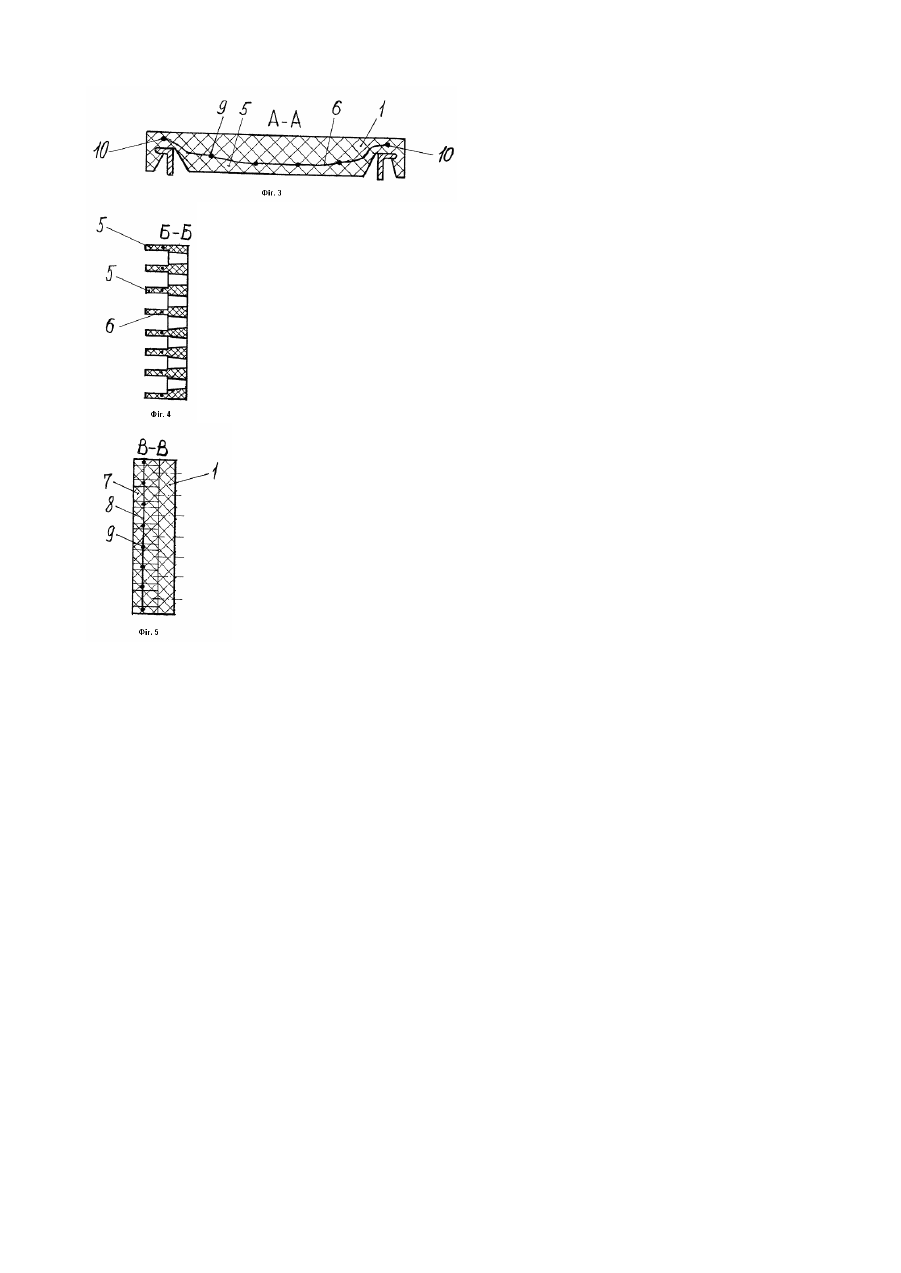

Винахід відноситься до техніки розділення сипких матеріалів і може бути використаний в гірничодобувній, металургійній та інших галузях промисловості. В існуючому в теперішній час рівні техніки є відомим аналог -сито грохота з книги "Надутый В.П., Золотарева В.П. Полимерные просеивающие поверхности виброгрохотов. - М., Недра, 1993", с.119, мал. 11г. Це сито містить еластичну основу з отворами. Ці ознаки аналога збігаються з суттєвими ознаками винаходу. Недоліком цього сита є швидкий знос. Цей недолік менше проявляється в прототипі - ситі грохота за патентом України №37586 В07В1/00; В07В1/08 від 05.01.2000р. Це сито вміщує еластичн у основу з отворами, армуючи нитки. Ці ознаки прототипу збігаються з суттєвими ознаками винаходу. Недоліком прототипу є те, що після перетирання армуючих ниток, які заформовані в еластичній основі, - сито швидко виходить з ладу. В основу винаходу покладено задачу - підвищити надійність роботи сита при використанні винаходу. Поставлена задача вирішується тим, що в ситі гро хота, яке вміщує еластичну основу з отворами, армуючі нитки, у відзнаку від прототипу, знизу гумової основи виконані поперечні ребра, розташовані поміж отворами, а армуючі нитки заформовані в поперечних ребрах. Для підвищення загальної жорсткості сита і ще більшого зниження зносу, - знизу еластичної основи додатково можуть бути виконані повздовжні ребра, розташовані поміж отворами, які пристиковані до поперечних ребер, при цьому в повздовжні ребра заформовані додаткові армуючі нитки, які в місцях пересічення ребер з'єднані з армуючими нитками поперечних ребер. Для зниження імовірності відслоєння армуючих ниток у країв сита - кінці армуючих ниток можуть бути заведені в еластичну основу. Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом, якого можна досягти, полягає у наступному. У відзнаку від прототипу - армуючі нитки, заформовані в ребра, розташовані на більшій відстані від поверхні зносу і сумісно з ребрами підвищують жорсткість сита. Все це підвищує час безвідмовної роботи сита і надійність. Крім того підвищенню надійності сприяє і те, що така конструкція дозволяє при утриманні жорсткості сита вибрати для сита більш м'яку гуму, яка має більшу зносостійкість. На кресленнях, що додаються, зображено варіант сита при використанні всіх п унктів формули винаходу. На фіг.1 зображено вид сита збоку; на фіг.2 - вид зверху; на фіг.3 показано розріз по А-А фіг.2, на фіг.4 зображено переріз по Б-Б фіг.2, а на фі г.5 - переріз по В-В фіг.2. Сито грохота складається з еластичної основи 1 з отворами 2. Еластична основа має опорні виступи 3, якими сито встановлено в повздовжніх опорах 4 грохота. Знизу еластичної основи виконані поперечні ребра 5, які розташовані поміж отворами. В ці ребра заформовані армуючі нитки 6. Додатково знизу еластичної основи поміж отворами виконані повздовжні ребра 7, при цьому в ни х заформовані додаткові армуючі нитки 8, які в місцях пересічення ребер з'єднані з армуючими нитками поперечних ребер. Це з'єднання може бути виконано вузлами 9, обжимними скобами, клеєм, чи іншим шляхом. Кінці 10 армуючих ниток у кінців ребер можуть бути заведені в еластичну основу 1 . В процесі роботи грохота переміщення ситу задаються від повздовжніх опор 4 грохота крізь опорні виступи 3. Грохотимий матеріал попадає на еластичну основу 1, переміщується по ній, і його дрібна фракція просіюється в підрешетний простір крізь отвори 2. При цьому ребра 5 і 7 разом з армуючими нитками 6 і 8 забезпечують жорсткість сита при використанні гуми з низькою та середньою твердістю, що вибрана по умові мінімального зносу. При цьому вузли 9, якими зв'язані армуючі нитки 6 і 8, а також кінці 10 армуючих ниток, заведені в еластичну основу 1, сприяють ще більшому підвищенню жорсткості сита і створюють умови, при яких неможливе відслоєння армуючих ниток. При цьому армуючі нитки розміщені в ребрах - на більшій відстані від поверхні зносу, що забезпечує надійну роботу си та також і при підвищеному зносі еластичної основи.
