Газліфт

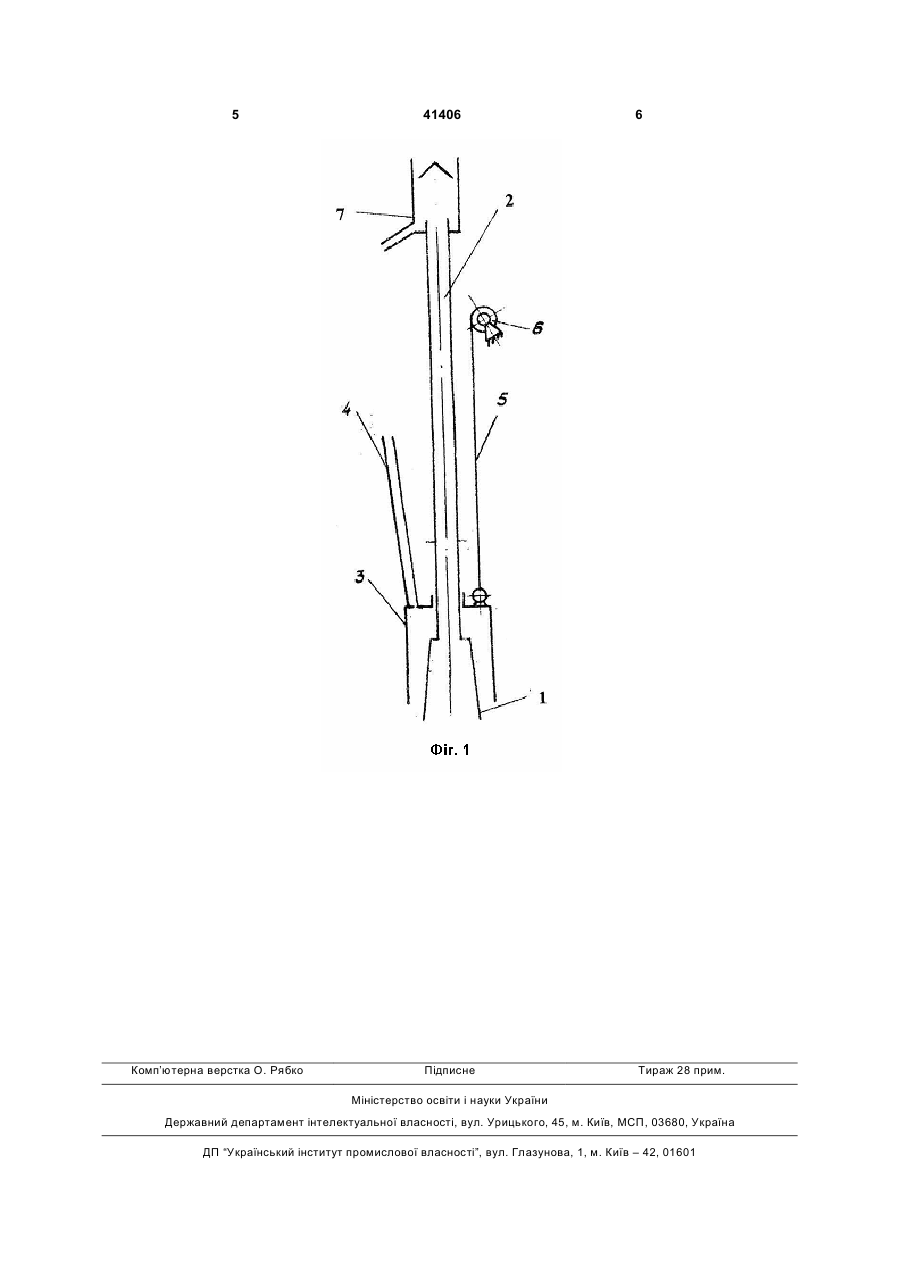

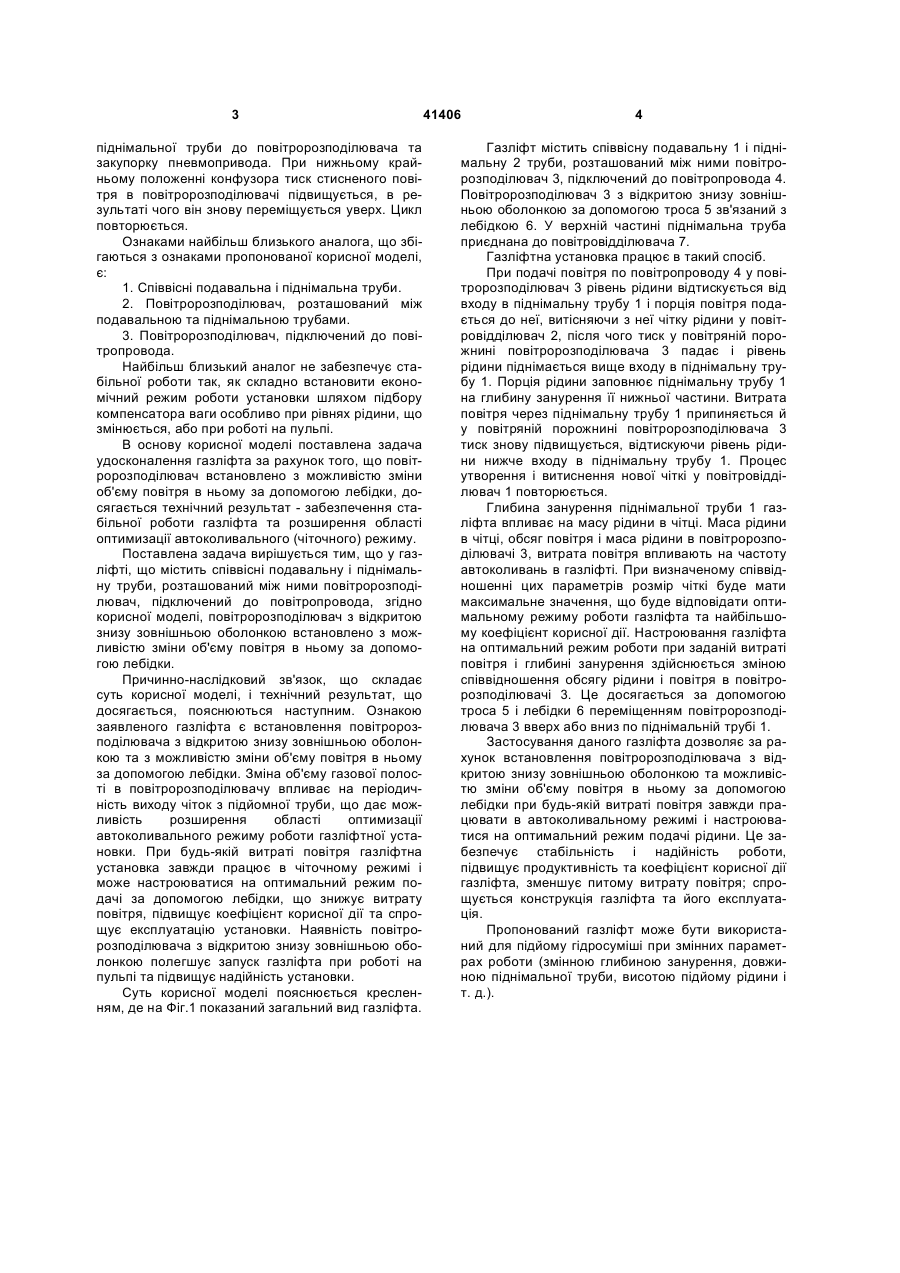

Газліфт, що містить співвісні подавальну і піднімальну труби, розташований між ними повітророзподільник, підключений до повітропроводу, який відрізняється тим, що повітророзподільник з відкритою знизу зовнішньою оболонкою встановлено з можливістю зміни об'єму повітря в ньому за допомогою лебідки. (19) (21) u200813274 (22) 17.11.2008 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) ТРИЛЛЄР ЄВГЕНІЙ АРНОЛЬДОВИЧ, UA, НАДЄЄВ ЄВГЕНІЙ ІЛЛЬЇЧ, UA, КАЛИНИЧЕНКО ВАЛЕРІЙ ВІКТОРОВИЧ, UA, ГАНЗА АРТЕМ ІВАНОВИЧ, UA, НЄМЦЕВ ЕДУАРД МИКОЛАЙОВИЧ, UA 3 піднімальної труби до повітророзподілювача та закупорку пневмопривода. При нижньому крайньому положенні конфузора тиск стисненого повітря в повітророзподілювачі підвищується, в результаті чого він знову переміщується уверх. Цикл повторюється. Ознаками найбільш близького аналога, що збігаються з ознаками пропонованої корисної моделі, є: 1. Співвісні подавальна і піднімальна труби. 2. Повітророзподілювач, розташований між подавальною та піднімальною трубами. 3. Повітророзподілювач, підключений до повітропровода. Найбільш близький аналог не забезпечує стабільної роботи так, як складно встановити економічний режим роботи установки шляхом підбору компенсатора ваги особливо при рівнях рідини, що змінюється, або при роботі на пульпі. В основу корисної моделі поставлена задача удосконалення газліфта за рахунок того, що повітророзподілювач встановлено з можливістю зміни об'єму повітря в ньому за допомогою лебідки, досягається технічний результат - забезпечення стабільної роботи газліфта та розширення області оптимизації автоколивального (чіточного) режиму. Поставлена задача вирішується тим, що у газліфті, що містить співвісні подавальну і піднімальну труби, розташований між ними повітророзподілювач, підключений до повітропровода, згідно корисної моделі, повітророзподілювач з відкритою знизу зовнішньою оболонкою встановлено з можливістю зміни об'єму повітря в ньому за допомогою лебідки. Причинно-наслідковий зв'язок, що складає суть корисної моделі, і технічний результат, що досягається, пояснюються наступним. Ознакою заявленого газліфта є встановлення повітророзподілювача з відкритою знизу зовнішньою оболонкою та з можливістю зміни об'єму повітря в ньому за допомогою лебідки. Зміна об'єму газової полості в повітророзподілювачу впливає на періодичність виходу чіток з підйомної труби, що дає можливість розширення області оптимизації автоколивального режиму роботи газліфтної установки. При будь-якій витраті повітря газліфтна установка завжди працює в чіточному режимі і може настроюватися на оптимальний режим подачі за допомогою лебідки, що знижує витрату повітря, підвищує коефіцієнт корисної дії та спрощує експлуатацію установки. Наявність повітророзподілювача з відкритою знизу зовнішньою оболонкою полегшує запуск газліфта при роботі на пульпі та підвищує надійність установки. Суть корисної моделі пояснюється кресленням, де на Фіг.1 показаний загальний вид газліфта. 41406 4 Газліфт містить співвісну подавальну 1 і піднімальну 2 труби, розташований між ними повітророзподілювач 3, підключений до повітропровода 4. Повітророзподілювач 3 з відкритою знизу зовнішньою оболонкою за допомогою троса 5 зв'язаний з лебідкою 6. У верхній частині піднімальна труба приєднана до повітровідділювача 7. Газліфтна установка працює в такий спосіб. При подачі повітря по повітропроводу 4 у повітророзподілювач 3 рівень рідини відтискується від входу в піднімальну трубу 1 і порція повітря подається до неї, витісняючи з неї чітку рідини у повітровідділювач 2, після чого тиск у повітряній порожнині повітророзподілювача 3 падає і рівень рідини піднімається вище входу в піднімальну трубу 1. Порція рідини заповнює піднімальну трубу 1 на глибину занурення її нижньої частини. Витрата повітря через піднімальну трубу 1 припиняється й у повітряній порожнині повітророзподілювача 3 тиск знову підвищується, відтискуючи рівень рідини нижче входу в піднімальну трубу 1. Процес утворення і витиснення нової чіткі у повітровідділювач 1 повторюється. Глибина занурення піднімальної труби 1 газліфта впливає на масу рідини в чітці. Маса рідини в чітці, обсяг повітря і маса рідини в повітророзподілювачі 3, витрата повітря впливають на частоту автоколивань в газліфті. При визначеному співвідношенні цих параметрів розмір чіткі буде мати максимальне значення, що буде відповідати оптимальному режиму роботи газліфта та найбільшому коефіцієнт корисної дії. Настроювання газліфта на оптимальний режим роботи при заданій витраті повітря і глибині занурення здійснюється зміною співвідношення обсягу рідини і повітря в повітророзподілювачі 3. Це досягається за допомогою троса 5 і лебідки 6 переміщенням повітророзподілювача 3 вверх або вниз по піднімальній трубі 1. Застосування даного газліфта дозволяє за рахунок встановлення повітророзподілювача з відкритою знизу зовнішньою оболонкою та можливістю зміни об'єму повітря в ньому за допомогою лебідки при будь-якій витраті повітря завжди працювати в автоколивальному режимі і настроюватися на оптимальний режим подачі рідини. Це забезпечує стабільність і надійність роботи, підвищує продуктивність та коефіцієнт корисної дії газліфта, зменшує питому витрату повітря; спрощується конструкція газліфта та його експлуатація. Пропонований газліфт може бути використаний для підйому гідросуміші при змінних параметрах роботи (змінною глибиною занурення, довжиною піднімальної труби, висотою підйому рідини і т. д.). 5 Комп’ютерна верстка О. Рябко 41406 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
