Повітророзподільник

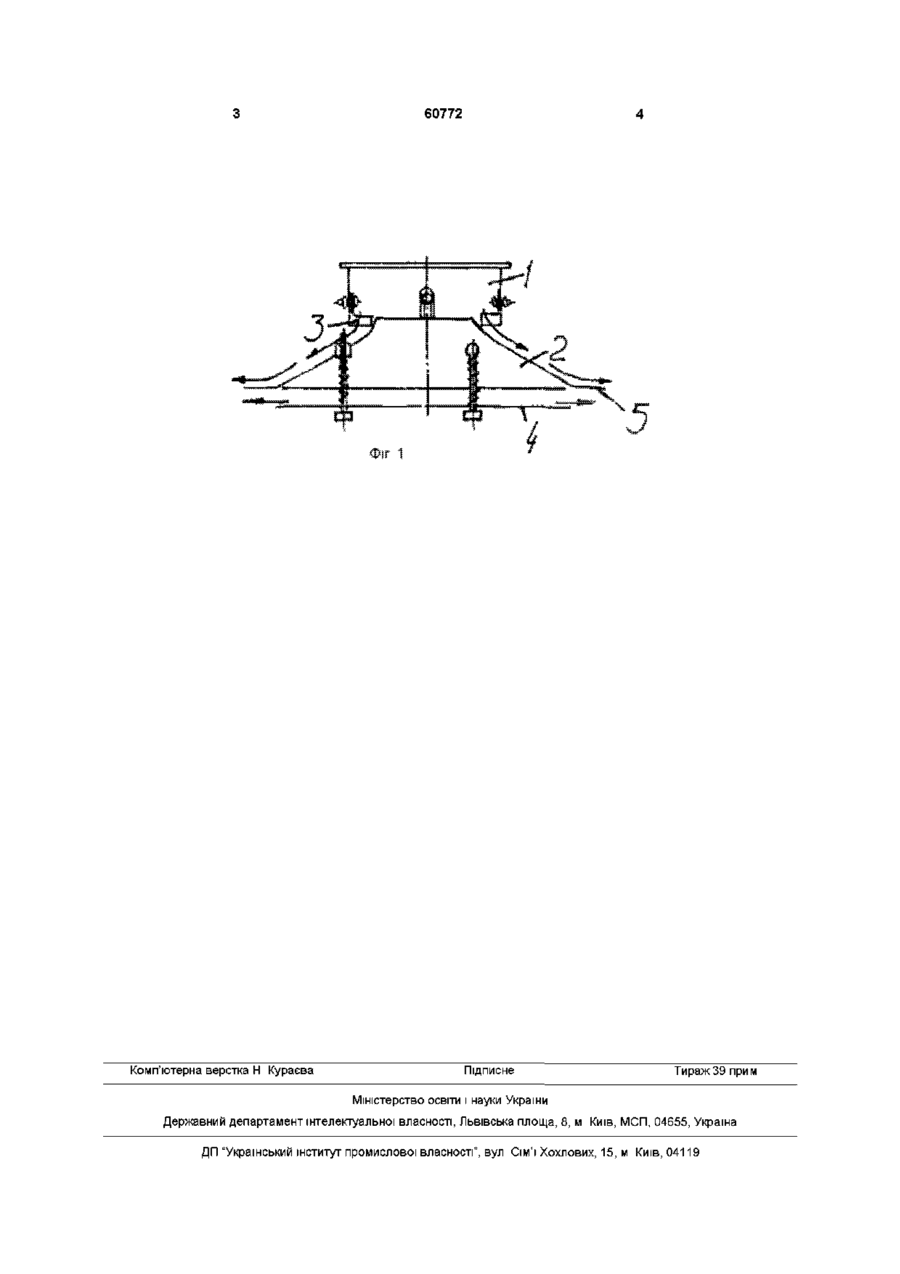

Повітророзподільник, що містить припливний патрубок, встановлений відносно вхідного перерізу дифузора з утворенням кільцевої регульованої щілини, і рухомий диск, розміщений під дифузором, який відрізняється тим, що патрубок має площу поперечного перерізу, що перевищує площу вхідного перерізу дифузора Винахід відноситься до техніки вентиляції і може бути використаний для подачі припливного повітря в верхню зону тваринницького приміщення переважно малої висоти Відомий повітророзподілювач, що містить припливний патрубок, встановлений відносно вхідного перетину дифузора з утворенням кільцевої регулюємої щілини, і рухомий диск, розміщений під дифузором (а с СРСР №504911, кп F24F 13/06, 1974р) Недостатня ступінь змішування припливного повітря з навколишнім повітрям приміщення і затухання припливного факелу є основним недоліком відомого пристрою Задачею цього винаходу є створення повітророзподілювача, який дозволить інтенсифікувати процес затухання припливного факелу Поставлена винаходом задача досягається тим, що у повітророзподілювачі, що містить припливний патрубок, встановлений ВІДПОВІДНО ВХІДНОГО перетину дифузора з утворенням кільцевої регулюємої щілини, і рухомий диск, розміщений під дифузором, згідно винаходу патрубок має площу поперечного перетину, перевищуючу площу вхідного перетину дифузора На фіг 1 зображено поздовжній розріз повітророзподілювача Повітророзподілювач містить припливний патрубок 1, встановлений відносно вхідного перерізу дифузора 2 з утворенням кільцевої регулюємої щілини 3, і рухомий диск 4, розміщений під дифузором 2, при цьому патрубок 1 має площу поперечного перерізу, більшою площі вхідного перерізу дифузора 2 Дифузор 2 має відбійний козирець 5 Повітророзподілювач працює слідуючим чином Під ВПЛИВОМ припливної системи вентиляції припливне повітря надходить в патрубок 1 і на виході із нього розподіляється на два потоки, один із яких попадає в дифузор 2, а другий - в регулюєму кільцеву щілину З Потік повітря, що виходить із дифузора, настилається на диск 1, відбиваючись від нього, подається в приміщенні віяльними струменями Другий потік повітря виходить через кільцеву щілину З, настилається на зовнішню поверхню дифузора 2 і збігає з країв відбійного козирка 5 у вигляді радіального віяльного струменю Регулювання КІЛЬКОСТІ повітря, що надходить в приміщення через дифузор, забезпечується переміщенням рухомого диска 4 Таким чином, завдяки більшій площі поперечного перетину патрубка 1, що перевищує площу вхідного перетину дифузора, забезпечується розподіл потоку на струмені і збільшення сумарної поверхні стикання припливних струменів з навколишнім повітрям приміщення, інтенсифікація зміщування припливного повітря з навколишнім повітрям приміщення і затухання припливного факелу по швидкості і температурі, дозволяє при використанні винаходу підвищити економічність вентиляційної системи на 10-15% 1 о (О 60772 Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
