Імпульсне джерело електромагнітного випромінювання

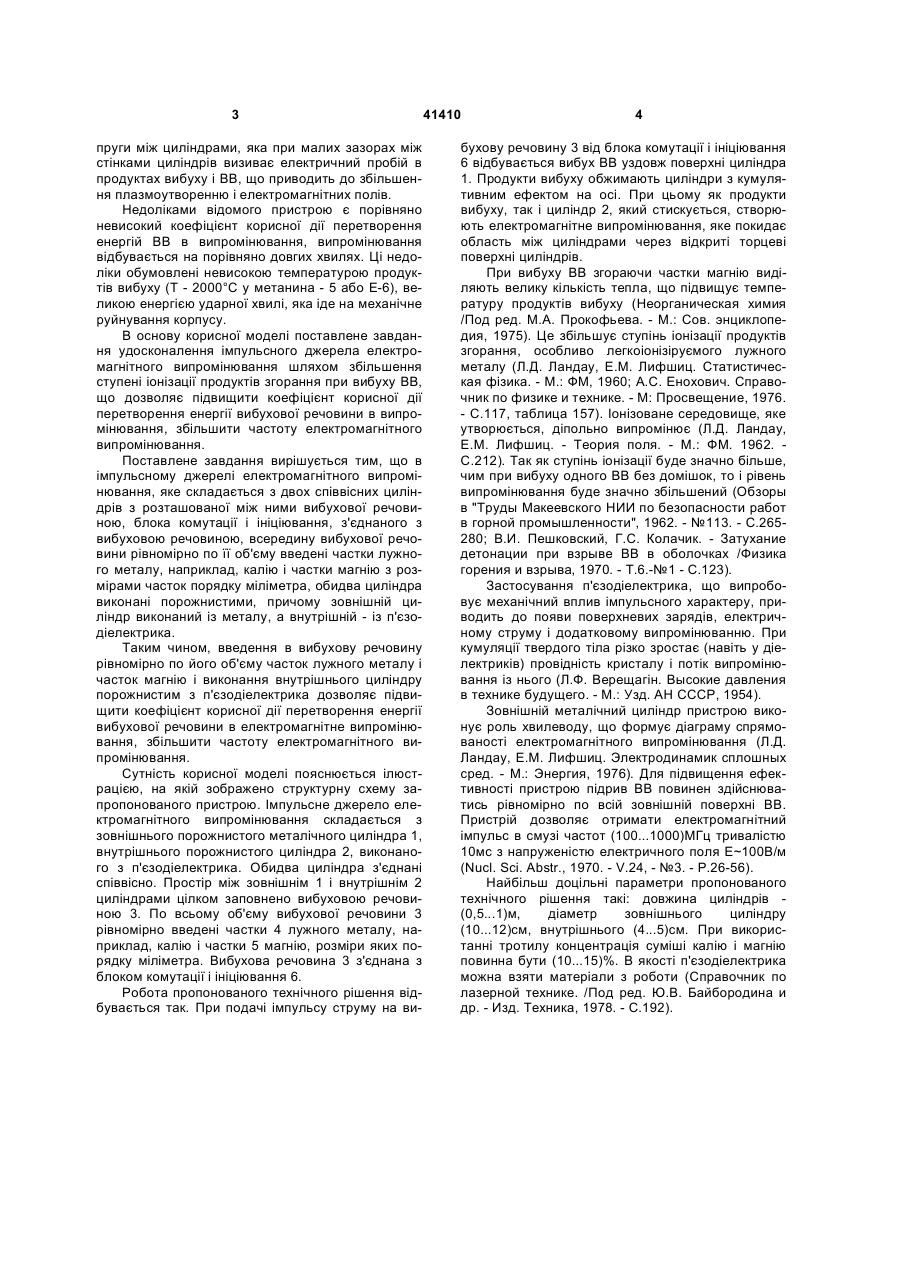

Імпульсне джерело електромагнітного випромінювання, яке складається з двох співвісних ци 3 пруги між циліндрами, яка при малих зазорах між стінками циліндрів визиває електричний пробій в продуктах вибуху і ВВ, що приводить до збільшення плазмоутворенню і електромагнітних полів. Недоліками відомого пристрою є порівняно невисокий коефіцієнт корисної дії перетворення енергій ВВ в випромінювання, випромінювання відбувається на порівняно довгих хвилях. Ці недоліки обумовлені невисокою температурою продуктів вибуху (Т - 2000°С у метанина - 5 або Е-6), великою енергією ударної хвилі, яка іде на механічне руйнування корпусу. В основу корисної моделі поставлене завдання удосконалення імпульсного джерела електромагнітного випромінювання шляхом збільшення ступені іонізації продуктів згорання при вибуху ВВ, що дозволяє підвищити коефіцієнт корисної дії перетворення енергії вибухової речовини в випромінювання, збільшити частоту електромагнітного випромінювання. Поставлене завдання вирішується тим, що в імпульсному джерелі електромагнітного випромінювання, яке складається з двох співвісних циліндрів з розташованої між ними вибухової речовиною, блока комутації і ініціювання, з'єднаного з вибуховою речовиною, всередину вибухової речовини рівномірно по її об'єму введені частки лужного металу, наприклад, калію і частки магнію з розмірами часток порядку міліметра, обидва циліндра виконані порожнистими, причому зовнішній циліндр виконаний із металу, а внутрішній - із п'єзодіелектрика. Таким чином, введення в вибухову речовину рівномірно по його об'єму часток лужного металу і часток магнію і виконання внутрішнього циліндру порожнистим з п'єзодіелектрика дозволяє підвищити коефіцієнт корисної дії перетворення енергії вибухової речовини в електромагнітне випромінювання, збільшити частоту електромагнітного випромінювання. Сутність корисної моделі пояснюється ілюстрацією, на якій зображено структурну схему запропонованого пристрою. Імпульсне джерело електромагнітного випромінювання складається з зовнішнього порожнистого металічного циліндра 1, внутрішнього порожнистого циліндра 2, виконаного з п'єзодіелектрика. Обидва циліндра з'єднані співвісно. Простір між зовнішнім 1 і внутрішнім 2 циліндрами цілком заповнено вибуховою речовиною 3. По всьому об'єму вибухової речовини 3 рівномірно введені частки 4 лужного металу, наприклад, калію і частки 5 магнію, розміри яких порядку міліметра. Вибухова речовина 3 з'єднана з блоком комутації і ініціювання 6. Робота пропонованого технічного рішення відбувається так. При подачі імпульсу струму на ви 41410 4 бухову речовину 3 від блока комутації і ініціювання 6 відбувається вибух ВВ уздовж поверхні циліндра 1. Продукти вибуху обжимають циліндри з кумулятивним ефектом на осі. При цьому як продукти вибуху, так і циліндр 2, який стискується, створюють електромагнітне випромінювання, яке покидає область між циліндрами через відкриті торцеві поверхні циліндрів. При вибуху ВВ згораючи частки магнію виділяють велику кількість тепла, що підвищує температуру продуктів вибуху (Неорганическая химия /Под ред. М.А. Прокофьева. - М.: Сов. энциклопедия, 1975). Це збільшує ступінь іонізації продуктів згорання, особливо легкоіонізіруємого лужного металу (Л.Д. Ландау, Е.М. Лифшиц. Статистическая фізика. - М.: ФМ, 1960; А.С. Енохович. Справочник по физике и технике. - М: Просвещение, 1976. - С.117, таблица 157). Іонізоване середовище, яке утворюється, діпольно випромінює (Л.Д. Ландау, Е.М. Лифшиц. - Теория поля. - М.: ФМ. 1962. С.212). Так як ступінь іонізації буде значно більше, чим при вибуху одного ВВ без домішок, то і рівень випромінювання буде значно збільшений (Обзоры в "Труды Макеевского НИИ по безопасности работ в горной промышленности", 1962. - №113. - С.265280; В.И. Пешковский, Г.С. Колачик. - Затухание детонации при взрыве ВВ в оболочках /Физика горения и взрыва, 1970. - Т.6.-№1 - С.123). Застосування п'єзодіелектрика, що випробовує механічний вплив імпульсного характеру, приводить до появи поверхневих зарядів, електричному струму і додатковому випромінюванню. При кумуляції твердого тіла різко зростає (навіть у діелектриків) провідність кристалу і потік випромінювання із нього (Л.Ф. Верещагін. Высокие давления в технике будущего. - М.: Узд. АН СССР, 1954). Зовнішній металічний циліндр пристрою виконує роль хвилеводу, що формує діаграму спрямованості електромагнітного випромінювання (Л.Д. Ландау, Е.М. Лифшиц. Электродинамик сплошных сред. - М.: Энергия, 1976). Для підвищення ефективності пристрою підрив ВВ повинен здійснюватись рівномірно по всій зовнішній поверхні ВВ. Пристрій дозволяє отримати електромагнітний імпульс в смузі частот (100...1000)МГц тривалістю 10мс з напруженістю електричного поля Е~100В/м (Nucl. Sci. Abstr., 1970. - V.24, - №3. - P.26-56). Найбільш доцільні параметри пропонованого технічного рішення такі: довжина циліндрів (0,5...1)м, діаметр зовнішнього циліндру (10...12)см, внутрішнього (4...5)см. При використанні тротилу концентрація суміші калію і магнію повинна бути (10...15)%. В якості п'єзодіелектрика можна взяти матеріали з роботи (Справочник по лазерной технике. /Под ред. Ю.В. Байбородина и др. - Изд. Техника, 1978. - С.192). 5 Комп’ютерна верстка М. Ломалова 41410 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
