Спосіб спорядження фазованого кумулятивного перфоратора
Номер патенту: 41477
Опубліковано: 25.05.2009
Автори: Драчук Олександр Григорович, Войтенко Юрій Іванович, Гошовський Сергій Володимирович
Формула / Реферат
Спосіб спорядження фазованого кумулятивного перфоратора, в якому збірку кумулятивних зарядів (КЗ) розміщують в корпусі, детонуючий шнур (ДШ) кріплять до КЗ, прикріплюють до ДШ вибуховий патрон, кріплять корпус до головки перфоратора, який відрізняється тим, що попередньо в тонкостінних трубках виконують наскрізні отвори та вставляють в них розрізні кільця, в яких розміщують КЗ та утворюють таким чином фазовану збірку, причому кут фазування між сусідніми КЗ визначають кутом між осями наскрізних отворів на опозитних кінцях трубки.
Текст

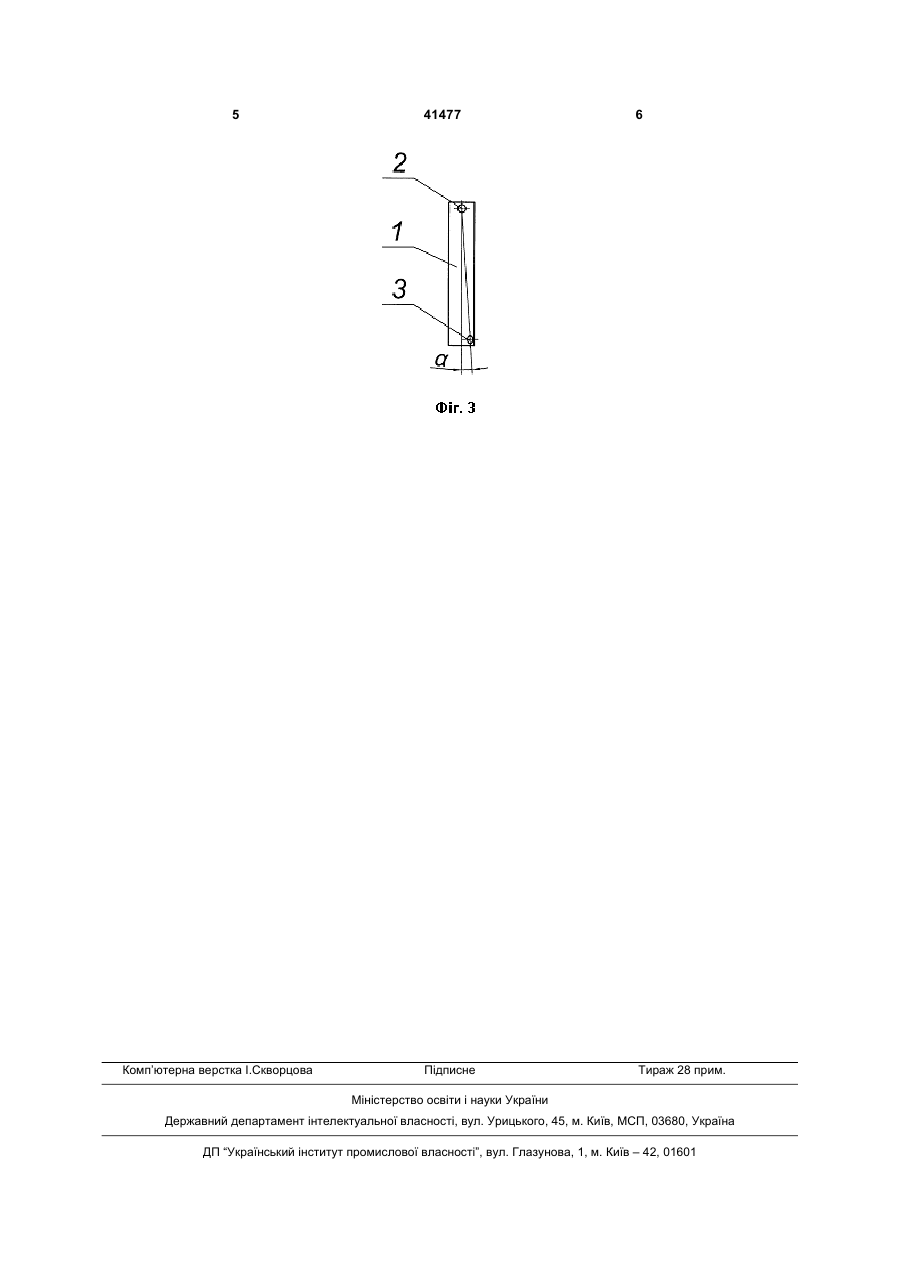

Спосіб спорядження фазованого кумулятивного перфоратора, в якому збірку кумулятивних 3 на прикладі спорядження безкорпусного кумулятивного перфоратора, що повністю руйнується, наведено на фіг. 1, з'єднані між собою трубками розрізні кільця - на фіг. 2, тонкостінну трубку з наскрізними отворами на опозитних кінцях - на фіг. 3. В тонкостінних трубках 1 (фіг. 1), наприклад, з алюмінієвого сплаву, на опозитних (протилежних) кінцях попередньо виконують наскрізні отвори 2, З таким чином, щоб кут а між вісями отворів на опозитних кінцях трубки (фіг. 3) відповідав необхідному значенню кута фазування між сусідніми КЗ 4. Причому на кожному кінці трубки може бути виконано кілька наскрізних отворів (на фіг. 3 показано один), чим забезпечують підбір кількох необхідних кутів фазування з використанням набору однакових трубок 1. Після цього в опозитні отвори 2,3 вставляють розрізні кільця 5, формуючи при цьому фазований каркас зі з'єднаних між собою трубками 1 розрізних кілець 5 (фіг. 1,2). В розрізні кільця 5 фазованого каркасу встановлюють КЗ 4 та кріплять до них ДШ 6, наприклад, защіпкою 7, а потім до кінця ДШ 6 прикріплюють вибуховий патрон (на фіг. 1- фіг. 3 не показано). 41477 4 Після цього фазованну таким чином збірку розміщують у корпусі 8 перфоратора, в даному випадку виготовленого з тонкостінному матеріалу, здатного до дрібнофрагментрного руйнування під дією продуктів вибуху, наприклад, алюмінієвого сплаву, а сам корпус 8 кріплять до головки перфоратора (на фіг. 1 - фіг. 3 не показано). В нижній частині перфоратора може бути встановлений наконечник (у випадку спорядження корпусного перфоратора його корпус герметизують відомими способами). Споряджений перфоратор готовий до використання. Таким чином, поставлена задача корисної моделі - спрощення способу спорядження фазованого кумулятивного перфоратора та розширення технологічних можливостей його реалізації досягається. Бібліографічні дані джерел інформації 1. Pat. № 6591911 US. Multi-directional gun carrier method and apparatus. Publ. 15.07.2003. 2. Краткий справочник по прострелочновзрывным работам / под ред. Н.Г. Григоряна. -М.: Недра, 1990.- 73 с. 3. Заявка про видачу патенту України на корисну модель и№ 200805939. Спосіб спорядження фазованого кумулятивного перфоратора. Дата подання заявки 07.05.2008 р. (прототип). 5 Комп’ютерна верстка І.Скворцова 41477 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for equipping phased jet perforator
Автори англійськоюVoitenko Yurii Ivanovych, Hoshovskyi Serhii Volodymyrovych, Drachuk Oleksandr Hryhorovych
Назва патенту російськоюСпособ снаряжения фазированного кумулятивного перфоратора
Автори російськоюВойтенко Юрий Иванович, Гошовский Сергей Владимирович, Драчук Александр Григорьевич
МПК / Мітки
МПК: E21B 43/117
Мітки: перфоратора, кумулятивного, фазованого, спосіб, спорядження
