Плавки з надувною рятувальною камерою

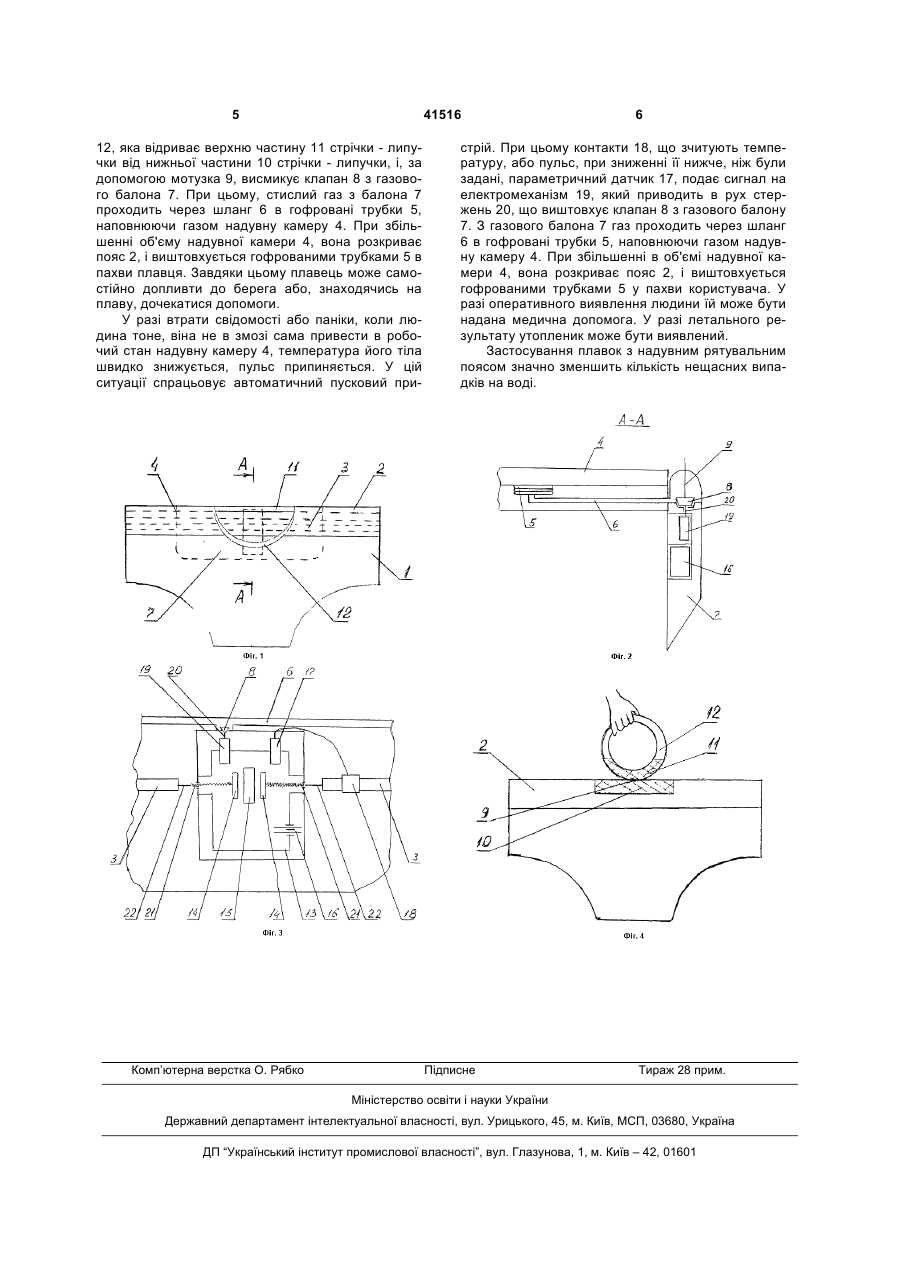

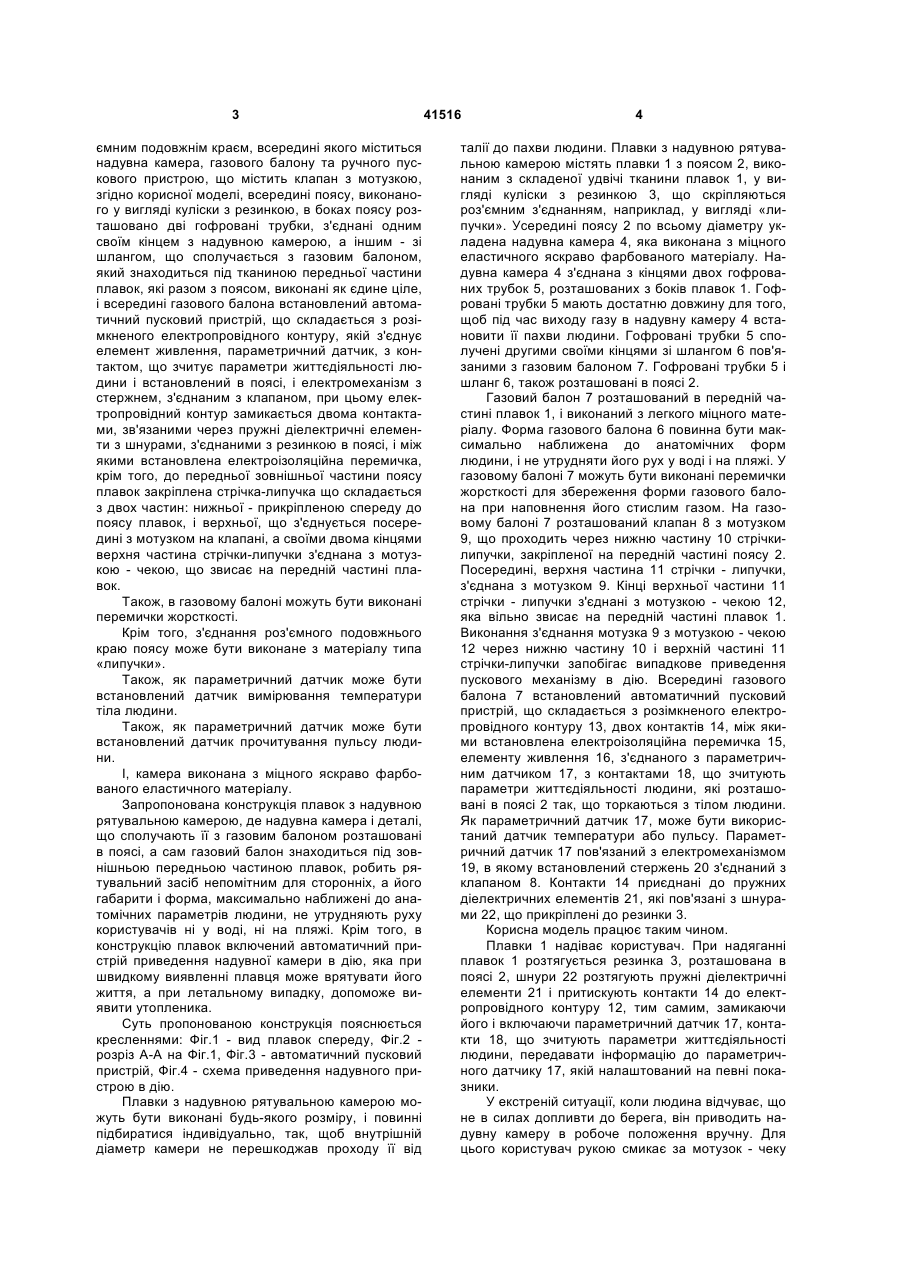

1. Плавки з надувною рятувальною камерою, що складаються з пояса з роз'ємним подовжнім краєм, всередині якого міститься надувна камера, газового балона та ручного пускового пристрою, що містить клапан з мотузкою, які відрізняються тим, що всередині пояса, виконаного у вигляді куліски з резинкою, в боках пояса розташовано дві гофровані трубки, з'єднані одним своїм кінцем з надувною камерою, а іншим - зі шлангом, що сполучається з газовим балоном, який знаходиться під тканиною передньої частини плавок, які разом з поясом виконані як єдине ціле, і всередині газового балона встановлений автоматичний пусковий пристрій, що складається з розімкненого електропровідного контуру, який з'єднує елемент живлення, параметричний датчик, з контактом, що зчитує параметри життєдіяльності людини і встановлений в поясі, і електромеханізм з стержнем, з'єднаним з клапаном, при цьому електропровідний контур замикається двома контактами, зв'язаними через пружні діелектричні елементи з шнурами, з'єднаними з резинкою в поясі, і між якими встановлена U 2 41516 1 3 ємним подовжнім краєм, всередині якого міститься надувна камера, газового балону та ручного пускового пристрою, що містить клапан з мотузкою, згідно корисної моделі, всередині поясу, виконаного у вигляді куліски з резинкою, в боках поясу розташовано дві гофровані трубки, з'єднані одним своїм кінцем з надувною камерою, а іншим - зі шлангом, що сполучається з газовим балоном, який знаходиться під тканиною передньої частини плавок, які разом з поясом, виконані як єдине ціле, і всередині газового балона встановлений автоматичний пусковий пристрій, що складається з розімкненого електропровідного контуру, якій з'єднує елемент живлення, параметричний датчик, з контактом, що зчитує параметри життєдіяльності людини і встановлений в поясі, і електромеханізм з стержнем, з'єднаним з клапаном, при цьому електропровідний контур замикається двома контактами, зв'язаними через пружні діелектричні елементи з шнурами, з'єднаними з резинкою в поясі, і між якими встановлена електроізоляційна перемичка, крім того, до передньої зовнішньої частини поясу плавок закріплена стрічка-липучка що складається з двох частин: нижньої - прикріпленою спереду до поясу плавок, і верхньої, що з'єднується посередині з мотузком на клапані, а своїми двома кінцями верхня частина стрічки-липучки з'єднана з мотузкою - чекою, що звисає на передній частині плавок. Також, в газовому балоні можуть бути виконані перемички жорсткості. Крім того, з'єднання роз'ємного подовжнього краю поясу може бути виконане з матеріалу типа «липучки». Також, як параметричний датчик може бути встановлений датчик вимірювання температури тіла людини. Також, як параметричний датчик може бути встановлений датчик прочитування пульсу людини. І, камера виконана з міцного яскраво фарбованого еластичного матеріалу. Запропонована конструкція плавок з надувною рятувальною камерою, де надувна камера і деталі, що сполучають її з газовим балоном розташовані в поясі, а сам газовий балон знаходиться під зовнішньою передньою частиною плавок, робить рятувальний засіб непомітним для сторонніх, а його габарити і форма, максимально наближені до анатомічних параметрів людини, не утрудняють руху користувачів ні у воді, ні на пляжі. Крім того, в конструкцію плавок включений автоматичний пристрій приведення надувної камери в дію, яка при швидкому виявленні плавця може врятувати його життя, а при летальному випадку, допоможе виявити утопленика. Суть пропонованою конструкція пояснюється кресленнями: Фіг.1 - вид плавок спереду, Фіг.2 розріз А-А на Фіг.1, Фіг.3 - автоматичний пусковий пристрій, Фіг.4 - схема приведення надувного пристрою в дію. Плавки з надувною рятувальною камерою можуть бути виконані будь-якого розміру, і повинні підбиратися індивідуально, так, щоб внутрішній діаметр камери не перешкоджав проходу її від 41516 4 талії до пахви людини. Плавки з надувною рятувальною камерою містять плавки 1 з поясом 2, виконаним з складеної удвічі тканини плавок 1, у вигляді куліски з резинкою 3, що скріпляються роз'ємним з'єднанням, наприклад, у вигляді «липучки». Усередині поясу 2 по всьому діаметру укладена надувна камера 4, яка виконана з міцного еластичного яскраво фарбованого матеріалу. Надувна камера 4 з'єднана з кінцями двох гофрованих трубок 5, розташованих з боків плавок 1. Гофровані трубки 5 мають достатню довжину для того, щоб під час виходу газу в надувну камеру 4 встановити її пахви людини. Гофровані трубки 5 сполучені другими своїми кінцями зі шлангом 6 пов'язаними з газовим балоном 7. Гофровані трубки 5 і шланг 6, також розташовані в поясі 2. Газовий балон 7 розташований в передній частині плавок 1, і виконаний з легкого міцного матеріалу. Форма газового балона 6 повинна бути максимально наближена до анатомічних форм людини, і не утрудняти його рух у воді і на пляжі. У газовому балоні 7 можуть бути виконані перемички жорсткості для збереження форми газового балона при наповнення його стислим газом. На газовому балоні 7 розташований клапан 8 з мотузком 9, що проходить через нижню частину 10 стрічкилипучки, закріпленої на передній частині поясу 2. Посередині, верхня частина 11 стрічки - липучки, з'єднана з мотузком 9. Кінці верхньої частини 11 стрічки - липучки з'єднані з мотузкою - чекою 12, яка вільно звисає на передній частині плавок 1. Виконання з'єднання мотузка 9 з мотузкою - чекою 12 через нижню частину 10 і верхній частині 11 стрічки-липучки запобігає випадкове приведення пускового механізму в дію. Всередині газового балона 7 встановлений автоматичний пусковий пристрій, що складається з розімкненого електропровідного контуру 13, двох контактів 14, між якими встановлена електроізоляційна перемичка 15, елементу живлення 16, з'єднаного з параметричним датчиком 17, з контактами 18, що зчитують параметри життєдіяльності людини, які розташовані в поясі 2 так, що торкаються з тілом людини. Як параметричний датчик 17, може бути використаний датчик температури або пульсу. Параметричний датчик 17 пов'язаний з електромеханізмом 19, в якому встановлений стержень 20 з'єднаний з клапаном 8. Контакти 14 приєднані до пружних діелектричних елементів 21, які пов'язані з шнурами 22, що прикріплені до резинки 3. Корисна модель працює таким чином. Плавки 1 надіває користувач. При надяганні плавок 1 розтягується резинка 3, розташована в поясі 2, шнури 22 розтягують пружні діелектричні елементи 21 і притискують контакти 14 до електропровідного контуру 12, тим самим, замикаючи його і включаючи параметричний датчик 17, контакти 18, що зчитують параметри життєдіяльності людини, передавати інформацію до параметричного датчику 17, якій налаштований на певні показники. У екстреній ситуації, коли людина відчуває, що не в силах допливти до берега, він приводить надувну камеру в робоче положення вручну. Для цього користувач рукою смикає за мотузок - чеку 5 41516 12, яка відриває верхню частину 11 стрічки - липучки від нижньої частини 10 стрічки - липучки, і, за допомогою мотузка 9, висмикує клапан 8 з газового балона 7. При цьому, стислий газ з балона 7 проходить через шланг 6 в гофровані трубки 5, наповнюючи газом надувну камеру 4. При збільшенні об'єму надувної камери 4, вона розкриває пояс 2, і виштовхується гофрованими трубками 5 в пахви плавця. Завдяки цьому плавець може самостійно допливти до берега або, знаходячись на плаву, дочекатися допомоги. У разі втрати свідомості або паніки, коли людина тоне, віна не в змозі сама привести в робочий стан надувну камеру 4, температура його тіла швидко знижується, пульс припиняється. У цій ситуації спрацьовує автоматичний пусковий при Комп’ютерна верстка О. Рябко 6 стрій. При цьому контакти 18, що зчитують температуру, або пульс, при зниженні її нижче, ніж були задані, параметричний датчик 17, подає сигнал на електромеханізм 19, який приводить в рух стержень 20, що виштовхує клапан 8 з газового балону 7. З газового балона 7 газ проходить через шланг 6 в гофровані трубки 5, наповнюючи газом надувну камеру 4. При збільшенні в об'ємі надувної камери 4, вона розкриває пояс 2, і виштовхується гофрованими трубками 5 у пахви користувача. У разі оперативного виявлення людини їй може бути надана медична допомога. У разі летального результату утопленик може бути виявлений. Застосування плавок з надувним рятувальним поясом значно зменшить кількість нещасних випадків на воді. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
