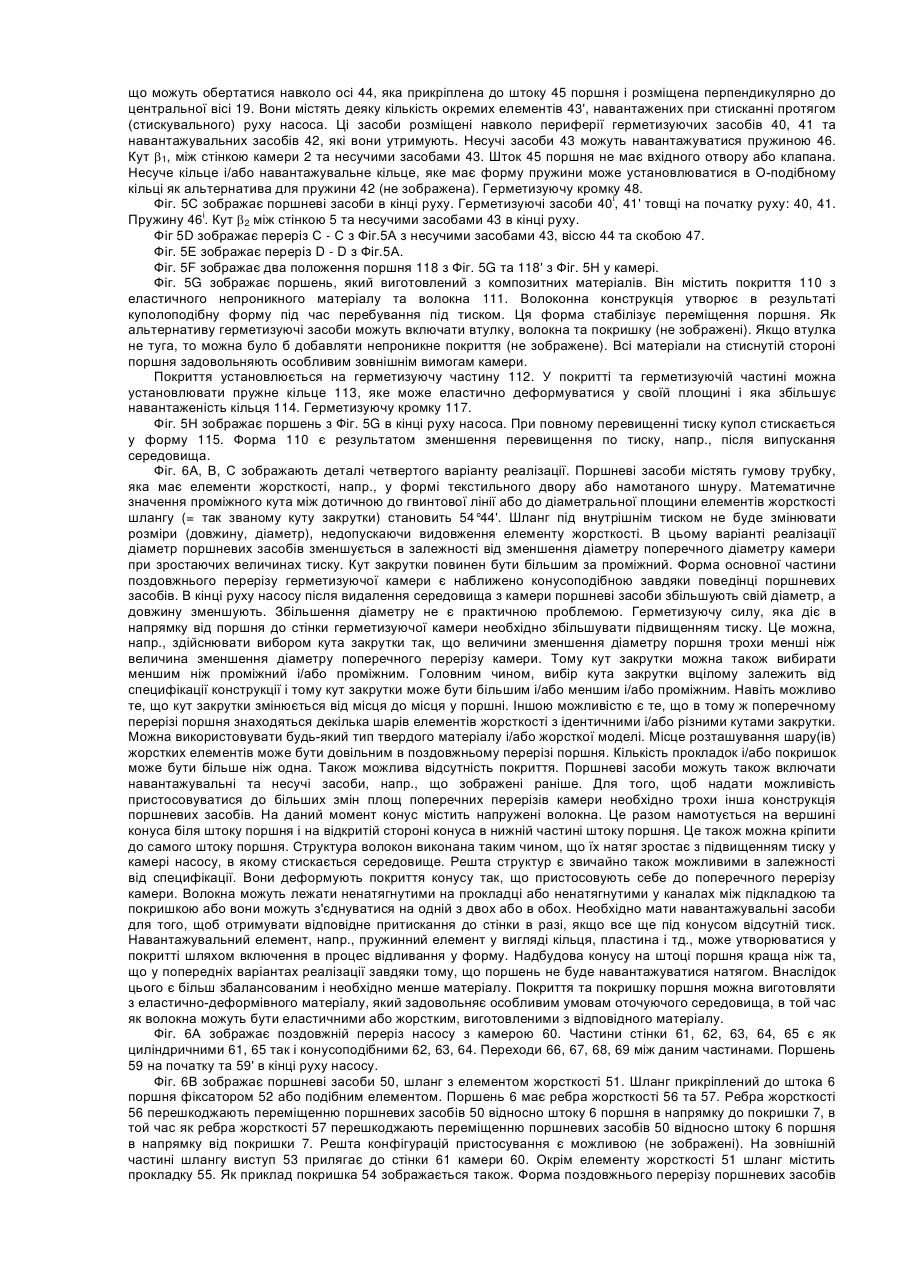

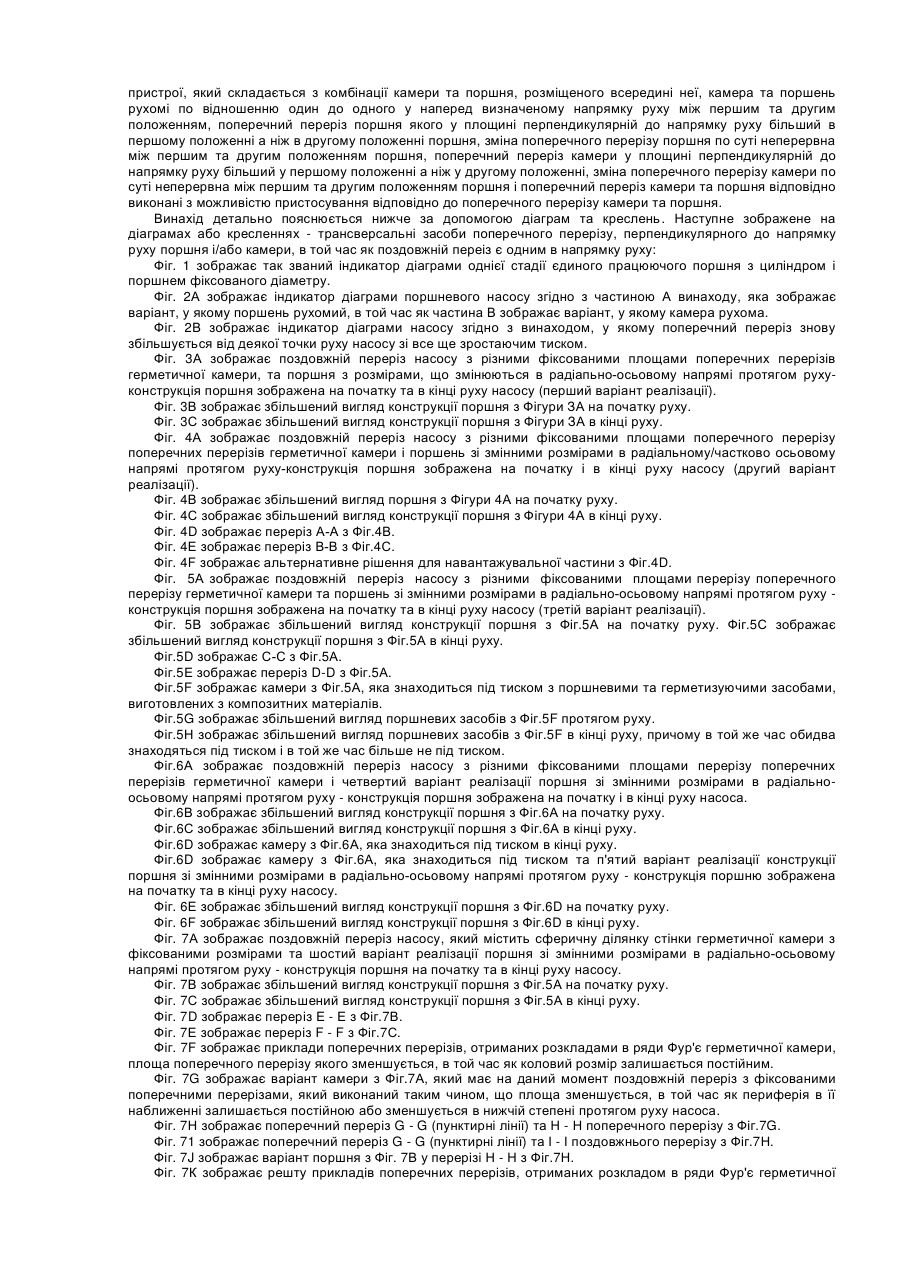

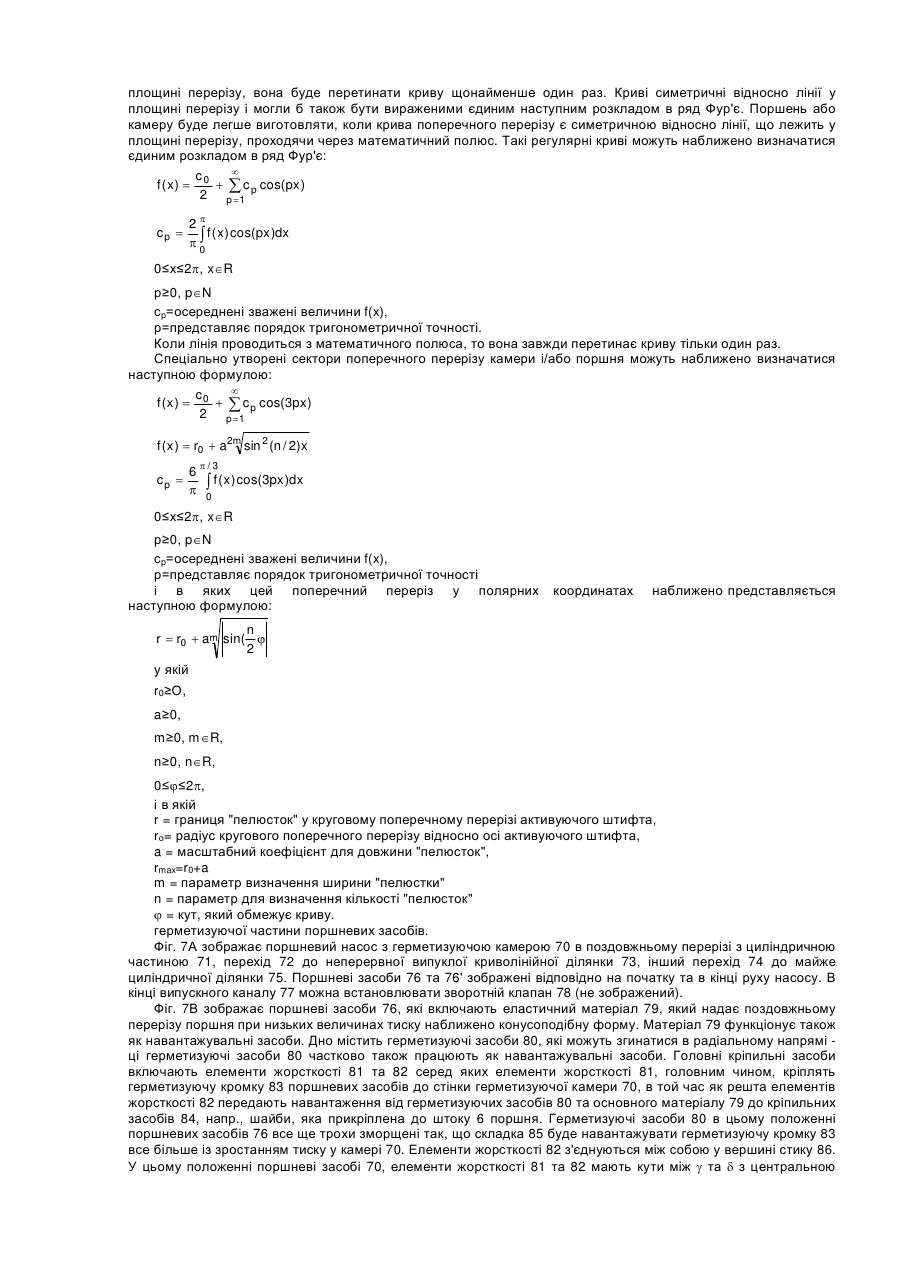

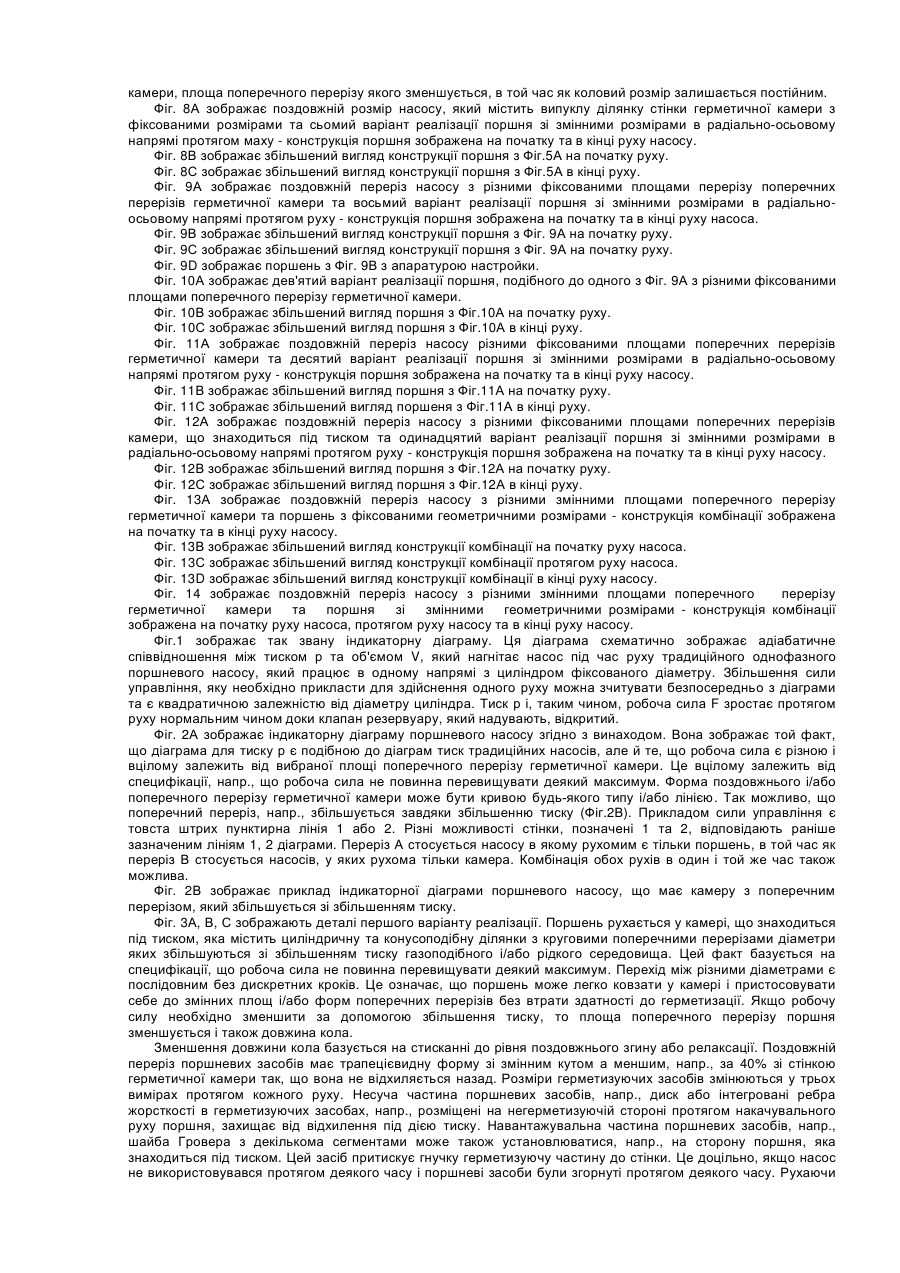

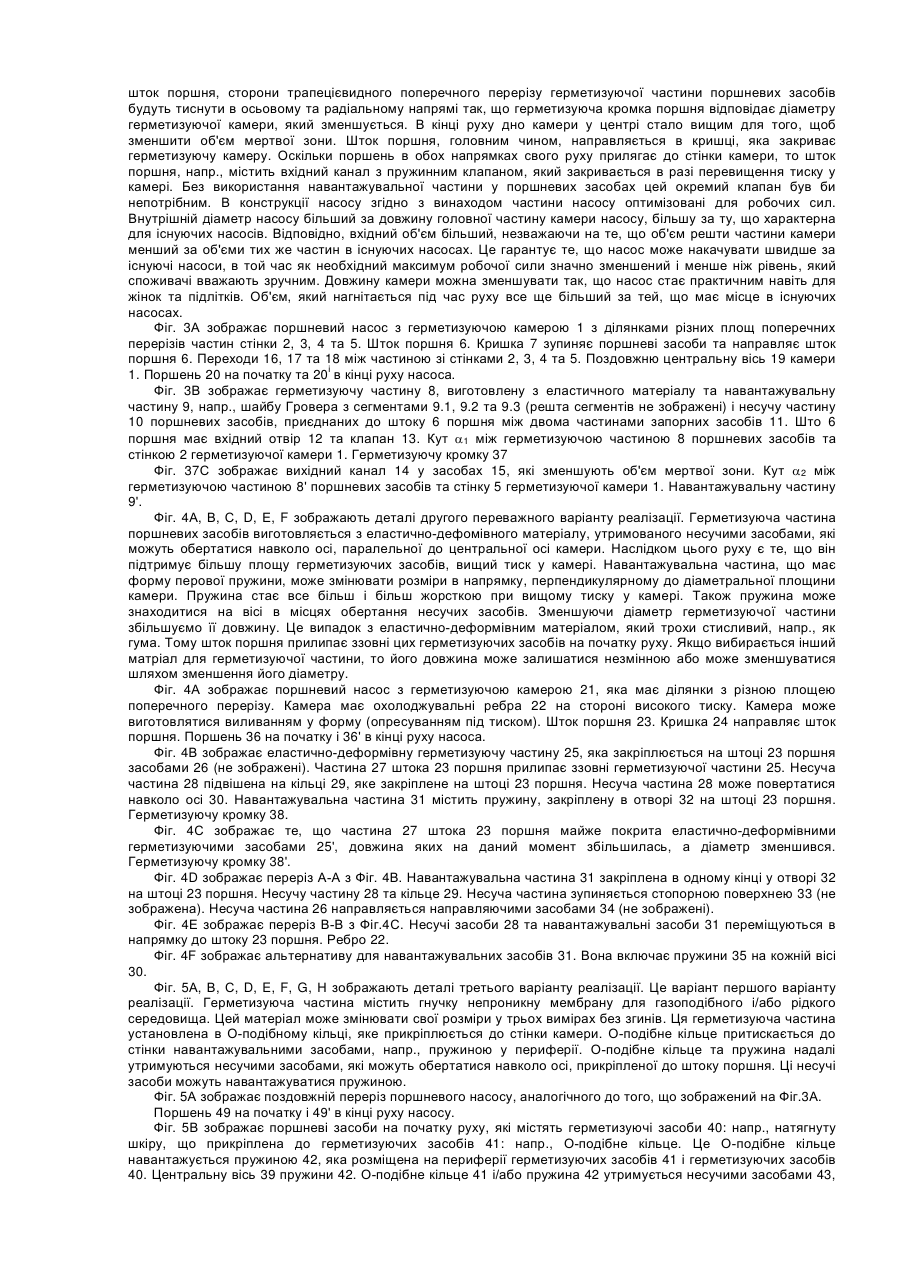

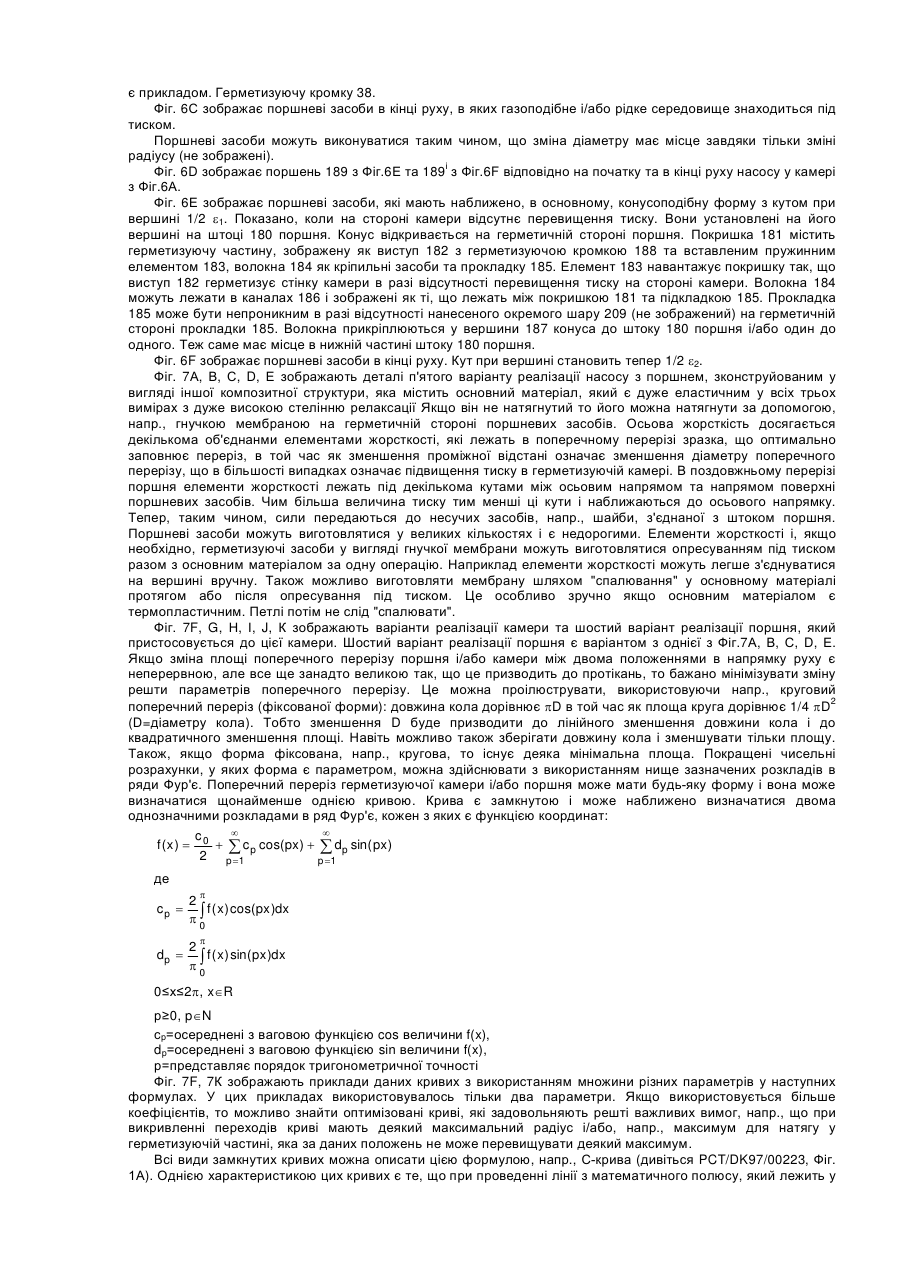

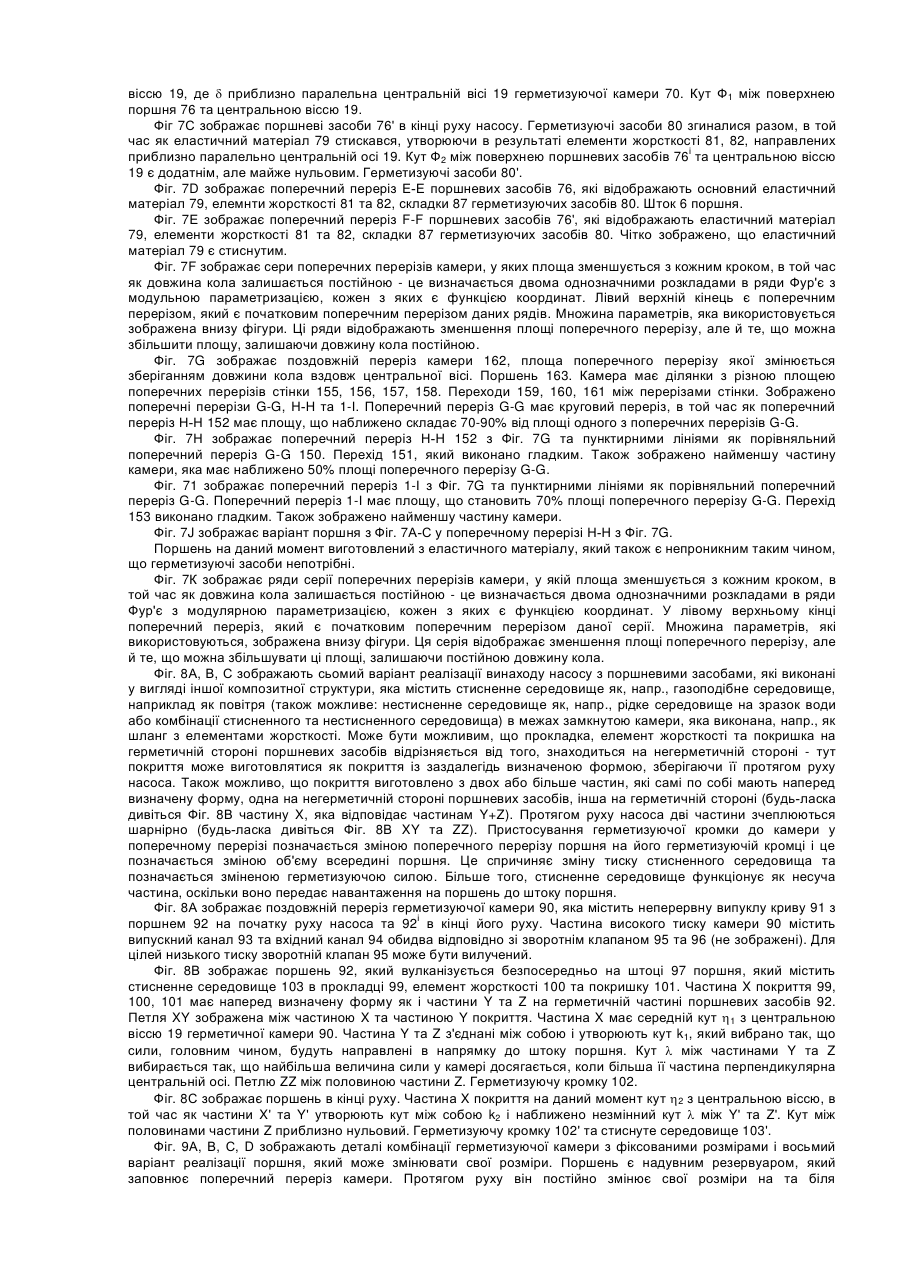

Пристрій з комбінованими камерою та поршнем (варіанти)

1. Пристрій з комбінованими камерою та поршнем, де поршень розміщений всередині камери, які є рухомими один відносно одного у заданому напрямі руху між першим та другим положеннями, який відрізняється тим, що

- поперечний переріз камери (1, 21, 60, 70, 90, 169, 216, 231) у площині, перпендикулярній до напрямку руху, у першому положенні більший, ніж у другому положенні,

- зміна (16, 17, 18, 66, 67, 68, 69, 72, 74, 151, 153, 159, 160, 161) поперечного перерізу камери (1, 21, 60, 70, 90, 169, 216, 231) є постійною між першим і другим положеннями, і

- поперечний переріз поршня (20, 20', 36, 36', 49, 49', 50, 50', 59, 59', 76, 76', 92, 92', 118, 118', 138, 138', 146, 146', 168, 168', 189, 189', 208, 208', 222, 222', 222") здатний адаптуватися до поперечного перерізу камери (1, 21, 60, 70, 90, 169, 216, 231).

2. Пристрій з комбінованими камерою та поршнем, де поршень розміщений всередині камери, які є рухомими один відносно одного у заданому напрямі руху між першим та другим положеннями, який відрізняється тим, що

- поперечний переріз поршня (230) у площині, перпендикулярній до напрямку руху, більший у першому положенні поршня, ніж у його другому положенні,

- зміна поперечного перерізу поршня (230) є постійною між першим та другим положеннями поршня,

- поперечний переріз камери (231) у площині, перпендикулярній до напрямку руху, більший у першому положенні, ніж у другому положенні,

- зміна поперечного перерізу камери є постійною між першим та другим положеннями, і

- поперечний переріз камери (231) здатний адаптуватися до поперечного перерізу поршня (230).

3. Пристрій з комбінованими камерою та поршнем, де поршень розміщений всередині камери, які є рухомими один відносно одного у заданому напрямі руху між першим та другим положеннями, який відрізняється тим, що

- поперечний переріз поршня (20, 20', 36, 36', 49, 49', 50, 50', 59, 59', 76, 76', 92, 92', 118, 118', 138, 138', 146, 146', 168, 168', 189, 189', 208, 208', 222, 222', 222") у площині, перпендикулярній до напрямку руху, більший у першому положенні, ніж у другому положенні,

- зміна поперечного перерізу поршня (20, 20', 36, 36', 49, 49', 50, 50', 59, 59', 76, 76', 92, 92', 118, 118', 138, 138', 146, 146', 168, 168', 189, 189', 208, 208', 222, 222', 222") є постійною між першим та другим положеннями поршня,

- поперечний переріз камери (231) у площині, перпендикулярній до напрямку руху, більший у першому положенні, ніж у другому положенні,

- зміна поперечного перерізу камери (231) є постійною між першим та другим положеннями, і

- поперечні перерізи камери (231) і поршня (20, 20', 36, 36', 49, 49', 50, 50', 59, 59', 76, 76', 92, 92', 118, 118', 138, 138', 146, 146', 168, 168', 189, 189', 208, 208', 222, 222', 222") здатні адаптуватися до поперечних перерізів поршня (20, 20', 36, 36', 49, 49', 50, 50', 59, 59', 76, 76', 92, 92', 118, 118', 138, 138', 146, 146', 168, 168', 189, 189', 208, 208', 222, 222', 222") і, відповідно, камери (231).

4. Пристрій з комбінованими камерою та поршнем згідно з будь-яким з  пп. 1, 2 або 3, який відрізняється тим, що довжина кола поперечного перерізу у площині, перпендикулярній до напрямку руху камери (162) і/або поршня (163), принаймні в одній частині камери і/або поршня є постійною між першим та другим положеннями включно.

5. Пристрій з комбінованими камерою та поршнем згідно з п. 4, який відрізняється тим, що поперечний переріз складається із секторів (152, 154), де в кожному секторі відстань від центра поперечного перерізу камери (162) до найвіддаленішої від центра граничної поверхні камери більша, ніж відповідна відстань, виміряна вздовж лінії, що відділяє один сектор від сусіднього з ним сектора, і зміна (151, 153) форми між двома сусідніми секторами є постійною.

6. Пристрій з комбінованими камерою та поршнем згідно з будь-яким з пп. 1, 2 або 3, який відрізняється тим, що поперечний переріз камери (1, 21, 60, 70, 90, 169, 216, 231) є дугоподібним у будь-якій точці між першим та другим положеннями включно з ними.

7. Пристрій з комбінованими камерою та поршнем згідно з будь-яким з пп. 1,2 або 3, який відрізняється тим, що поршень містить герметизуючу частину (8, 8', 20, 20', 25, 25', 36, 36', 40, 40', 41, 41', 48, 49, 49', 50, 50', 58, 59, 59', 76, 76', 80, 80', 83, 92, 92', 102, 102', 112, 117, 118, 118', 129, 133, 138, 138', 146, 146', 167, 167', 168, 168', 185, 188, 189, 189', 198, 198', 208, 208', 209, 220, 220', 222, 222', 222", 235), виготовлену з еластично-деформівного матеріалу, і/або навантажувальну частину (9, 9', 31, 42, 51, 54, 54', 100, 101, 103, 103', 124, 124', 130, 131, 136, 137, 173, 173', 174, 174', 181, 205, 205', 206, 215, 215', 219, 219', 232, 233, 237), і/або несучу частину (10, 28, 31, 42, 43, 84, 184).

8. Пристрій з комбінованими камерою та поршнем згідно з п. 7, який відрізняється тим, що герметизуюча частина (8, 8', 25, 185, 209, 79, 80, 80', 130, 131, 132, 133, 170, 171, 172, 190) у поперечному перерізі поршня (20, 20', 36, 36', 59, 59', 76, 76', 189, 189', 146, 146', 168, 168', 208, 208', 222, 222', 222") паралельно до напрямку руху має вигляд ділянки, обмеженої кривою і/або прямою із певними заданими математичними параметрами, в якій адаптація поперечного перерізу поршня у площині, перпендикулярній до напрямку руху, відповідає зміні у значенні параметра у напрямку, перпендикулярному напрямку руху, або у напрямку руху поршня і/або камери (1, 21, 60, 70, 90, 162, 169, 216, 231).

9. Пристрій з комбінованими камерою та поршнем згідно з п. 8, який відрізняється тим, що герметизуюча частина (25) у поперечному перерізі поршня (36, 36') у площині, паралельній до напрямку руху, має вигляд ділянки, обмеженої прямокутником із сторонами заданої довжини, у якій адаптація поперечного перерізу поршня (36, 36') у площині, перпендикулярній до напрямку руху, відповідає зміні довжини сторони прямокутника, перпендикулярної до напрямку руху, і супроводжується протилежною зміною довжини сторони, яка лежить вздовж напрямку руху.

10. Пристрій з комбінованими камерою та поршнем згідно з п. 9, який відрізняється тим, що зміна довжини сторони, що лежить вздовж напрямку руху, зумовлює зміну форми прямокутника.

11. Пристрій з комбінованими камерою та поршнем згідно з п. 8, який відрізняється тим, що герметизуюча частина (8, 8', 80, 80', 185, 209) у поперечному перерізі поршня (20, 20', 59, 59', 189, 189') у площині, паралельній до напрямку руху, має вигляд косокутного трикутника, перпендикуляр якого паралельний до напрямку руху, при цьому сторони такого трикутника відходять від перпендикуляра під заданим кутом (), де адаптація поперечного перерізу поршня (20, 20', 59, 59', 189, 189') у площині, перпендикулярній до напрямку руху, відповідає зміні величини заданого кута ().

12. Пристрій з комбінованими камерою та поршнем згідно з п. 8, який відрізняється тим, що герметизуюча частина (79, 80) у поперечному перерізі поршня (76, 76') у площині, паралельній напрямку руху, має вигляд ділянки, обмеженої подібною до трикутника фігурою, перпендикуляр якого паралельний до напрямку руху, а сторони такого трикутника відходять від перпендикуляра під заданим кутом , де адаптація поперечного перерізу поршня у площині, перпендикулярній до напрямку руху, відповідає зміні величини заданого кута .

13. Пристрій з комбінованими камерою та поршнем згідно з п. 11 або 12, який відрізняється тим, що наперед визначений кут () більший у першому положенні, ніж у другому.

14. Пристрій з комбінованими камерою та поршнем згідно з п. 8, який відрізняється тим, що герметизуюча частина (130, 131, 132, 133, 170, 171, 172, 190) у поперечному перерізі поршня (146, 146', 168, 168', 208, 208') у площині, паралельній напрямку руху, загалом має вигляд ділянки, обмеженої колом з попередньо заданим радіусом, центральна вісь якого паралельна напрямку руху, і в якій адаптація поперечного перерізу поршня (146, 146', 168, 168', 208, 208') у площині, перпендикулярній до напрямку руху, відповідає зміні радіусу.

15. Пристрій з комбінованими камерою та поршнем згідно з п. 14, який відрізняється тим, що адаптація супроводжується протилежною зміною радіусу в напрямку руху.

16. Пристрій з комбінованими камерою та поршнем згідно з п. 8, який відрізняється тим, що герметизуюча частина у поперечному перерізі поршня (222, 222', 222") у площині, паралельній до напрямку руху, має загальний вигляд ділянки, обмеженої ромбом, який має наперед задану довжину своїх осей, одна з яких паралельна напрямку руху, де адаптація поперечного перерізу поршня у площині, перпендикулярній до напрямку руху, відповідає зміні довжини осі і протилежній зміні довжини іншої осі.

17. Пристрій з комбінованими камерою та поршнем згідно з п. 8, який відрізняється тим, що герметизуюча частина у поперечному перерізі поршня (222, 222', 222") у площині, паралельній напрямку руху, має загальний вигляд ділянки, обмеженої еліпсом, який має наперед задану довжину своїх осей, одна з яких паралельна напрямку руху, де адаптація поперечного перерізу поршня у площині, перпендикулярній до напрямку руху, відповідає зміні довжини осі і протилежній зміні довжини іншої осі.

18. Пристрій з комбінованими камерою та поршнем згідно з п. 8, який відрізняється тим, що герметизуюча частина у поперечному перерізі поршня (92, 92') у площині, паралельній напрямку руху, містить попередньо утворені частини (X, Y, Z), які мають між собою наперед задані кути (к1, ), де частина X, яка має наперед заданий кут  з напрямком руху, де адаптація поперечного перерізу поршня у площині, перпендикулярній до напрямку руху, відповідає зміні даних кутів (к2, ).

19. Пристрій з комбінованими камерою та поршнем згідно з п. 7, який відрізняється тим, що герметизуюча частина містить герметизуючу крайку (48, 58, 83, 102, 102', 117, 129, 167,167', 188, 198,198', 220, 220', 235), яка контактує із стінкою (2, 3, 4, 5, 61, 62, 63, 64, 65, 155, 156, 157, 158, 207, 238) камери (1, 21, 60, 70, 90, 169, 216, 231), в якій адаптація додатково супроводжується зміною розміру і/або форми герметизуючої крайки під дією навантажувальних засобів.

20. Пристрій з комбінованими камерою та поршнем згідно з п. 19, який відрізняється тим, що навантажувальні засоби передають силу пружини до герметизуючої крайки (48, 58, 83, 102, 102', 117, 129, 167, 167', 188, 198, 198', 220, 220', 235) так, що поршень (20, 20', 36, 36', 49, 49', 50, 50', 59, 59', 76, 76', 92, 92', 118, 118', 138, 138', 146, 146', 168, 168', 189, 189', 208, 208', 222, 222', 222") контактує зі стінкою (2, 3, 4, 5, 61, 62, 63, 64, 65, 155, 156, 157, 158, 207, 238) камери (1, 21, 60, 70, 90, 169, 216, 231) під дією герметизуючої сили.

21. Пристрій з комбінованими камерою та поршнем згідно з п. 20, який відрізняється тим, що навантажувальні засоби містять

- середовище (103, 103', 124, 124',136, 137, 173, 173', 174, 174', 205, 205', 206, 215, 215', 219', 232, 233, 237),

- шар волокон (111, 130, 171), які можуть вільно зсуватися одне відносно одного, або армувальний шар (51, 100), де

волокна включені у покриття (110, 110', 170, 170'), виготовлене з гуми або термопласту, та

розміщені всередині поршня (92, 92', 146, 146', 168, 168', 208, 208', 222, 222', 222") і/або всередині стінки (238) камери (231), яка має наперед заданий тиск у першому положенні і яка може мати інший тиск в другому положенні.

22. Пристрій з комбінованими камерою та поршнем згідно з п. 19 або 20, у якому поршень з'єднаний зі штоком, що рухає поршень у напрямку руху, який відрізняється тим, що поршень (92, 146, 168, 208, 222) і/або камера (231) містять навантажувальні регулювальні засоби (103, 110, 123, 124, 125, 126, 127, 137, 138, 139, 140, 141, 145, 170, 173, 177, 178, 179, 199, 200, 201, 206, 215, 223, 224, 232) із забезпеченням герметизуючої сили

- яка встановлюється такою, що герметизуюча крайка (102, 102', 129, 129', 167, 167', 198, 198', 220, 220', 235) притискається до стінки камери під час переміщення між першим та другим положеннями включно, і

- герметизуюча сила залежить від відносного положення поршня, камери і/або від тиску середовища у камері, і/або робочої сили, і/або сили пружини.

23. Пристрій з комбінованими камерою та поршнем згідно з п. 22, в якому поршень з'єднаний з поршневим штоком, який рухає поршень у напрямку руху, який відрізняється тим, що

- поршневий шток (120, 195) поршня (146, 208) містить канал (125), сполучений через отвір (123, 199, 200, 201) у стінці поршневого штока із середовищем (124, 205, 206) поршня (146, 208) з можливістю проходження середовища через отвір (123, 199, 200, 201),

- канал (125) містить поршень (126), який входить в контакт із середовищем під дією сили пружини.

24. Пристрій з комбінованими камерою та поршнем згідно з п. 22, в якому поршень з'єднаний з поршневим штоком, який рухає поршень у напрямку руху, який відрізняється тим, що

- поршневий шток (140) поршня (146, 208) містить канал, сполучений через отвір (199, 200, 201) у стінці поршневого штока із середовищем (136, 137) поршня (146, 208) з можливістю проходження середовища через отвір (199, 200, 201),

- кришка, яка з'єднує поршень із поршневим штоком (140), містить стопор (145), який запобігає роз'єднанню поршня і поршневого штока (140), і

- канал містить поршень (138), який вступає у контакт із середовищем (136, 137) під дією робочої сили.

25. Пристрій з комбінованими камерою та поршнем згідно з п. 22, в якому поршень з'єднаний з поршневим штоком, який рухає поршень у напрямку руху, який відрізняється тим, що

- поршневий шток (224) поршня (146, 208) містить канал (221), сполучений через отвір у стінці поршневого штока із середовищем (215, 219) поршня (222) з можливістю проходження середовища через отвір,

- канал (221) містить поршень (149), який вступає в контакт із середовищем під дією сили пружини поршня (148), який сполучений із середовищем через поршневий шток (217), і який вступає у взаємодію із середовищем у камері (216).

26. Пристрій з комбінованими камерою та поршнем згідно з будь-яким з пп. 1, 2 або 3, в якому поршень з'єднаний з поршневим штоком, який рухає поршень у напрямку руху, який відрізняється тим, що поршень (168, 168', 208, 208', 222, 222', 222") і/або камера (231) містять засоби регулювання форми (177, 179, 191, 192, 202, 203, 196, 197, 211, 212, 213, 214).

27. Пристрій з комбінованими камерою та поршнем згідно з п. 26, який відрізняється тим, що

- кришка (177, 191, 192, 211, 212, 213, 214) є рухомою відносно поршневого штока (176, 195, 224) у заданому напрямі, що визначається стопором (196, 197) або кришкою (175), прикріпленою до поршневого штока (176),

- герметизуючий пристрій (172) і/або непроникний шар (190), який щільно протиснений між покриттям (170) і кришками (191, 192, 211, 212, 213, 214), а також герметизуючий пристрій (202, 203) запобігають пропусканню середовища або середовищ із поршня (168, 168', 208, 208', 222, 222', 222").

28. Пристрій з комбінованими камерою та поршнем згідно з п. 27, який відрізняється тим, що рух гальмується пружиною (178) і обмежується стопором (179).

29. Пристрій з комбінованими камерою та поршнем згідно з будь-яким з пп. 1, 2 або 3, в якому поршень з'єднаний із поршневим штоком, що рухає поршень у напрямку руху, який відрізняється тим, що

- поршневий шток (6, 23) містить впускний отвір та канап (12) для пропускання накачуваного газоподібного і/або рідкого середовища у камеру (1, 21, 60, 70, 231), і

- поршневий шток (6, 23) додатково містить клапан (13), що запобігає витіканню накачуваного газоподібного і/або рідкого середовища із камери (1, 21, 60, 70, 231) через канал (12).

30. Пристрій з комбінованими камерою та поршнем згідно з будь-яким з пп. 1, 2 або 3, який відрізняється тим, що

- камера (90) містить впускний канал (94) для пропускання накачуваного газоподібного і/або рідкого середовища у камеру (90), де такий впускний канал (96) містить клапан, що запобігає витіканню накачуваного газоподібного і/або рідкого середовища з камери через впускний канал (91).

31. Пристрій з комбінованими камерою та поршнем згідно з будь-яким з пп. 1, 2 або 3, в якому камера містить випускний канал і/або впускний канал для випуску накачуваного газоподібного і/або рідкого середовища з камери, який відрізняється тим, що друге положення розташоване ближче до випускного каналу (14, 77, 93), ніж перше положення, причому поперечний переріз камери (1, 21, 60, 70, 90, 162, 169, 216, 231) зменшується у напрямі від першого положення до другого положення.

32. Пристрій з комбінованими камерою та поршнем згідно з п. 31, який відрізняється тим, що випускний канал (93) містить клапан, що запобігає проходженню накачуваного газоподібного і/або рідкого середовища у камеру.

33. Пристрій з комбінованими камерою та поршнем згідно з будь-яким з пп. 1, 2 або 3, в якому поршень з'єднаний з поршневим штоком, що рухає поршень у напрямку руху, який відрізняється тим, що камера є закритою і містить нестискуване середовище, тоді як поршень містить клапан для проходження середовища.

34. Пристрій з комбінованими камерою та поршнем згідно з будь-яким з пп. 1, 2 або 3, в якому поршень з'єднаний з поршневим штоком, що рухає поршень у напрямку руху, який відрізняється тим, що камера є закритою і містить середовище, що стискається між поршнем і стінкою камери.

35. Пристрій з комбінованими камерою та поршнем згідно з будь-яким з пп. 1, 2 або 3, в якому поршень з'єднаний з поршневим штоком, що рухає поршень у напрямку руху, який відрізняється тим, що пристрій містить клапан та регулюючі засоби клапана для селективного впуску середовища в проміжок між поршнем і камерою або його випуску.

36. Пристрій з комбінованими камерою та поршнем згідно з будь-яким з пп. 1, 2 або 3, в якому поршень з'єднаний з поршневим штоком, що рухає поршень у напрямку руху, який відрізняється тим, що камера або поршень з'єднаний з віссю для трансформації приведення поршня і/або камери в обертання, де камера містить клапан та регулюючі засоби клапана для селективного пропускання і непропускання середовища до проміжку між поршнем і камерою, приводячи камеру і/або поршень в рух.

37. Пристрій з комбінованими камерою та поршнем згідно з п. 22, який відрізняється тим, що тиск всередині поршня і/або всередині стінки камери вищий, дорівнює або нижчий, ніж тиск у камері.

38. Пристрій з комбінованими камерою та поршнем згідно з п. 22, який відрізняється тим, що тиск всередині поршня вищий, дорівнює або нижчий, ніж тиск у стінці камери.

39. Пристрій з комбінованими камерою та поршнем згідно з п. 37 або 38, який відрізняється тим, що поршень і/або камера містять несучі засоби.
