Пристрій для дозованої подачі змащувального матеріалу

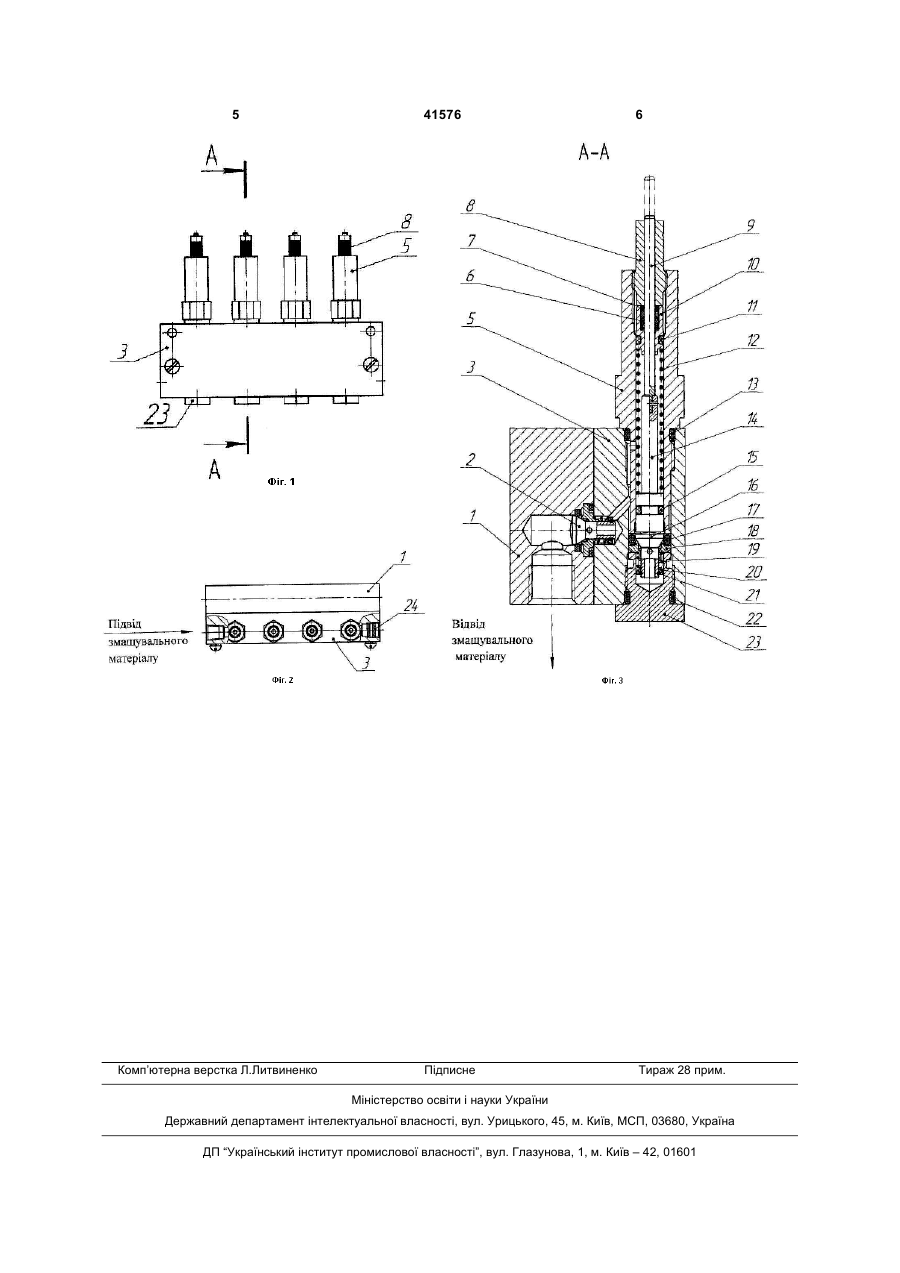

Пристрій для дозованої подачі змащувального матеріалу, що включає чотири мастильних імпульсних живильники, що мають рухомі клапани, який відрізняється тим, що він виконаний у вигляді двох корпусів, з'єднаних між собою, один з яких сполучений з напірною магістраллю змащувальної системи, другий з відводами змащувального ма 3 Технічним результатом пропонованої корисної моделі є створення унікальної конструкції пристрою для дозованої подачі змащувального матеріалу, за допомогою якого забезпечується точне дозування кількості змащувального матеріалу, необхідного для кожної точки змащування і використання якого в імпульсних системах мастила є вирішальним чинником у вирішенні проблеми довговічності і надійності устаткування, що веде до підвищення продуктивності і зниження витрат виробництва. Згідно пропозиції, корисна модель пристрою включає чотири мастильних імпульсних живильника, що мають рухомі клапани і виконана у вигляді двох корпусів, між якими розташовані зворотні клапани. Один із корпусів сполучений з напірною магістраллю змащувальної системи, а другий з відводами змащувального матеріалу. У корпусі, сполученому з напірною магістраллю змащувальної системи, встановлені по кількості відводів змащувального матеріалу мастильні імпульсні живильники і виконані канали подачі змащувального матеріалу. Кожний мастильний живильник має гвинт регулювання подачі змащувального матеріалу і поршень з вказівником для візуального контролю виходу змащувального матеріалу. У корпусі сполученому з відводами змащувального матеріалу виконані канали для виходу змащувального матеріалу, також встановлені по кількості відводів змащувального матеріалу зворотні клапани, які пропускають змащувальний матеріал в одному напрямку. Суть пропонованої корисної моделі пояснюється кресленнями, де на Фіг.1 показаний головний вид пристрою з розрізом по мастильному живильнику, на Фіг.2 - вид зверху, на Фіг.3 - розріз по А-А на Фіг.1. Пристрій для дозованої подачі змащувального матеріалу складається з корпусів 1 і 2 (Фіг.2), з'єднаних за допомогою гвинтів. В корпусі 3 розміщені мастильні імпульсні живильники, а також виконаний канал для їх сполучення. Канал заглушений з одного боку заглушкою 24, а з іншого боку має різьбовий отвір для сполучення із напірною магістраллю змащувальної системи. Мастильний імпульсний живильник складається з: гвинта 23 кільцем 22 рухомого клапана, що складається з: стопорного кільця 21 п'яти 20, пружини 19, сідла 18, клапана 16, кільця 17; поршня 14, вказівника 9 та кільця 15; пружини 12; штуцера 5 з кільцем 13; гвинта для регулювання подачі змащувального матеріалу 8, втулки 10 з кільцями 6,7 та 11. 41576 4 Між корпусами 1 і 3 розташований зворотний клапан 2, який пропускає змащувальний матеріал в одному напрямку. Пропонована конструкція пристрою для дозованої подачі змащувального матеріалу працює таким чином: Змащувальний матеріал з напірної магістралі змащувальної системи поступає в канал, що сполучає мастильні імпульсні живильники. Після підвищення тиску в каналі, зміщується клапан 16 і змащувальний матеріал потрапляє в порожнину під поршнем, при цьому зміщується сідло 18 і кільцем 17 закриває кільцевий зазор між корпусом 3 і штуцером 5. Тиском змащувального матеріалу зміщується поршень 14 до втулки 10 і стискує пружину 12. Мастильний імпульсний живильник набрав встановлену дозу змащувального матеріалу. При падінні тиску змащувального матеріалу в напірній магістралі змащувальної системи закривається клапан 16, зміщується сідло 18 до упору в гвинт 23 і відкривається кільцевий зазор між корпусом 3 і штуцером 5. Поршень 14 під дією пружини 12 повертається в початкове положення і витісняє змащувальний матеріал через кільцевий зазор і отвір в штуцері 5 в порожнину над поршнем 13. При наступній подачі змащувального матеріалу в напірну магістраль поршень 14, переміщуючись до втулки 9, витісняє змащувальний матеріал з надпоршневої порожнини штуцера 5 через косий канал в корпусі 3 та зворотній клапан 2 до каналу в корпусі 1 відводу змащувального матеріалу. Після зменшення тиску в напірній магістралі мастильний живильник перезаряджається новою порцією змащувального матеріалу. При черговому циклі змащування процес подачі змащувального матеріалу повторюється. Подача змащувального матеріалу регулюється гвинтом 8, який переміщує втулку 9, що виконує роль упору для поршня 14. Для візуальної настройки подачі дози змащувального матеріалу передбачені десять рисок на поверхні гвинта 8. Візуальний контроль виходу дози змащувального матеріалу здійснюється при спостеріганні переміщення вказівника 9 з'єднаного з поршнем 13. Таким чином, пропонована корисна модель пристрою для дозованої подачі змащувального матеріалу дозволяє забезпечити: необхідну кількість змащувального матеріалу для кожної точки змащування; змащення декількох вузлів тертя одночасно; візуальний контроль виходу змащувального матеріалу за допомогою вказівника та регулювання подачі дози змащувального матеріалу. 5 Комп’ютерна верстка Л.Литвиненко 41576 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
